батареи.

Залейте охлаждающую жидкость и продуйте контур.
Нажмите несколько раз на насос ручной подкачки топлива , чтобы заполнить топливный контур.
Приведите в действие одновременно стартер и ручной насос подкачки топлива, пока двигатель не запустится.
Дать двигателю поработать на холостом ходу в течение 2 минут.

4. К онтроль герметичности

ВНИМ АНИЕ :  Распылите  состав  [7]  на  соединительные  элементы  трубок  топливных  форсунок  и  на
топливной рампе высокого давления .

Установить автомобиль на подъемник.
Снять защиту двигателя .
Опрыскайте соединения продуктом [7] ( детектор утечек ARDROX 9D1 BRENT).
Дождаться высыхания состава [7].
Запуск двигателя.
Проверьте отсутствие утечек.
Увеличить частоту вращения коленчатого вала до 4000 об/мин.
Проверьте отсутствие утечек.
Провести дорожные испытания.
Проверьте отсутствие утечек.
Замените неисправные детали.
Установите :



Защитного щитка под двигателем



Декоративную крышку двигателя (2)

СНЯТИЕ ­ У СТАНОВК А : ТОПЛИВНЫЙ БАК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ : Из соображений обеспечения чистоты рекомендуется снимать узел насоса­датчика уровня
топлива при минимально возможном уровне топлива в топливном баке.

1. Оборудование

Подъемник.

2. Снятие

Отсоединить аккумуляторную батарею .
Поднять и закрепить автомобиль с вывешенными колесами.
Слейте топливо из бака (при необходимости).

инструмент

Артикул  Обозначение

Рисунок : E5AG06FT

[0189­Q]    набор заглушек

Снимите :



Заднее левое колесо



Задний брызговик



Защитный элемент бачка с присадкой для топлива (в зависимости от уровня комплектации)



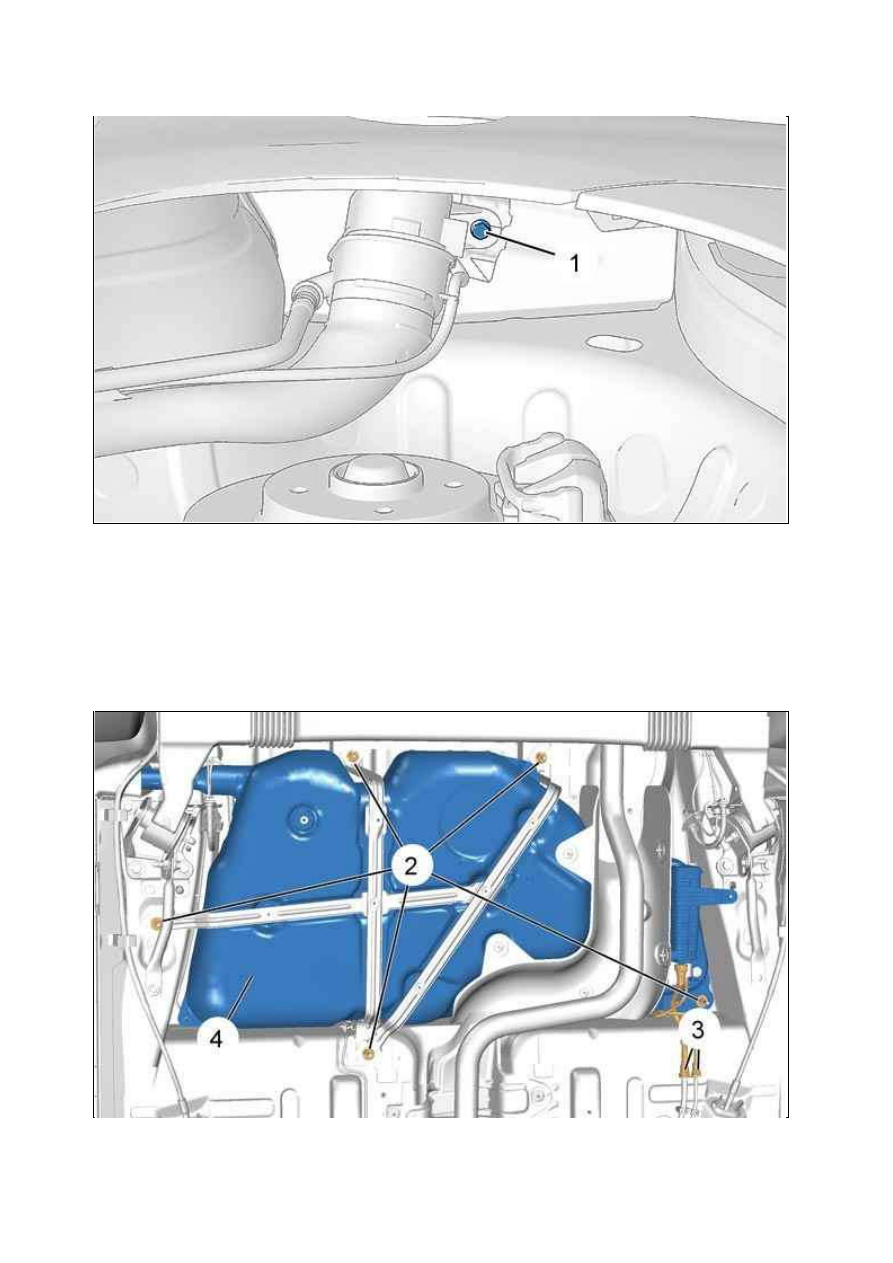

Болт (1)

Извлеките заливную горловину топлива из его гнезда.

Разъединить выпускную трубу в месте шланга системы выпуска.

Рисунок : B1HM0TVD

Рисунок : B1HG1ATD

Снять и отодвинуть : Выпускная система .
Снимите : Теплозащитный экран выпускного коллектора .
Установить приспособление для вывешивания агрегатов под топливный бак (4).
Отсоединить питающий топливопровод и трубку возврата в абсорбер (3).
Снимите :



болтов (2)



Бачок присадки к топливу  (в зависимости от уровня комплектации)

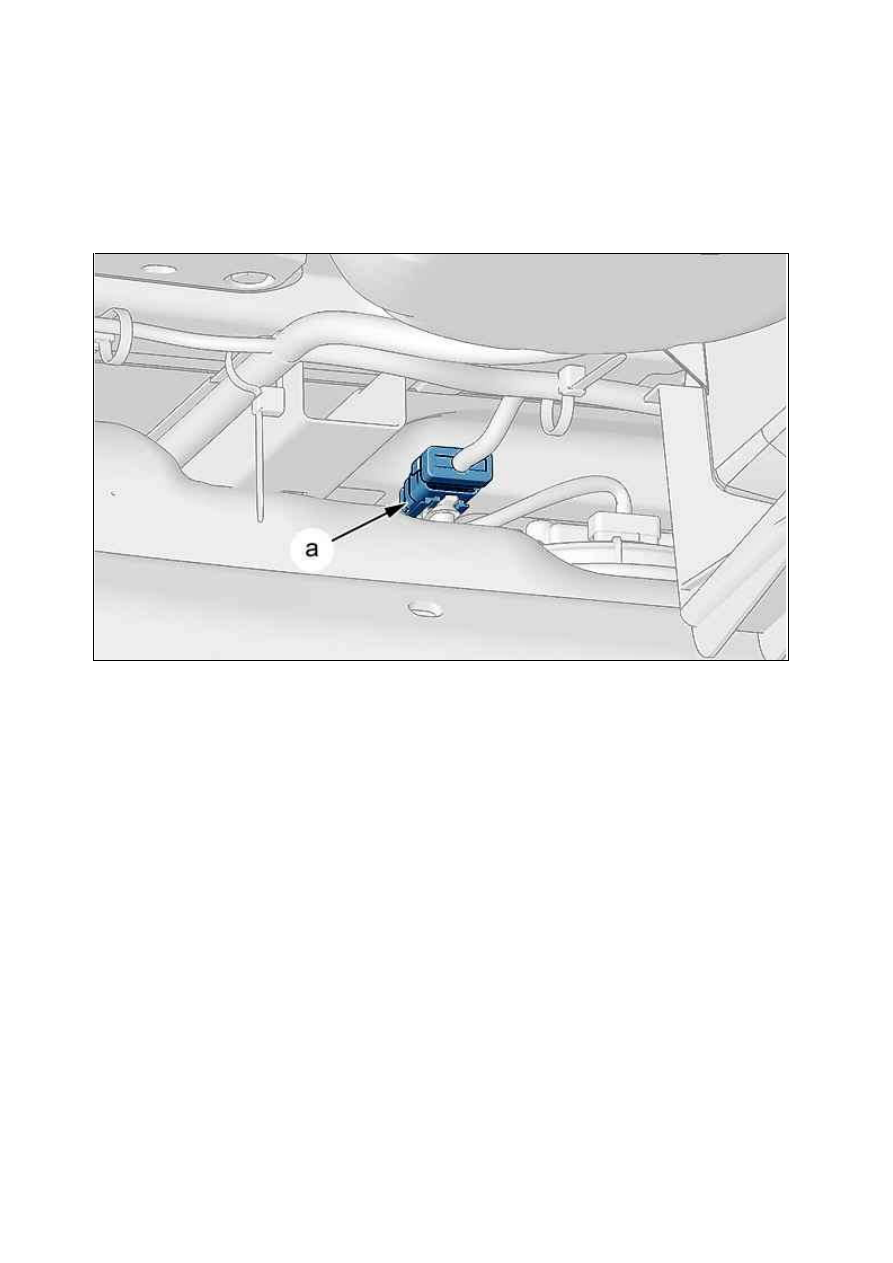

Отключить и сдвинуть : Разъем (в "a").

ПРИМ ЕЧАНИЕ : Для выполнения следующей операции требуются два работника.

Рисунок : B1HP2KND
