Peugeot Partner (B9). Руководство - часть 442

ВНИМ АНИЕ : Защитить впитывающей влагу бумагой периметр колодца топливного насоса (8).

Снимите : Датчик уровня в сборе с насосом (8) (с прокладкой).

ВНИМ АНИЕ : Немедленно поставьте поддон под топливоподающий насос с датчиком (8).

ВНИМ АНИЕ : После снятия узла в сборе насоса/датчика уровня топлива (8) : Сразу же наверните круглую
гайку (7) на топливнывй бак, чтобы предотвратить деформацию гнезда для датчика с насосом (Риск утечки
топлива).

ВНИМ АНИЕ : Не повредите и не деформируйте рычаг поплавка .

3. У становка

Рисунок : B1HM0U8D

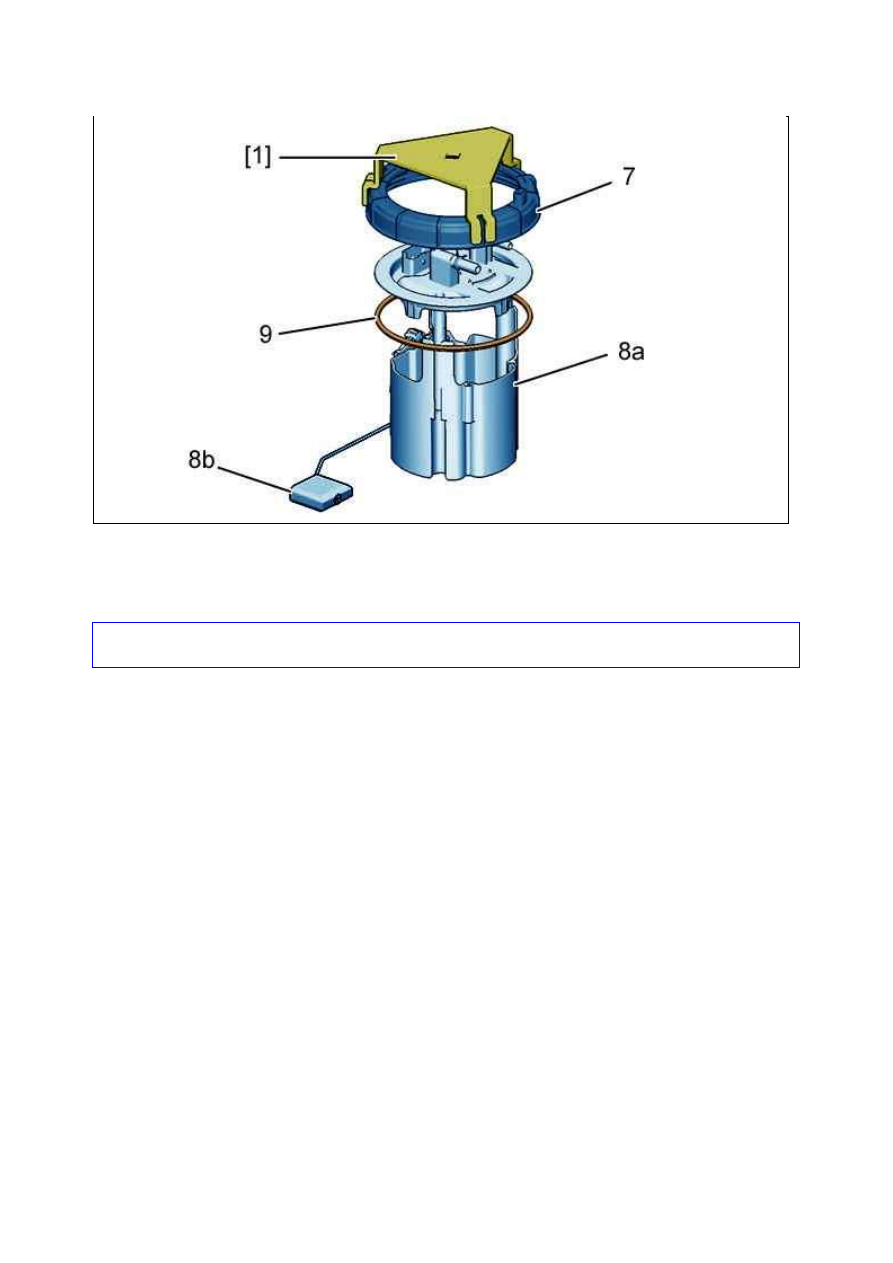

Открутить накидную гайку топливного бака ; С помощью приспособления [1].

ПРИМ ЕЧАНИЕ : Заменяйте после каждого снятия уплотнение (9).

ВНИМ АНИЕ :  Следите  за  тем,  чтобы  на  порвать уплотнитель  (9)  ;  Не  повредите  и  не  деформируйте
рычаг поплавка (8b).

Установите :



Прокладку (9)



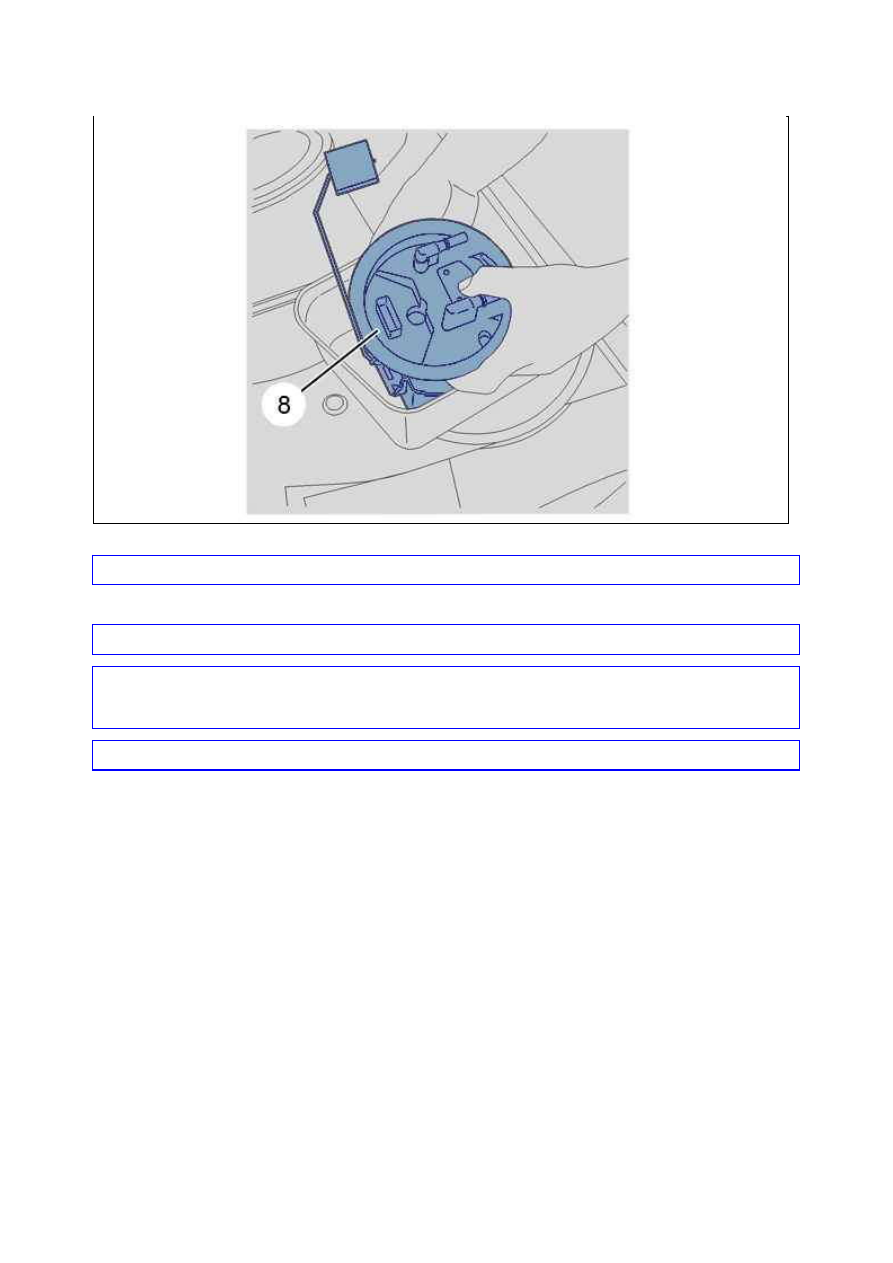

Узел измерителя уровня топлива/насоса (8)

Рисунок : B1HM0U9D

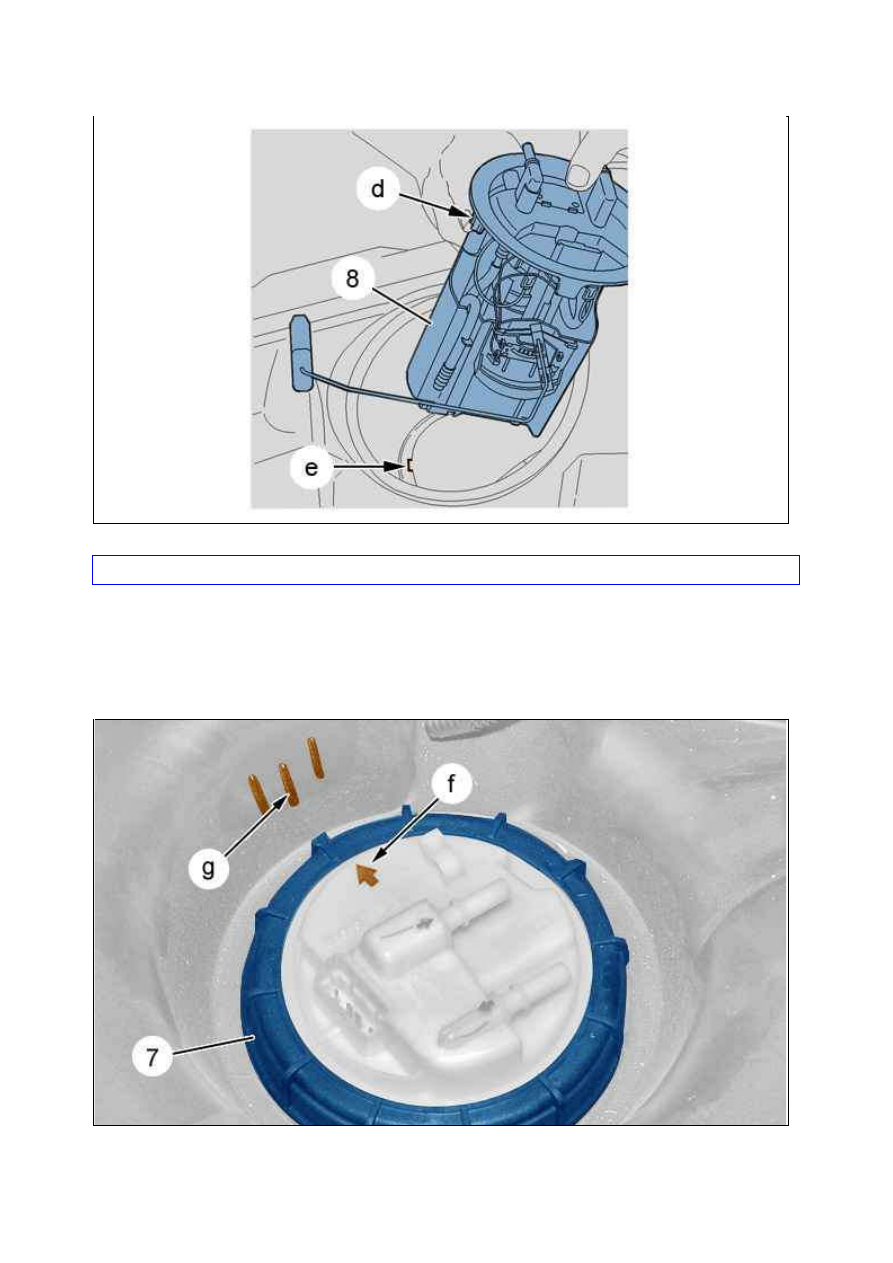

ВНИМ АНИЕ : Совместить выступ "d" с выемкой "e".

Установите :



Прокладку (9)



Узел измерителя уровня топлива/насоса (8)

Замените круглую гайку (7) ; С помощью приспособления [1].

Рисунок : B1HM0UAD

Рисунок : B1HM0UBD

ПРИМ ЕЧАНИЕ : Совместите стрелку "f" круглая гайка (7) с меткой "g" топливного бака .

Очистить топливо, которое могло выплеснуться.
Заново подсоедините разъем ( в "c").
Присоедините : Труба (6).

ВНИМ АНИЕ : Систематически заменять : Ш умоизоляция поперечины (5).

Установите : Поперечину (5) топливного бака.

ПРИМ ЕЧАНИЕ : Избегать прижатия топливной горловины к кузову и заднему крылу.

Заново подсоедините разъем ( в "a").
Установите крепежные болты (2).
Присоедините : Трубку питания топливом ­ Трубка возврата абсорбера паров топлива (3).

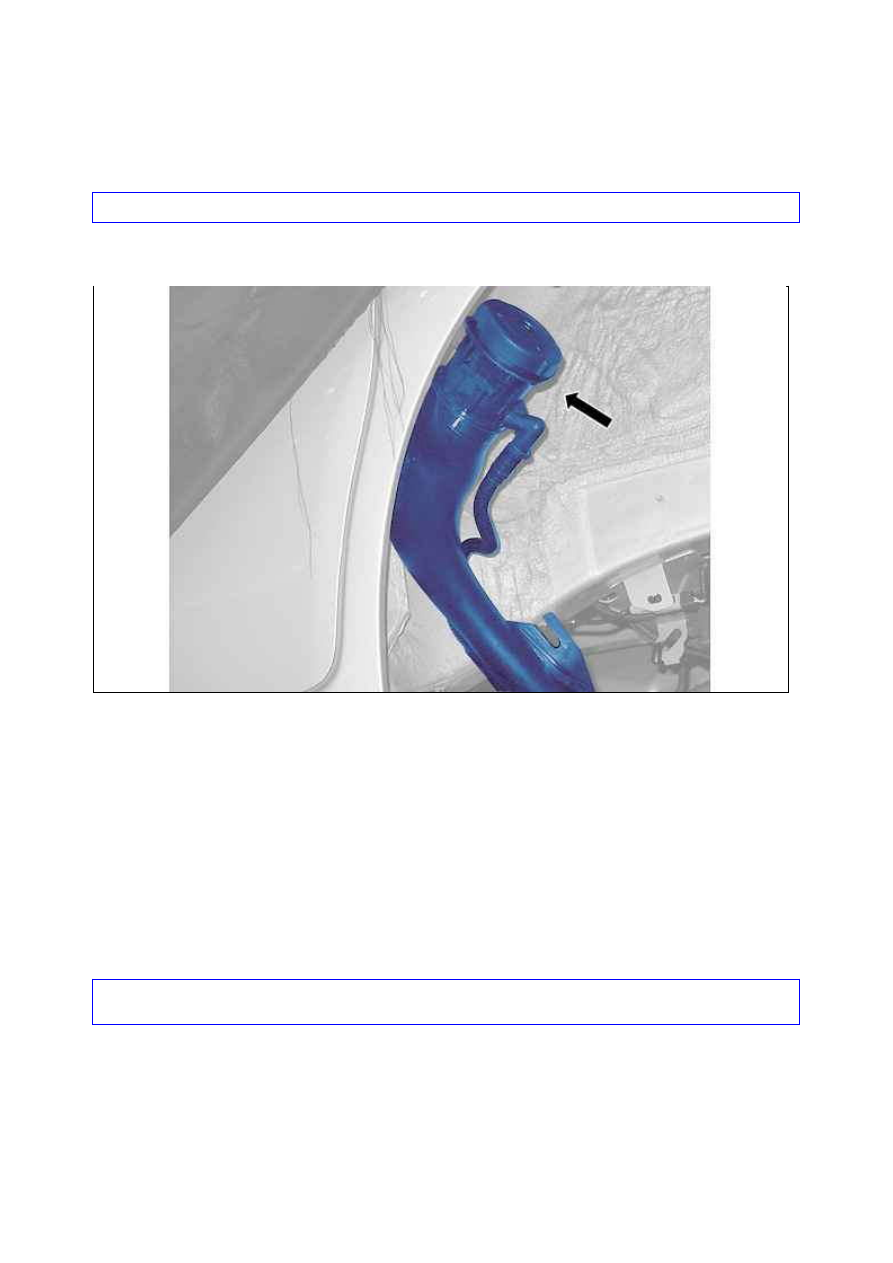

Установить заливную горловину в свое гнездо.
Установите :



Болт (1)



Задний брызговик



Заднее левое колесо



Промежуточную трубу выпускной системы



Задний глушитель

Заполнить бак топливом.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Запуск двигателя.
Проверьте функционирование датчика уровня топлива.

Рисунок : B1HM0UCD
