Peugeot Partner (B9). Руководство - часть 413





СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ РЕМ ЕНЬ БЕЗОПАСНОСТИ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

2.1. Ремень безопасности заднего бокового сиденья (Ряд 2)

Рисунок : E5AP30WD

18.01.2012

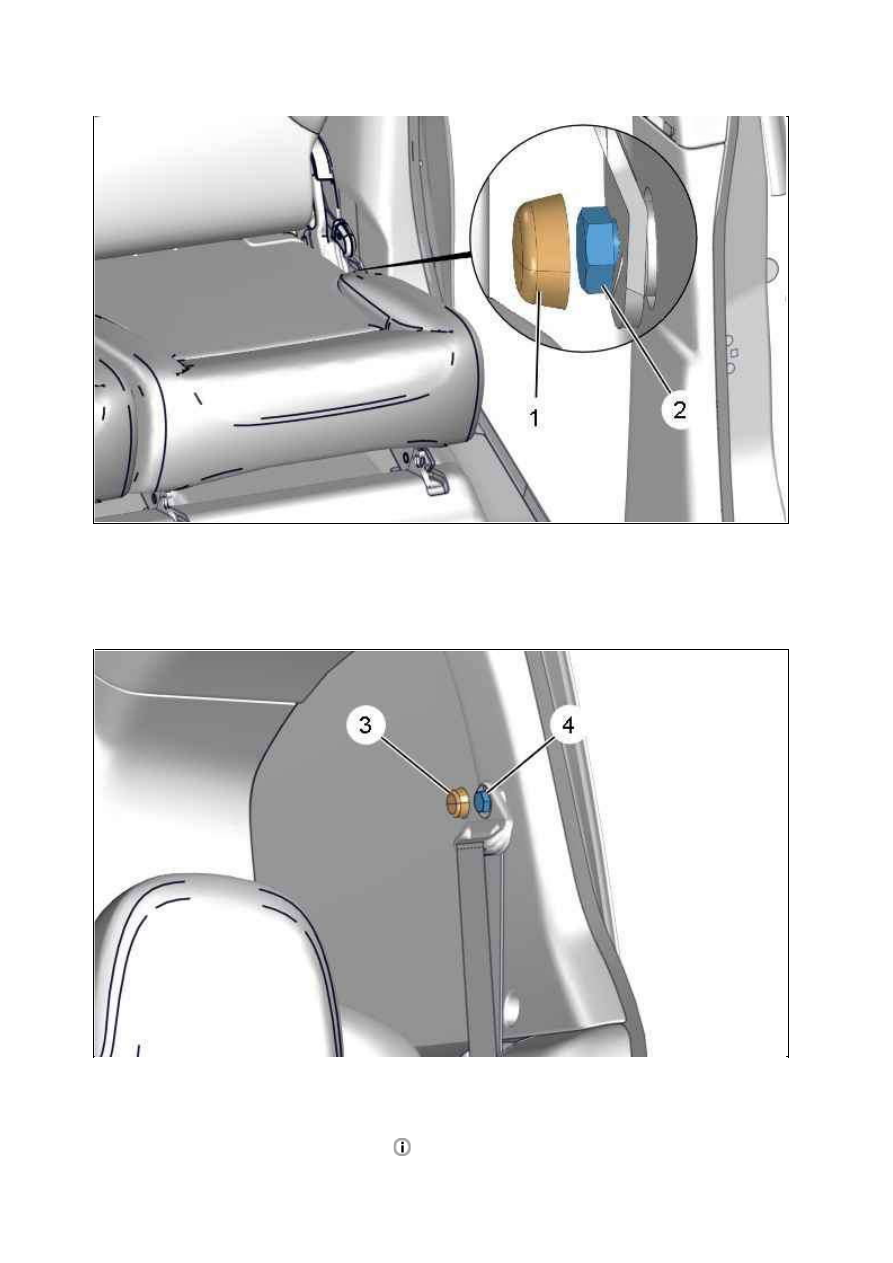

Снимите :

Кожух (1) ; С помощью приспособления [1]

Болт (2)

Снимите :

Кожух (3) ; С помощью приспособления [1]

Болт (4)

Верхнюю облицовку задней стойки

Рисунок : C5JM0FED

Рисунок : C5JM0FFD

18.01.2012

Держатель столика

Обивку арки заднего колеса

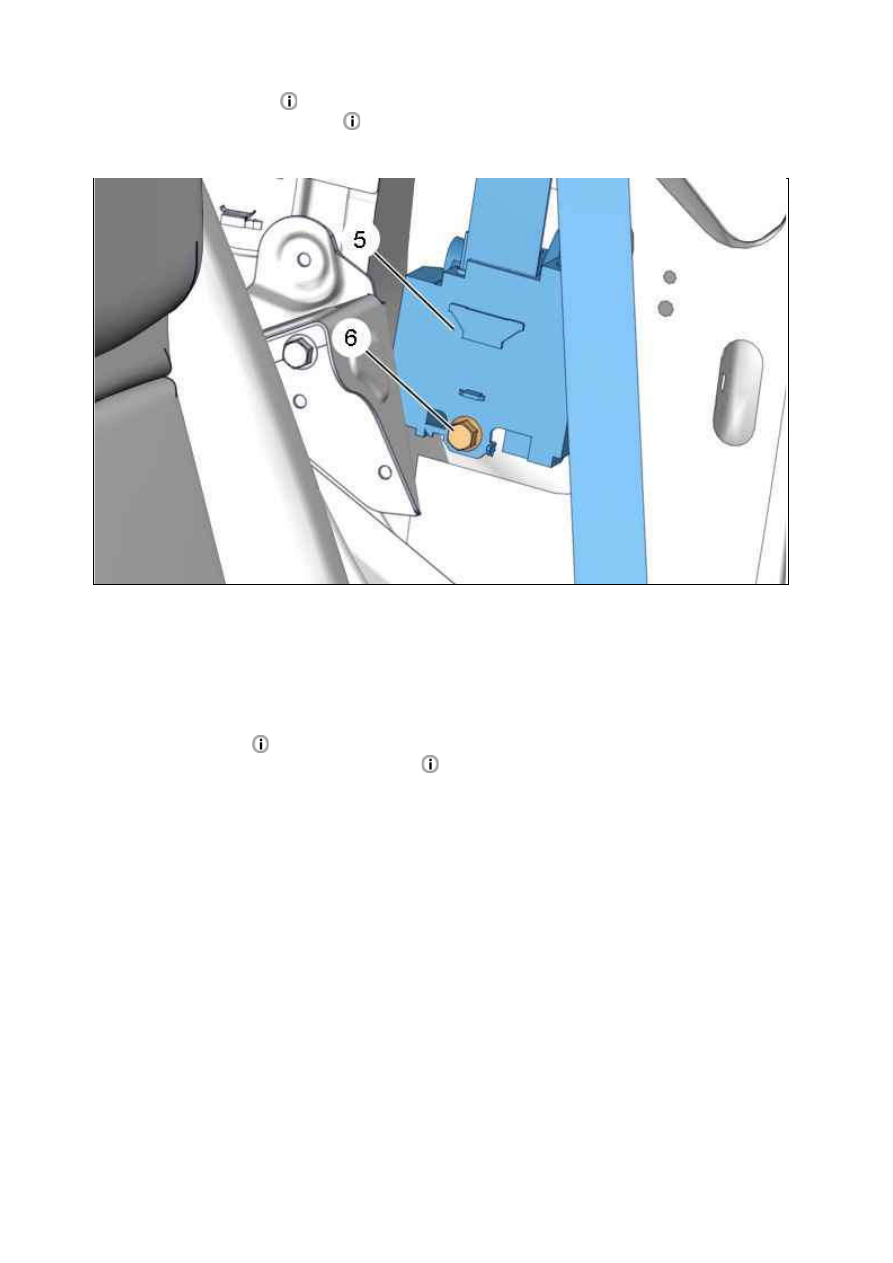

Снимите :

Болт (6)

Ремень безопасности заднего бокового сиденья (5) (Ряд 2)

2.2. Ремень безопасности заднего центрального сиденья (Ряд 2)

Снимите :

Обивку крыши

 (в зависимости от комплектации)

Обивку многофункциональной крыши

 (в зависимости от комплектации)

Рисунок : C5JM0FGD

18.01.2012

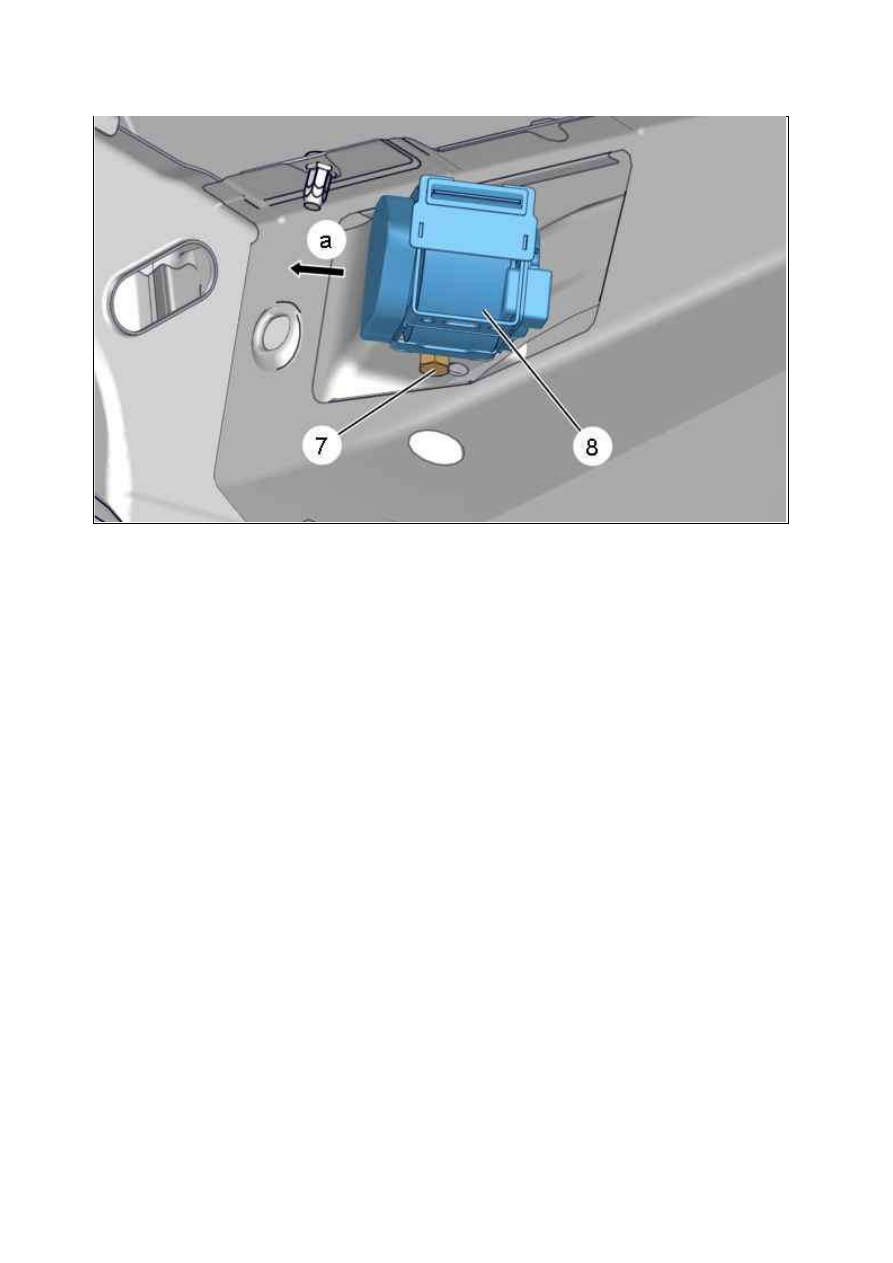

Снять винт (7).
Отделить задний центральный ремень безопасности (8) (Ряд 2) ( в "a").
Снять ремень безопасности заднего центрального сиденья (8) (Ряд 2).

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затяните болта (2), (4), (6), (7) моментом 2,5 ± 0,5 дН.м.
Проверьте функционирование различного оборудования.

Рисунок : C5JM0FHD

18.01.2012
