СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ РЕМ ЕНЬ БЕЗОПАСНОСТИ (РЯД 3)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] Приспособления для снятия обшивки (­).1350.

2. Снятие

Рисунок : E5AP30WD

18.01.2012

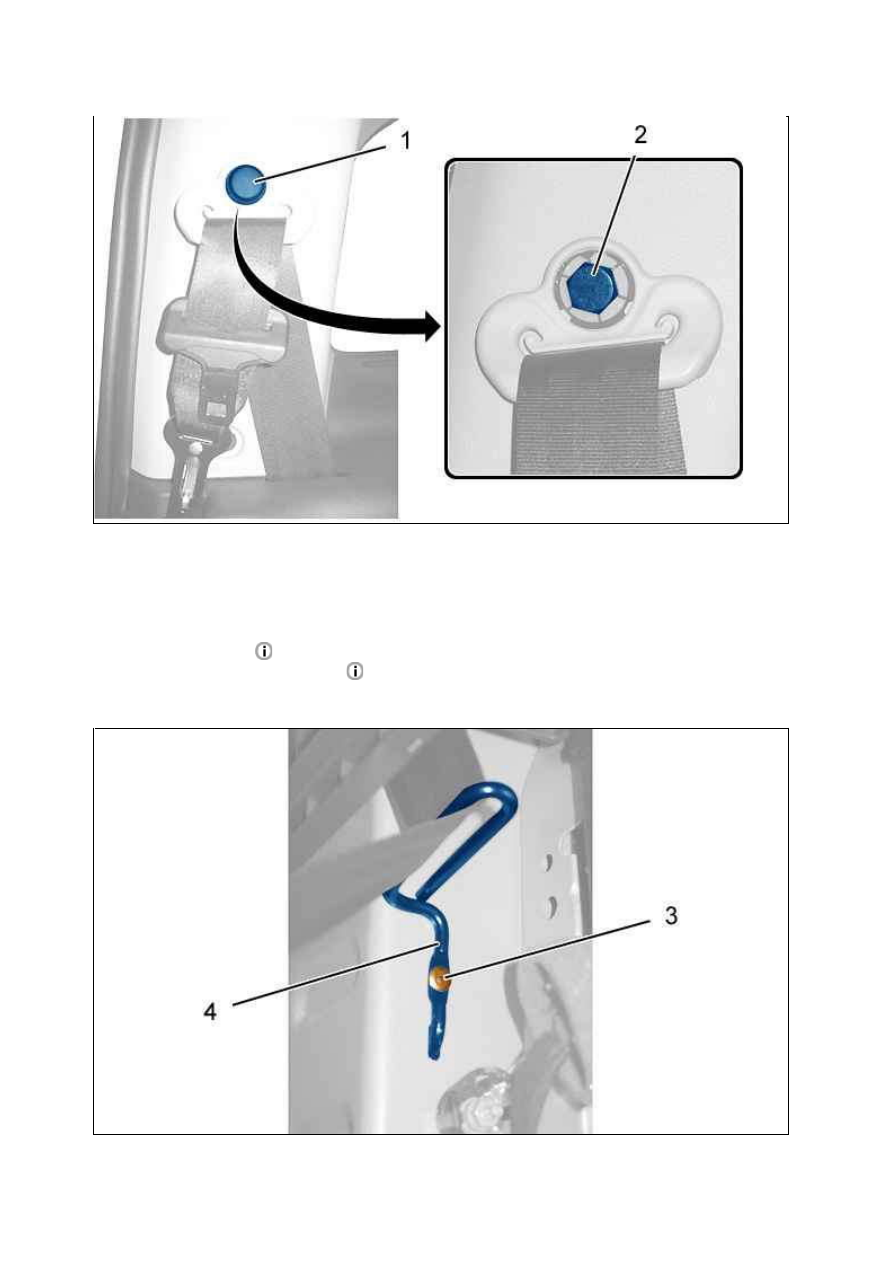

Снимите :



Кожух (1) ; С помощью приспособления [1]



Болт (2)

Снимите :



Отделка стойки

(Задний )



Боковую отделку багажника

Рисунок : C5JG029D

Рисунок : C5JG02AD

18.01.2012

Срезать стержни заклепок , прежде чем начать сверление.
Высверлите головки заклепок (3) ; С помощью сверла диаметром 6 мм.
Снимите :



Заклепку (3)



Направляющий элемент ремня безопасности (4)

Высверлить остальные заклепки.

ПРИМ ЕЧАНИЕ : Убрать пылесосом остатки высверленных заклепок.

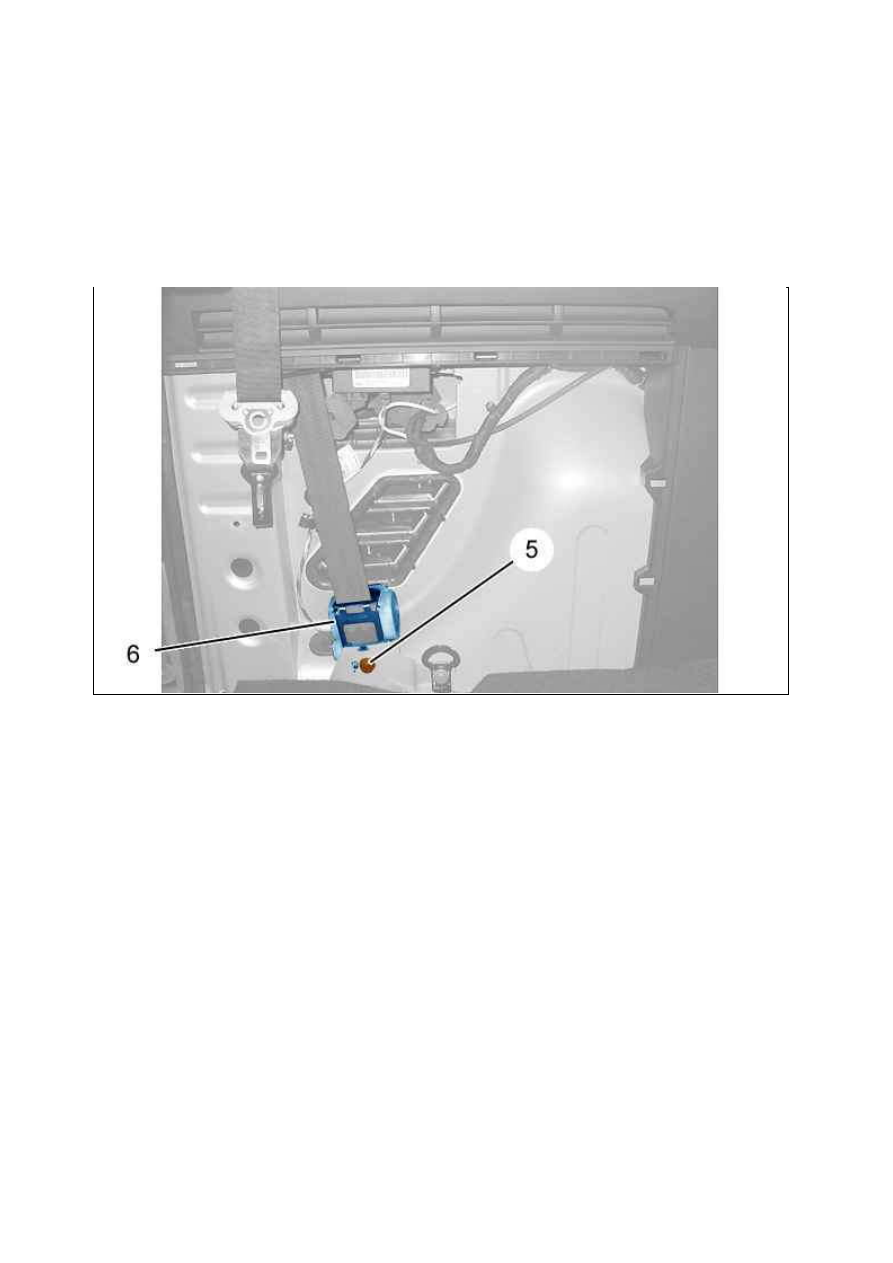

Снимите :



Болт (5)



Наматыватель (6)

Рисунок : C5JG02BD

18.01.2012

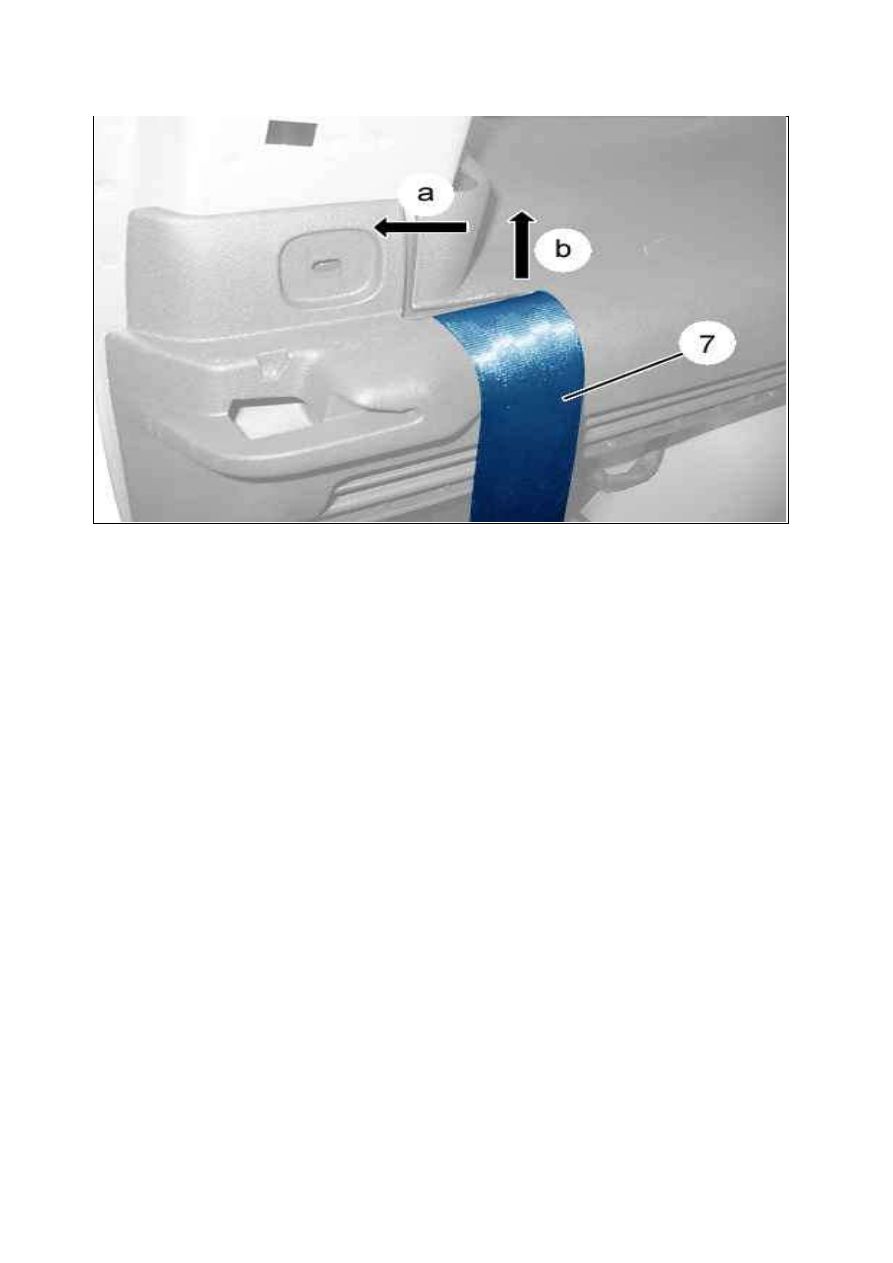

Отделить ремень безопасности (7) (По b, затем по a) Rear parcel tray support trim.
Снять задний ремень безопасности в сборе (7).

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затянуть болты ((2), (5)) моментом 2,5 дН.м .
Проверьте функционирование электрооборудования.

Рисунок : C5JG02CD

18.01.2012
