Peugeot Partner (B9). Руководство - часть 412

Отсоединить : Вспененное основание спинки заднего сиденья ( в "k").

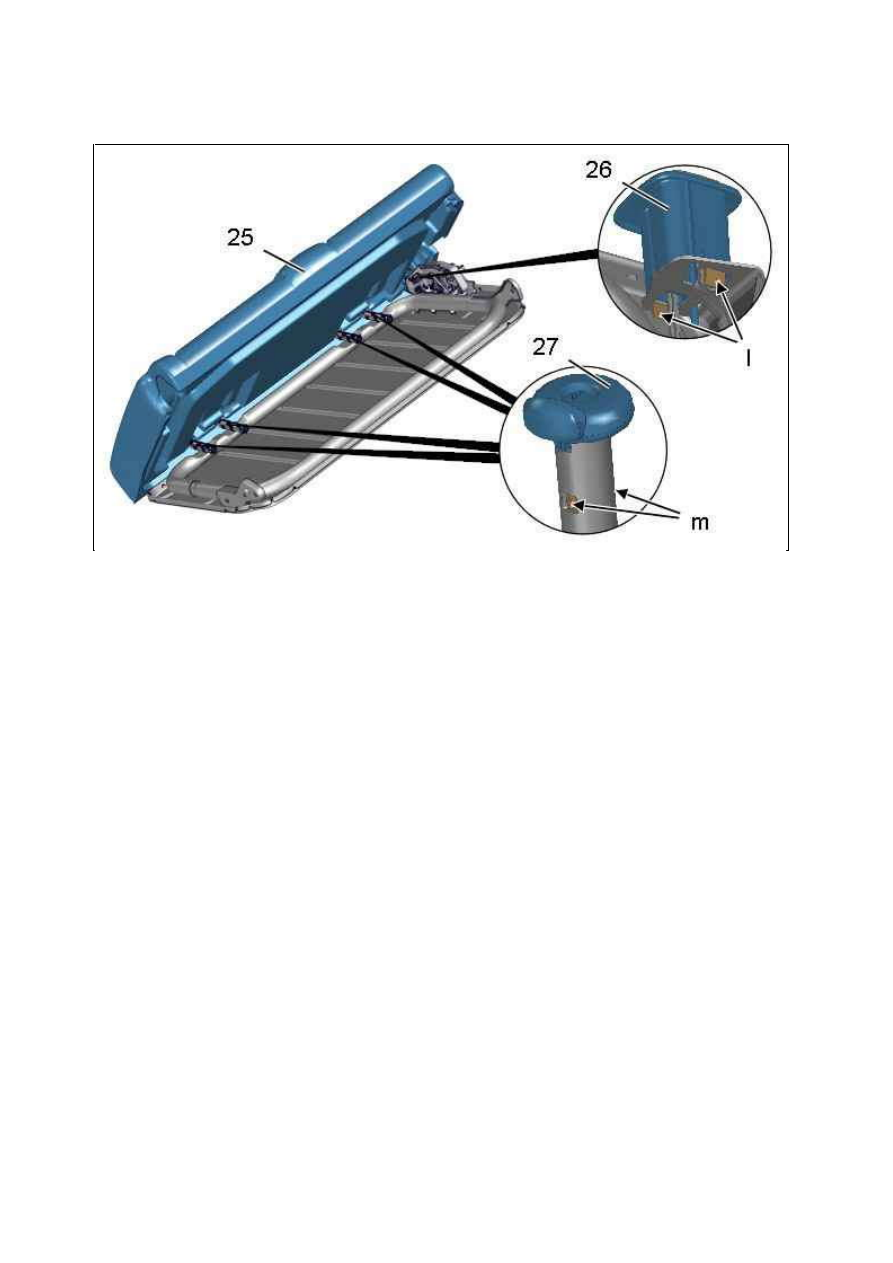

Освободить набивку спинки сиденья (25).
Отсоединить :



Направляющие элементы подголовника (27) ( в "m")



Корпус привода откидывания спинки (26) ( в "l")

Снимите :



Направляющие элементы подголовника (27)



Корпус привода откидывания спинки (26)



Набивку спинки (25)

ПРИМ ЕЧАНИЕ : При снятии чехла спинки со вспененного основания : Не допускать отрывания "липких"
застёжек крепления.

Рисунок : C5GM0V5D

18.01.2012

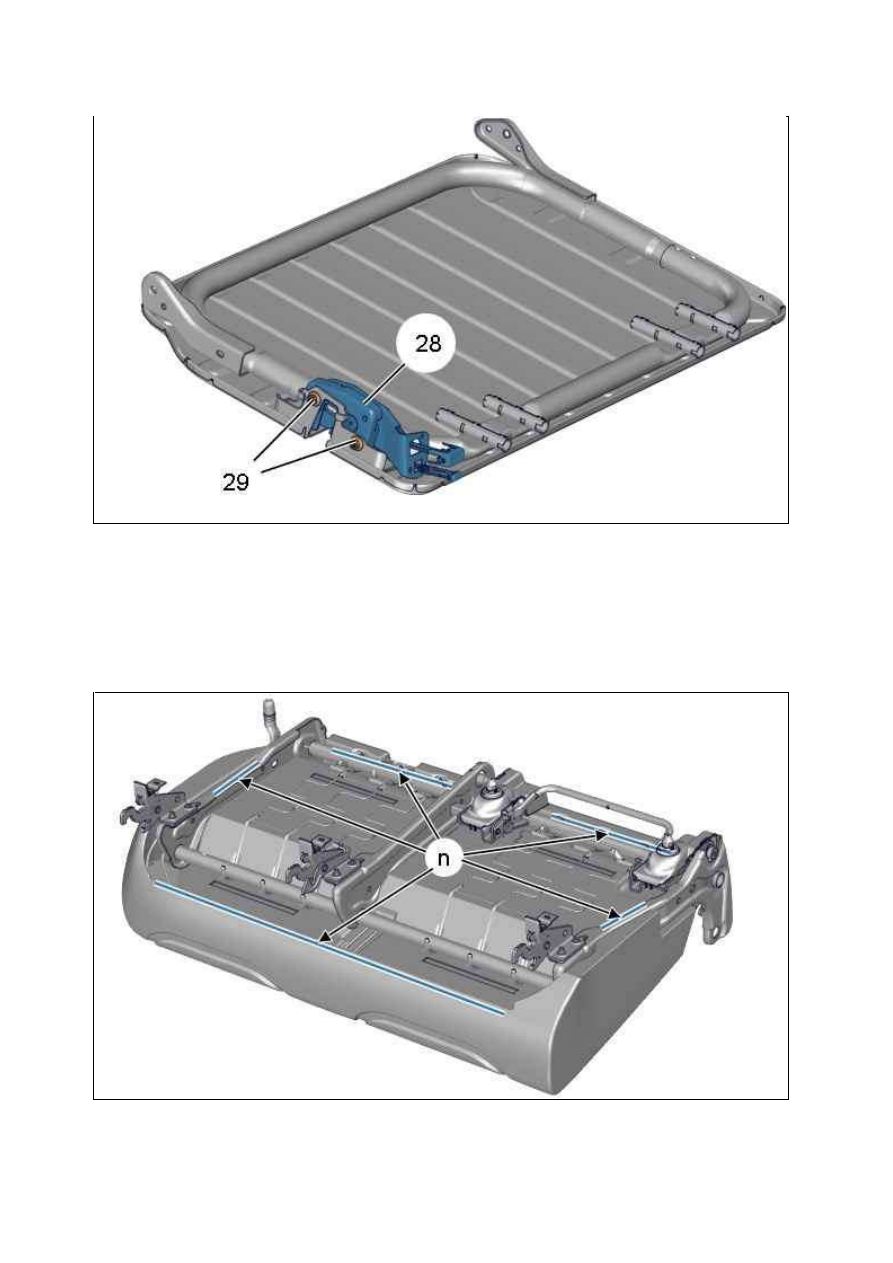

Снимите :



болтов (29)



Механизм управления откидыванием спинки сиденья (28)

2.4. Подушка заднего многоместного сиденья (2/3)

Отсоедините и снимите : Подушку сиденья ( в "n").

Рисунок : C5GM0V6D

Рисунок : C5GM0V7D

18.01.2012

ПРИМ ЕЧАНИЕ : При снятии чехла сиденья со вспененного основания : Не допускать отрывания "липких"
застёжек крепления.

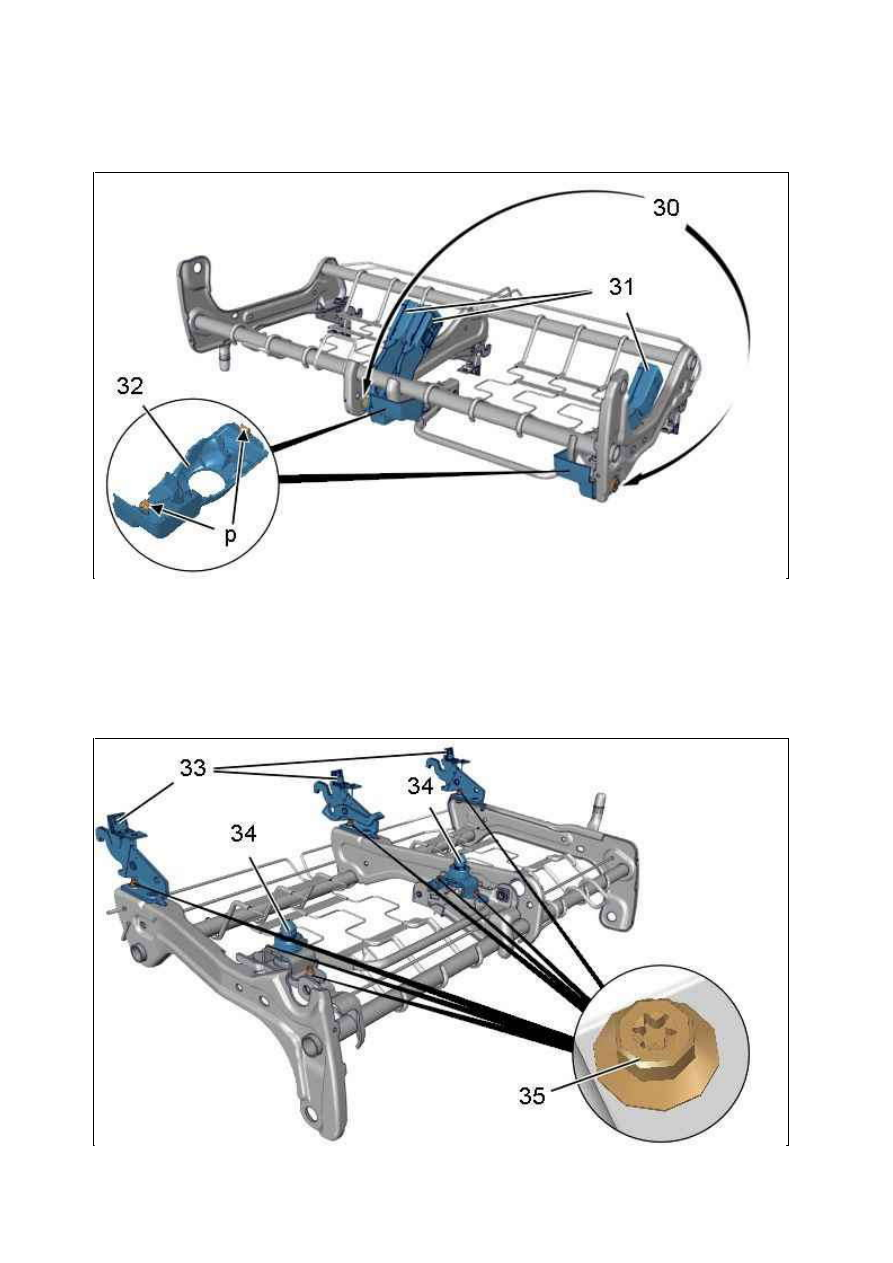

Отсоединить : Кожухи (32) ( в "p").
Снимите :



Кожухи (32)



болтов (30)



Замки задних ремней безопасности (31)

Рисунок : C5GM0V8D

Рисунок : C5GM0V9D

18.01.2012

Снимите :



болтов (35)



Крепления заднего сиденья (33), (34)

3. Сборка

Действовать в последовательности, обратной операциям по разборке.
Затяните болта (5), (11), (17), (22), (29), (30), (35) моментом 2,5 ± 0,5 дН.м.

18.01.2012
