Peugeot Partner (B9). Руководство - часть 410

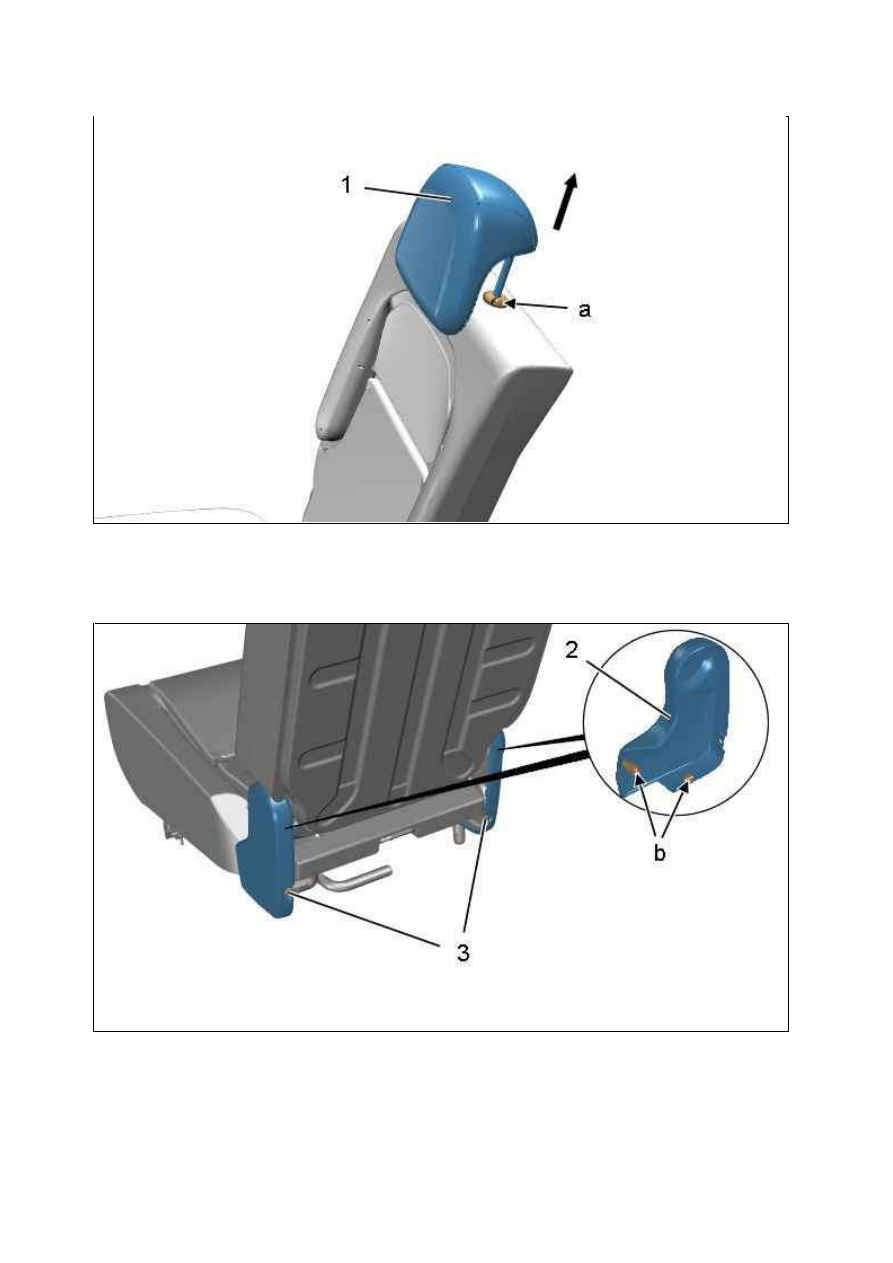

Отсоединить : Подголовник (1) ( в "a") ; С помощью приспособления [1].
Отделите ­ Снять подголовник (1) (в соответствии со стрелкой ).

Отсоединить :



Пластиковые заклепки (3)



Боковые картеры (2) ( в "b") ; С помощью приспособления [1]

Снимите : Боковые картеры (2).

Рисунок : C5GM0UQD

Рисунок : C5GM0URD

18.01.2012

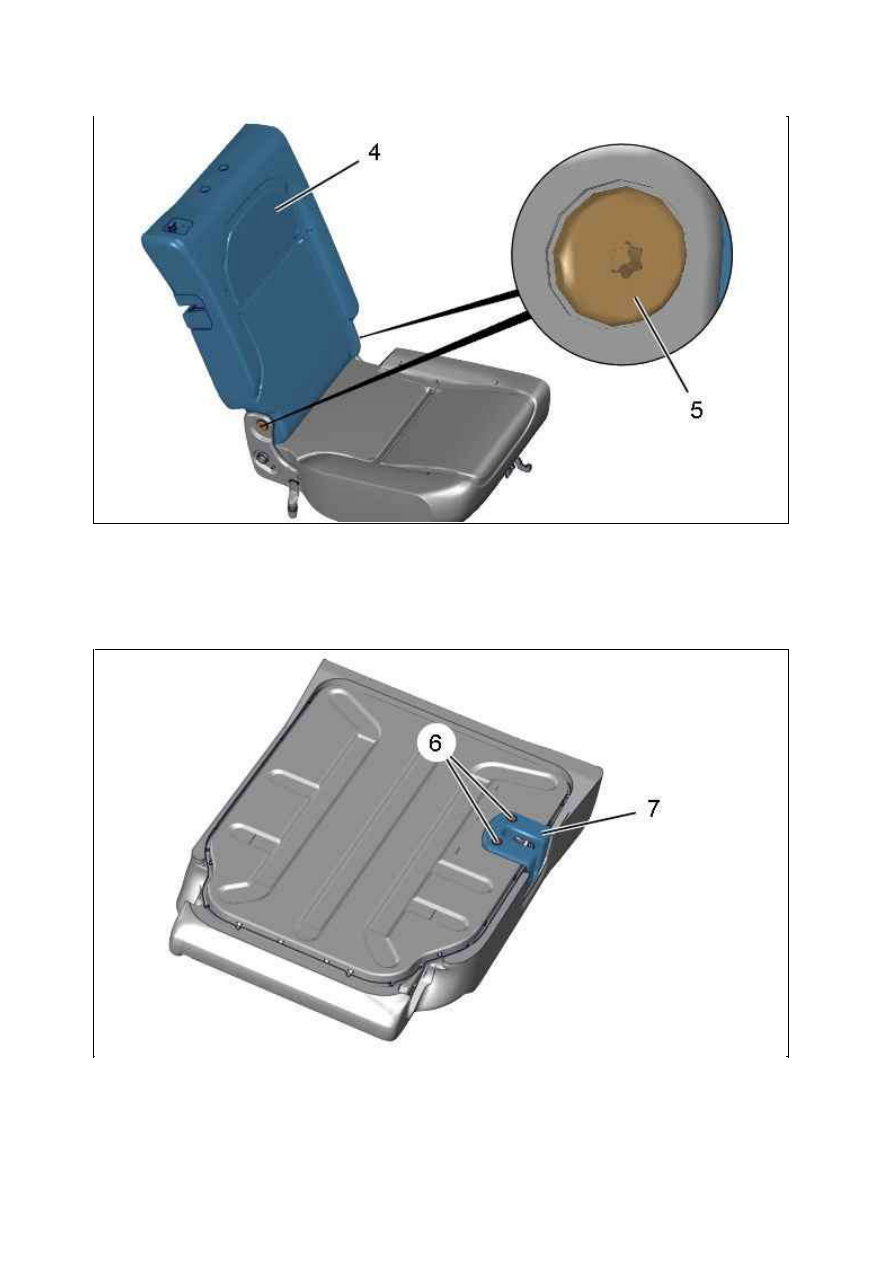

Снимите :



болтов (5)



Спинку заднего сиденья 1/3 (4)

Снимите :



болтов (6)



Накладку рукоятки откидывания спинки (7)

Рисунок : C5GM0USD

Рисунок : C5GM0UTD

18.01.2012

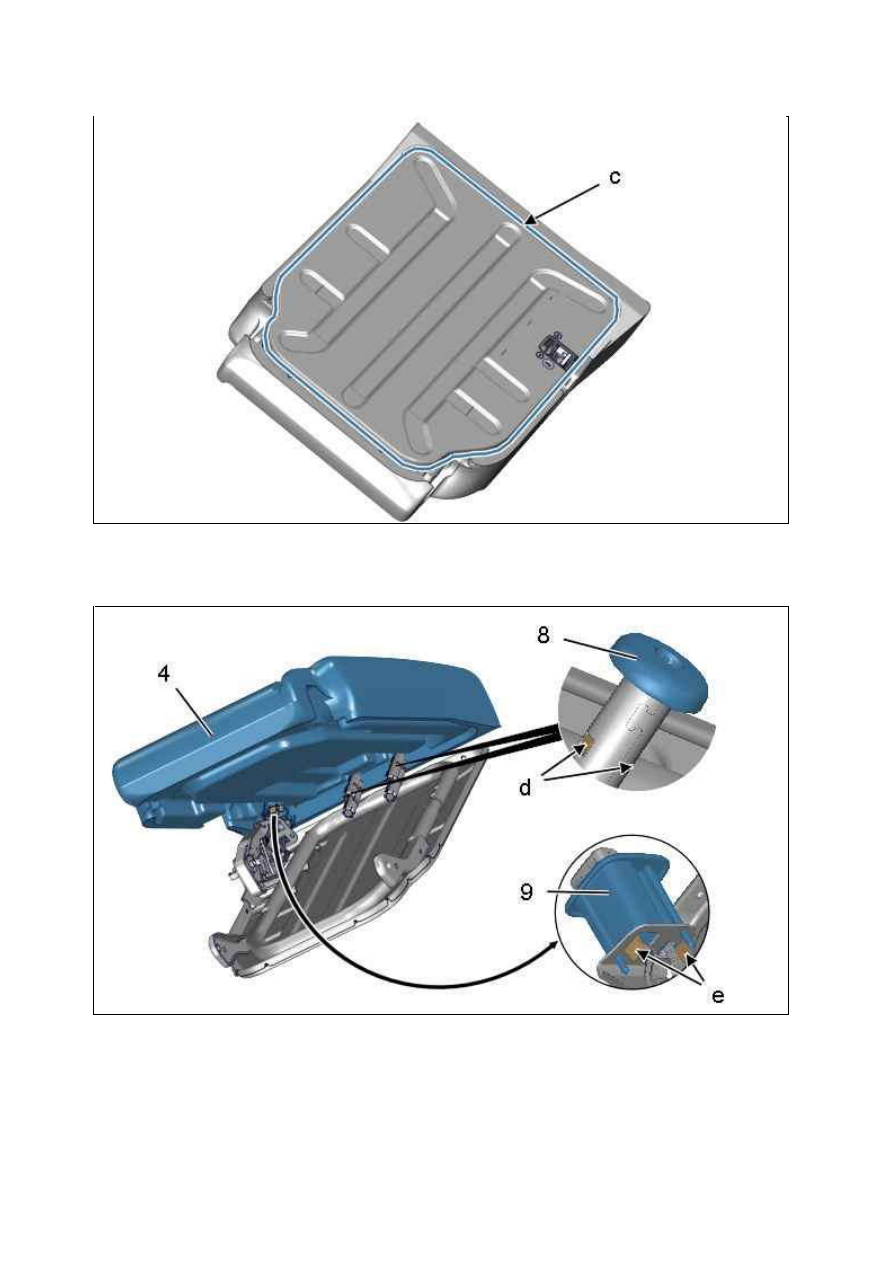

Отсоединить : Набивку спинки ( в "c").

Освободить набивку спинки сиденья (4).
Отсоединить :



Направляющие элементы подголовника (8) ( в "d")



Корпус привода откидывания спинки (9) ( в "e")

Снимите :



Направляющие элементы подголовника (8)

Рисунок : C5GM0UUD

Рисунок : C5GM0UVD

18.01.2012



Корпус привода откидывания спинки (9)



Набивку спинки (4)

ПРИМ ЕЧАНИЕ : При снятии чехла спинки со вспененного основания : Не допускать отрывания "липких"
застёжек крепления.

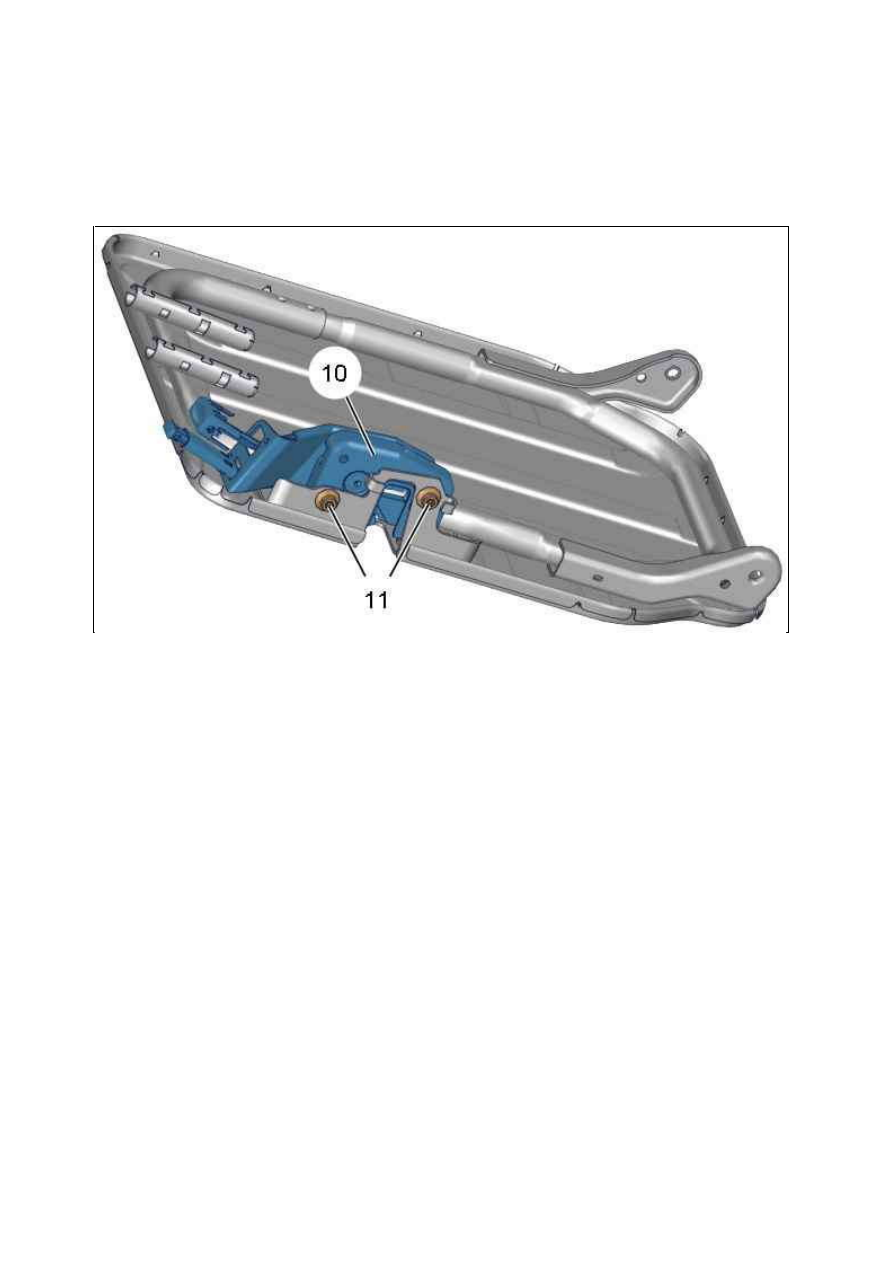

Снимите :



болтов (11)



Механизм управления откидыванием спинки сиденья (10)

2.2. Подушка сиденья (1/3)

Рисунок : C5GM0UWD

18.01.2012
