Peugeot Partner (B9). Руководство - часть 409

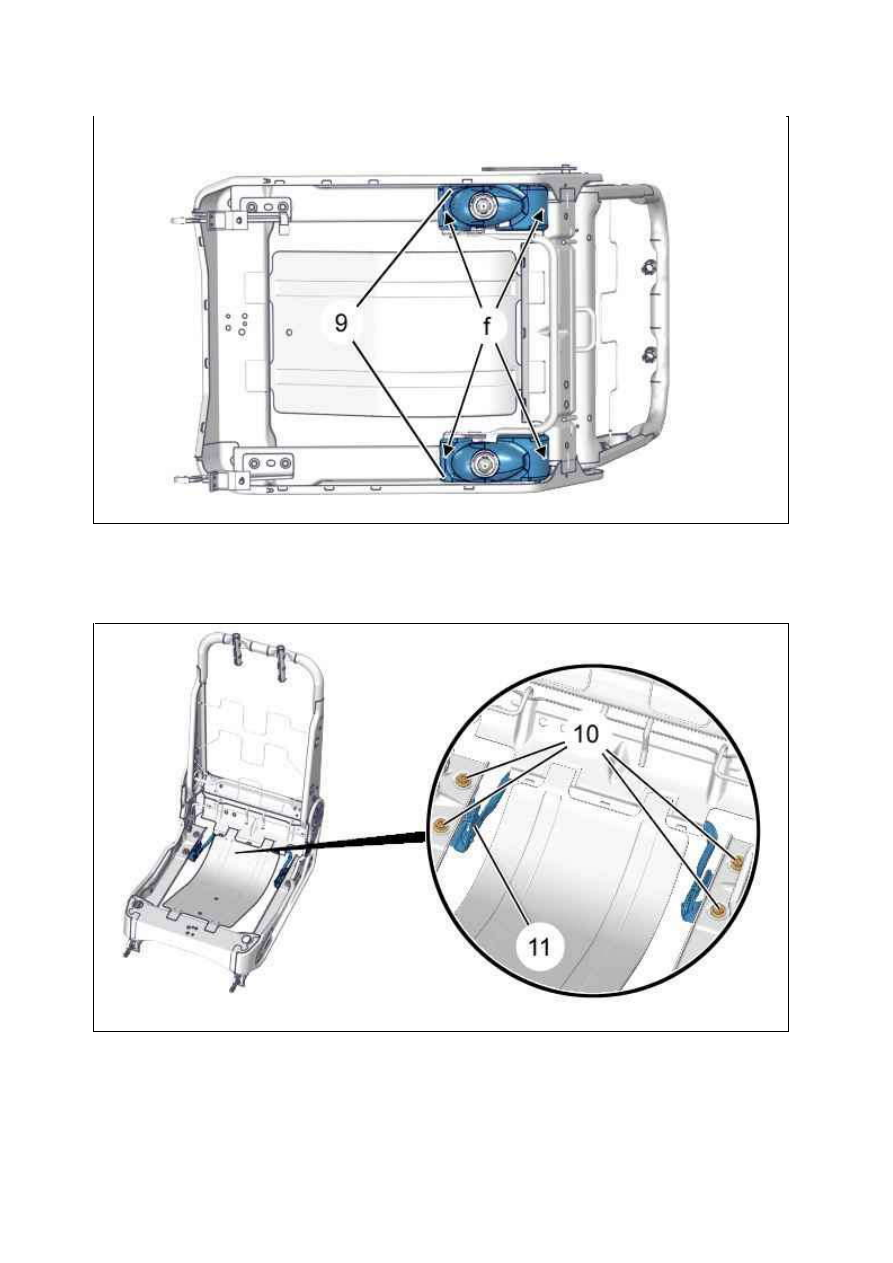

Отсоедините декоративные элементы (9) (в "f") ; С помощью приспособления [1].
Снять декоративные элементы (9).

Снимите :

болтов (10)

Систему крепления (11) (Задний )

Рисунок : C5GS02ID

Рисунок : C5GS02JD

18.01.2012

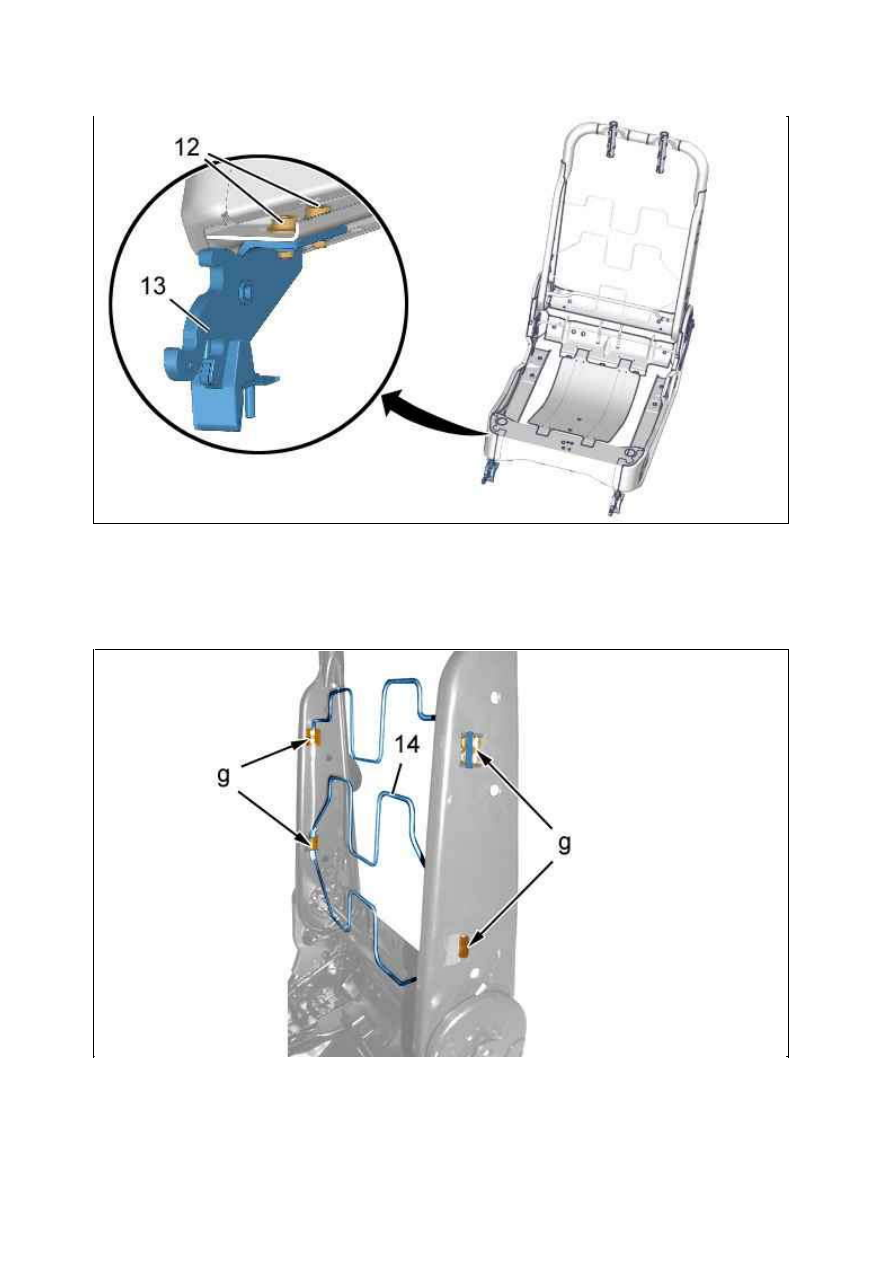

Снимите (с каждой стороны) :

болтов (12)

Систему крепления (13) (Передний )

Отсоединить : Арматурную сетку спинки (14) ( в "g").
Снимите : Арматурную сетку спинки (14).

4. Сборка

Рисунок : C5GS02KD

Рисунок : C5GS02LD

18.01.2012

Действовать в последовательности, обратной операциям по разборке.

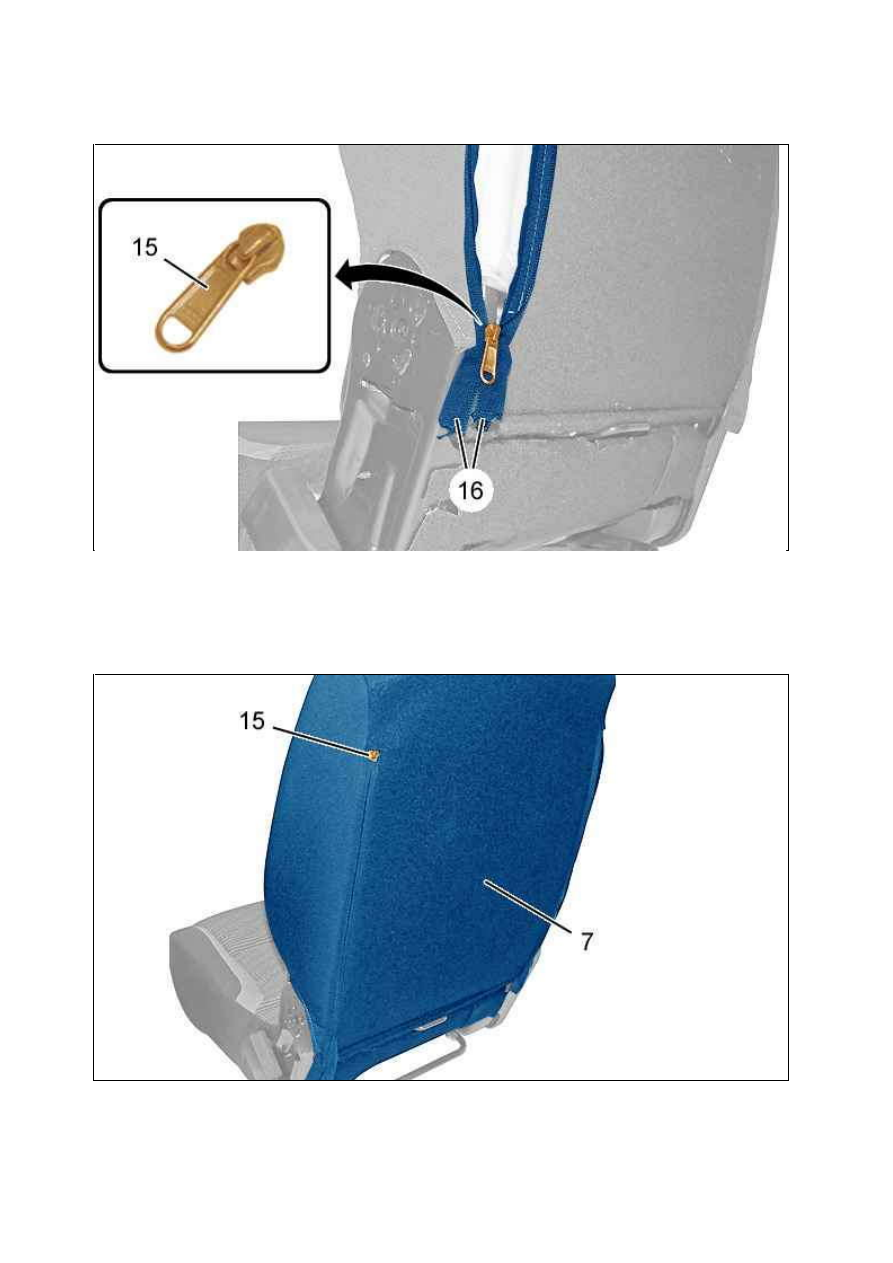

ПРИМ ЕЧАНИЕ : Закажите 2 замка застежки­молнии (15) (в качестве запасной детали).

Застегните застежку­молнию (16) ; С помощью замка (15) (  с каждой стороны).

Спрячьте замок молнии (15) под облицовку спинки сиденья (7).
Затянуть болты (3), (10), (12) моментом 2,5 дНм.
Проверьте функционирование электрооборудования.

Рисунок : C5GS02MD

Рисунок : C5GS02ND

18.01.2012

РАЗБОРК А ­ СБОРК А : ЗАДНИХ СИДЕНИЙ (2/3­1/3)

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

[1] Приспособление для снятия обшивки (­).1350­ZZ.

2. Разборка

Снимите заднее сиденье (См. руководство по эксплуатации).

2.1. Спинки сиденья (1/3)

Рисунок : E5AP30WD

18.01.2012
