Peugeot Partner (B9). Руководство - часть 408

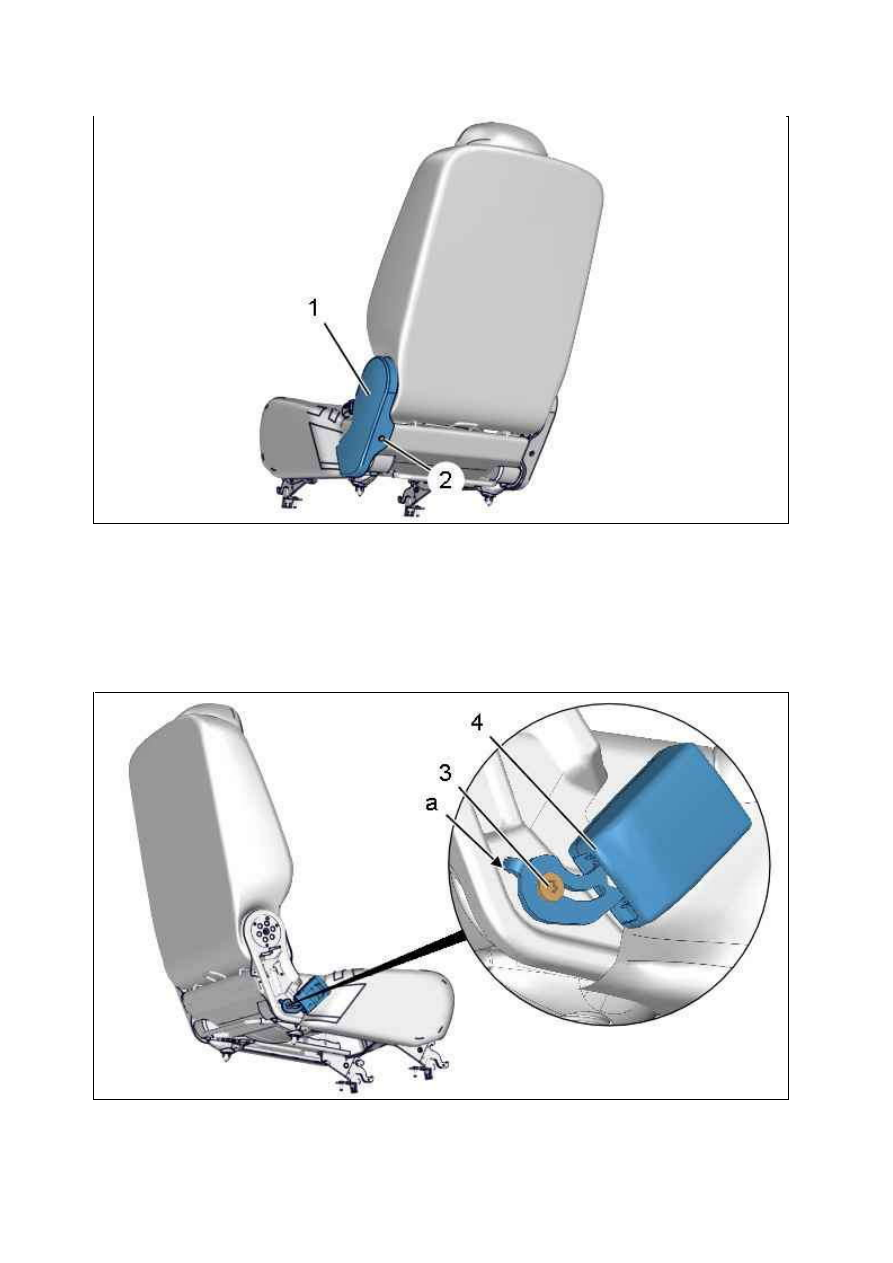

Снимите (с каждой стороны) :



Болт (2)



Крышку (1) ; С помощью приспособления [1]

3.2. Замок ремня безопасности

Снимите :



Болт (3)

Рисунок : C5GM10QD

Рисунок : C5GM10RD

18.01.2012



Замок ремня безопасности (4) ; Освободить выступ (в "a")

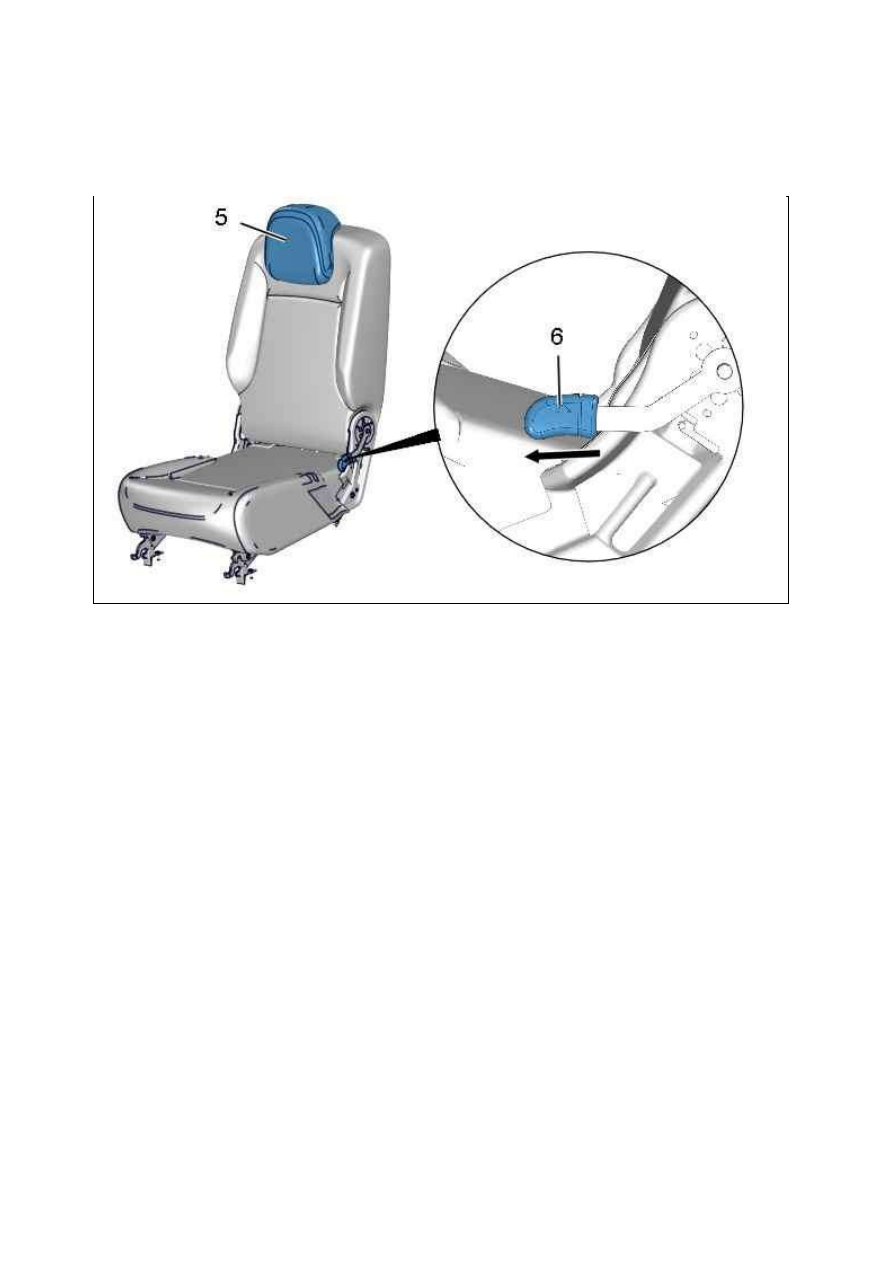

3.3. Подголовник ­ Декоративная рукоятка рычага

Снимите :



Подголовник (5)



Декоративную рукоятку рычага (6) (Потяните в направлении стрелки)

3.4. Подушка спинки сиденья : Боковые сиденья

Рисунок : C5GM10SD

18.01.2012

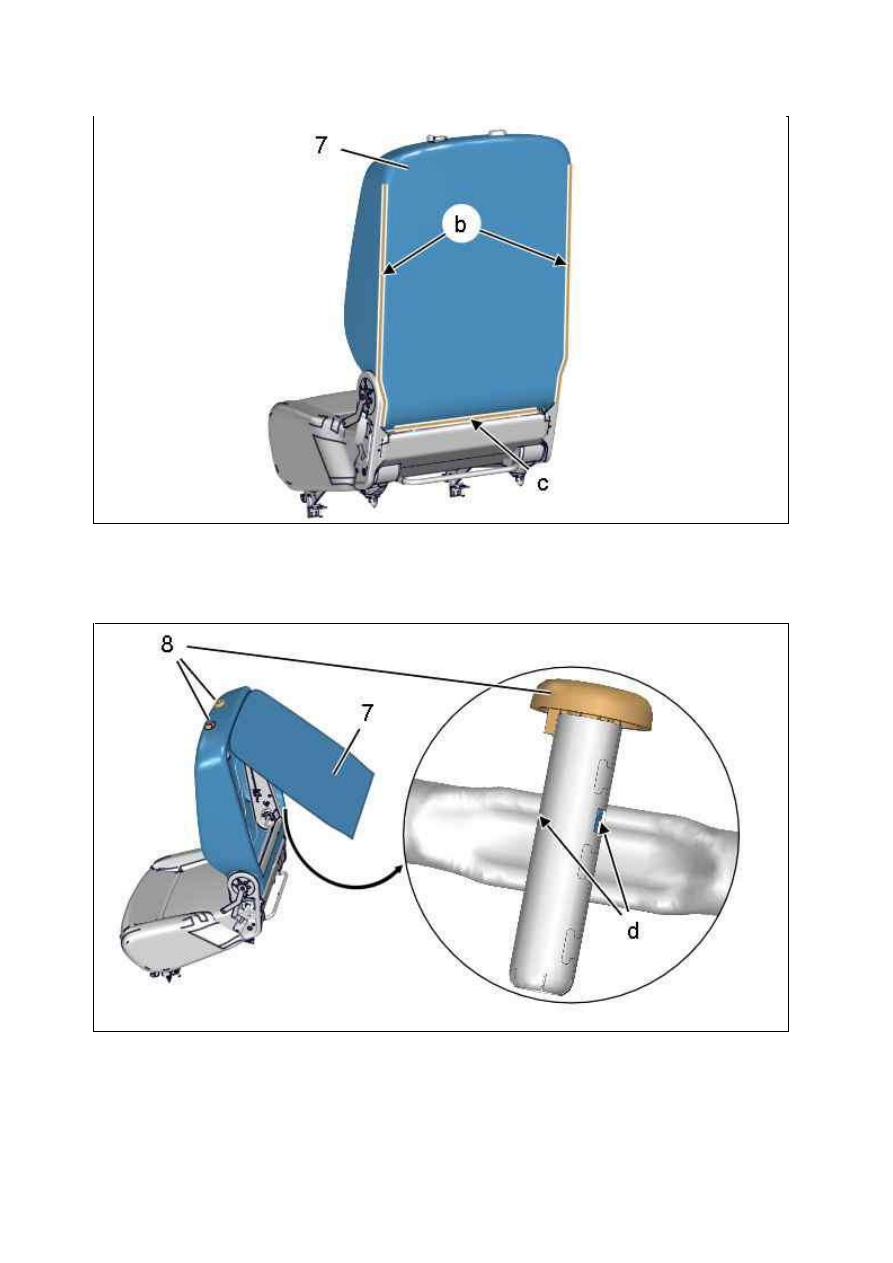

Расстегните застежки­молнии спинки сиденья (7) ( в "b").
Отсоединить : Фиксаторы крепления обитой подушки спинки (7) ( в "c") ; С помощью плоской отвертки.

Просуньте руку под спинку сиденья (7), чтобы получить доступ к направляющим подголовника (8).
Отсоедините направляющие элементы подголовника (8) ( в "d") ; С помощью плоской отвертки.
Снять направляющие подголовников (8).

Рисунок : C5GM10TD

Рисунок : C5GM10UD

18.01.2012

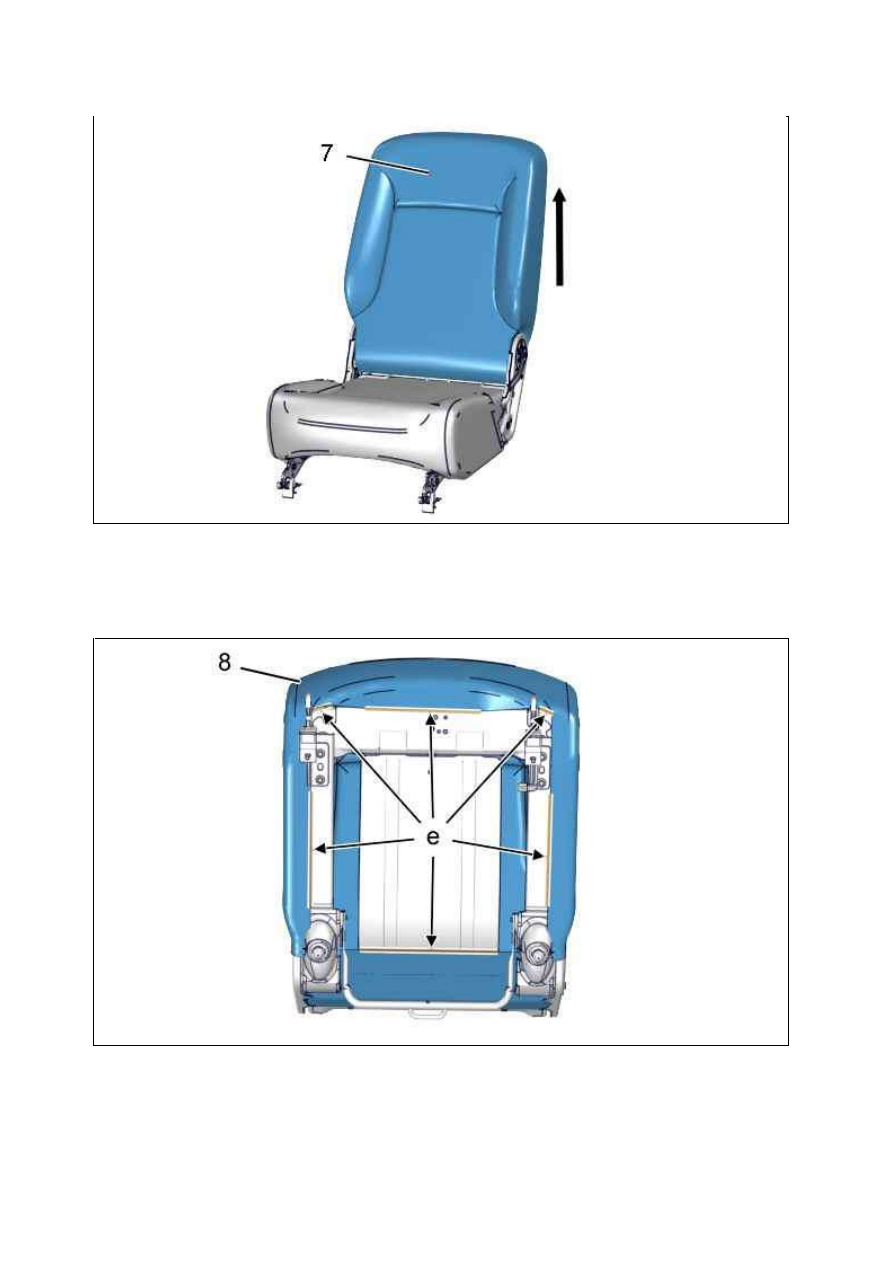

Снять обивку спинки сиденья (7) (в соответствии со стрелкой ).

3.5. Подушка сиденья

Открепите детали крепления спинки сиденья (8) (в "e") ; С помощью приспособления [1].
Снимите : Подушку сиденья (8).

Рисунок : C5GM10VD

Рисунок : C5GS02HD

18.01.2012
