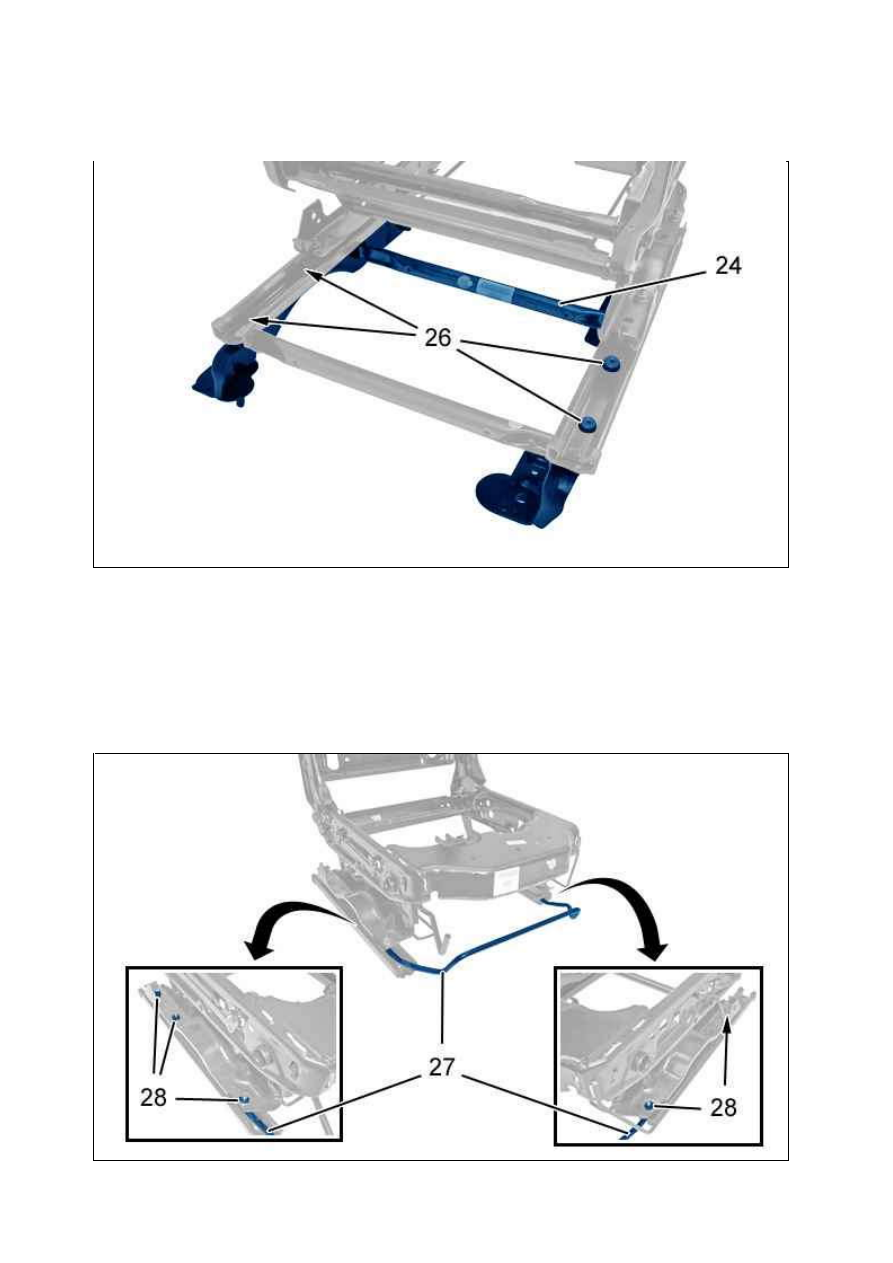

Максимально сдвинуть сиденье назад.
Отвернуть болты (25).

Сдвиньте максимально вперед переднее сиденье.
Снимите :



болтов (26)



Подрамник сиденья (24)

2.16. Направляющие переднего сиденья

Рисунок : C5GM135D

18.01.2012

Снимите :



Гайки (28)



Направляющие сиденья (27) (Передний )

2.17. Рама сиденья

Снимите :



болтов (29) (Операция выполняется симметрично )



Верхний каркас сиденья (30)



Нижний каркас сиденья (31)

3. Сборка

ОБЯЗАТЕЛЬНО : Нанесите герметик на резьбу винтов (29).

ОБЯЗАТЕЛЬНО : Обязательно заменять неисправные крепления.

Действовать в последовательности, обратной операциям по разборке.
Проверьте функционирование электрооборудования.

Рисунок : C5GM136D

Рисунок : C5GM137D

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНИЙ РЕМ ЕНЬ БЕЗОПАСНОСТИ

(ПИРОТЕХНИЧЕСК АЯ СИСТЕМ А)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ОБЯЗАТЕЛЬНО

:

Соблюдать  правила  безопасности  при  работе  с  пиротехническими

устройствами

.

ОБЯЗАТЕЛЬНО :

Выполнить  процедуру  отключения  централизованной  системы  подушек

безопасности и ремней безопасности

.

ВНИМ АНИЕ : При отключении следите за нормальным разблокированием электрических разъемов ; При
подключении следить за правильной установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

1. Снятие

Сдвиньте максимально вперед переднее сиденье.

Отсоединить аккумуляторную батарею

.

Отсоединить : Кожух .
Снимите болтов (1).
Отсоедините и снимите :



Нижняя накладка средней стойки



Верхнюю отделку передней стойки

Рисунок : C5JM0CLD

18.01.2012

Отделите : Удерживающую пружину (2).

ОБЯЗАТЕЛЬНО : При снятии ремня безопасности в первую очередь разъединить разъем питания.

Отсоедините разъем  (в "a") ; С помощью маленькой отвертки.
Снимите болтов (3).

Рисунок : C5JM0CMD

Рисунок : C5JM0CND
