Peugeot Partner (B9). Руководство - часть 404

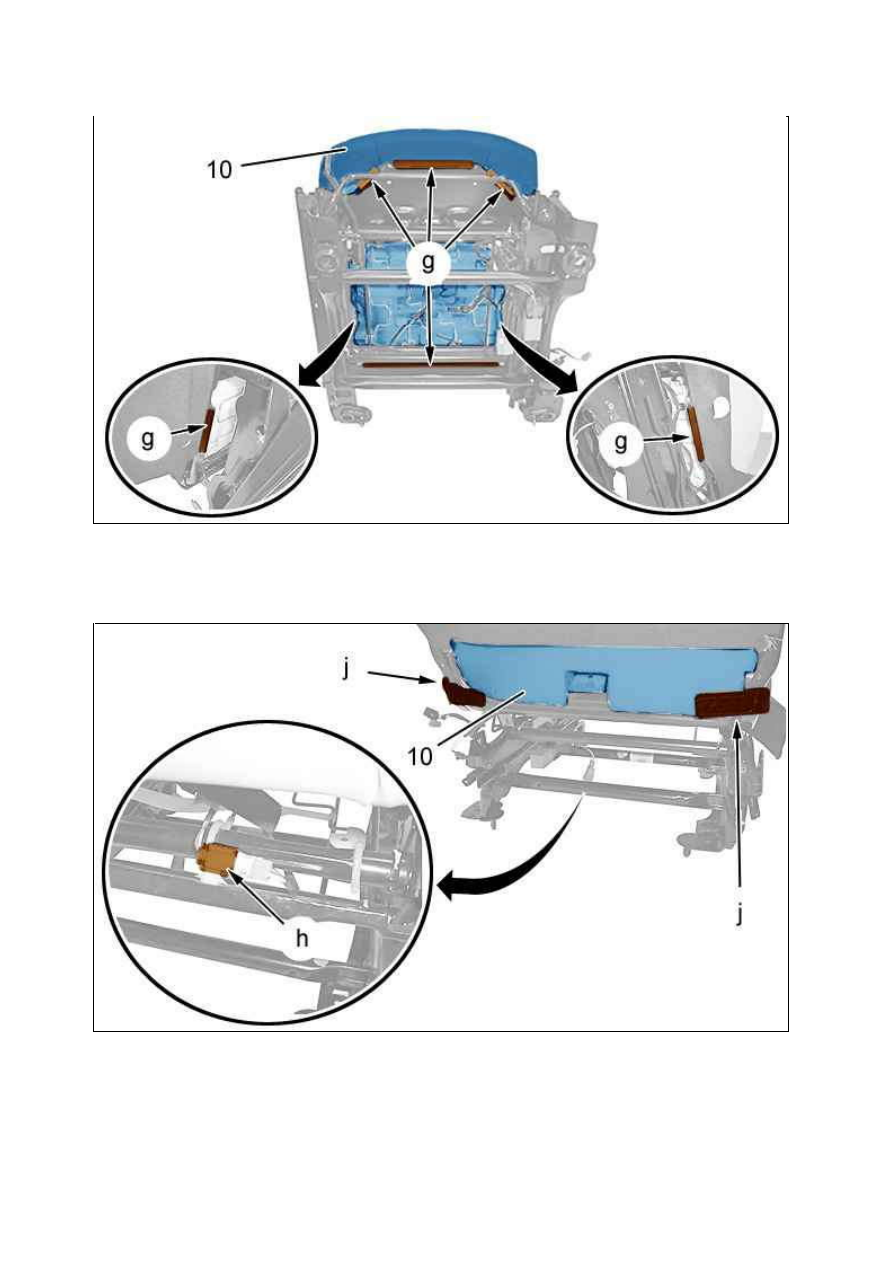

Отсоединить : Набивку подушки сиденья (10) ( в "g" ) ; С помощью приспособления [1].
Освободите подушку сиденья (10).

Отсоединить : Набивку подушки сиденья (10) ( в "j" ).
Освободите подушку сиденья (10).
Отсоедините разъем ( в "h" ) (В зависимости от комплектации ).
Снимите подушку сиденья (10).

2.8. Полка  (в зависимости от комплектации)

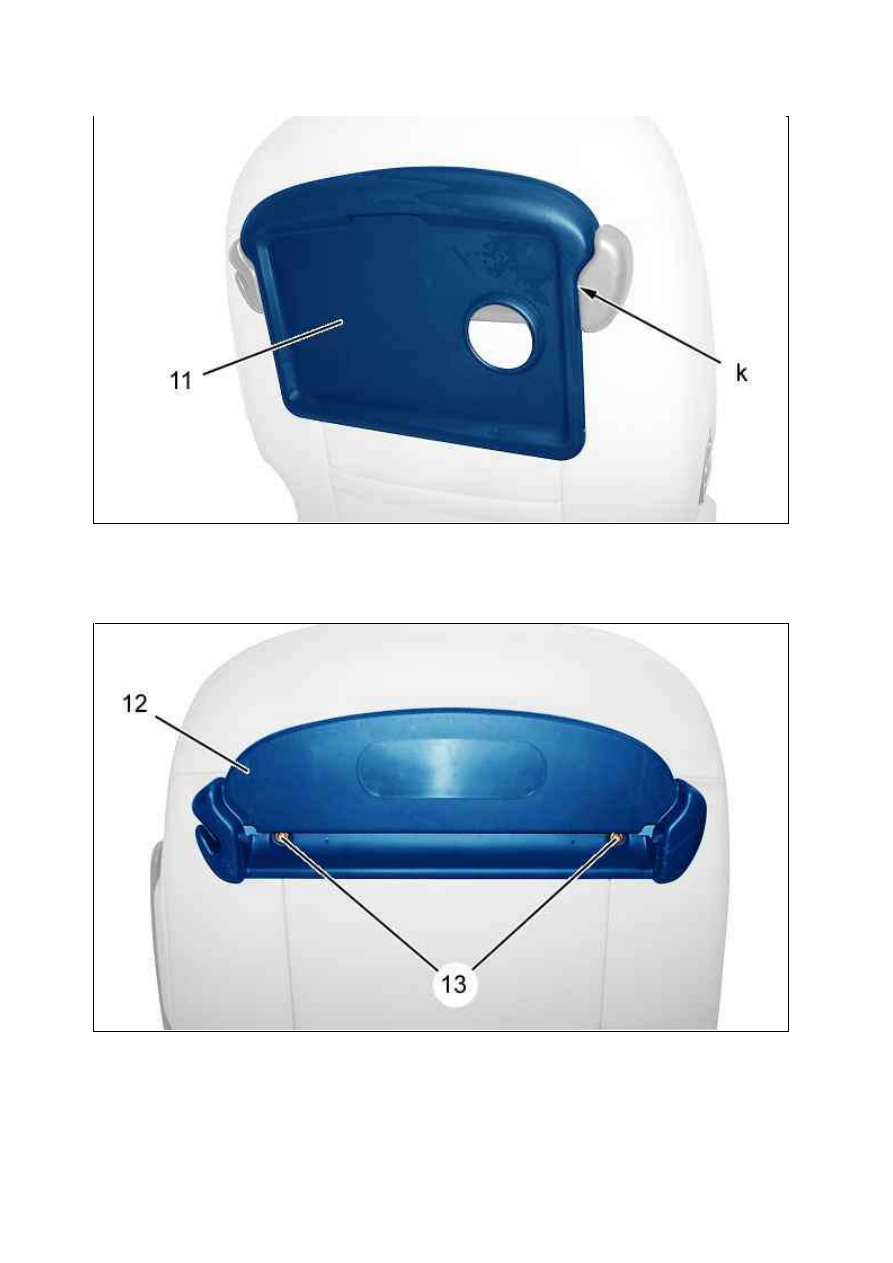

Рисунок : C5GM12QD

Рисунок : C5GM12RD

18.01.2012

Отделить и удалить : Полка (11) ( в "k" ) ; С помощью приспособления [1].
Снимите : Полка (11).

Снимите :



болтов (13)



Держатель столика (12)

2.9. К репление подлокотника

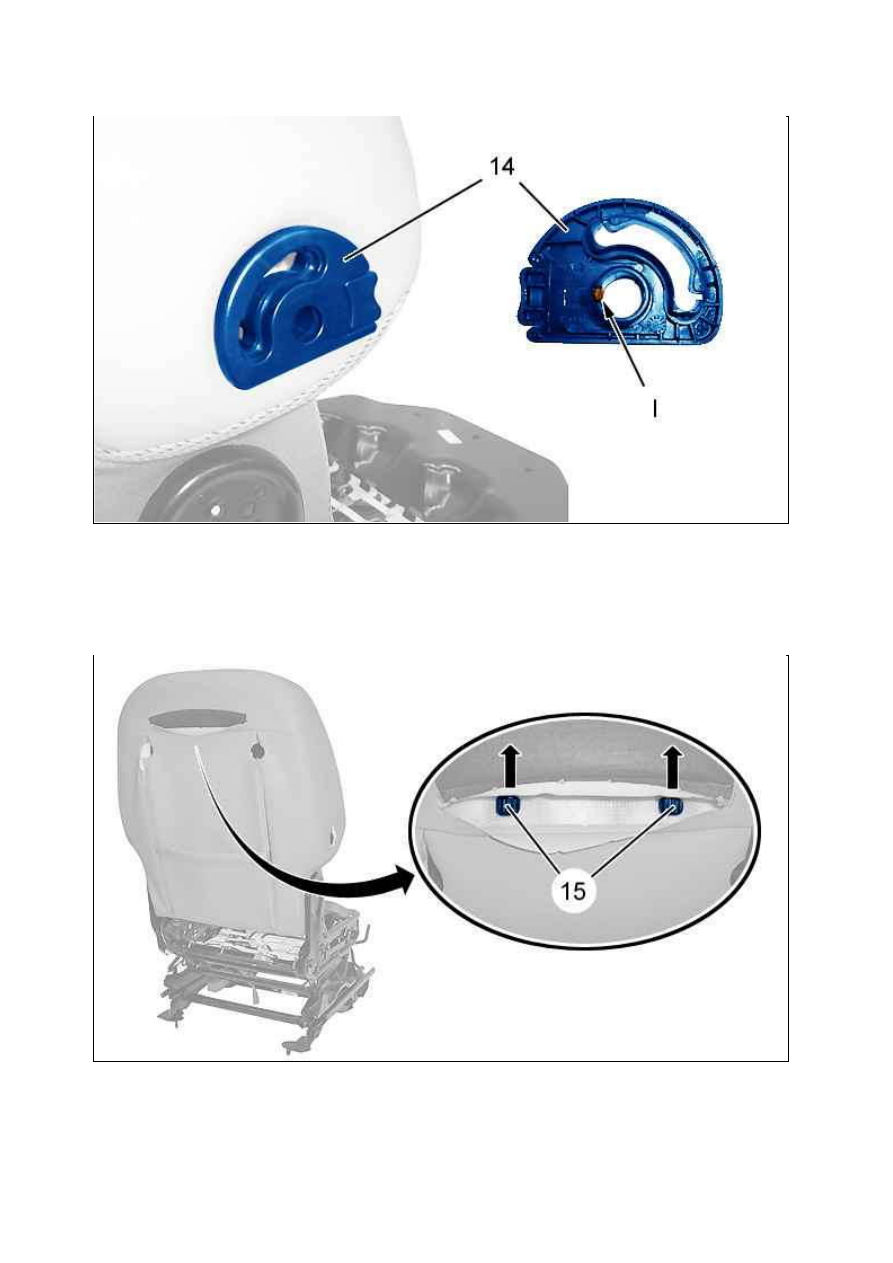

Рисунок : C5GM12SD

Рисунок : C5GM12TD

18.01.2012

Отсоединить : Крепление подлокотника (14) ( в "l" ) ; С помощью приспособления [1].
Снимите : Крепление подлокотника (14).

2.10. Направляющие подголовника

Отсоедините и снимите : Опоры подголовников (15)  (как показано стрелками).

2.11. Обивка спинки сиденья

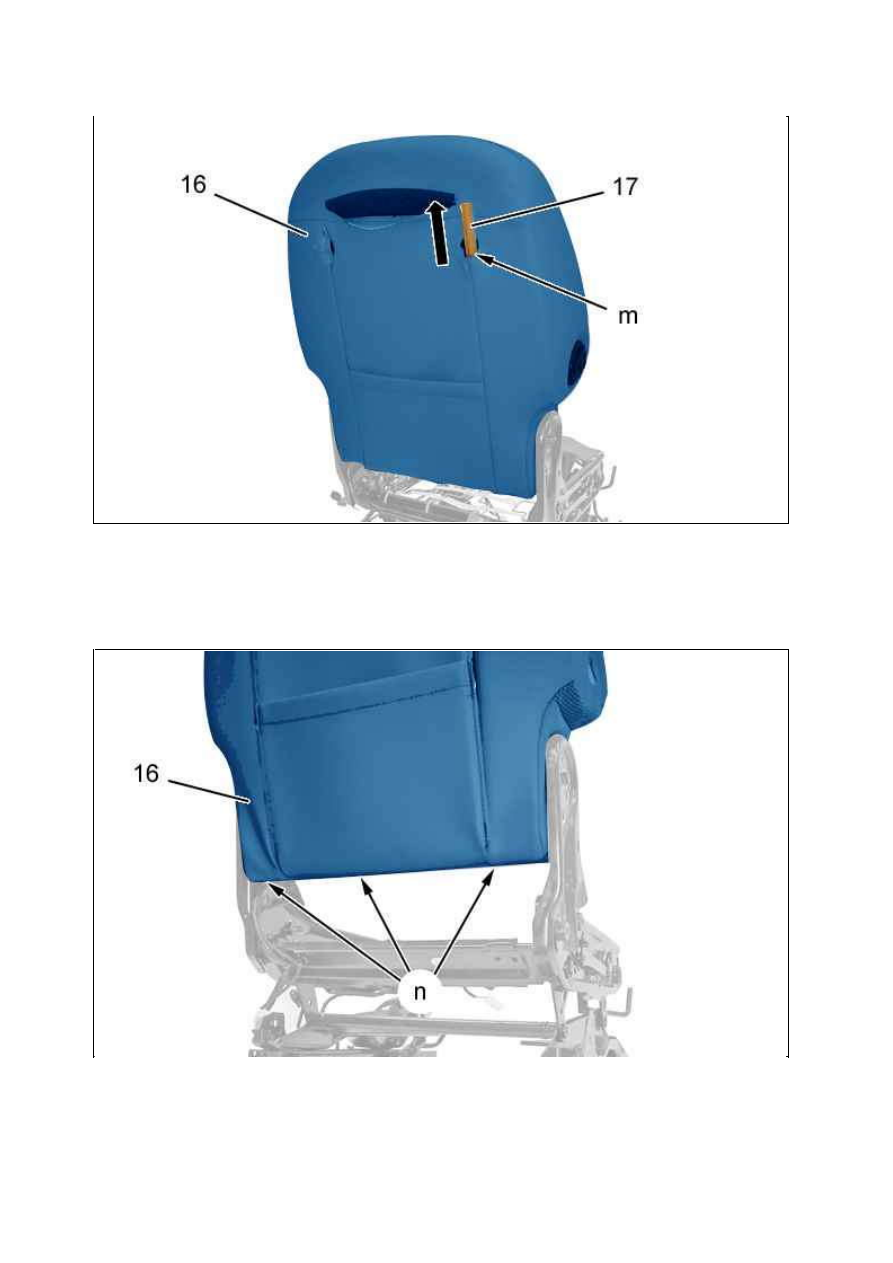

Рисунок : C5GM12UD

Рисунок : C5GM12VD

18.01.2012

Операции выполняются симметрично :



Отделить фиксатор (17)  (в " m")  (в соответствии со стрелкой )



Снять крепление (17)

Отсоединить : Набивку спинки (16) ( в "n" ) ; С помощью приспособления [1].
Освободить набивку спинки сиденья (16).

Рисунок : C5GM12WD

Рисунок : C5GM12XD

18.01.2012
