Peugeot Partner (B9). Руководство - часть 403

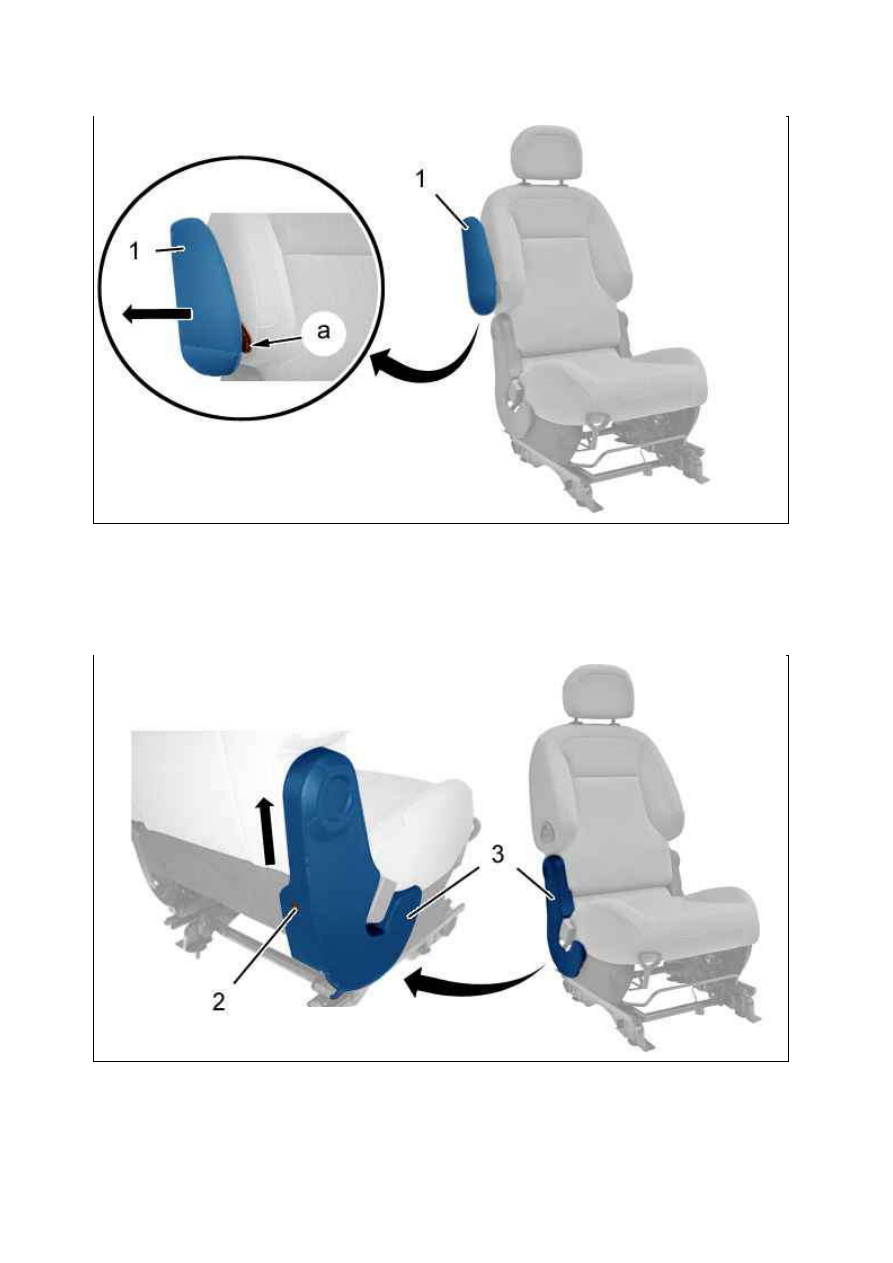

Разблокировать : Подлокотник (1) ( в "a" ).
Отделите и уберите : Подлокотник (1)  (в соответствии со стрелкой ).

2.2. Боковые панели отделки (Правое )

Снимите болтов (2).
Отделите и уберите : Правую боковую отделку (3)  (в соответствии со стрелкой ).

2.3. Замок ремня безопасности

Рисунок : C5GM12HD

Рисунок : C5GM12JD

18.01.2012

2.4. Боковые панели отделки (Левый )

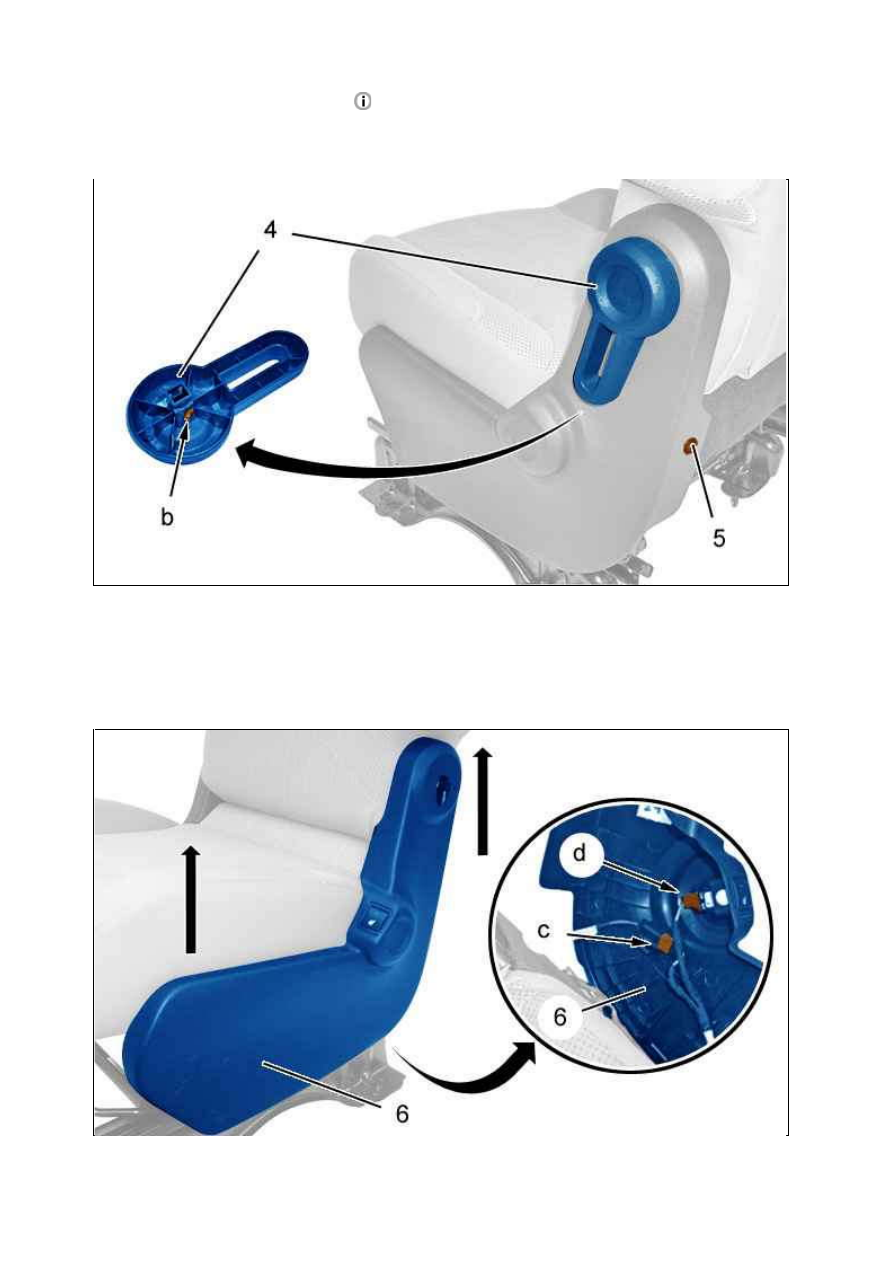

Отсоединить ручку ( 4) ( в "b" ) ; С помощью приспособления [1].
Снимите :



Рукоятка (4)



Болт (5)

Снимите :

Замок ремня безопасности

.

Рисунок : C5GM12KD

Рисунок : C5GM12LD

18.01.2012

Отделите : Боковую отделку (6) (Левый ) (в соответствии со стрелкой ).
Отсоединить : Разъем ( в "c" ).
Отсоедините разъем ( в "d" ) (в зависимости от комплектации).
Снять левую боковую обшивку (6).

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

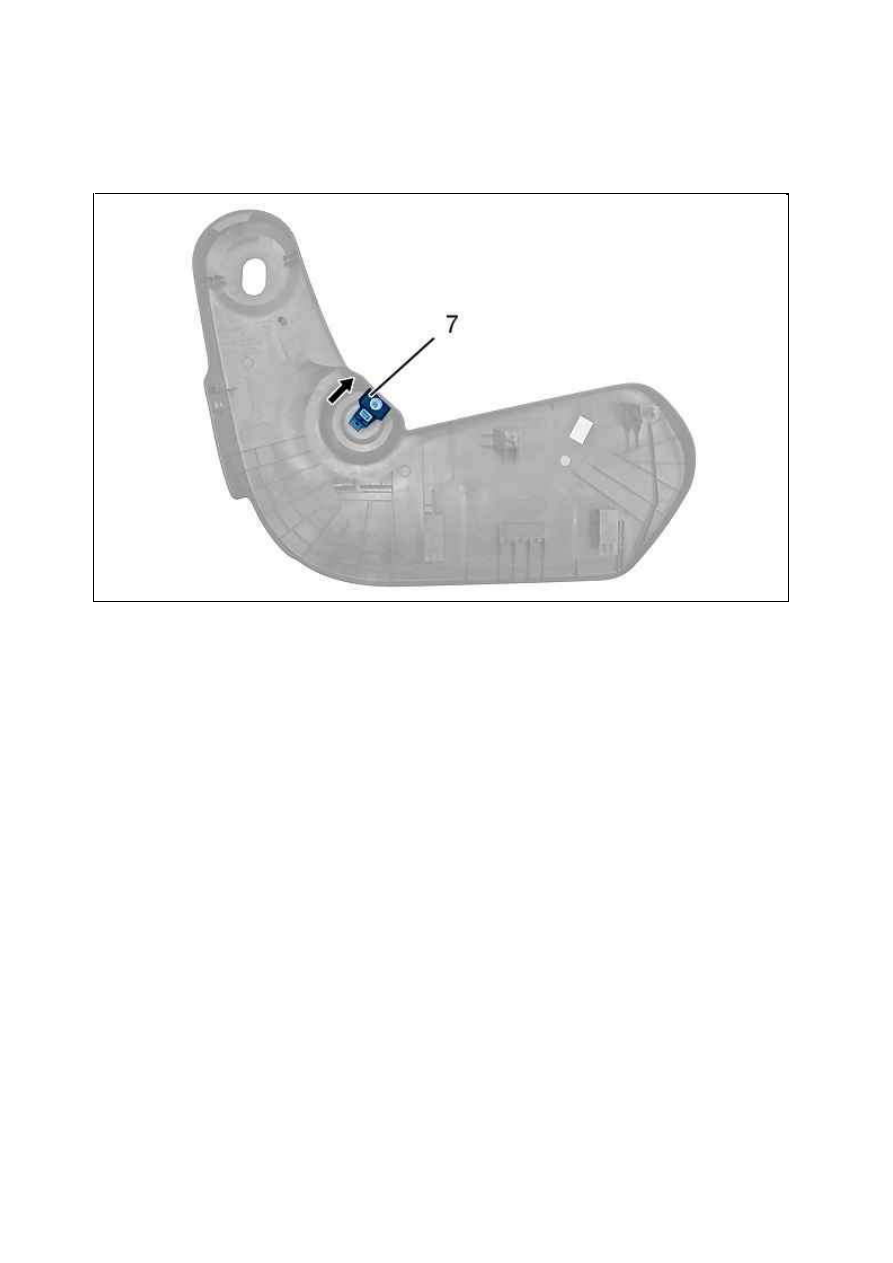

Отсоединить : Выключатель (7) ; С помощью приспособления [1].
Отделите ­ Снять выключатель ( 7)  (в соответствии со стрелкой ).

2.5. Ручка регулировки высоты переднего сиденья

Рисунок : C5GM12MD

18.01.2012

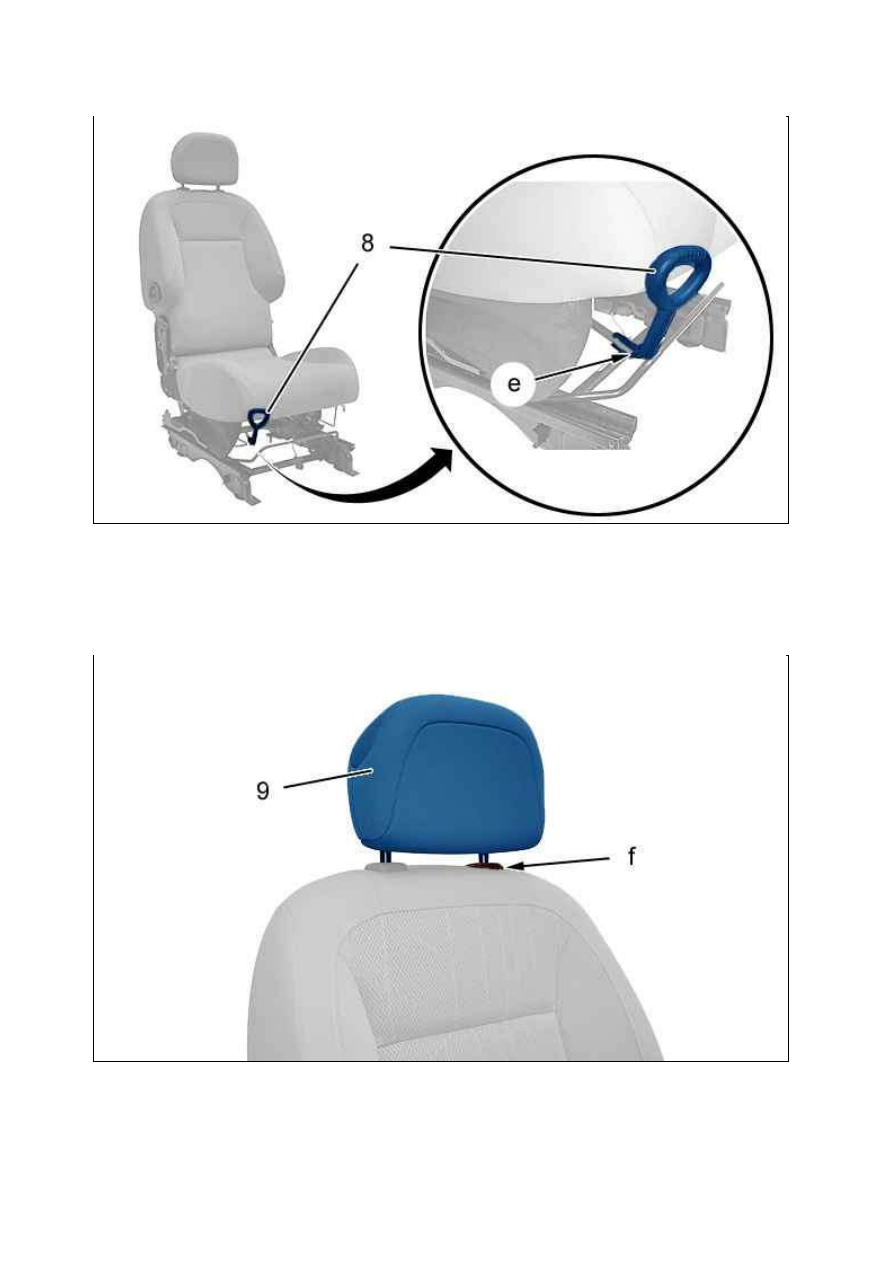

Отсоединить : Ручку регулировки высоты переднего сиденья (8) ( в "e" ) ; При помощи тонкой отвертки.
Снимите : Ручку регулировки высоты переднего сиденья (8).

2.6. Подголовник

Отсоединить : Подголовник (9) ( в "f" ).
Снимите : Подголовник (9).

2.7. Подушка сиденья

Рисунок : C5GM12ND

Рисунок : C5GM12PD

18.01.2012
