Peugeot Partner (B9). Руководство - часть 401

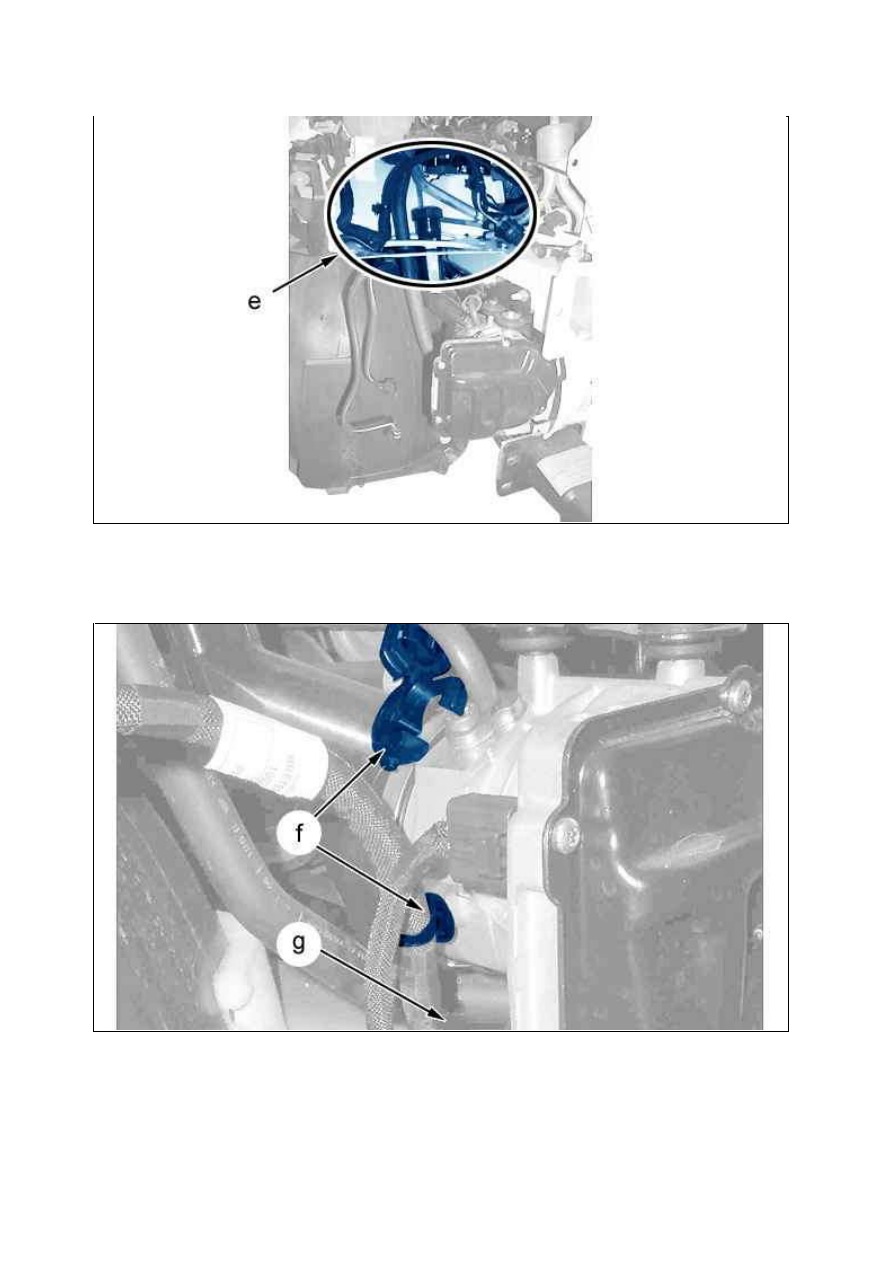

Отделить жгут проводов от верха передней правой перегородки вне зоны блока электронасоса рулевого
усилителя ( в "e").

Прикрепить соединение ( в "f").
Присоединить разъем соединения к блоку электронасоса рулевого усилителя ( в "g").

Рисунок : B3ET00HD

Рисунок : B3ET00KD

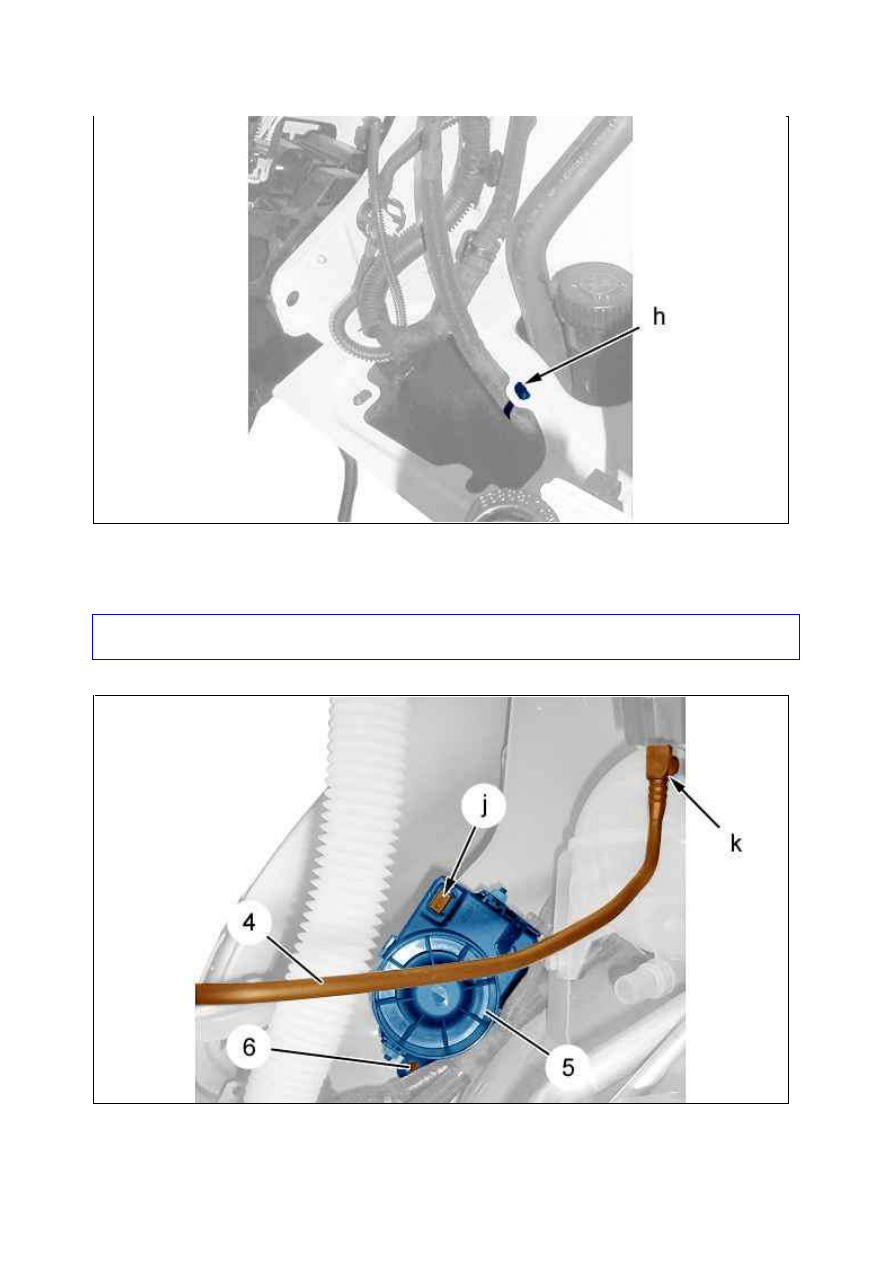

Прикрепить соединение ( в "h").

3.3. Снятие : Сирена (в зависимости от уровня комплектации)

ВНИМ АНИЕ :  На  автомобилях,  оснащенных  охранной  сигнализацией,  необходимо  снимать  сирену  в
сборе с ее опорой.

Отсоединить пароотводную трубку (4) от бачка ( в "k").
Отодвинуть : Пароотводную трубку (4).

Рисунок : B3ET00ND

Рисунок : B3ET00QD

Отсоединить разъем сирены охранной сигнализации ( в "j").
Снять заклепку (6) опоры сирены охранной сигнализации.
Сместить опору в сборе с сиреной (5).

3.4. Соединение (Продолжение)

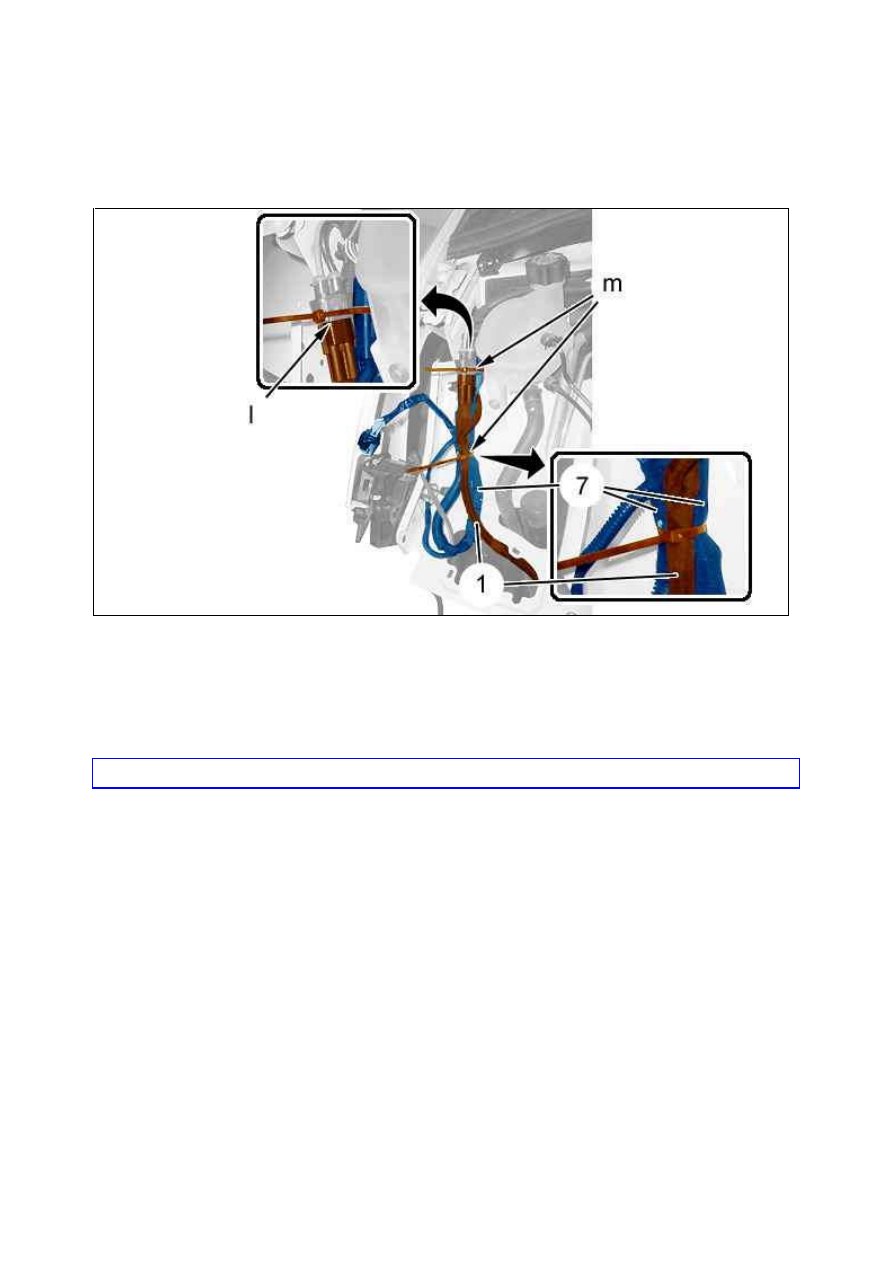

Соединить соединение с жгутом проводов автомобиля ( в "l").
Обмотать лентой выход из разъема на несколько сантиметров в месте касания опоры сирены охранной
сигнализации.
Согнуть жгут проводов автомобиля.
Расположить разъемы (соединение и жгут проводов автомобиля) между расширительным бачком и опорой
правого переднего колеса.

ВНИМ АНИЕ : Трубка стеклоомывателя не должна быть пережата при установке.

Прикрепить соединение (1) вдоль двух частей жгута проводов автомобиля (7) : С помощью поставляемых
фиксаторов ( в "m").

3.5. У становка : Сирена (в зависимости от уровня комплектации)

Рисунок : B3ET00RD

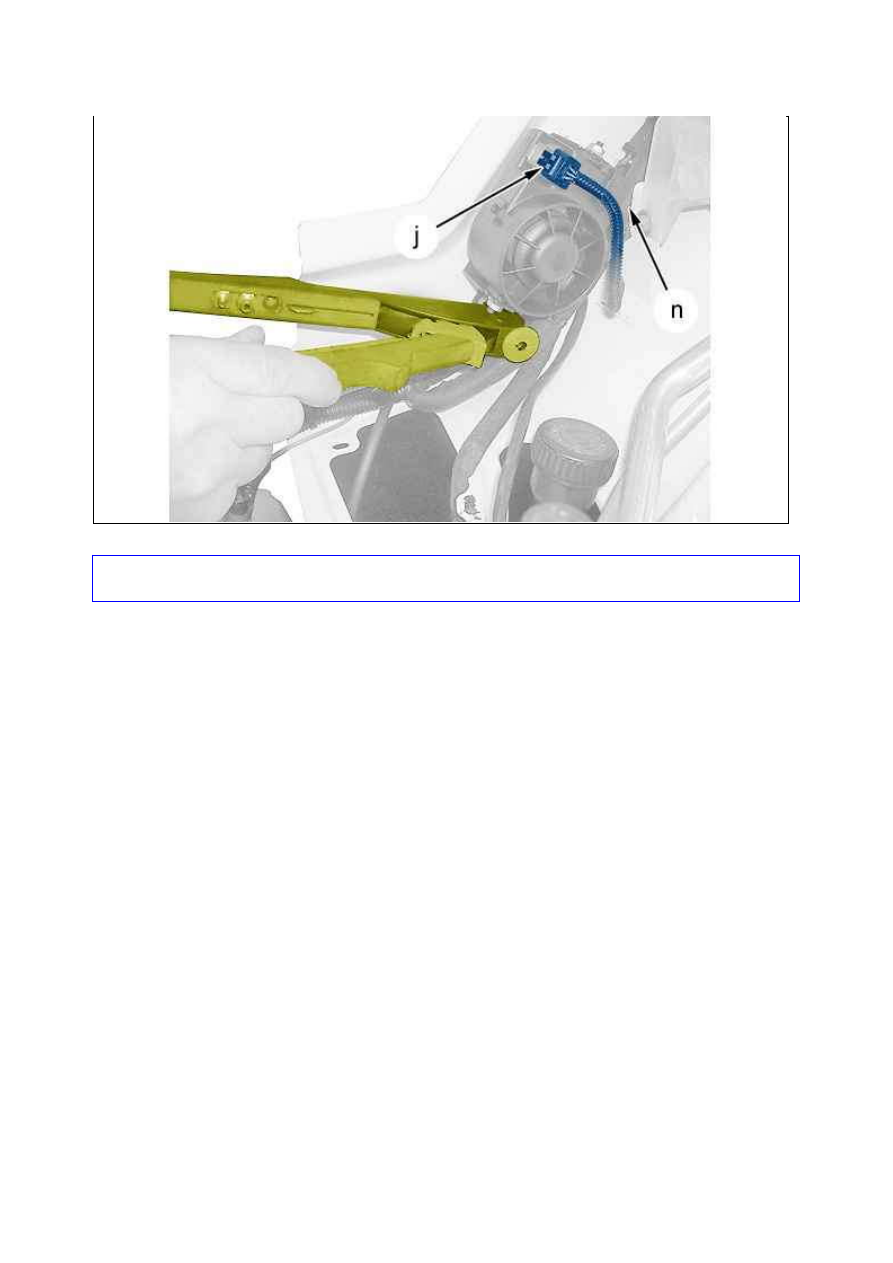

ВНИМ АНИЕ :  Лента  соединения  на  выходе  из  разъема  не  должна  касаться  опоры  сирены  охранной
сигнализации ( в "n") (Риск повреждения соединения).

Установите :



Опору в сборе с сиреной охранной сигнализации



Новую заклепку (С помощью заклепочных шипцов)

Присоединить разъем сирены охранной сигнализации ( в "j").

3.6. Соединение (Продолжение)

Проверить правильность расположени соединения.
Установите :



Переднюю правую фару



Бачок жидкости стеклоомывателя.



Передний бампер

4. Запасные части

После выборки продукции на складе, будет доступен только новый блок электронасоса рулевого усилителя.
Состав необходимых деталей для операции :



1 Соединение : 6599 P8



2 ремешков : 6980 A8

Рисунок : B3ET00UD
