Peugeot Partner (B9). Руководство - часть 399





Открыть заливную пробку (1).
Ослабить болты переднего правого колеса.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите :

Болты колеса

Переднее правое колесо

Передний правый подкрылок

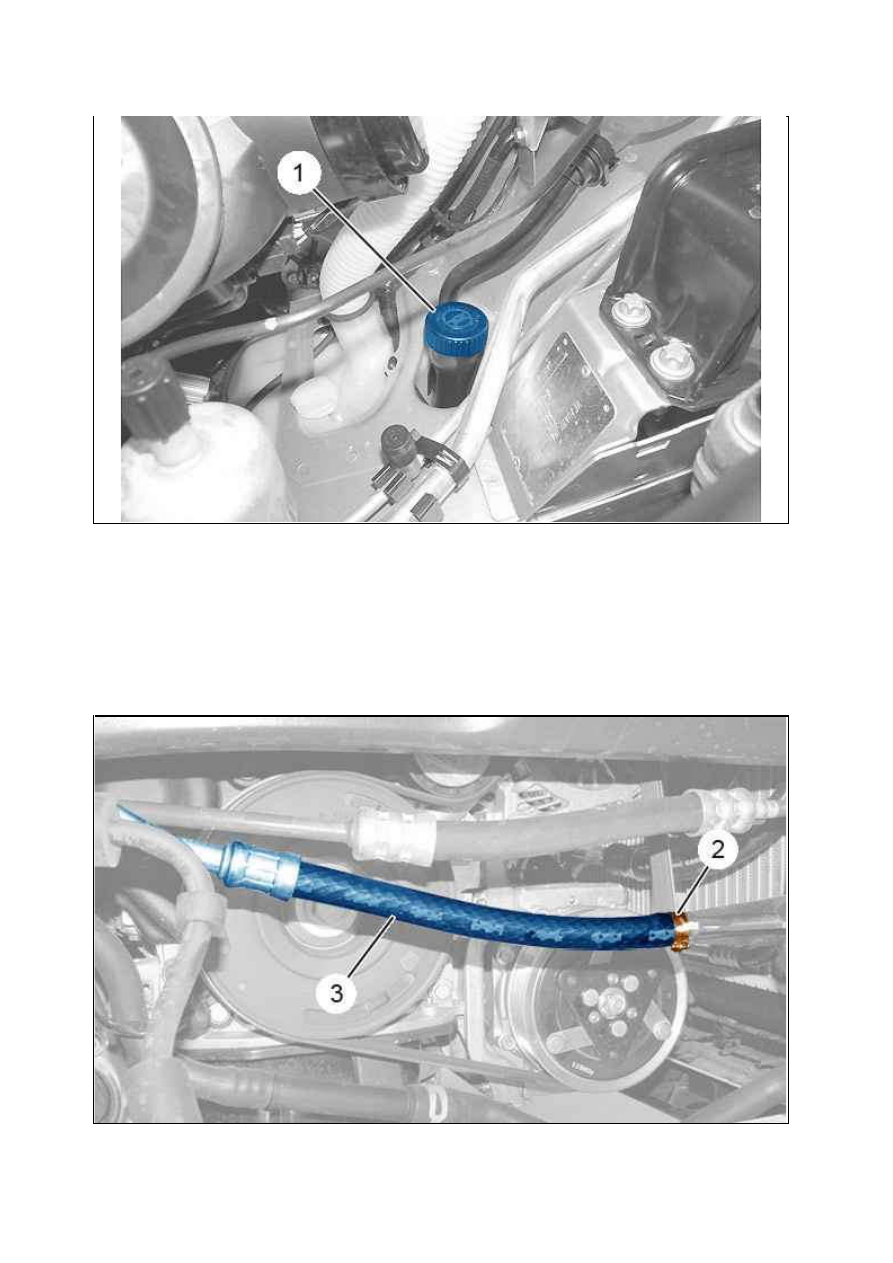

Рисунок : B1BPS8WD

Рисунок : B1BPS8XD

Снять хомут (2) ; С помощью приспособления [1].
Отсоедините трубку (3).
Направьте трубку (3) в емкость.
Переместите рулевое колесо несколько раз в обе стороны до упора.
Подождите до тех пор, пока масло не прекратит вытекать.
Подсоедините шланг (3).
Установите на место хомут (2) ; С помощью приспособления [1].
Установите :

Передний правый подкрылок

Переднее правое колесо

Болты переднего правого колеса

Затянуть колесные болты :

Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м

Стальной штампованный колесный диск : Затяжка моментом 11 ± 11 2 дН.м

4. Заполните гидравлический контур усилителя рулевого управления

ВНИМ АНИЕ : Открывайте контур осторожно, чтобы не допустить попадания в него частиц загрязнений.

Заправить бачок рабочей жидкости усилителя рулевого управления до максимальной отметки "a"
заправочной пробки (1).

5. Продувка гидравлического контура усилителя рулевого управления

Медленно вращать рулевое колесо (при заглушенном двигателе).
Долить рабочую жидкость до максимальной отметки "a" заправочной пробки (1).
Заведите двигатель и дайте ему поработать на холостом ходу в течение 2 ­ 3 минут, не вращая рулевое
колесо.
Медленно вращать рулевое колесо.
Долить рабочую жидкость до максимальной отметки "a" заправочной пробки (1).

Рисунок : B1BPS8YD

СЛИВ ­ ЗАЛИВ ­ ПРОДУ ВК А : К ОНТУ Р ГИДРАВЛИЧЕСК ОГО У СИЛИТЕЛЯ

РУ ЛЕВОГО У ПРАВЛЕНИЯ (У СТАНОВЛЕННЫЙ НАСОС)

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Слив

Открыть пробку бачка для рабочей жидкости рулевого управления с усилителем.
Поднять автомобиль и закрепить его так, чтобы колеса не касались пола.

Снять тепловую защиту рулевого управления .
Установить на автомобиль приемную емкость.
Снимите болт (1).
Отсоединить хомут (2) клапана усилителя рулевого управления.
Переместите рулевое колесо несколько раз в обе стороны до упора.

2. Залив

ВНИМ АНИЕ

Соблюдайте требуемые моменты затяжки

ВНИМ АНИЕ : Для замены и дозаправки системы использовать новую рабочую жидкость.

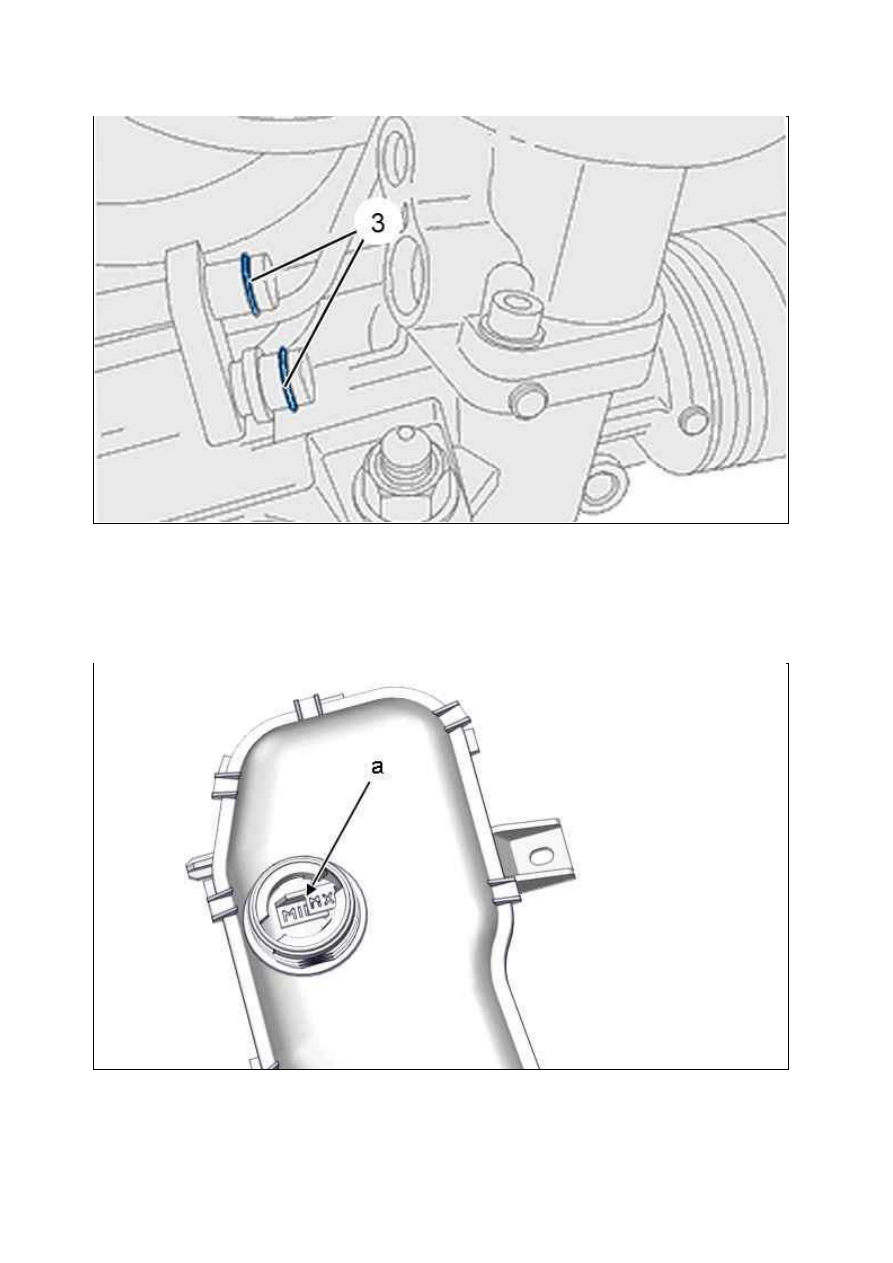

Рисунок : B3EP1B6D

ПРИМ ЕЧАНИЕ : При каждом снятии ; Периодически производите замену прокладок (3).

Присоединить хомут (2) клапана усилителя рулевого управления .
Установите болт (1).

Заполните резервуар с жидкостью усилителя рулевого управления до максимального уровня "a".
Установите : Пробку с бачка с жидкостью усилителя рулевого управления .

Рисунок : B3EM09HD

Рисунок : B3EM09JD
