3. Продувка

Переместите рулевое колесо несколько раз в обе стороны до упора.

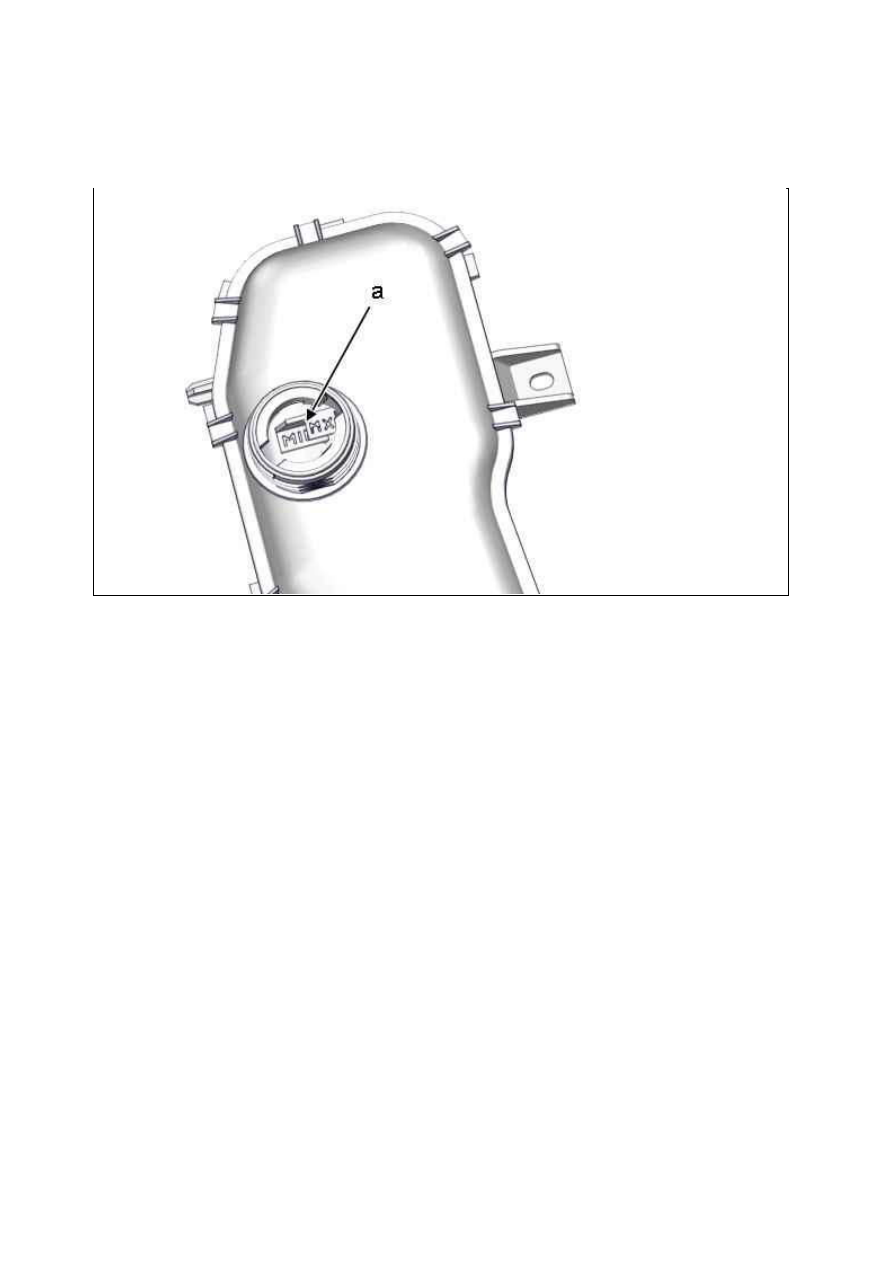

Долейте жидкость усилителя рулевого управления до максимального уровня "a".
Поместить автомобиль так, чтобы колеса касались пола.
Запуск двигателя.
Поворачивать рулевое колесо из одного крайнего положения в другое до исчезновения точки сопротивления.
Остановите двигатель.
Долейте жидкость усилителя рулевого управления до максимального уровня "a".

Рисунок : B3EM09JD

ДОРАБОТК А : БЛОК  ЭЛЕК ТРОНАСОСА У СИЛИТЕЛЯ РУ ЛЕВОГО У ПРАВЛЕНИЯ

(ЭЛЕК ТРИЧЕСК ИЕ СОЕДИНЕНИЯ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Применение

Касается автомобиля : PEUGEOT Partner (B9).
Начиная с номера OPR 12166.

2. Описание

Доработка разъема силового питания блока электронасоса рулевого усилителя ( в "a"). Установка соединения
(1) необходима для присоединения с оригинальному жгуту проводов автомобиля.

2.1. Старая конструкция (до № OPR 12165)

Рисунок : B3ET005D

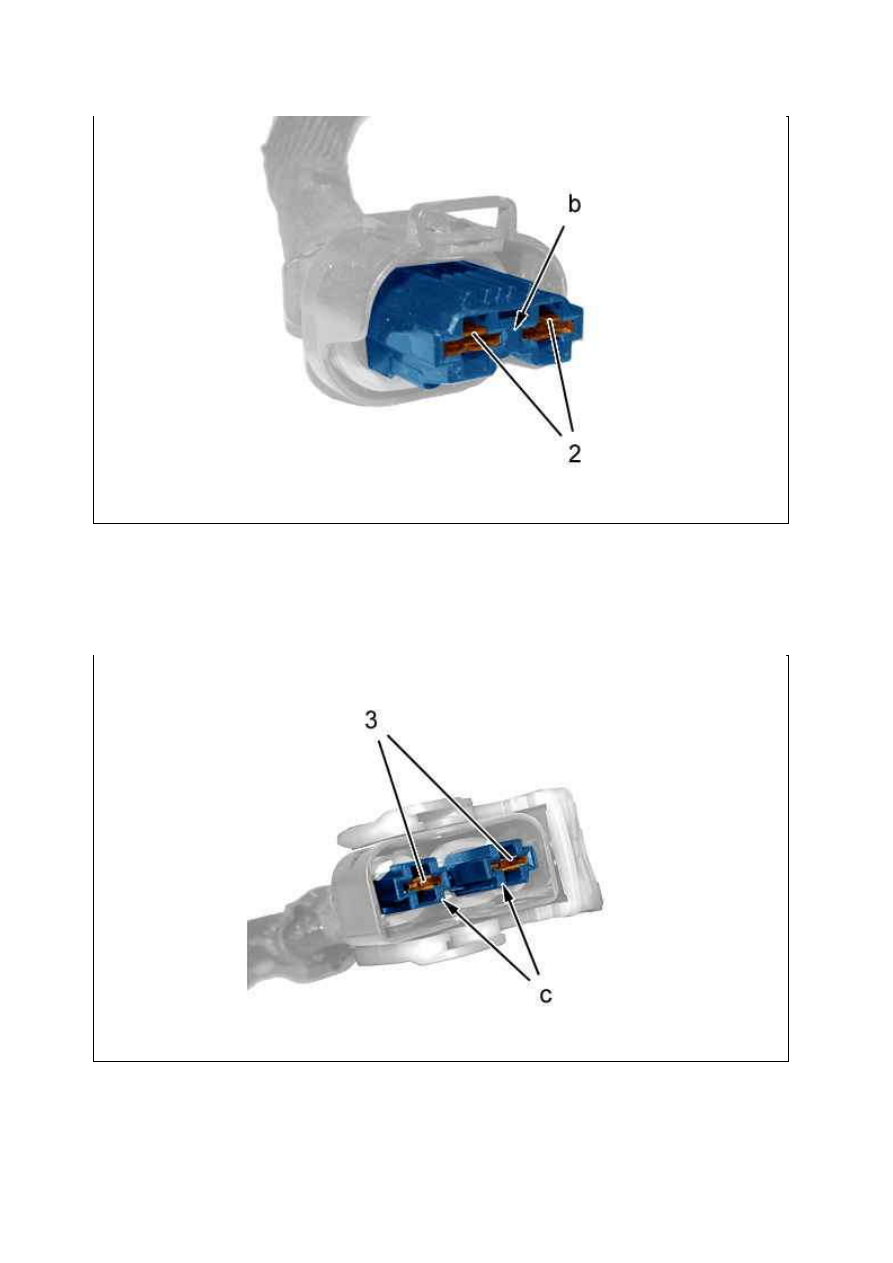

Разъем силового питания неразделенного типа : Две клеммы (2) расположены в единой отливке разъема ( в
"b").

2.2. Новая конструкция (начиная с N° OPR 12165)

Разъем силового питания разделенного типа : Две клеммы (3) расположены в двух частях разъема ( в "c").

3. Послепродажные работы

Рисунок : B3ET008D

Рисунок : B3ET00BD

ПРИМ ЕЧАНИЕ : При замене блока электронасоса рулевого усилителя необходимо вставить соединение
между новым блоком электронасоса и оригинальным жгутом проводов.

3.1. Замена блока электронасоса рулевого усилителя

Снимите :



Передний бампер



Бачок стеклоомывателя



Переднюю правую фару

Заменить узел электронасоса рулевого усилителя

.

3.2. У становка и расположение соединения с оригинальным жгутом проводов

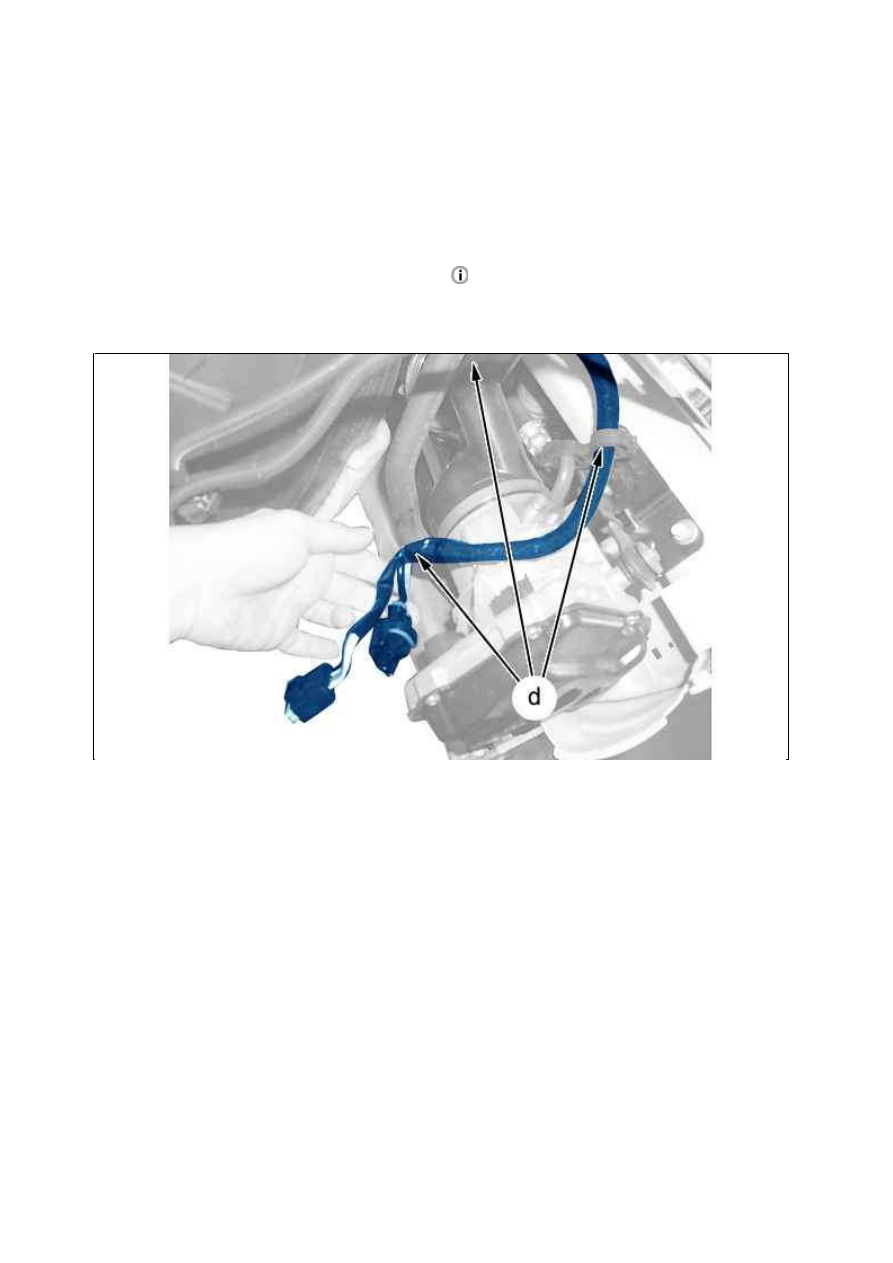

Открепить и сдвинуть оригинальный жгут проводов ( в "d").

Рисунок : B3ET00ED
