Peugeot Partner (B9). Руководство - часть 397

ВНИМ АНИЕ :  Пометьте  направление  монтажа  ремня  привода  навесного  оборудования  в  случае  его
повторного использования.

Сожмите ролик динамического натяжителя (1), нажимая в " a " (в направлении часовой стрелки) ; С помощью
приспособления [1].
Зафиксируйте штифтом ( в "b") ; С помощью штифта [2].
Удерживать динамический натяжной ролик (1) в сжатом положении и снять ремень привода
дополнительного оборудования.

ВНИМ АНИЕ : Убедитесь, что ролики (1), (2) свободно поворачиваются (без люфтов и заеданий).

2.2. Автомобиль с кондиционером

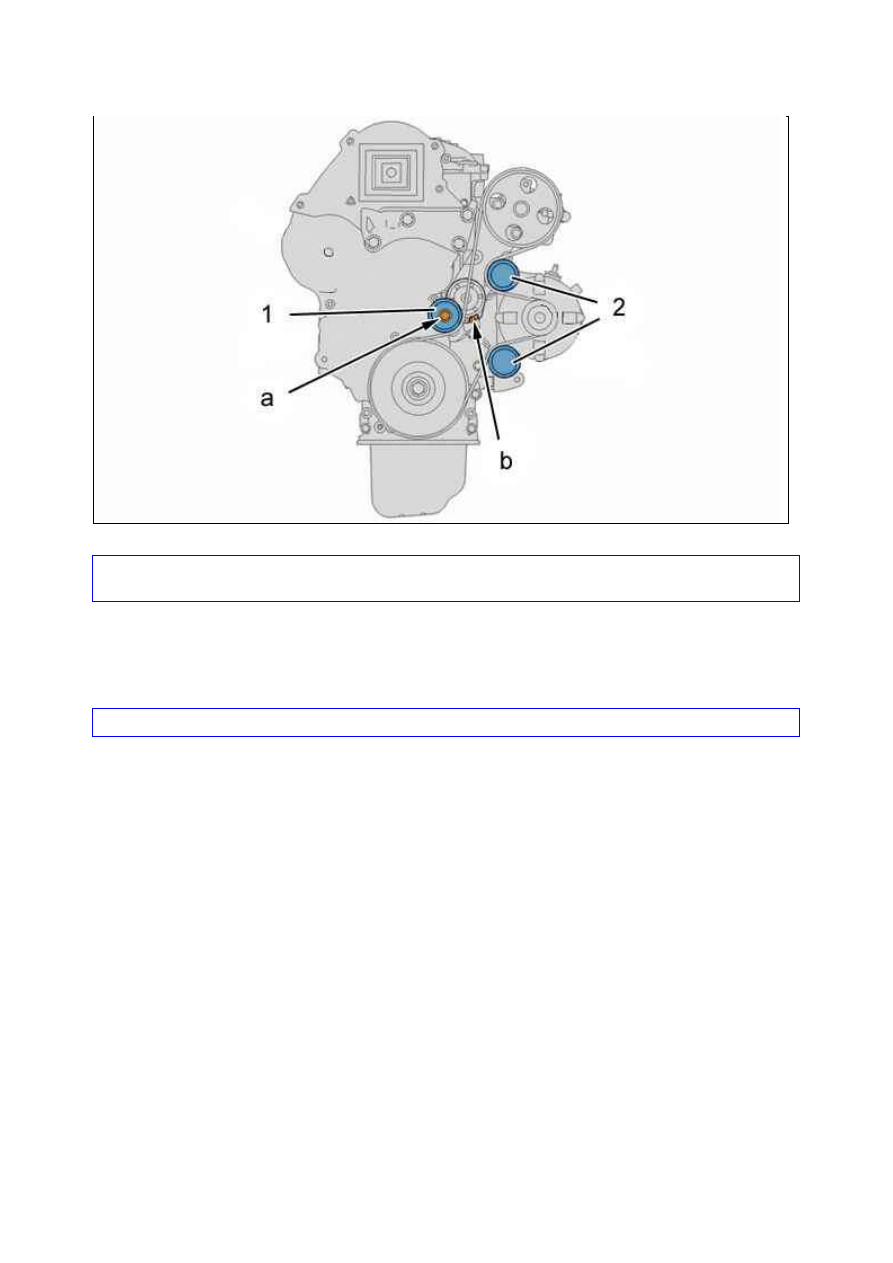

Рисунок : B1BM0VBD

ВНИМ АНИЕ :  Пометьте  направление  монтажа  ремня  привода  навесного  оборудования  в  случае  его
повторного использования.

Сожмите ролик динамического натяжителя (1), нажимая в " a " (в направлении часовой стрелки) ; С помощью
приспособления [1].
Зафиксируйте штифтом ( в "b") ; С помощью штифта [2].
Удерживать динамический натяжной ролик (1) в сжатом положении и снять ремень привода
дополнительного оборудования.

ВНИМ АНИЕ : Убедитесь, что ролики (1), (2) свободно поворачиваются (без люфтов и заеданий).

3. У становка

ВНИМ АНИЕ :  Приводной  ремень,  который  уже  использовался  :  Соблюдать  направление  установки
приводного ремня.

Установите на место ремень привода навесного оборудования .
Сожмите ролик динамического натяжителя (1), нажимая в " a " (в направлении часовой стрелки) ; С помощью
приспособления [1].
Снимите штифт [2].

ВНИМ АНИЕ : Следить за нормальной установкой приводного ремня навесного оборудования в проточках
различных шкивов.

Установите :



Защитного щитка под двигателем



Переднее правое колесо

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

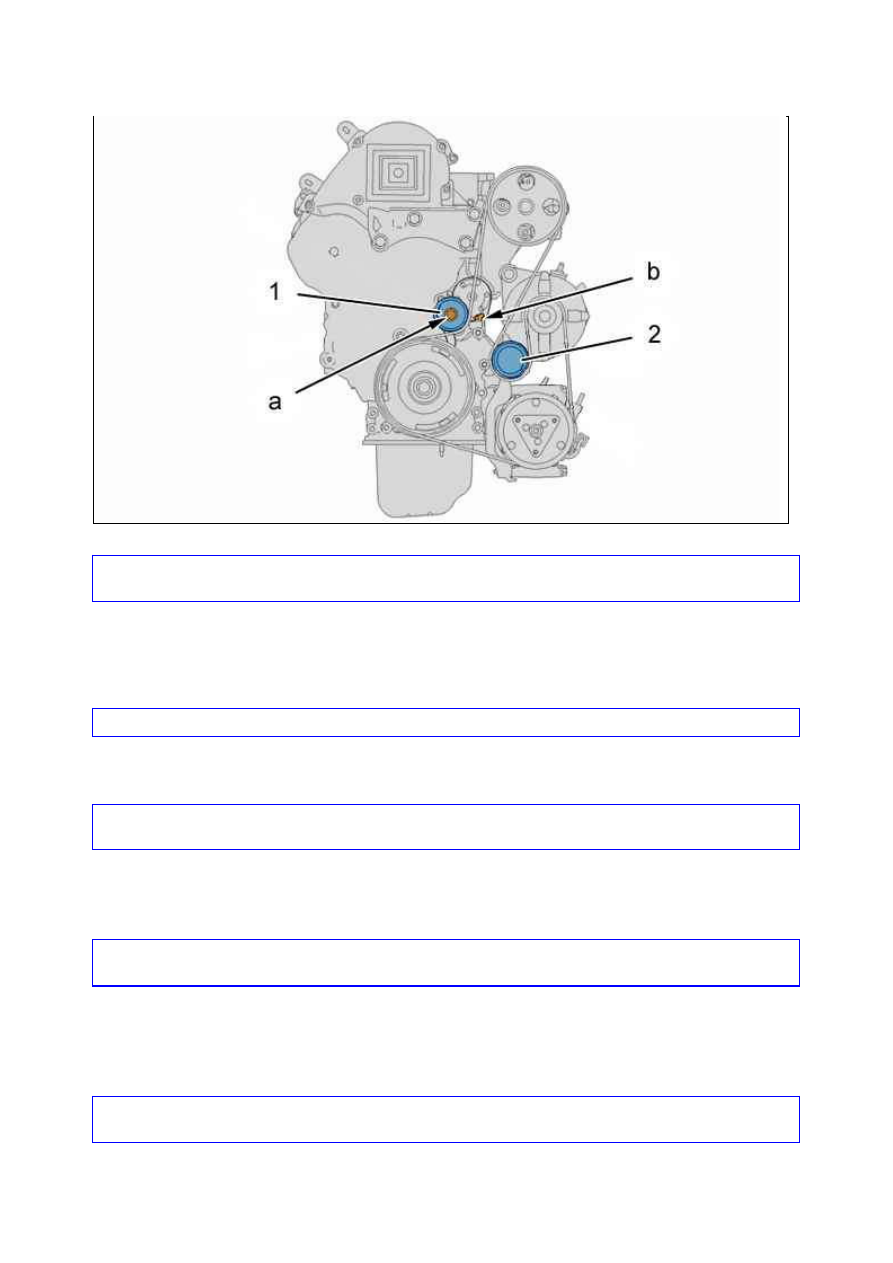

Рисунок : B1BM0VAD

СНЯТИЕ ­ У СТАНОВК А : РУ ЛЕВОЙ М ЕХАНИЗМ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

2. Снятие

ВНИМ АНИЕ : Установить колеса в положение прямолинейного движения ; Заблокировать рулевое колесо
в этом положении.

Отсоединить аккумуляторную батарею .
Разблокируйте болты передних колес.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите :



Болты передних колес



Передние колеса



Передний правый подкрылок

Слейте рабочую жидкость из гидравлического контура рулевого усилителя

.

Снимите :



Подмоторная рама



Термозащита рулевого механизма

Закрепить рулевой механизм на выпускном коллекторе .

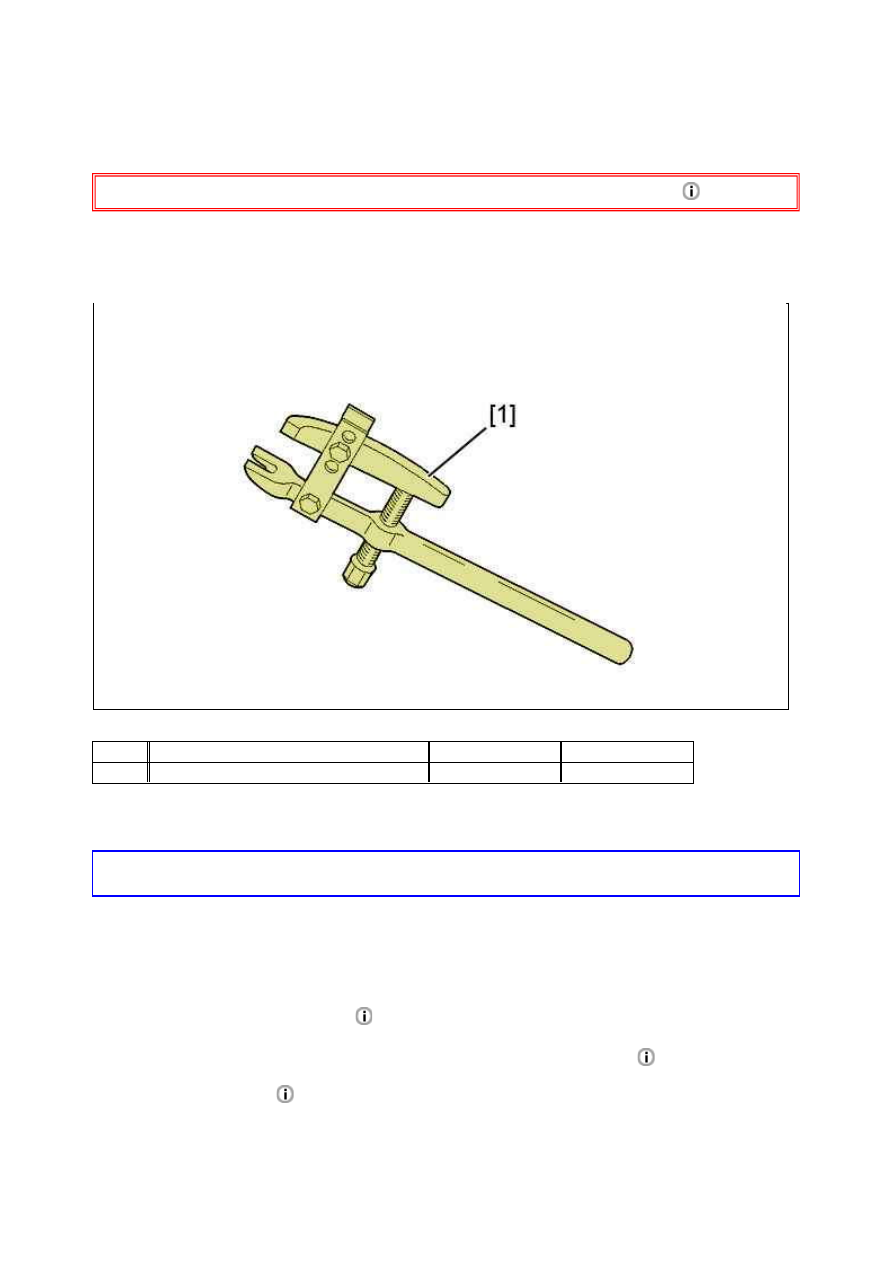

Рисунок : E5AP3F1D

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[1]

Съёмник шарового шарнира рулевой тяги  1892­T

(­).0709

ВНИМ АНИЕ :  Обращайтесь  с  клапаном  усилителя  рулевого  управления  с  осторожностью,  используя
надлежащий инструмент, во избежание повреждений.

"A" : с левым расположением рулевого колеса.
"B" : с правым расположением рулевого колеса.
Снимите болтов (1).
Отсоединить хомут (2) клапана усилителя рулевого управления.

ВНИМ АНИЕ : Открывайте контур осторожно, чтобы не допустить попадания в него частиц загрязнений.

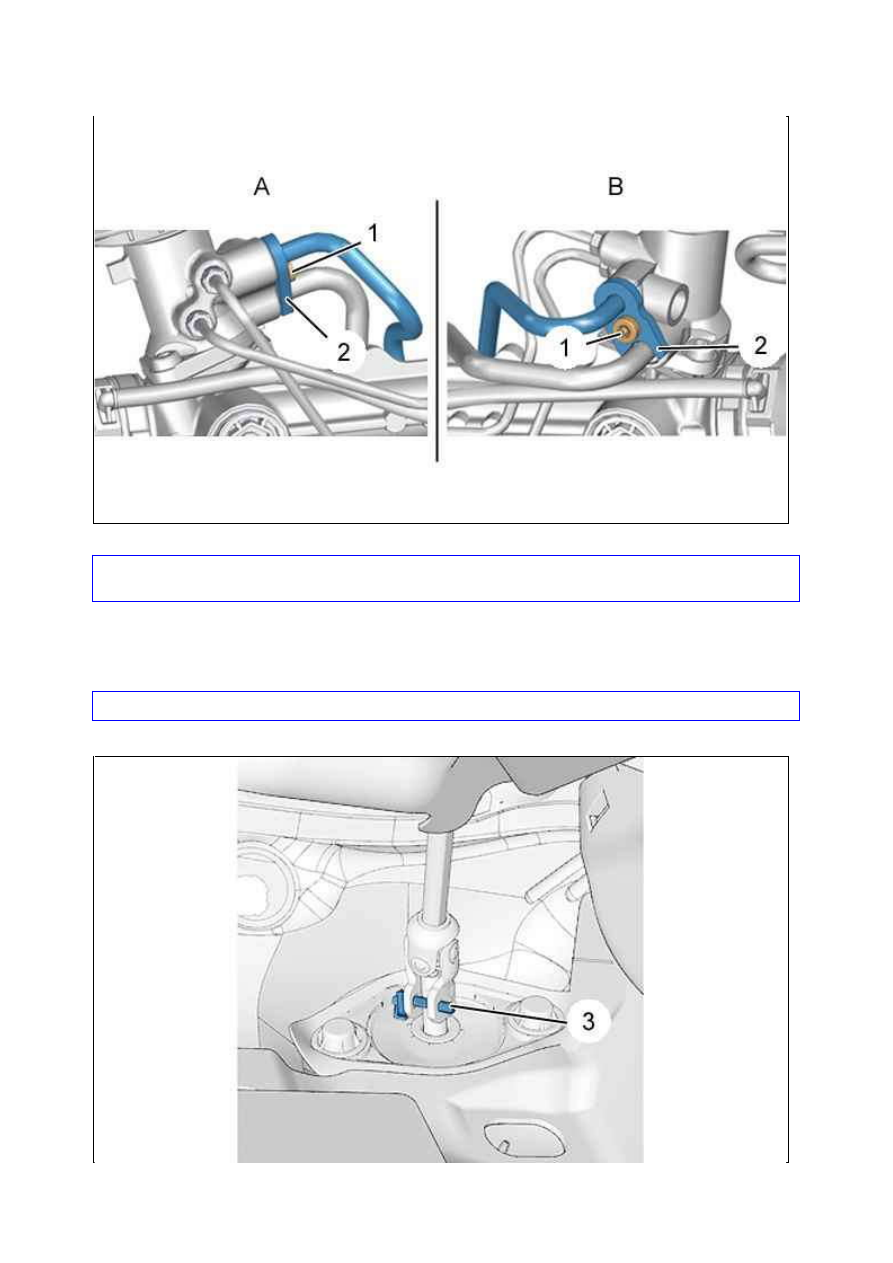

Рисунок : B3EM0ACD
