СНЯТИЕ ­ У СТАНОВК А : НАСОС У СИЛИТЕЛЯ РУ ЛЕВОГО У ПРАВЛЕНИЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  Чтобы  не  обжечься,  дождитесь  охлаждения  теплозащитного  экрана  системы  выпуска
отработавших газов .

1. Оборудование

2. Снятие

Поднять и зафиксировать в поднятом положении автомобиль.
Отсоединить аккумуляторную батарею .
Снимите ремень привода навесного оборудования .

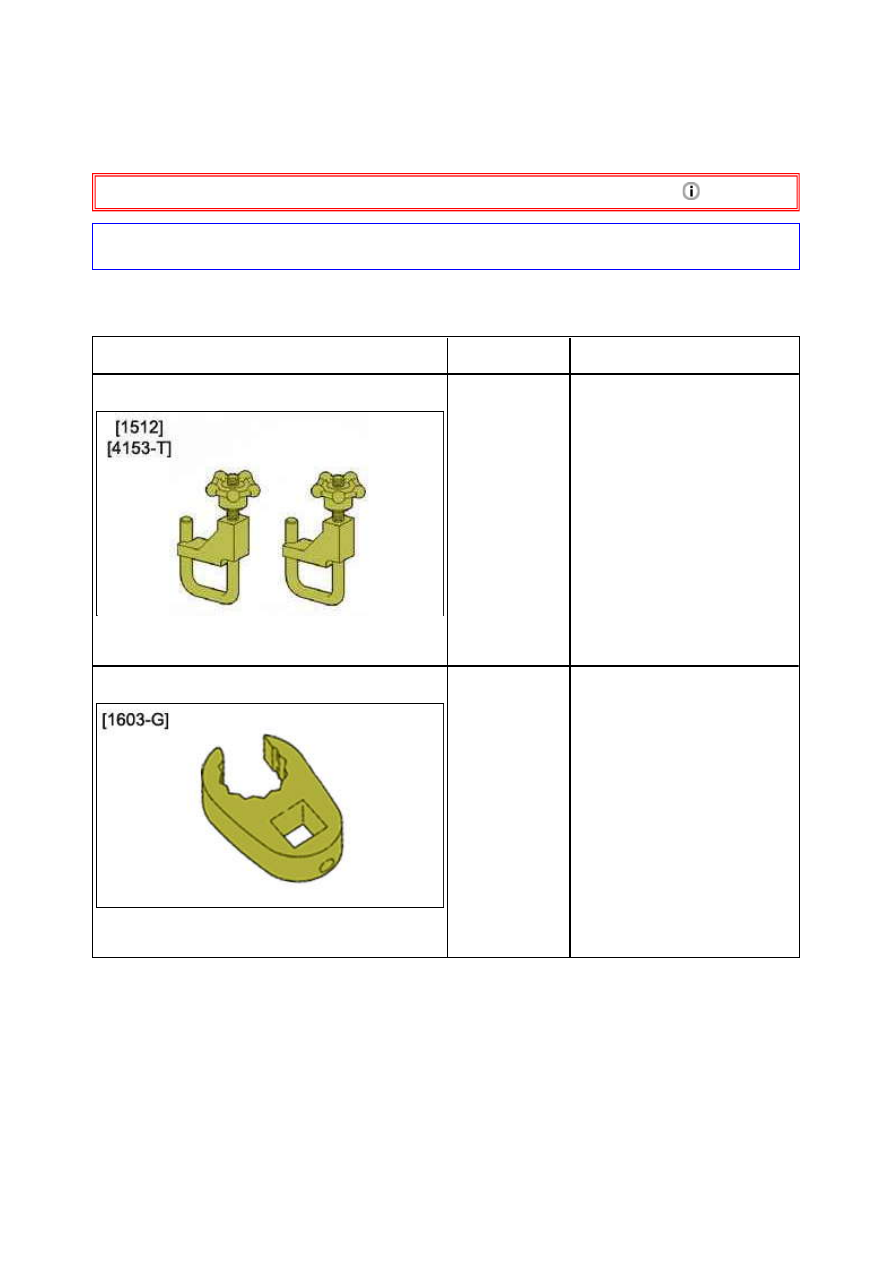

инструмент

Номер
(реферанс)

Обозначение

Рисунок : E5AG085T

[1512]
[4153­T]

комплект из двух зажимов для
шланга

Рисунок : E5APZYZT

[1603­G]

трубный ключ

ПРИМ ЕЧАНИЕ : Защитите радиатор системы охлаждения.

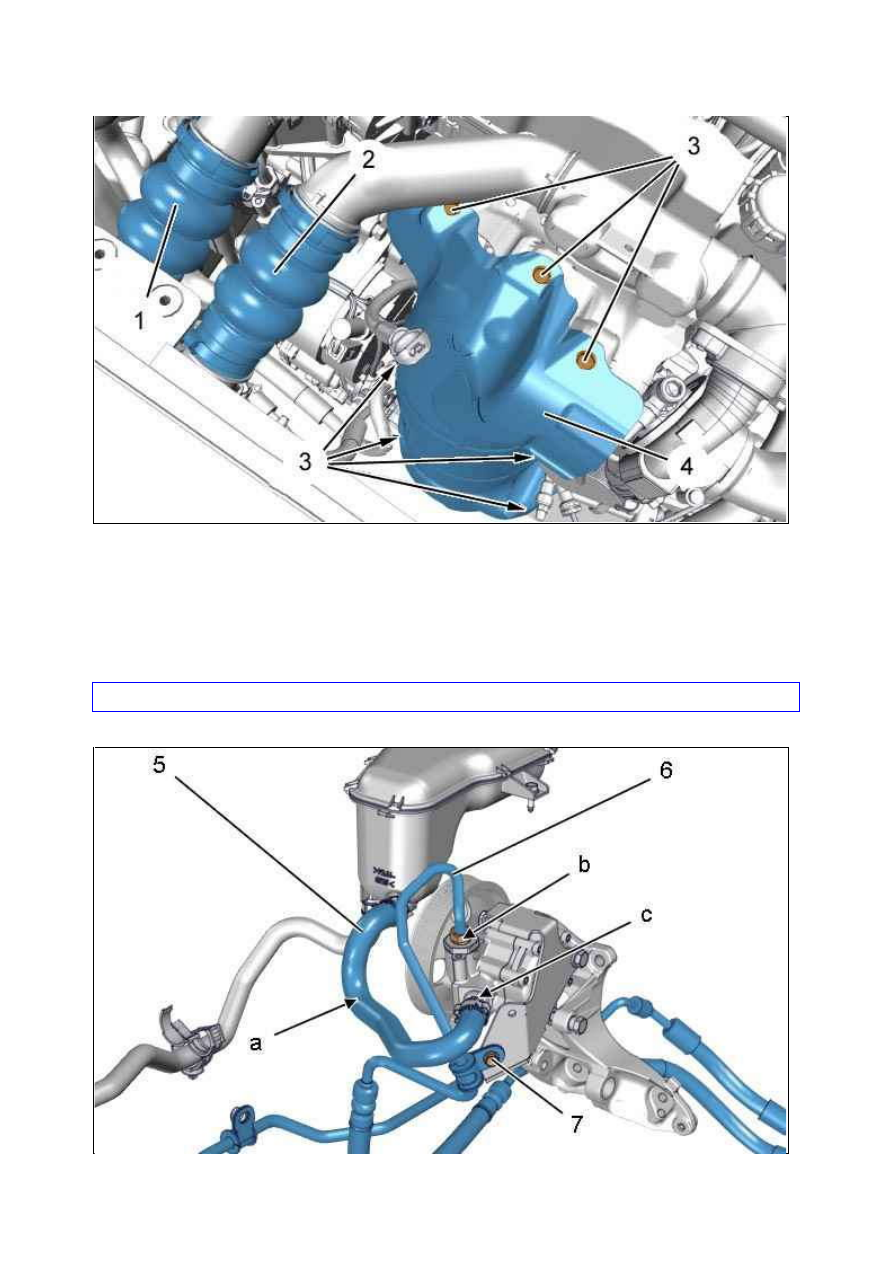

Снимите :



Воздуховоды (1) и (2)



болтов (3)



Тепловой экран (4)

ВНИМ АНИЕ : Защитите генератор от попадания на него масла.

Рисунок : B1BM16JD

Зажмите подводящий шланг насоса гидроусилителя рулевого управления (5) (в "a") ; С помощью
приспособления [1512 / 4153­T].
Ослабьте трубку высокого давления усилителя рулевого управления (6) (в "b") ; С помощью приспособления
[1603­G].
Снимите болтов (7).
Отсоедините (Подготовьте емкость для слива жидкости усилителя рулевого управления) :



Трубку высокого давления усилителя рулевого управления (6) (в "b")



Трубку подачи жидкости в насос усилителя рулевого управления (5) (в "c")

Заглушить отверстия органов гидравлической системы ; С помощью временных заглушек.

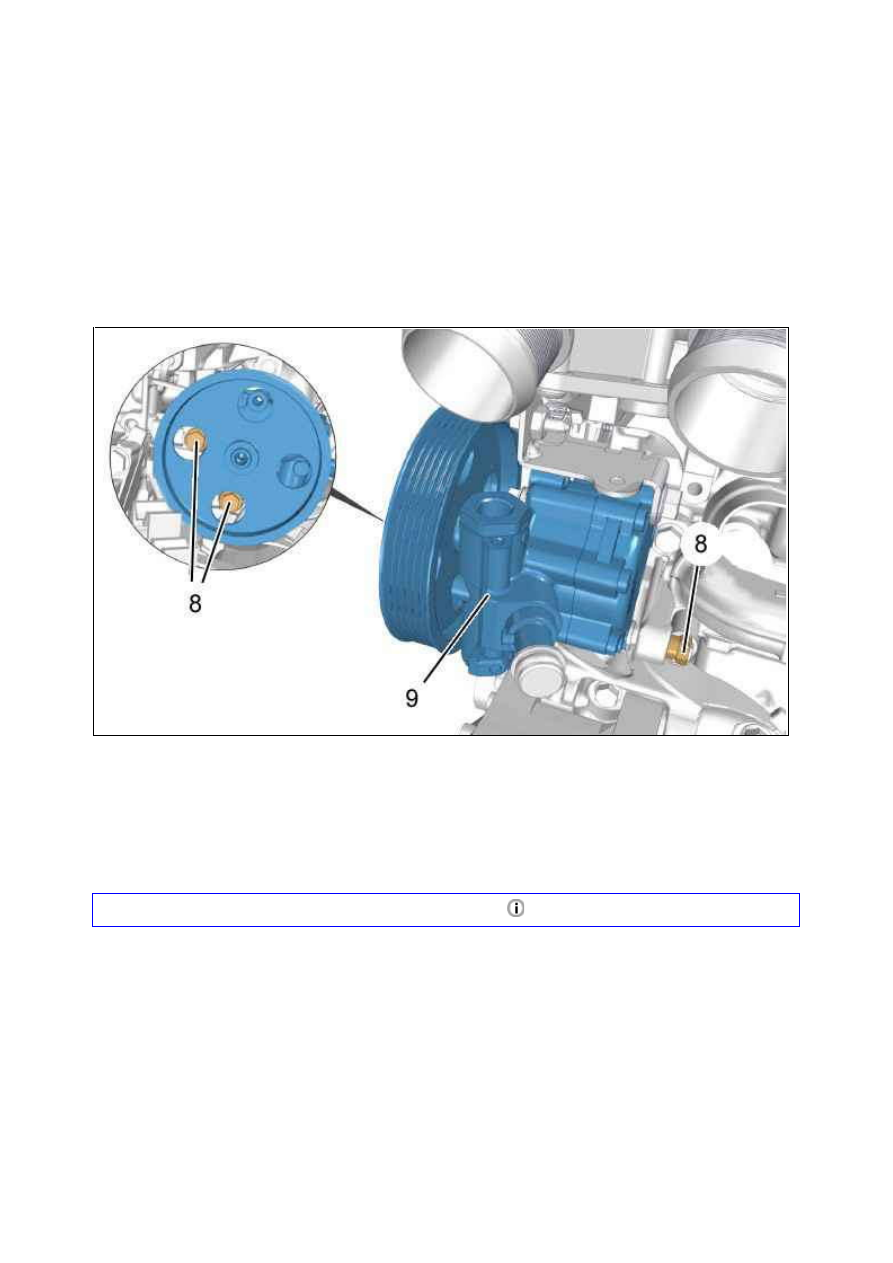

Снимите :



болтов (8)



Насос усилителя рулевого управления (9)

3. У становка

ВНИМ АНИЕ :

Соблюдайте требуемые моменты затяжки

.

Рисунок : B3EM09FD

Рисунок : B3EM09GD

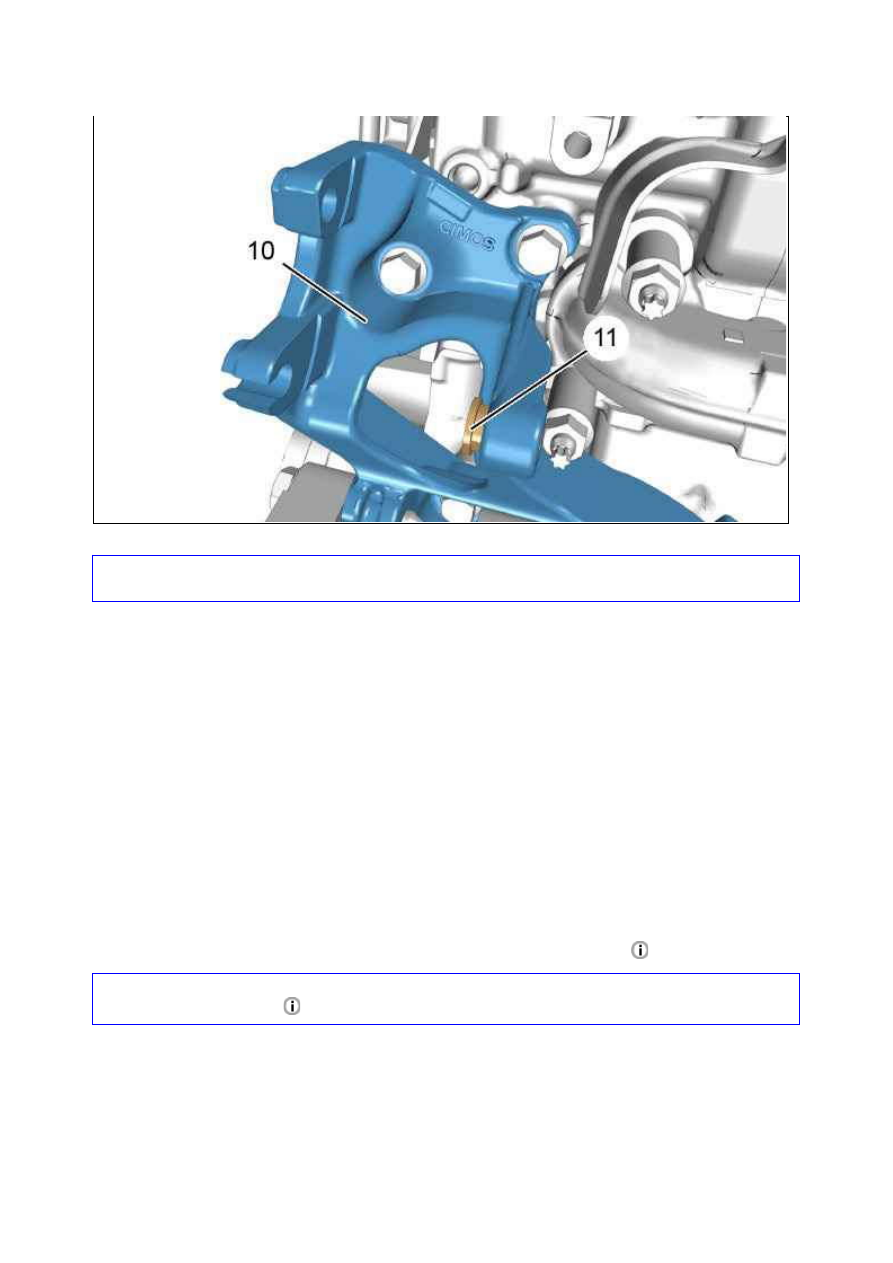

ВНИМ АНИЕ :  Перед  повторной  установкой  усилителя  рулевого  управления  проверьте  наличие  втулки
(11) на его опоре (10).

Установите :



Насос усилителя рулевого управления (9)



болтов (8)

Присоедините :



Трубку подачи жидкости в насос усилителя рулевого управления (5) (в "a")



Трубку высокого давления усилителя рулевого управления (6) (в "b")

Установить винт (7).
Затяните трубку высокого давления усилителя рулевого управления (6) (в "b") ; С помощью приспособления
[1603­G].
Снимите приспособление [1512 / 4153­T].
Установите :



Тепловой экран (4)



болтов (3)



Воздуховоды (1) и (2)



Снимите ремень привода навесного оборудования

Подсоедините обратно аккумуляторную батарею.

Залить рабочую жидкость в систему гидроусилителя рулевого управления

.

ВНИМ АНИЕ

:

Выполните  операции,  которые  необходимо  выполнить  после  снятия

аккумуляторной батареи

.

Рисунок : B1BM16KD
