СНЯТИЕ ­ У СТАНОВК А : НАСОС У СИЛИТЕЛЯ РУ ЛЕВОГО У ПРАВЛЕНИЯ (GEP)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

Диагностический прибор.

2. Снятие

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Открывайте контур осторожно, чтобы не допустить попадания в него частиц загрязнений.

Снимите : Заливная горловина бачка жидкости стеклоомывателя .
Разблокировать болты правого переднего колеса.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите :



Болты колеса (Передний правый)



Переднее правое колесо



Передний бампер

Слейте масло из контура усилителя рулевого управления

.

Установите емкость под бачок с жидкостью стеклоомывателя (1).
Снимите : The electric screenwash pump (2) (в "a").
Слейте : Бачок стеклоомывателя (1).
Снимите :



Гайку (3)



Бачок стеклоомывателя (1)

Рисунок : B1BPS8SD

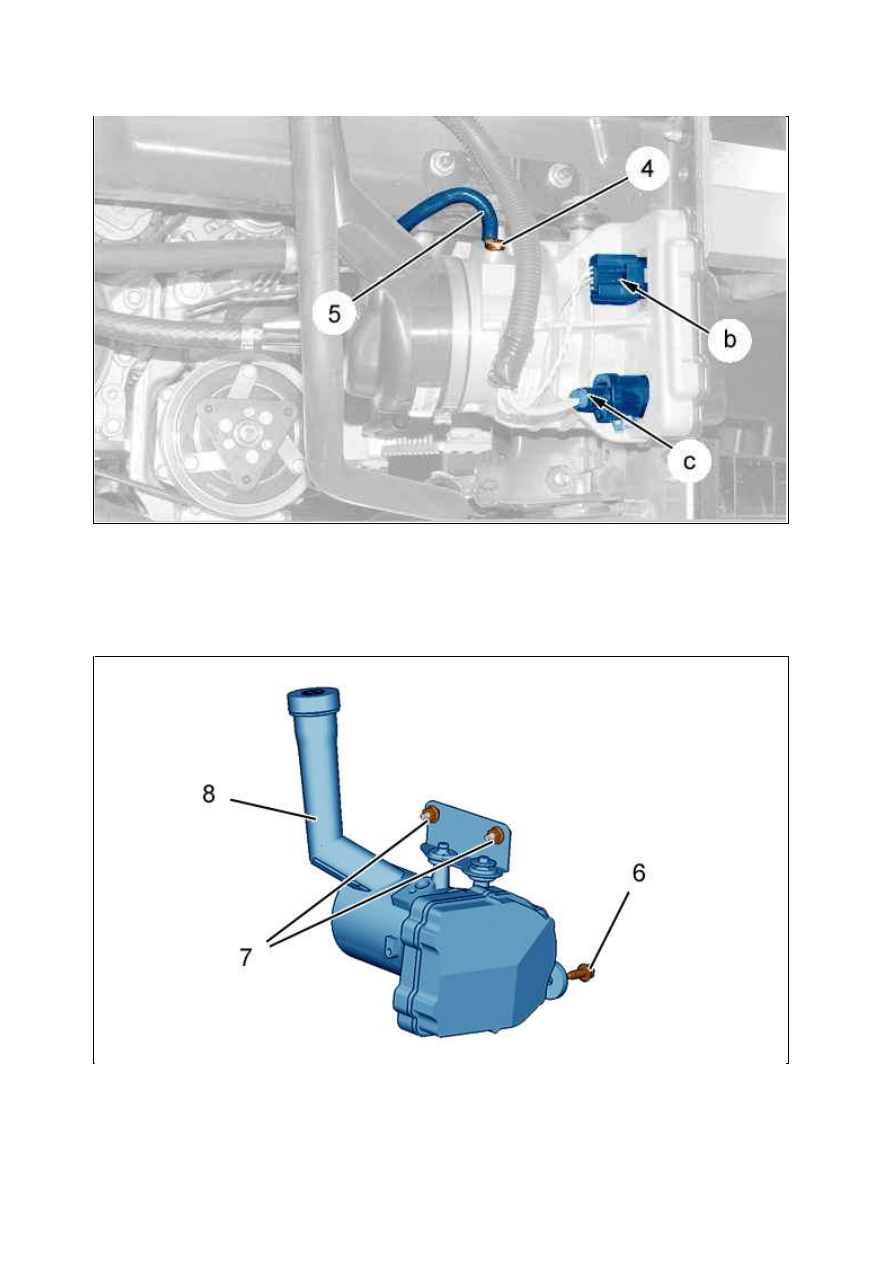

Снимите болт (4).
Отсоедините трубку (5).
Заглушить отверстия органов гидравлической системы.
Отключить электрических разъема ( в "b", "c").

Снимите :



Болт (6)



Гайки (7)



Узел электронасоса усилителя рулевого управления (8)

Рисунок : B1BM16HD

Рисунок : B3EG0JDD

3. У становка

ВНИМ АНИЕ : Соблюдайте требуемые моменты затяжки.

Установите :



Узел электронасоса усилителя рулевого управления (8)



Гайки (7)



Болт (6)

Подсоедините заново разъемов  (в "b", "c").

ПРИМ ЕЧАНИЕ : При каждом снятии периодически заменяйте уплотнительное кольцо трубки (5).

Подсоедините шланг (5).
Установите болт (4).
Установите :



Бачок стеклоомывателя (1)



Гайку (3)



The electric screenwash pump (2) (в "a")



Передний бампер



Переднее правое колесо



Болты колеса (Передний правый)

Затянуть колесные болты.
Установите : Заливная горловина бачка жидкости стеклоомывателя (1).

ВНИМ АНИЕ

:

Выполните  операции,  которые  необходимо  выполнить  после  снятия

аккумуляторной батареи

.

Подсоедините обратно аккумуляторную батарею.

Заполните и продуйте гидравлический контур усилителя рулевого управления

.

4. Программирование

Выполните телекодирование компьютера узла электронасоса усилителя рулевого управления ; С помощью
диагностического прибора.

Моменты затяжки :



У силитель рулевого управления



колеса

СНЯТИЕ ­ У СТАНОВК А : РЕМ ЕНЬ ПРИВОДА НАВЕСНОГО ОБОРУ ДОВАНИЯ

( РУ ЛЕВОЕ У ПРАВЛЕНИЕ БЕЗ У СИЛИТЕЛЯ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Рычаг для сжатия пружины динамического натяжителя (­).0188­Z.
[2] штифт для динамического натяжного ролика (­).0194­F.

2. Снятие

Отсоединить аккумуляторную батарею .
Снимите :



Переднее правое колесо



Защитного щитка под двигателем

2.1. Автомобиль без кондиционера

Рисунок : E5AM06BD
