СНЯТИЕ – У СТАНОВК А : ПЕРЕДНЕГО СИДЕНЬЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Снятие

Выполните следующие операции :



Выключить зажигание



Подождать 3 минут, прежде чем отсоединять аккумуляторную батарею



Отсоединить аккумуляторную батарею

Рисунок : E5AP30WD

18.01.2012

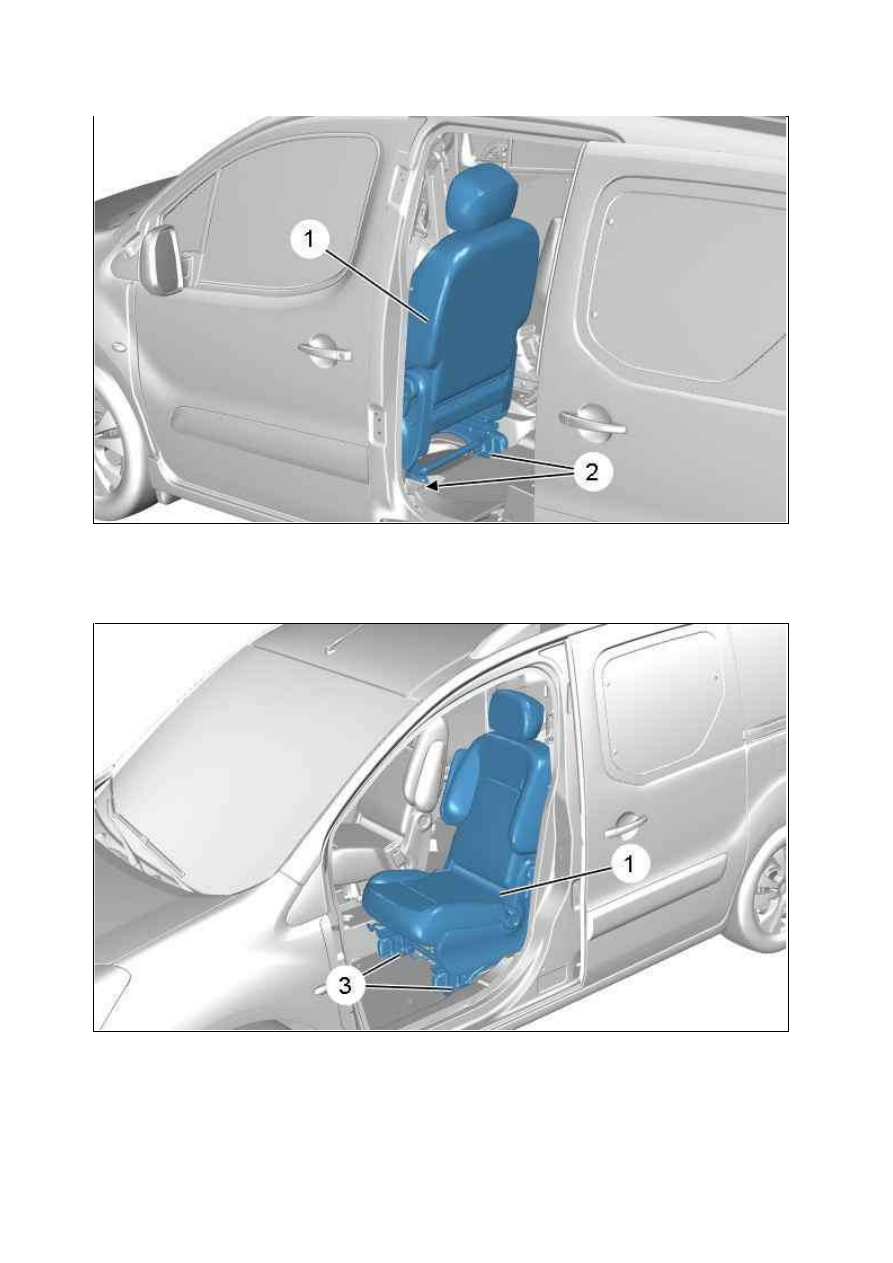

Сдвинуть переднее сиденье (1) вперед до упора.
Отвернуть болты (2).

Сдвиньте максимально назад переднее сиденье (1).
Отвернуть болты (3).

Рисунок : C5GM0U0D

Рисунок : C5GM0U1D

18.01.2012

ПРИМ ЕЧАНИЕ :  Откинуть  назад  переднее  сиденье  (1)  (Для  облегчения  доступа  к  электрическому
разъему).

Отсоединить ­ Отделите жгут проводов (4) (в "a") ; С помощью приспособления [1].
Отключить электрических разъема  (в "b") (в зависимости от комплектации).

ПРИМ ЕЧАНИЕ : Для выполнения следующей операции требуется 2 человек.

Снимите : Переднее сиденье (1).

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затяните болта (2), (3) моментом 2,8 ± 0,5 дН.м.
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Проверьте правильность функционирования электрооборудования.

Рисунок : C5GM0U2D

18.01.2012

РАЗБОРК А ­ СБОРК А : ПЕРЕДНЕГО СИДЕНЬЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Разборка

Снять переднее сиденье

.

2.1. Подлокотник

Рисунок : E5AP30WD
