Peugeot Partner (B9). Руководство - часть 411

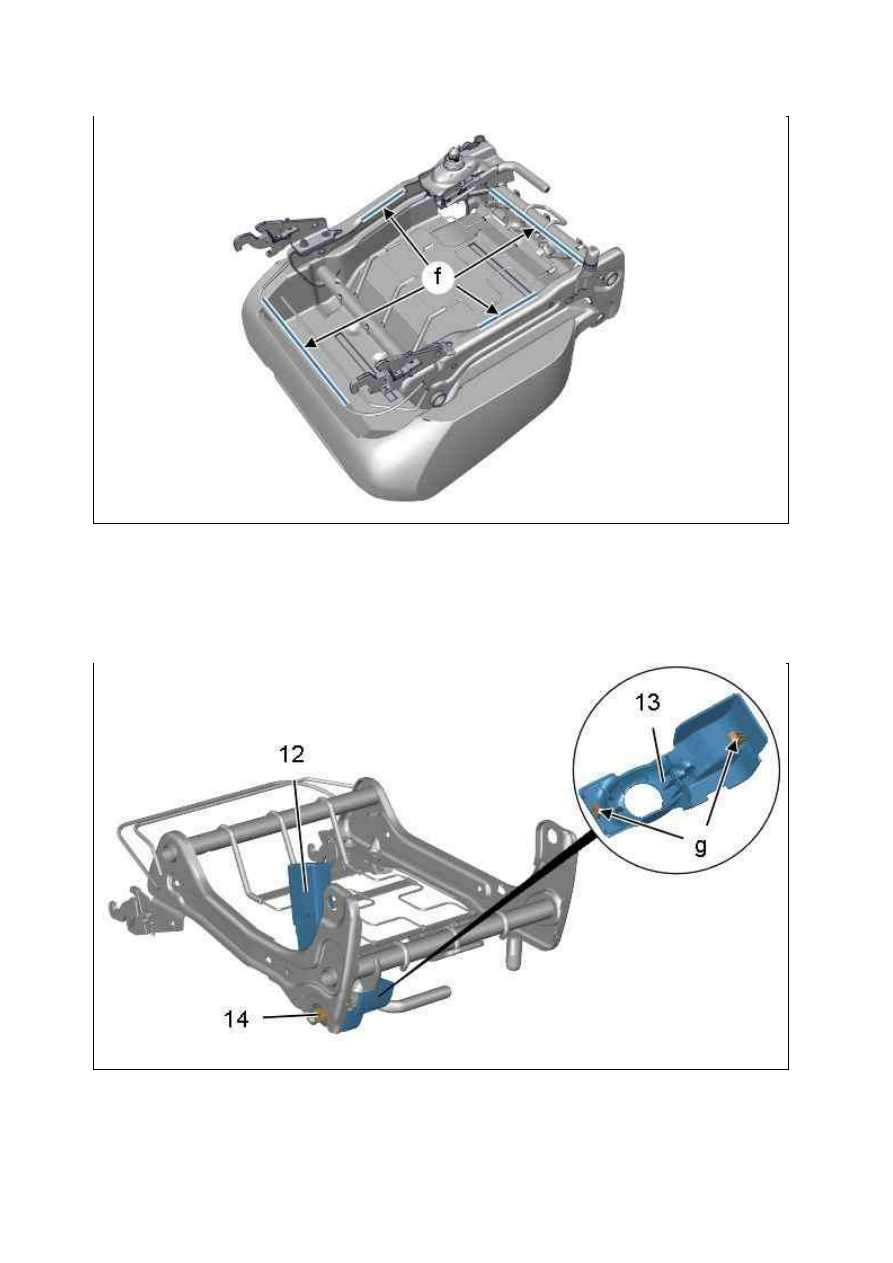

Отсоедините и снимите : Подушку сиденья ( в "f").

ПРИМ ЕЧАНИЕ : При снятии чехла сиденья со вспененного основания : Не допускать отрывания "липких"
застёжек крепления.

Отсоединить крышку (13) ( в "g").
Снимите :



Крышку (13)



Болт (14)

Рисунок : C5GM0UXD

Рисунок : C5GM0UYD

18.01.2012



Замок ремня безопасности (12)

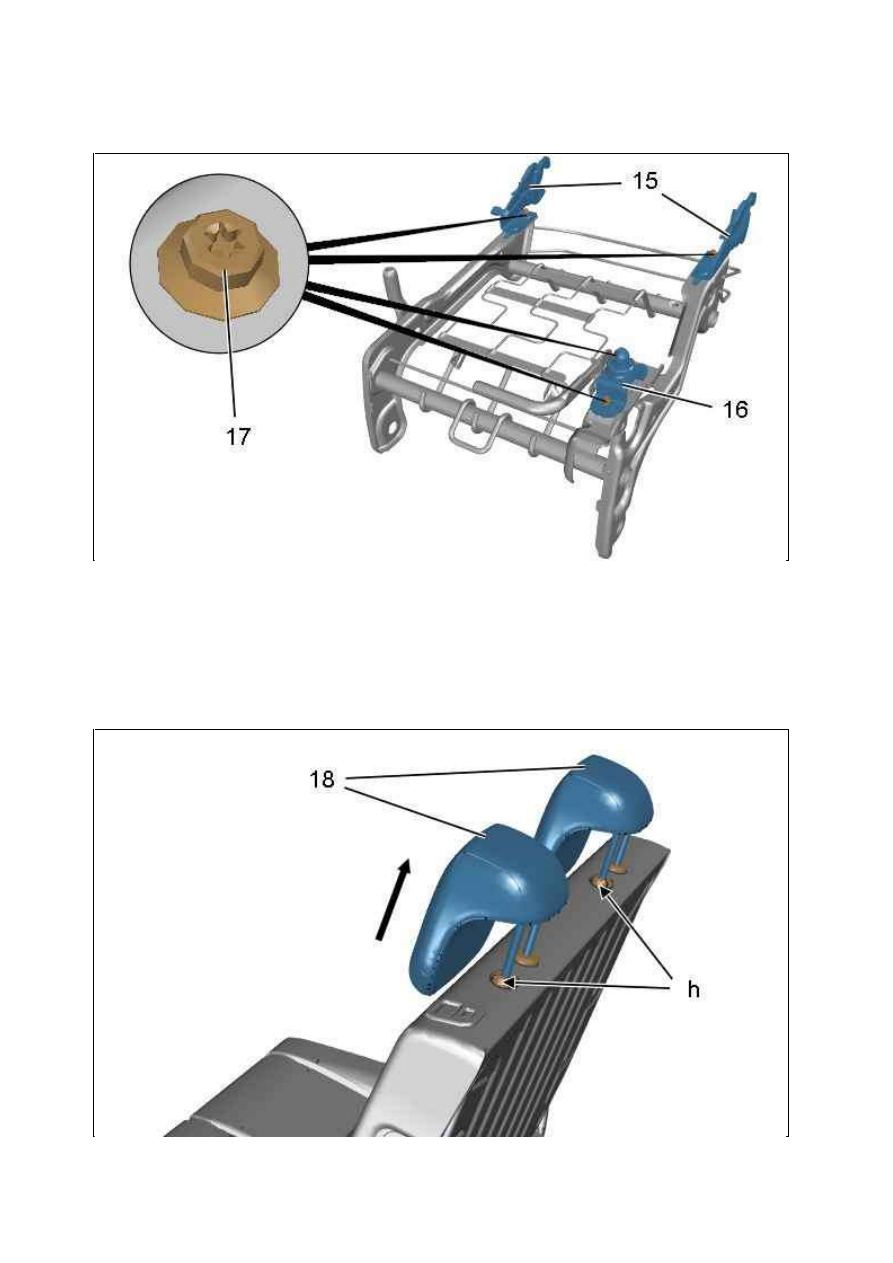

Снимите :



болтов (17)



Крепления (15), (16) подушки заднего сиденья

2.3. Спинка заднего многоместного сиденья (2/3)

Рисунок : C5GM0UZD

Рисунок : C5GM0V0D

18.01.2012

Отсоединить : Задние подголовники (18) ( в "h") ; С помощью приспособления [1].
Отделите и уберите : Задние подголовники (18) (в соответствии со стрелкой ).

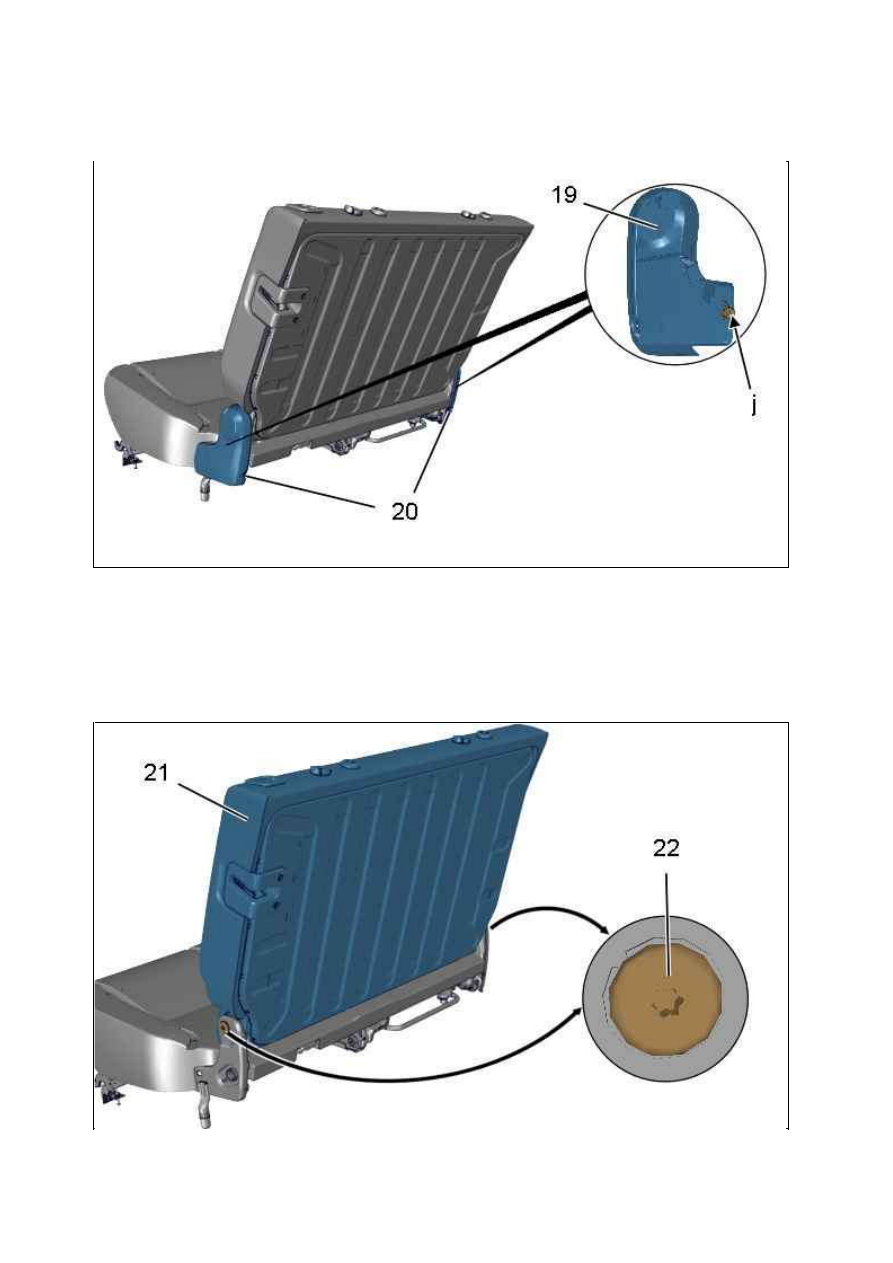

Отсоединить :



Пластиковые заклепки (20)



Боковые картеры (19) ( в "j") ; С помощью приспособления [1]

Снимите : Боковые картеры (19).

Рисунок : C5GM0V1D

Рисунок : C5GM0V2D

18.01.2012

Снимите :



болтов (22)



Спинку заднего сиденья (21)

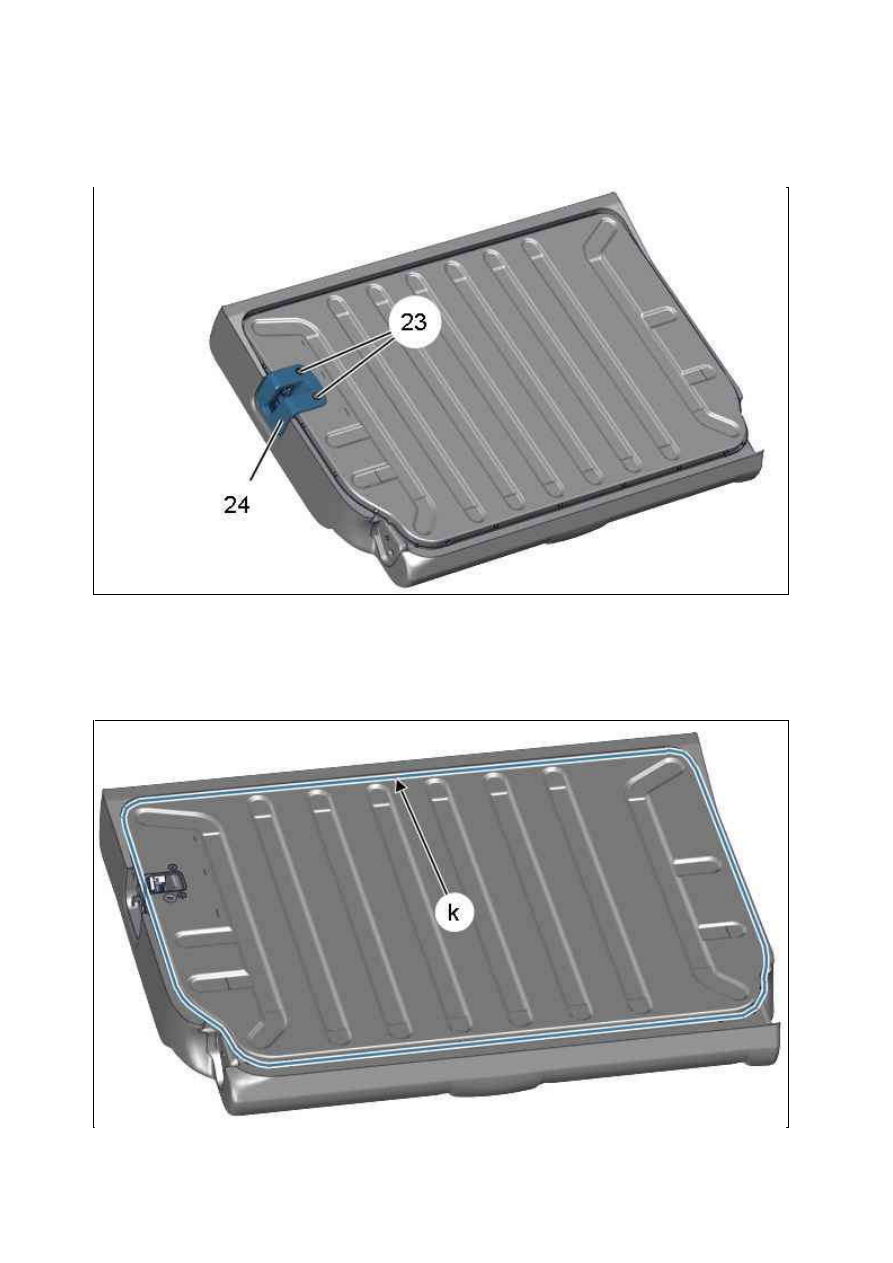

Снимите :



болтов (23)



Накладку рукоятки откидывания спинки (24)

Рисунок : C5GM0V3D

Рисунок : C5GM0V4D

18.01.2012
