Peugeot Partner (B9). Руководство - часть 382

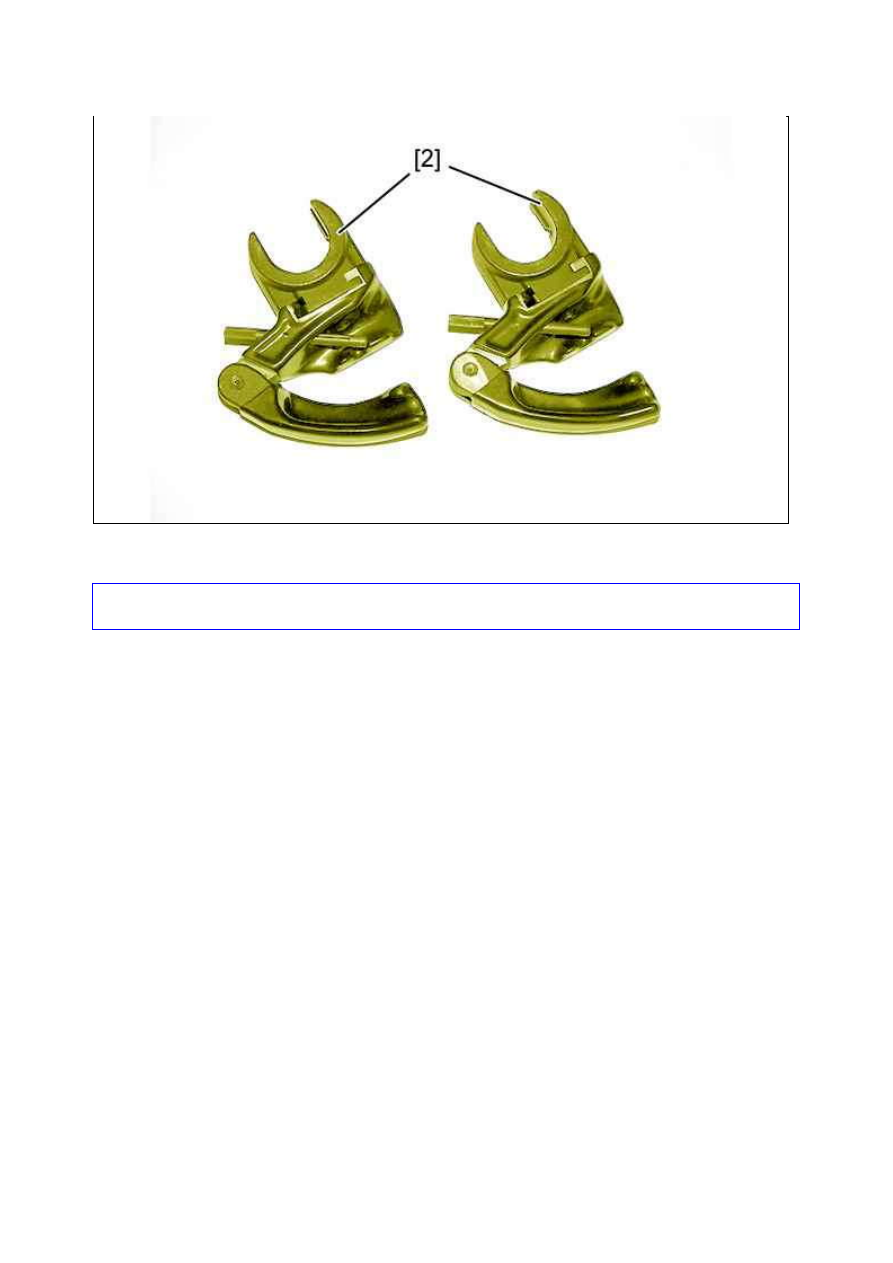

[2] Набор из двух чашек к приспособлению для сжатия пружин подвески : Тип FACOM U.89 JM.

ВНИМ АНИЕ :  Проверьте  присутствие  и  состояние  защитных  резиновых  колпаков  на  фиксированных  и
подвижных чашках приспособление для сжатия пружин.

2. Снятие

Поднимите и зафиксируйте неподвижно автомобиль, вывесив задние колеса.

2.1. С правой стороны

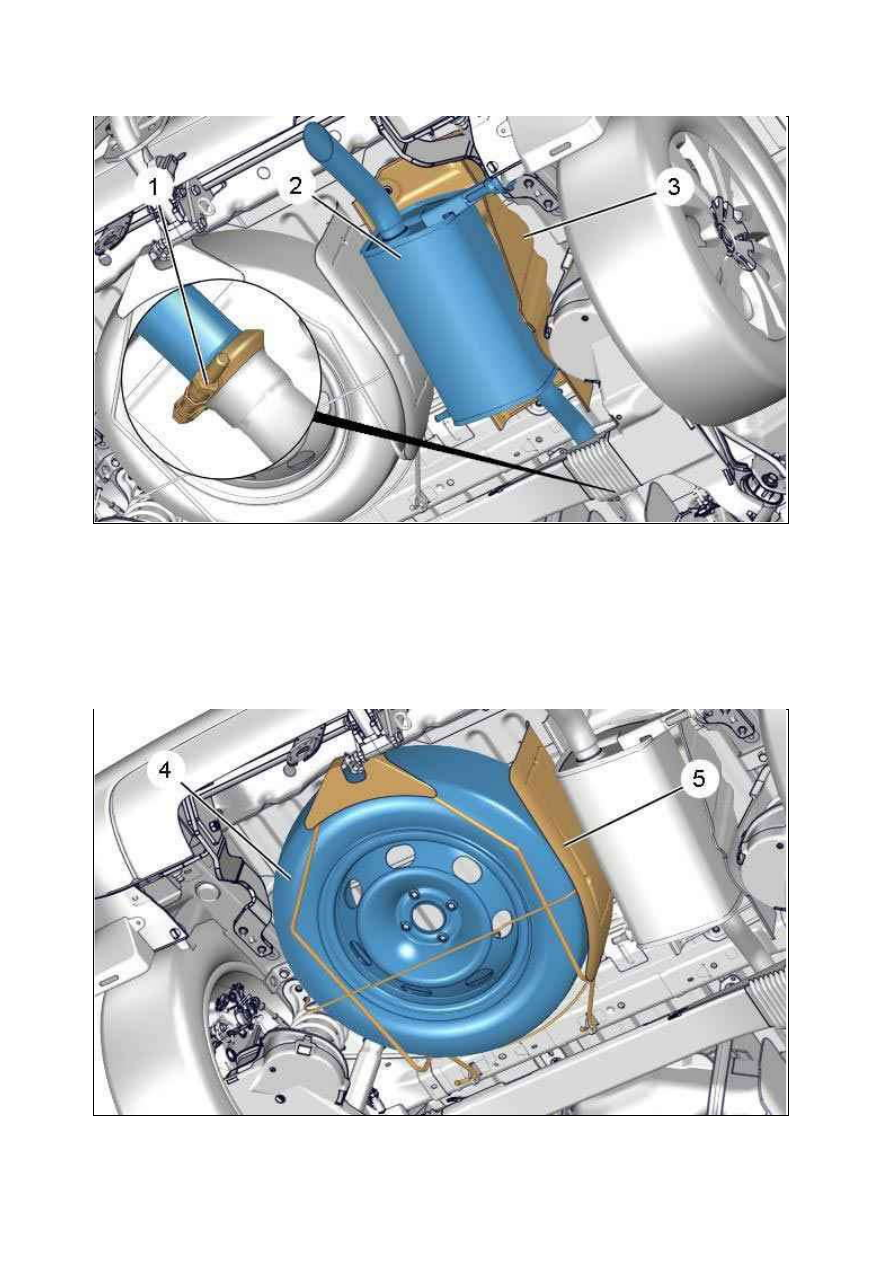

Рисунок : E5AM0APD

Снимите :



Хомут (1)



Глушитель выпускной системы (2)



Тепловой экран (3)

2.2. С левой стороны

Снимите :

Рисунок : B1JM09DD

Рисунок : B3BM07WD



Запасное колесо (4)



Кожух запасного колеса (5)

2.3. Снятие  (продолжение)

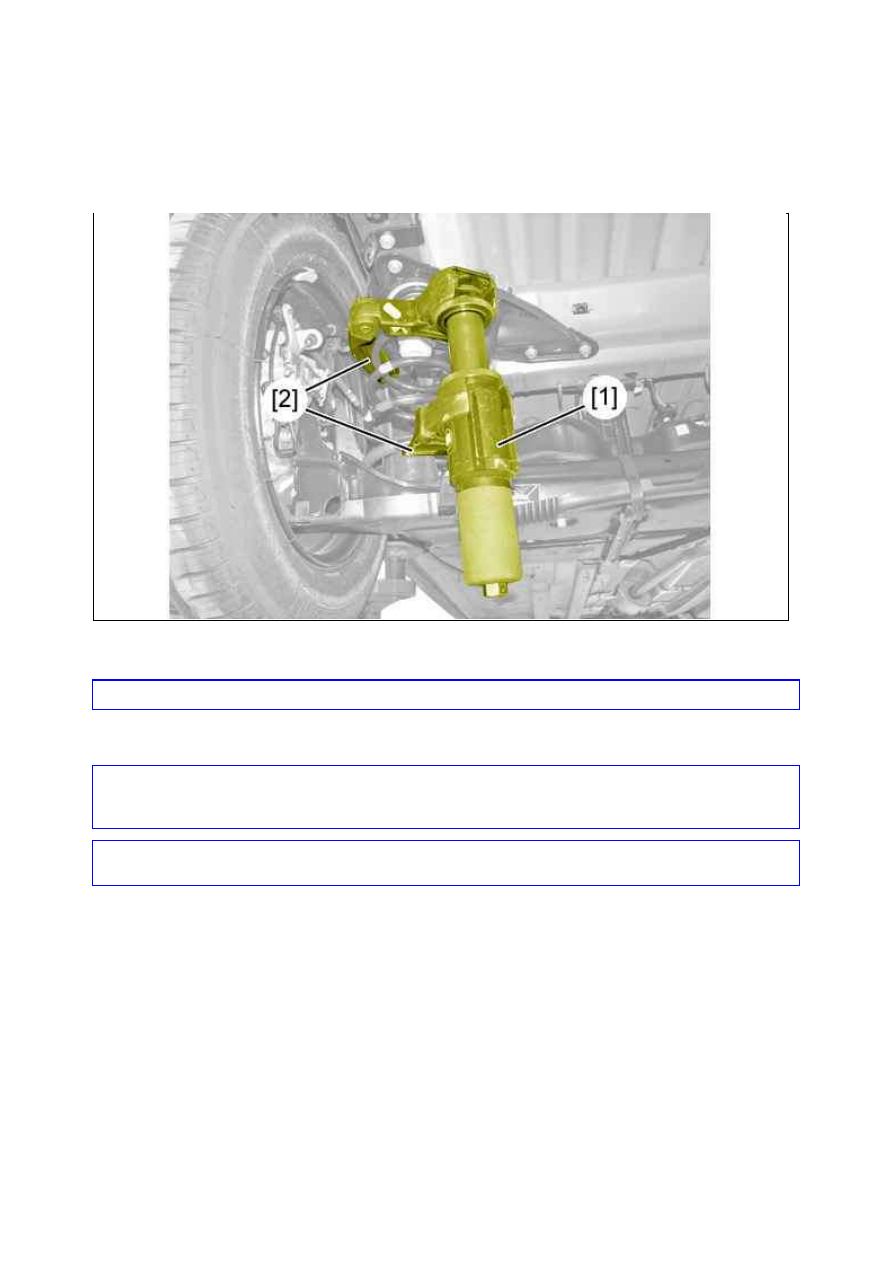

Установите приспособления [1], [2] на пружину подвески .

ВНИМ АНИЕ : При сжатии пружины следите за тем, чтобы ее витки не соприкасались.

Сожмите пружину подвески .
Снимите пружину задней подвески .

ВНИМ АНИЕ :  Проверьте  состояние  пружин  подвески  (отсутствие  следов  ударов,  царапин  или  очагов
коррозии)  .  Слой  краски  на  пружинах  подвески  не  должен  быть  поврежден  так,  чтобы  был  виден  голый
металл.

ВНИМ АНИЕ :  Не  допускайте  прямого  контакта  пружины  подвески  с  металлическим  предметом  или
оборудованием.

3. У становка

Рисунок : B3BM07XD

Установите пружину задней подвески в чашки ; При помощи приспособлений [1], [2].

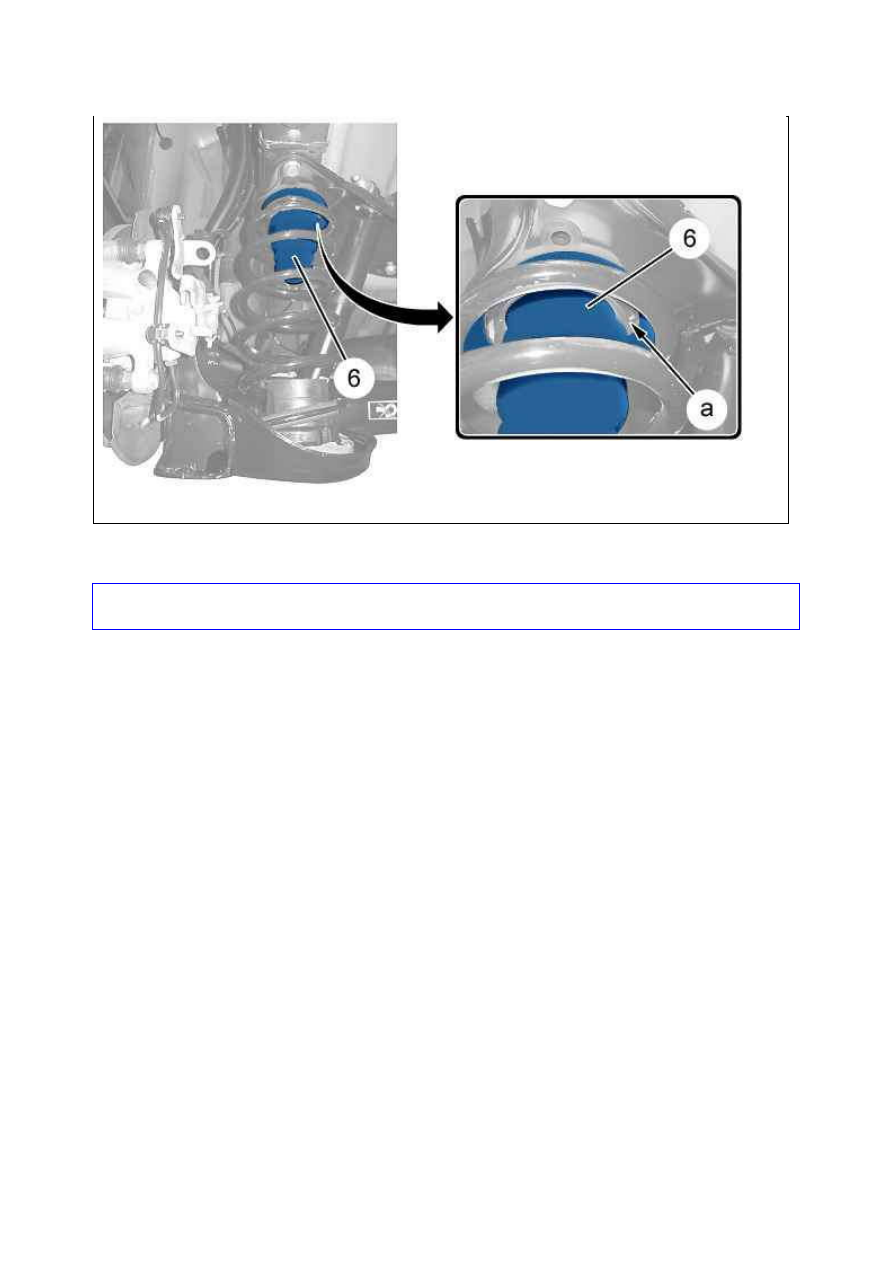

ВНИМ АНИЕ :  Расположите  пяту  верхней  чашки  (6)  так,  чтобы  конец  верхнего  витка  пружины  был
направлен к правой стороне автомобиля ( в "a" ).

Разожмите пружину задней подвески ; При помощи приспособлений [1], [2].

ПРИМ ЕЧАНИЕ : Проверьте расположение пружины задней подвески в чашках .

3.1. С левой стороны

Установите :



Кожух запасного колеса (5)



Запасное колесо (4)

3.2. С правой стороны

Установите :



Тепловой экран (3)



Глушитель выпускной системы (2)



Хомут ((1) ; Затянуть моментом

3.3. У становка  (продолжение)

Опустите автомобиль на землю.

Рисунок : B3BG01PD
