Peugeot Partner (B9). Руководство - часть 380

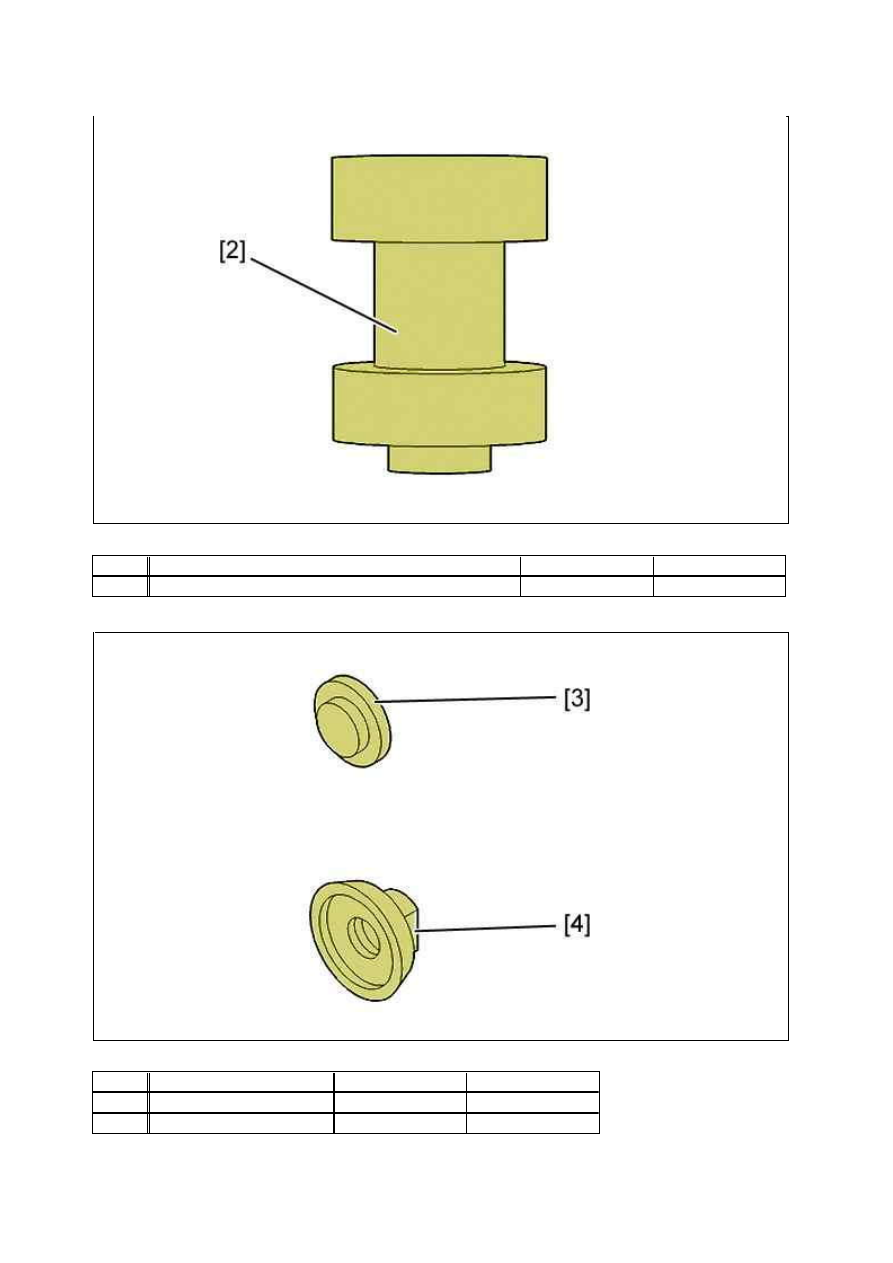

Рисунок : E5AP3GRD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[2]

устройство для снятия/установки подшипников качения  9501­T.E4

(­).0526­X

Рисунок : E5AP3GSD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[3]

вспомогательный вкладыш  9501­T.C2

(­).0621­E

[4]

съемник

9501­T.D5

(­).0621­K

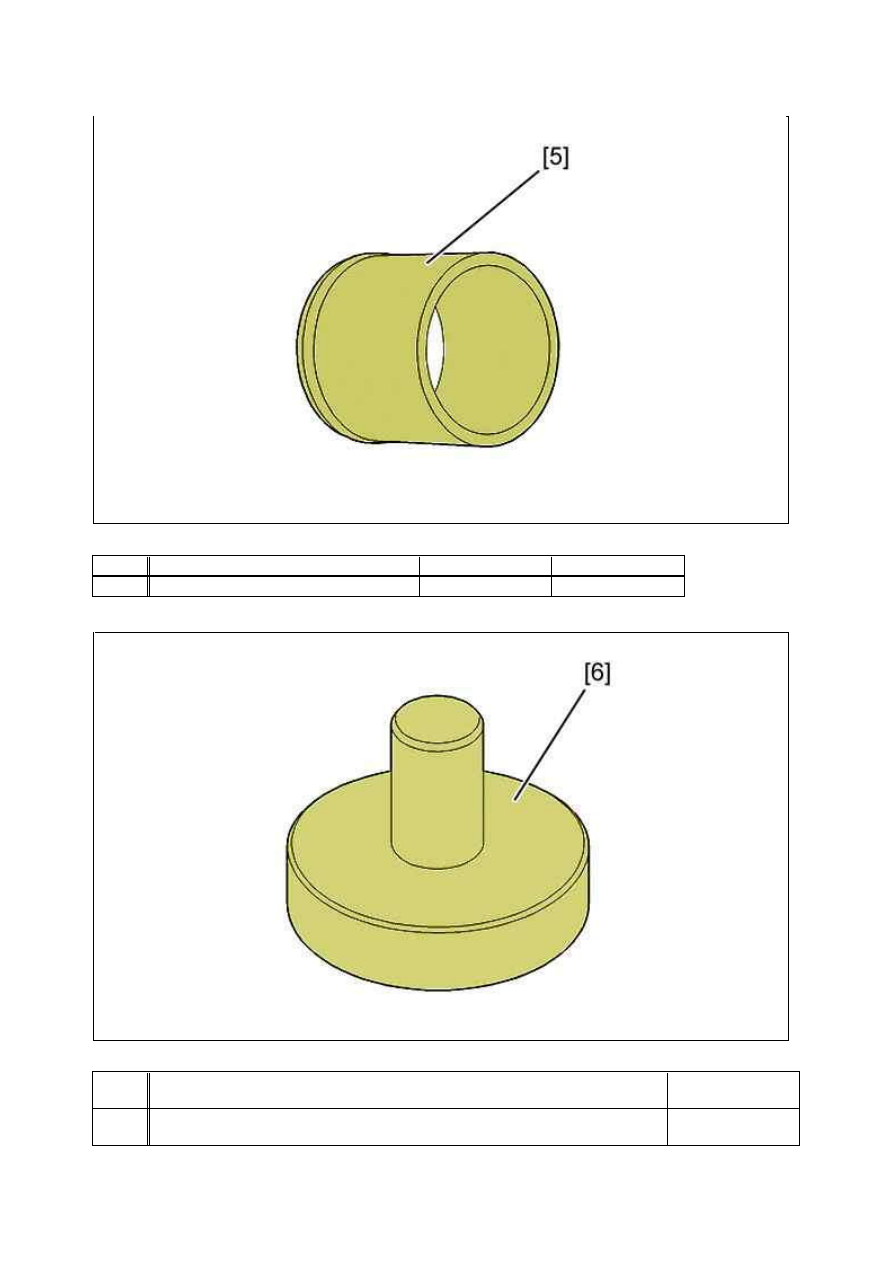

Рисунок : E5AP3GTD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[5]

оправка для установки крышки ступицы  5709­T.F2

(­).0619­F2

Рисунок : E5AP3GUD

М етка  Обозначение

Номер (реферанс)

[6]

Втулка для запрессовки мишени датчика частоты вращения заднего колеса ABS (­).0819

2. Предварительная операция

Снимите ступицу­задний тормозной диск

.

3. Снятие

3.1. М ишень датчика частоты вращения колеса ABS

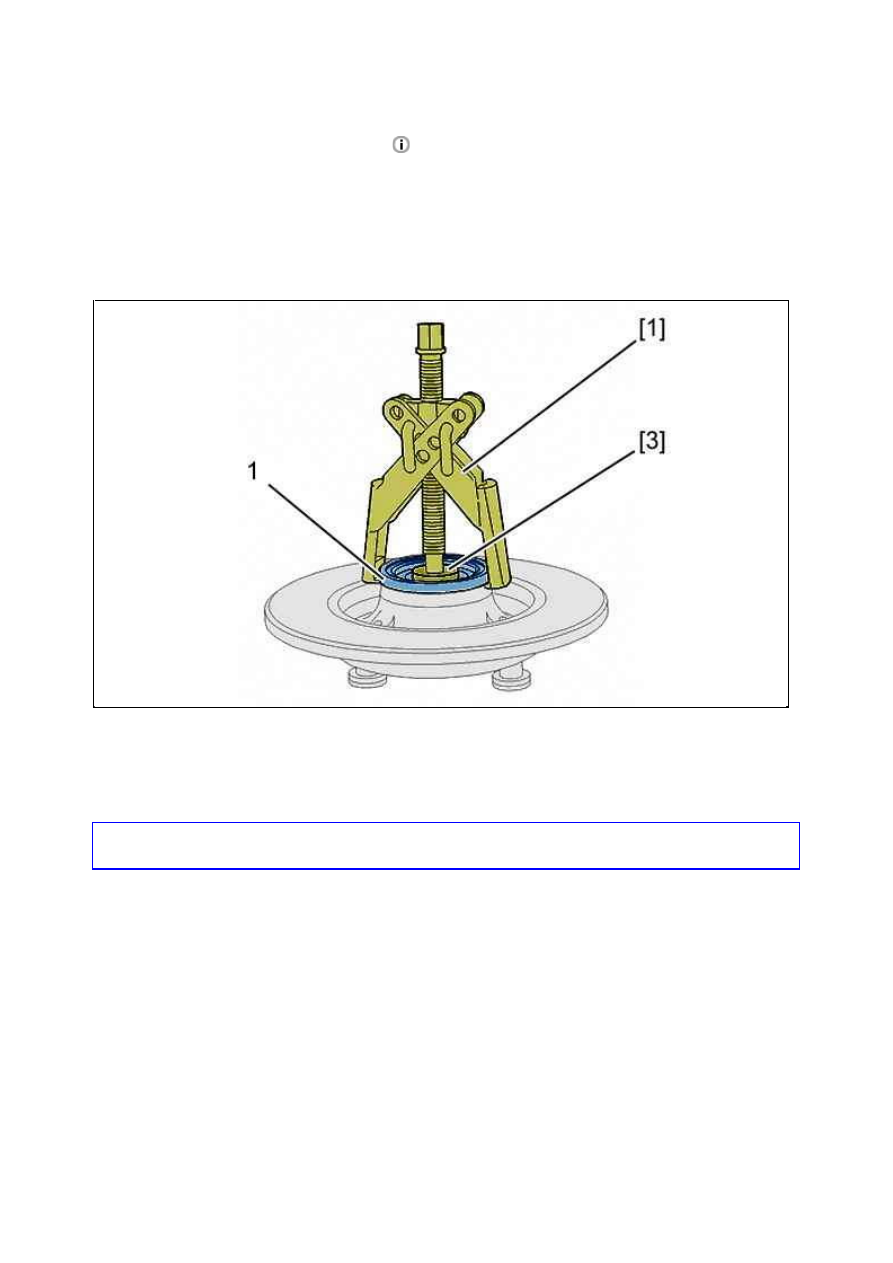

Установите два колесных болта в ступицу тормозного диска.
Поместите ступицу тормозного диска в тиски.

Установите приспособления [1] и [3].
Извлеките мишень датчика частоты вращения колеса ABS (1) ; С помощью приспособления [1].

ПРИМ ЕЧАНИЕ : В процессе снятия мишень датчика частоты вращения колеса разрушается.

ВНИМ АНИЕ :  После  каждого  снятия  необходимо  устанавливать  новую  мишень  датчика  частоты
вращения колеса.

3.2. Подшипник качения ступицы заднего тормозного диска

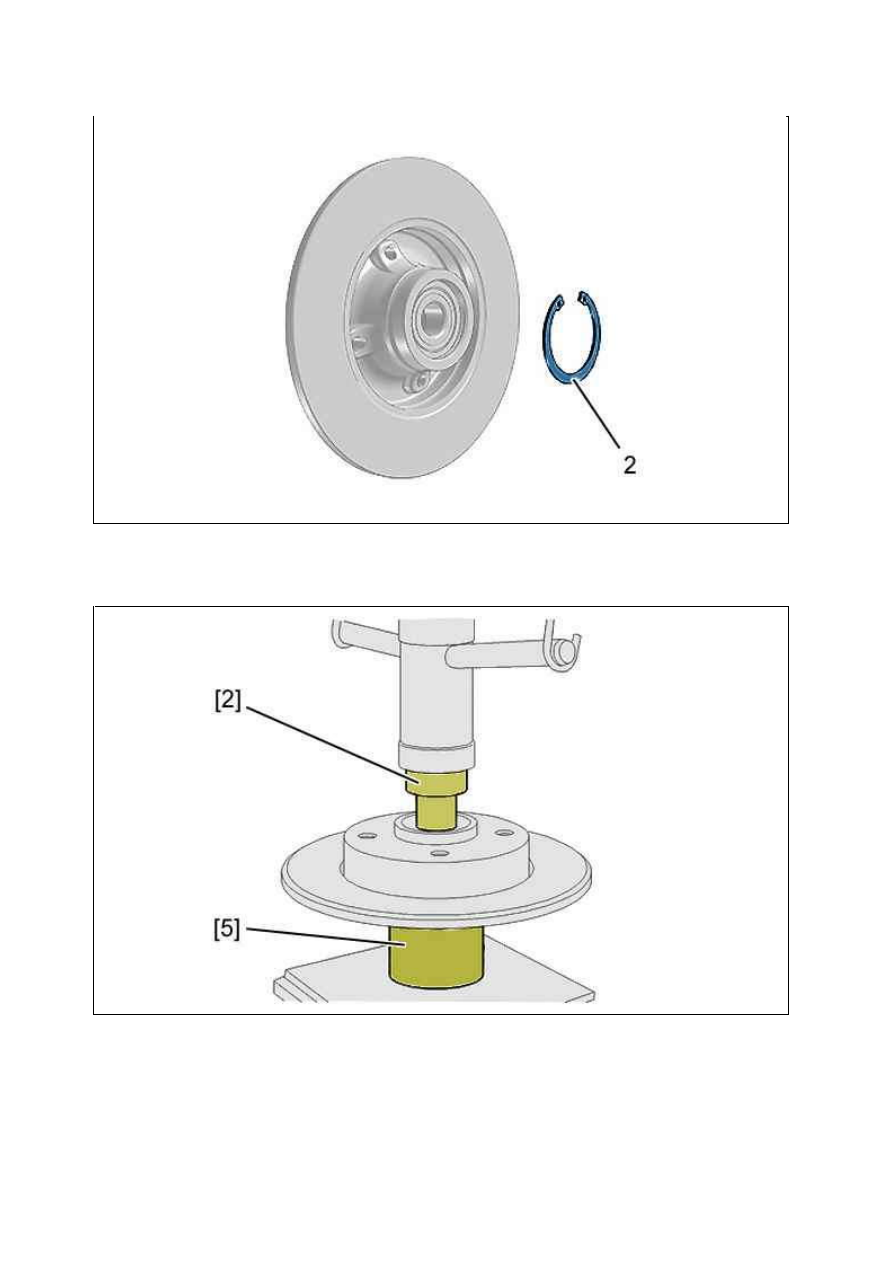

Рисунок : B3FP7RWD

Снимите стопорное пружинное кольцо, удерживающее подшипник (2).

Установите приспособления [2] и [5].
Извлечь подшипник с помощью пресса.

4. У становка

4.1. Особенности мишени датчика частоты вращения колеса ABS

Рисунок : B3FP7RXD

Рисунок : B3FP7RYD
