ВНИМ АНИЕ : На ступице заднего тормозного диска устанавливается мишень датчика частоты вращения
колеса ; Запрещается располагать ступицу заднего тормозного диска вблизи источников магнитного поля.
Не допускается загрязнение диска металлическими частицами.

ВНИМ АНИЕ :  Детали  должны  быть  чистыми,  и  на  них  должны  отсутствовать  следы  ненормального
износа или ударов.

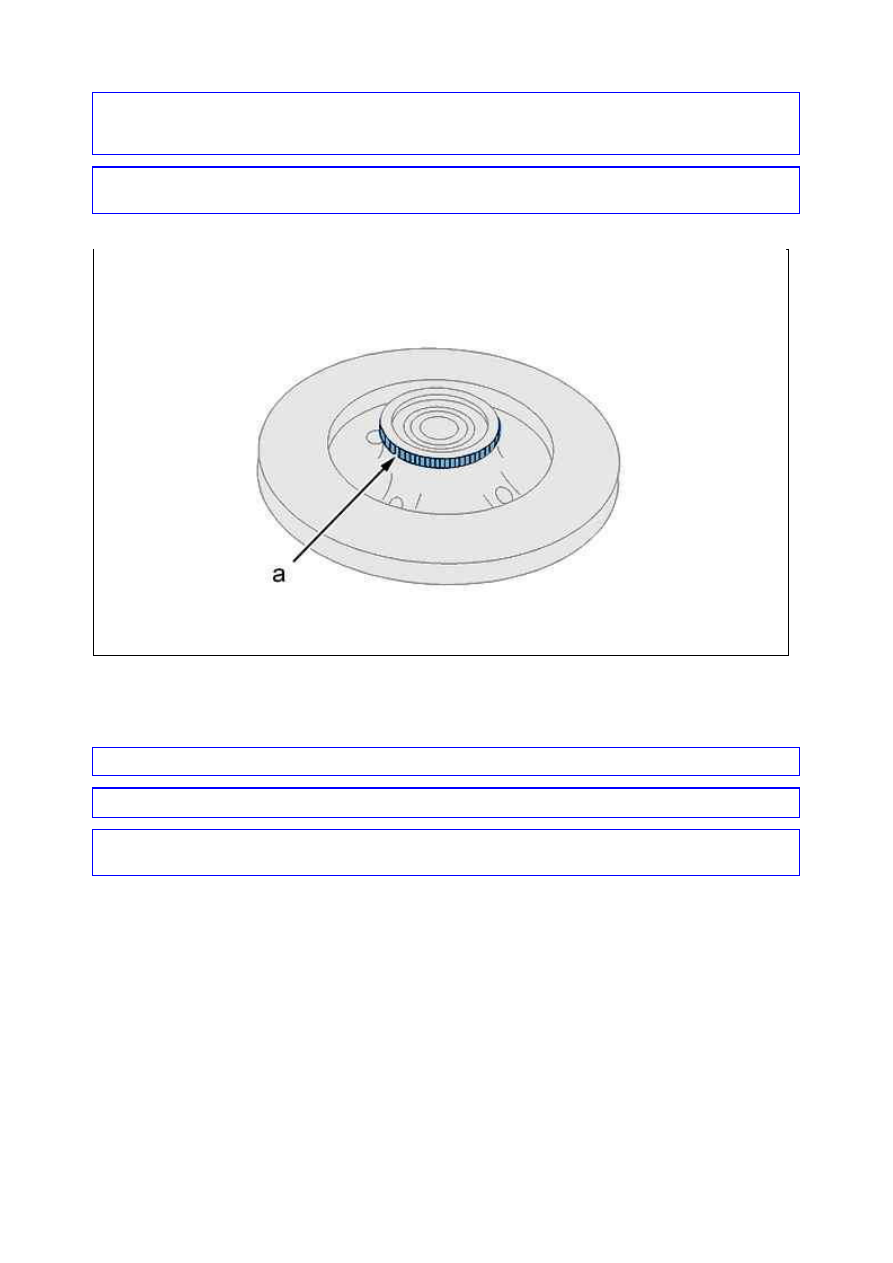

"a" Мишень датчика частоты вращения колеса ABS.

4.2. Подшипник качения ступицы заднего тормозного диска

ВНИМ АНИЕ : Используйте новые подшипники качения и стопорные кольца.

ВНИМ АНИЕ : Смажьте гнездо подшипника в заднем тормозном диске.

ВНИМ АНИЕ :  Детали  должны  быть  чистыми,  и  на  них  должны  отсутствовать  следы  ненормального
износа или ударов.

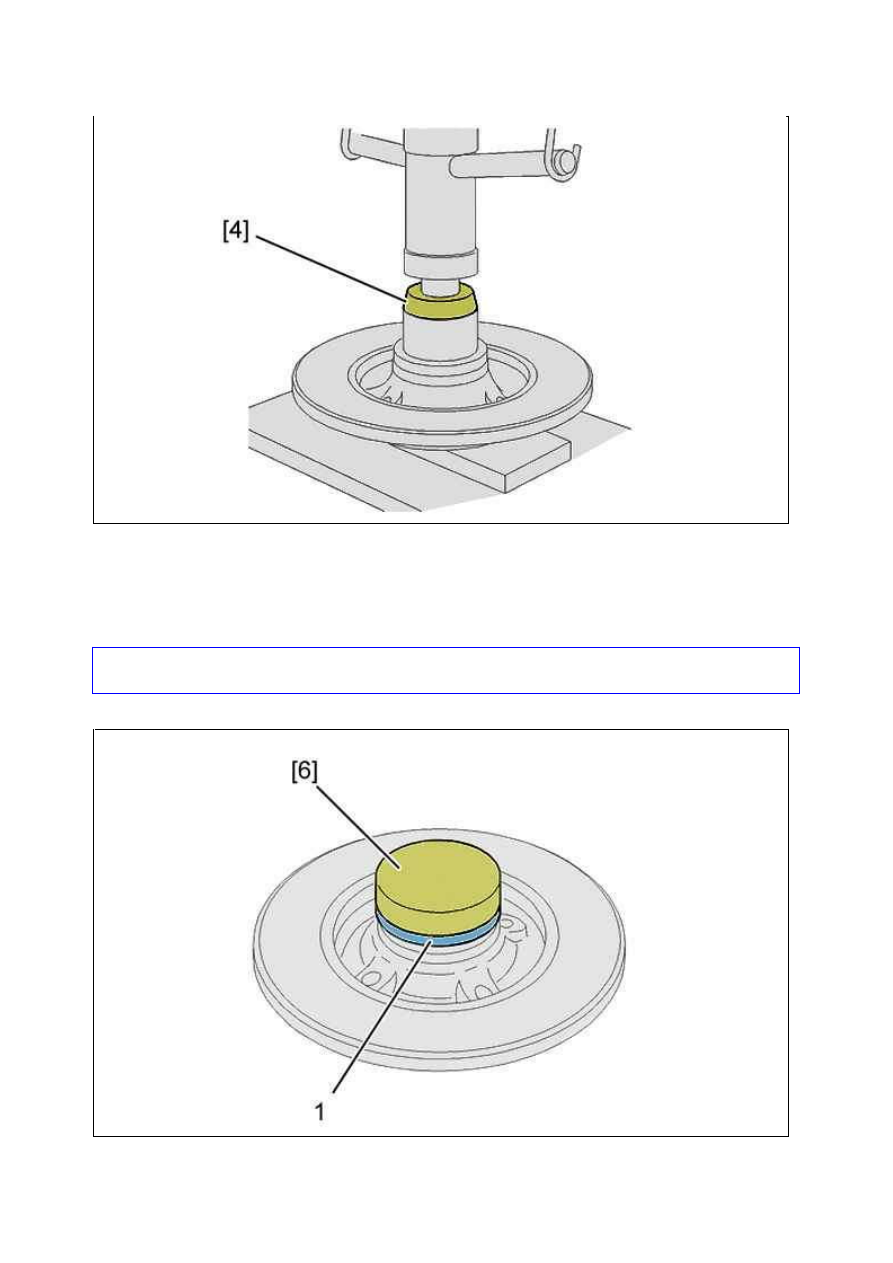

Рисунок : B3FP7RZD

Установите приспособление [4].
Установите с помощью пресса подшипник до упора.
Установить в гнездо новое стопорное кольцо (2) подшипника.

4.3. М ишень датчика частоты вращения колеса ABS

ВНИМ АНИЕ :  После  каждого  снятия  необходимо  устанавливать  новую  мишень  датчика  частоты
вращения колеса.

Рисунок : B3FP7S0D

Рисунок : B3FP7S1D

Расположите мишень датчика частоты вращения колеса (1) на ступице заднего тормозного диска.
Установите приспособление [6].
Установите мишень датчика частоты вращения колеса (1) до упора при помощи кувалды.

5. Дополнительная операция

У становите ступицу заднего тормозного диска

.

СНЯТИЕ ­ У СТАНОВК А : ПРУ ЖИНА ЗАДНЕЙ ПОДВЕСК И

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] приспособление для сжатия пружины : Тип M90.

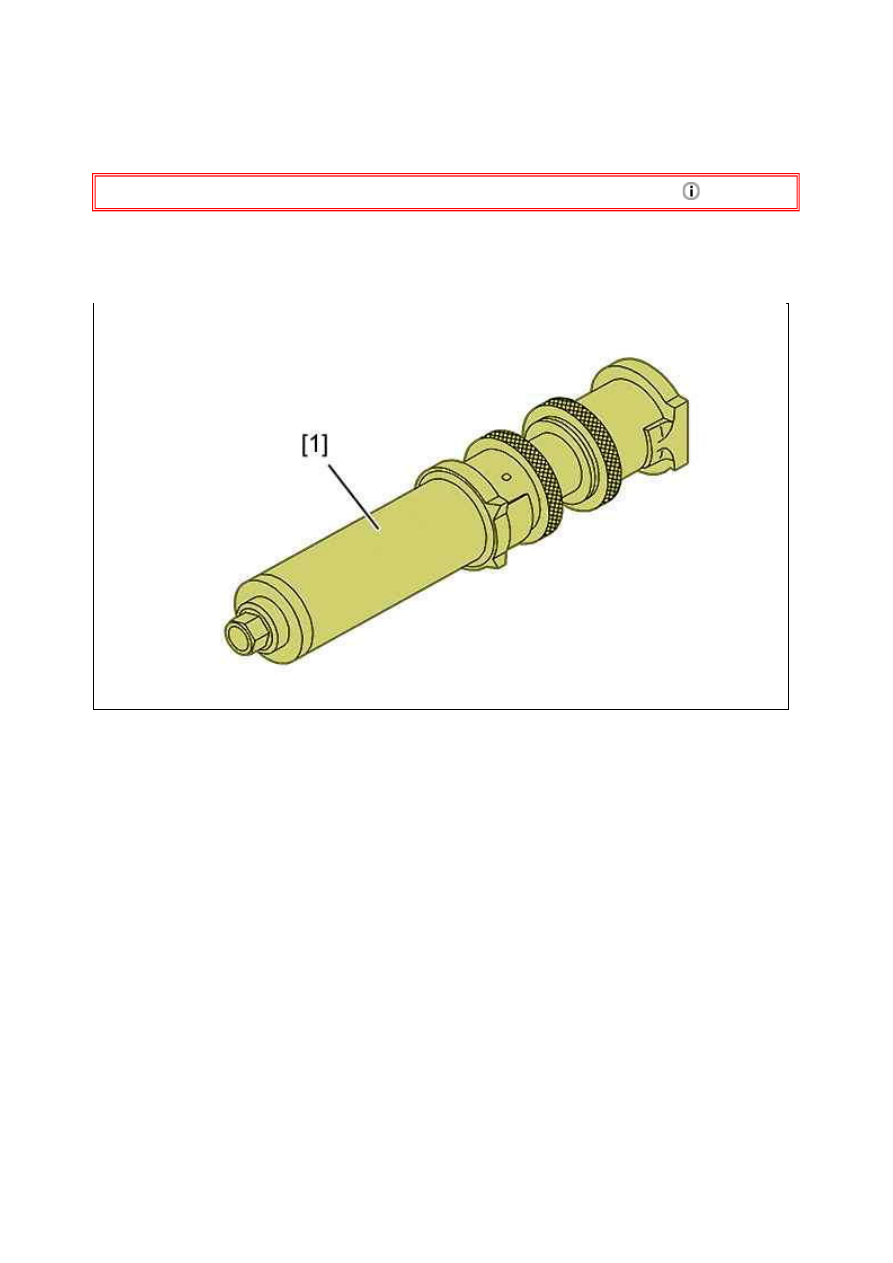

Рисунок : E5AP3TPD
