Снять заглушки ( в "h").

с каждой стороны :

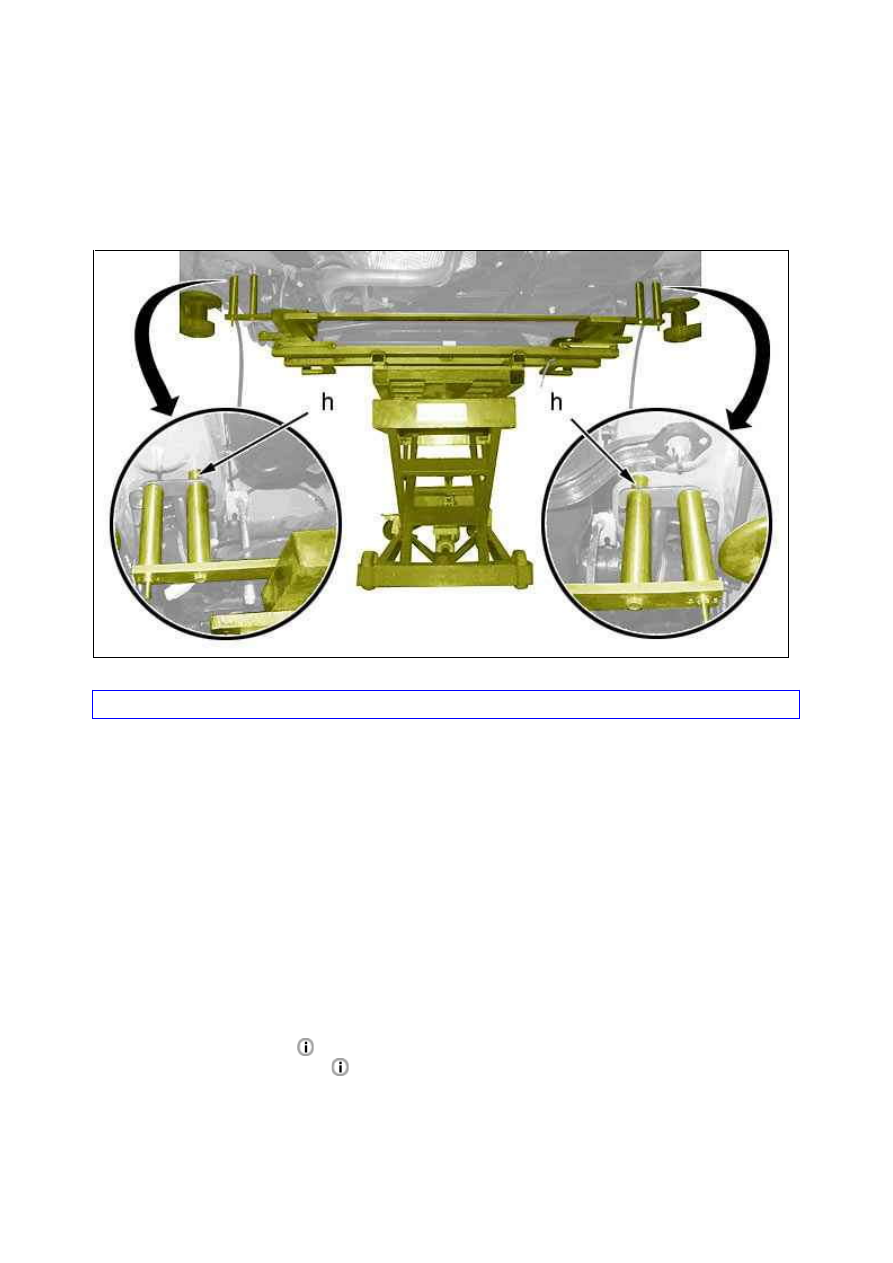

Установить приспособление [3] под колпаки заднего моста ( в "h")

Удерживать приспособление [3] на заднем мосту ( в "j")

Расположить траверсу [2] на подъемном столе [1].

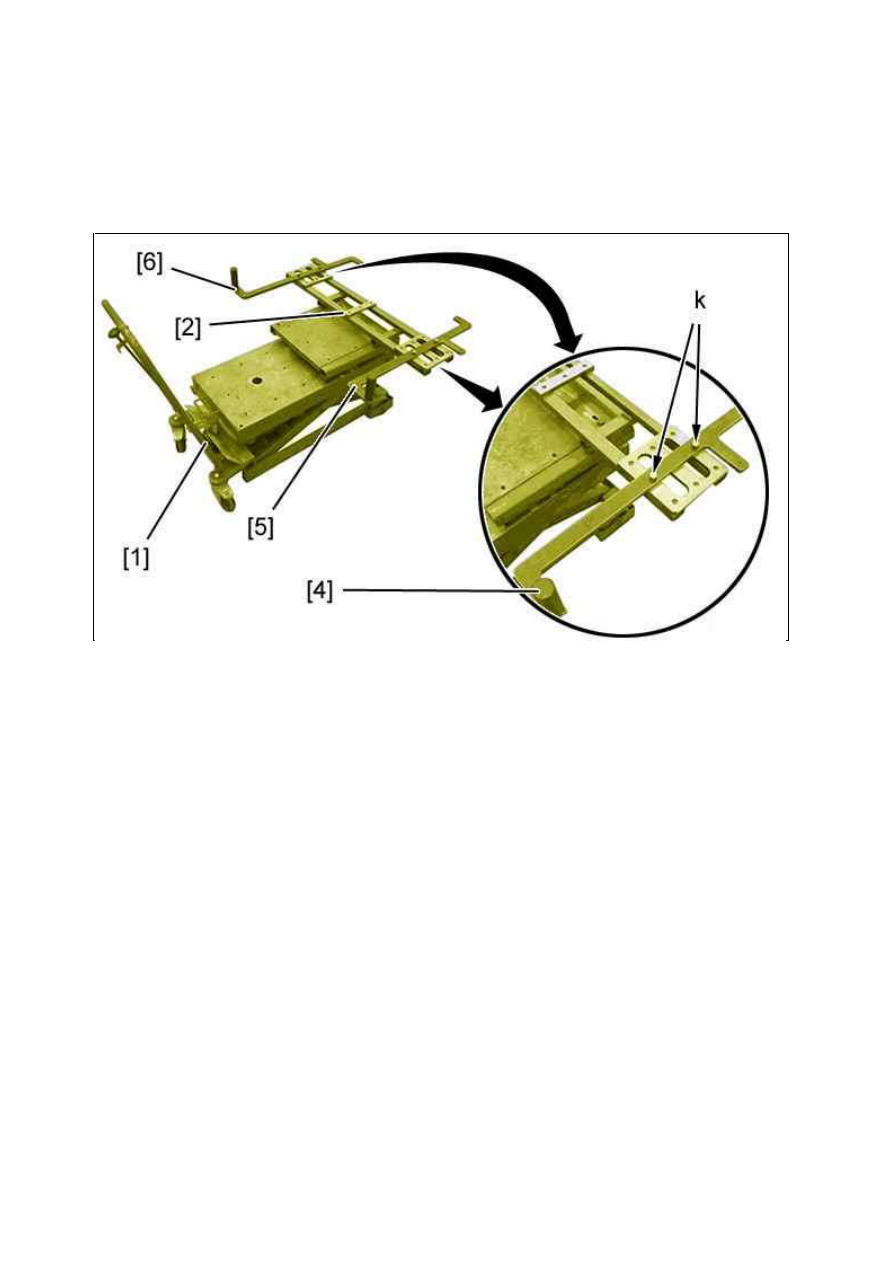

С каждой стороны траверсы [2] ; Установите :

приспособлений [5], [6] ( в "k")

Ш тифты позиционирования [4]

Рисунок : B3DM06BD

Рисунок : B3DM06CD

ВНИМ АНИЕ : Следующие операции необходимо выполнять вдвоем.

ВНИМ АНИЕ : Не используйте для подъема поперечины задней оси домкрат.

с каждой стороны :

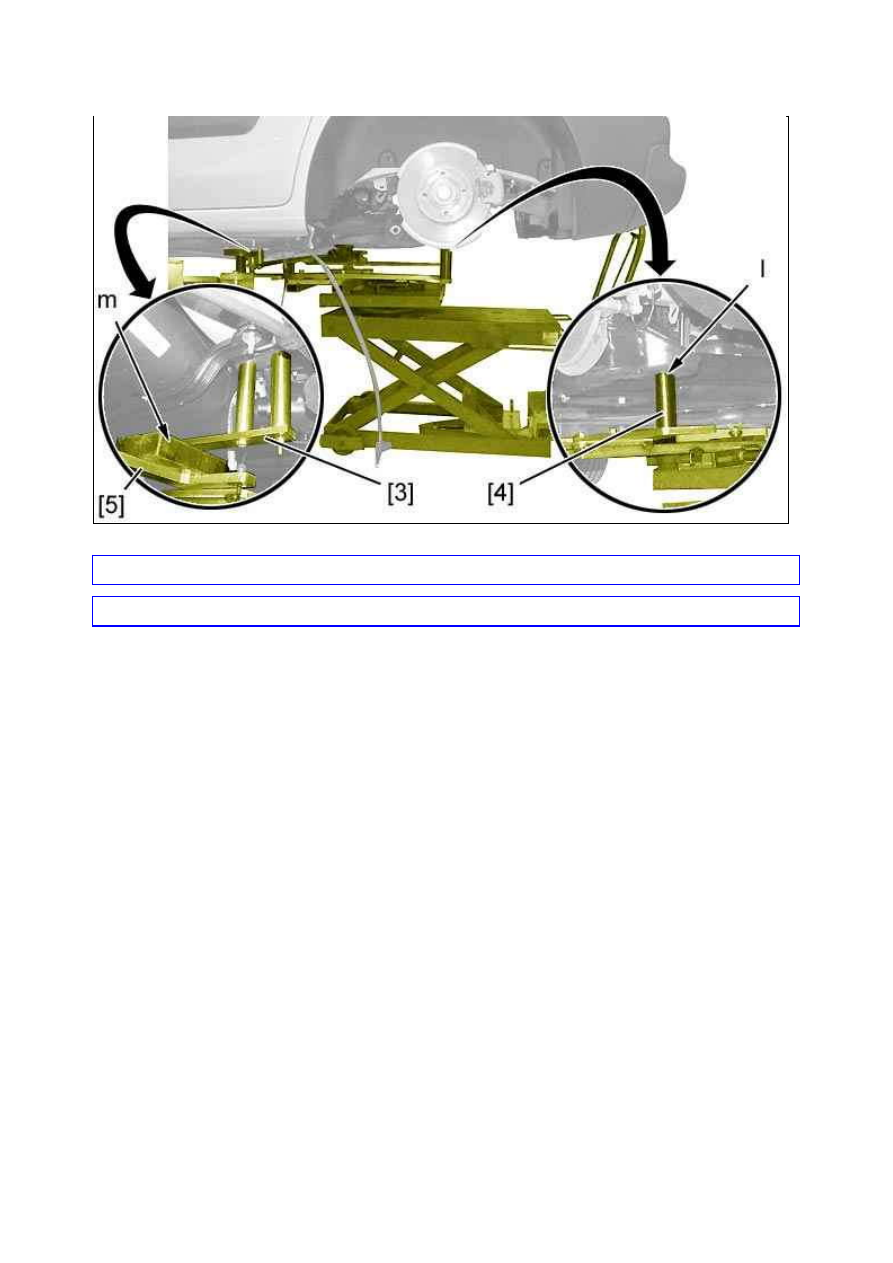

Установить монтажные шпильки [4] ((поместите опоры под чашки пружин подвески в « l »))

Установить имеющиеся в цеху подкладки (в "m") между приспособлением [3] и приспособлениями [5]
и [6]

Расположеить поперечную балку заднего моста горизонтально с помощью подъемного стола [1], [2], [3], [4],
[5], [6].

Рисунок : B3DM06DD

ВНИМ АНИЕ : Следующие операции необходимо выполнять вдвоем.

Снимите :

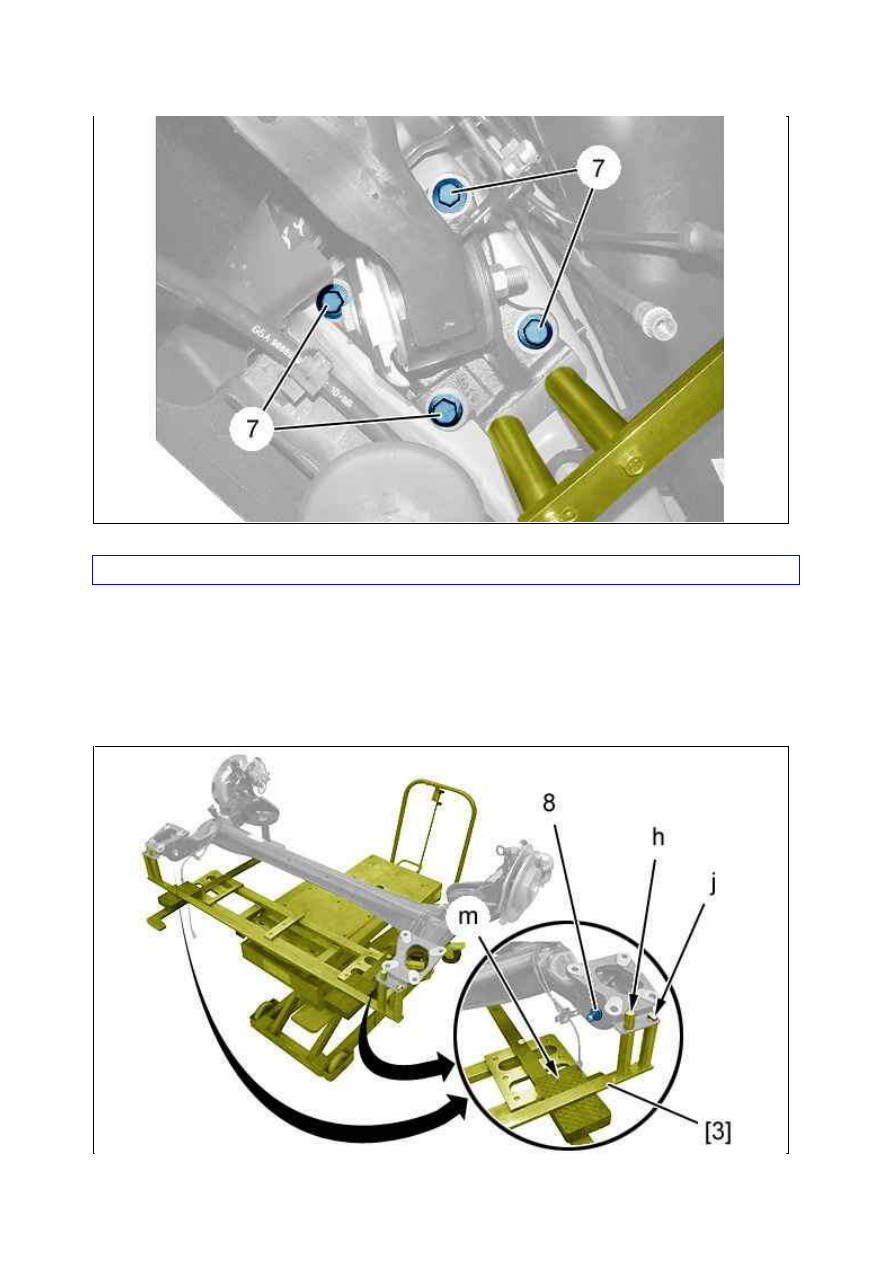

болтов (7)

Задний мост

3. У становка

Рисунок : B3DM06ED

с каждой стороны :

Ослабить болт (8)

Установить приспособление [3] под колпаки заднего моста ( в "h")

Удерживать приспособление [3] на заднем мосту ( в "j")

Используйте подручные подкладки (в "m"), чтобы задний мост занял горизонтальное положение

ВНИМ АНИЕ : Следующие операции необходимо выполнять вдвоем.

Приставьте задний мост под кузов в том же положении, в котором он находился при снятии.
Отрегулируйте положение заднего моста по отношению к отверстиям штифтового соединения ( в "h").
Установить на место болтов (7).
Затяните :

болтов (7) моментом 11,5 ± 1,1 дН.м

болтов (8) моментом 11,5 ± 1,1 дН.м

Снимите приспособления [1], [2], [3], [4], [5], [6].

с каждой стороны :

Установить на место заглушки ( в "h")

Присоедините : Трубку гидравлической системы (8) ( в "f") ; Затяните моментом 1,5 ± 0,3 дН.м

Прикрепите жгут проводов датчика заднего колеса (9) ( в "e")

Подсоединить : Разъем заднего колесного датчика (9) ( в "d")

Закрепить трос стояночного тормоза (4) в его направляющих

Присоединить трос стояночного тормоза (4) ( в "b", "a")

Присоедините тросик стояночного тормоза (4) ( в "c")

Установите :

Задние амортизаторы

Пружины задней подвески

Дисплей (3)

Снять педальный пресс .

Рисунок : B3DM06FD

Рисунок : B3DM06GD
