Peugeot Partner (B9). Руководство - часть 376





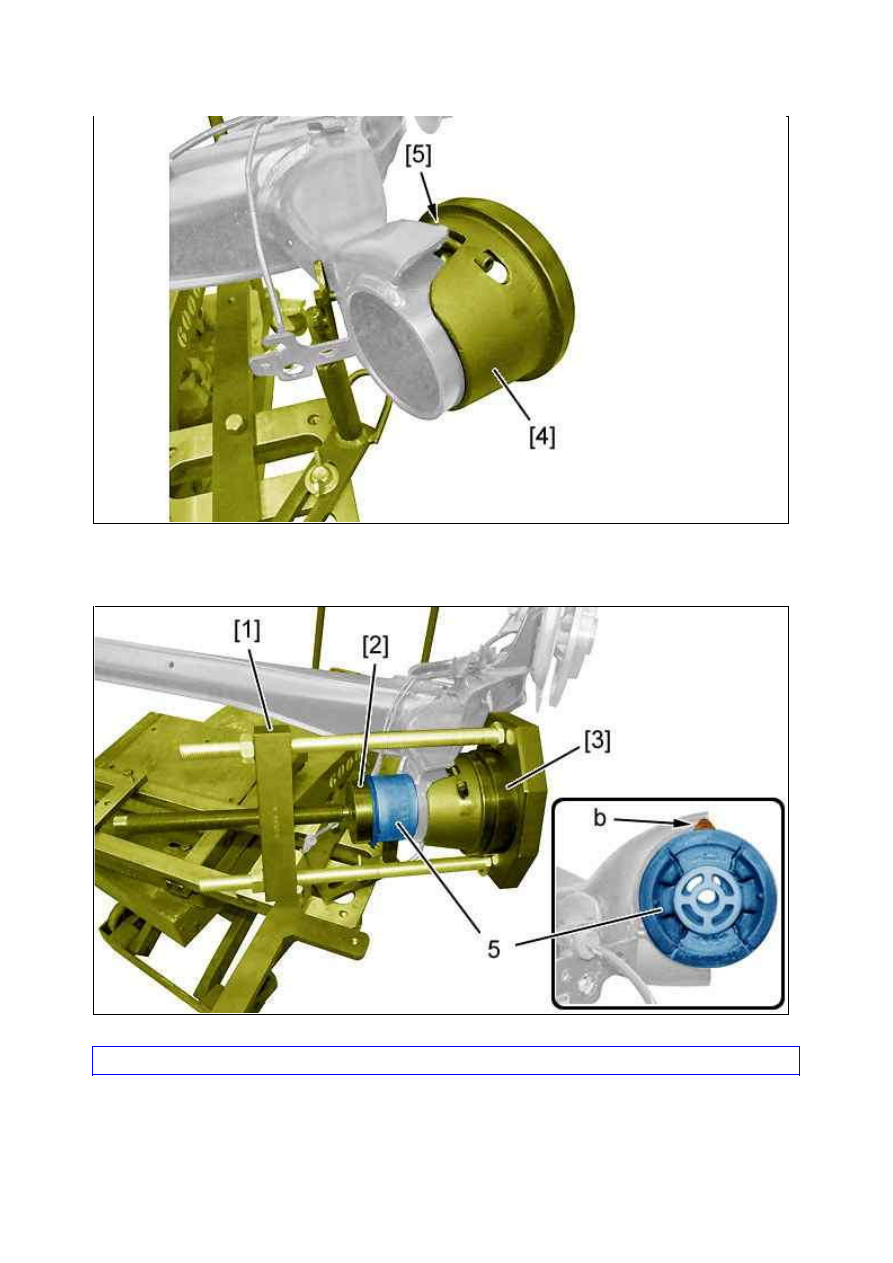

Установите приспособления [4], [5] на втулку сайлент­блока [5] заднего моста.

ВНИМ АНИЕ : Соблюдать положение сайлент­блоков (5).

Установите сайлент­блок (5) (Новый) (Соблюдайте метки, сделанные при снятии).

ПРИМ ЕЧАНИЕ : На автомобилях с составными сайлент­блоками соблюдать ориентацию выступа (в "b")
сайлент­блока (5).

Рисунок : B3DM066D

Рисунок : B3DM067D

Установите :

Сайлент­блок (5)

приспособлений [1], [2], [3]

ПРИМ ЕЧАНИЕ : Проверить наличие смазки на болте приспособления /1/.

Затяните болт приспособления [1] до установки на место сайлент­блока (5).
Снимите приспособления [1], [2], [3], [4], [5].

3.1. "гидравлический" сайлент­блок

Установите : Ш айба (4).

3.2. У становка (продолжение)

Установите :

Ш айба (3)

Колпак (2)

Болт (1)  (не затягивая)

Задний мост

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ М ОСТ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

Педальный пресс.

Рисунок : E5AP2XSD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[1]

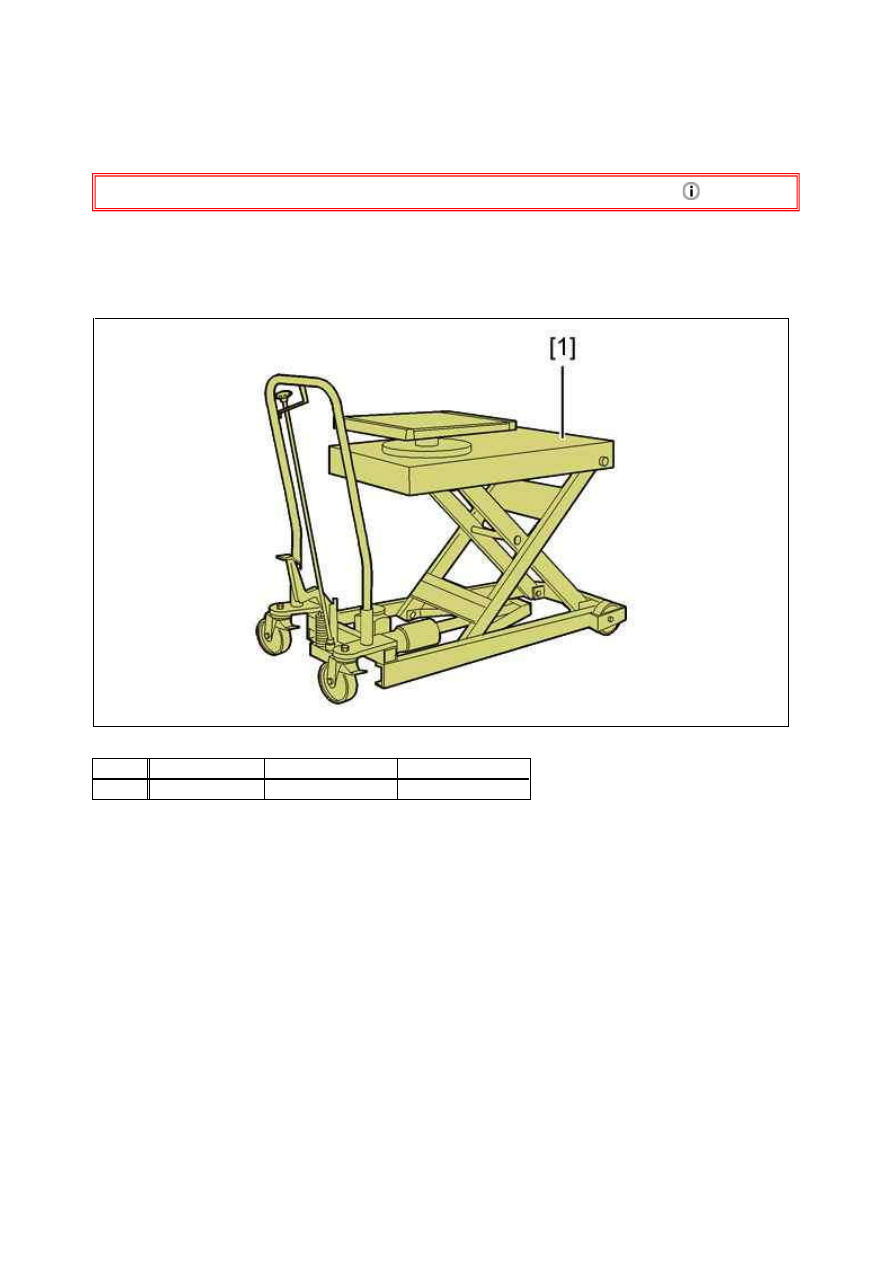

подъемный стол  5702­T.A

(­).0004

Рисунок : E5AM0L7D

М етка  Обозначение  Номер (реферанс)
[2]

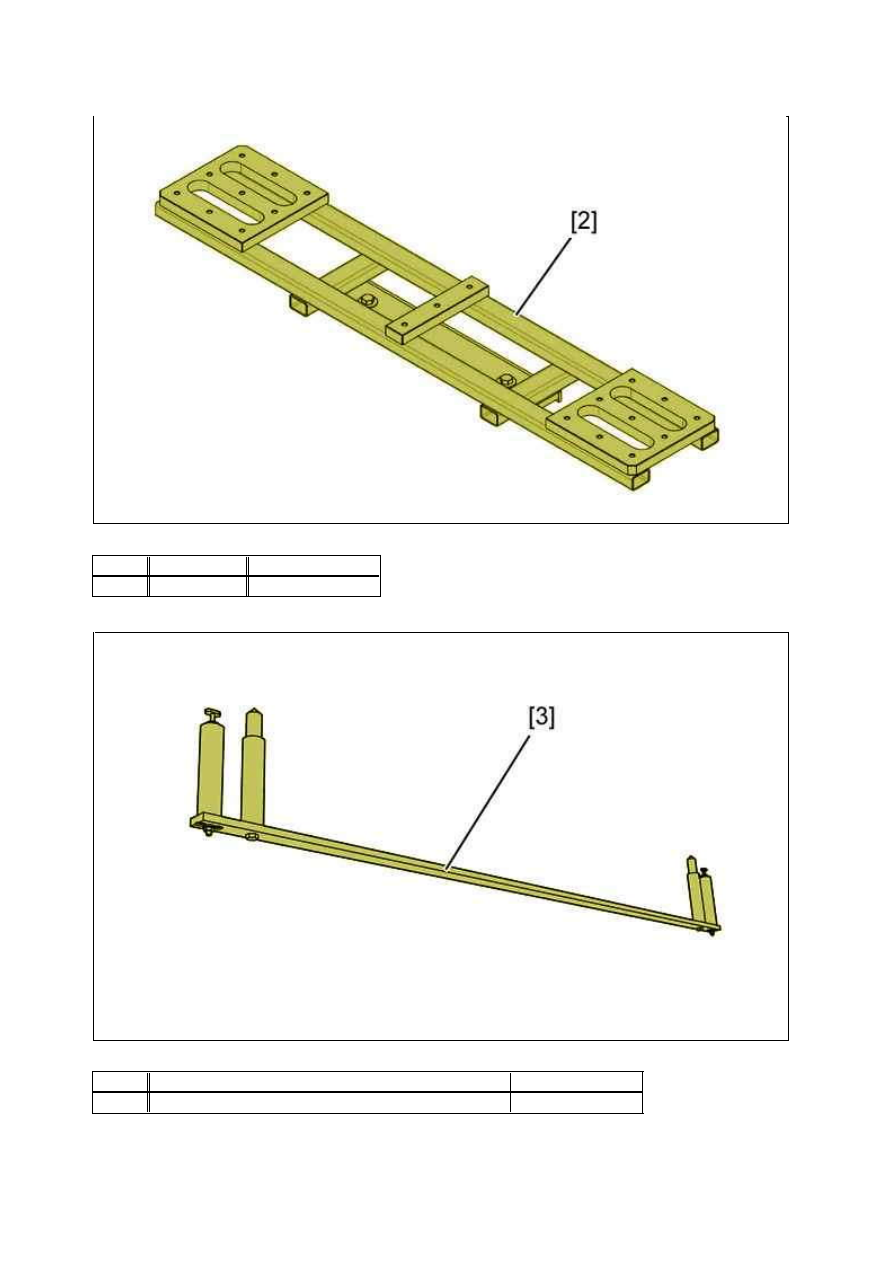

поперечина

(­).0554

Рисунок : E5AM0LUD

М етка  Обозначение

Номер (реферанс)

[3]

Приспособление для позиционирования заднего моста  4399­T
