Peugeot Partner (B9). Руководство - часть 374

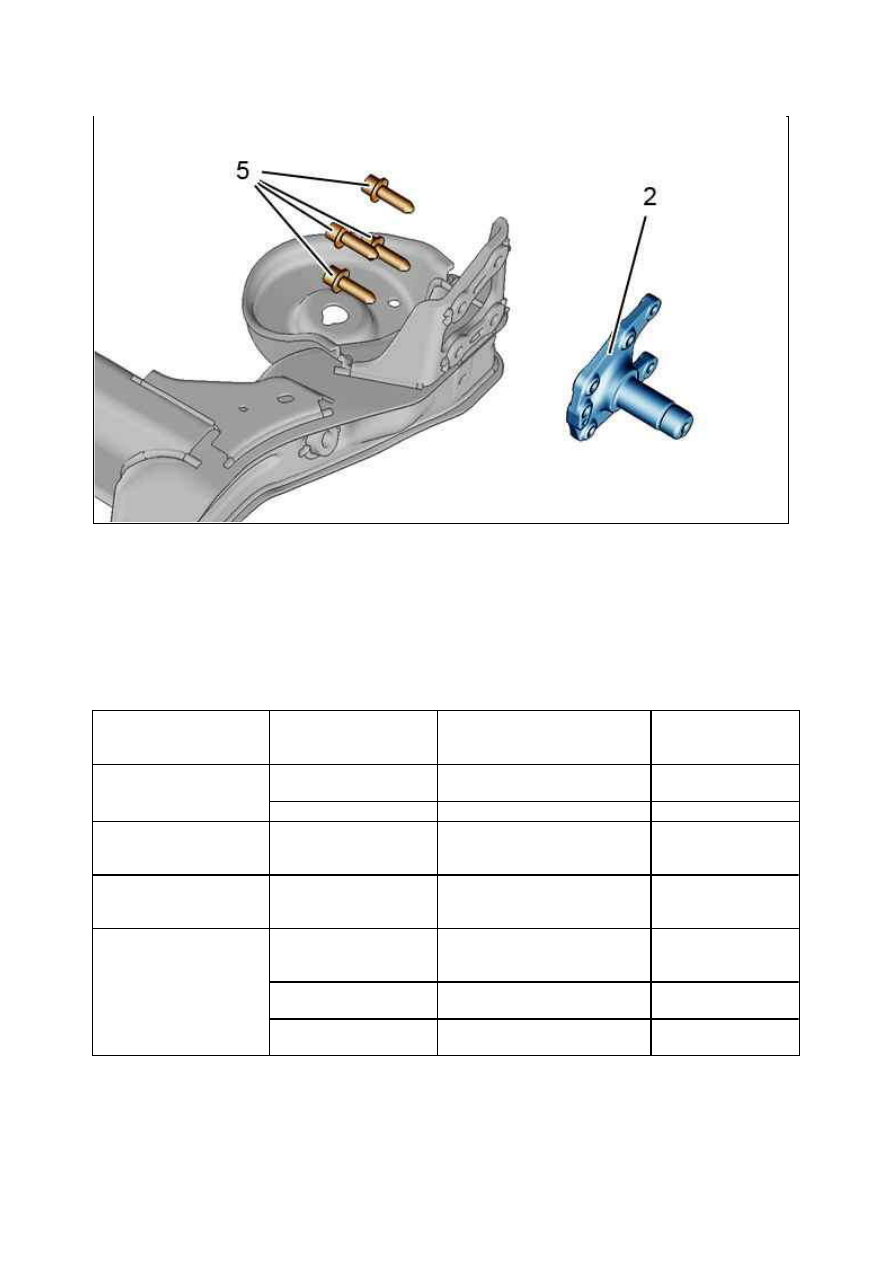

(2) Цапфа.
Цапфа заднего моста; крепление 4 болтами (5).
Диаметр цапфы : 30 мм .

3. Стабилизатор поперечной устойчивости

Стабилизатор поперечной устойчивости встроен в траверсу заднего моста.
Стабилизатор поперечной устойчивости не демонтируется . Концы стабилизатора поперечной устойчивости
приварены к траверсе заднего моста.

ПРИМ ЕЧАНИЕ : (* ) CRD = для сложных дорожных условий.

4. Эластичное соединение

Рисунок : B3DP0FPD

Версия

Двигатель

Диаметр стабилизатора
поперечной устойчивости
(Внутренний x Внешний )

Толщина металла
поперечины заднего
моста

Легковой автомобиль ­ 5
мест

TU5JP4 ­ DV6ATED4 ­
DV6BTED4

25,5 х 31,5 мм

6 мм

DV6TED4

25 х 31 мм

6 мм

Легковой автомобиль ­ 7
мест

TU5JP4 ­ TU5JP4B ­
DV6TED4 ­ DV6TED4B ­
DV6ATED4

23,7 х 29,5 мм

6 мм

К оммерческий
автомобиль (фургон) с
короткой базой

TU5JP4 ­ DV6AUTED4    25,5 х 31,5 мм

6 мм

К оммерческий
автомобиль (фургон) с
длинной базой

TU5JP4 (Европа ­
Автомобили (версия для
CRD) (* ))

23,7 х 29,5 мм

6 мм

TU5JP4 ("pack chantier" )  25,5 х 31,5 мм

6 мм

DV6AUTED4 ­
DV6BUTED4

23,7 х 29,5 мм

6 мм

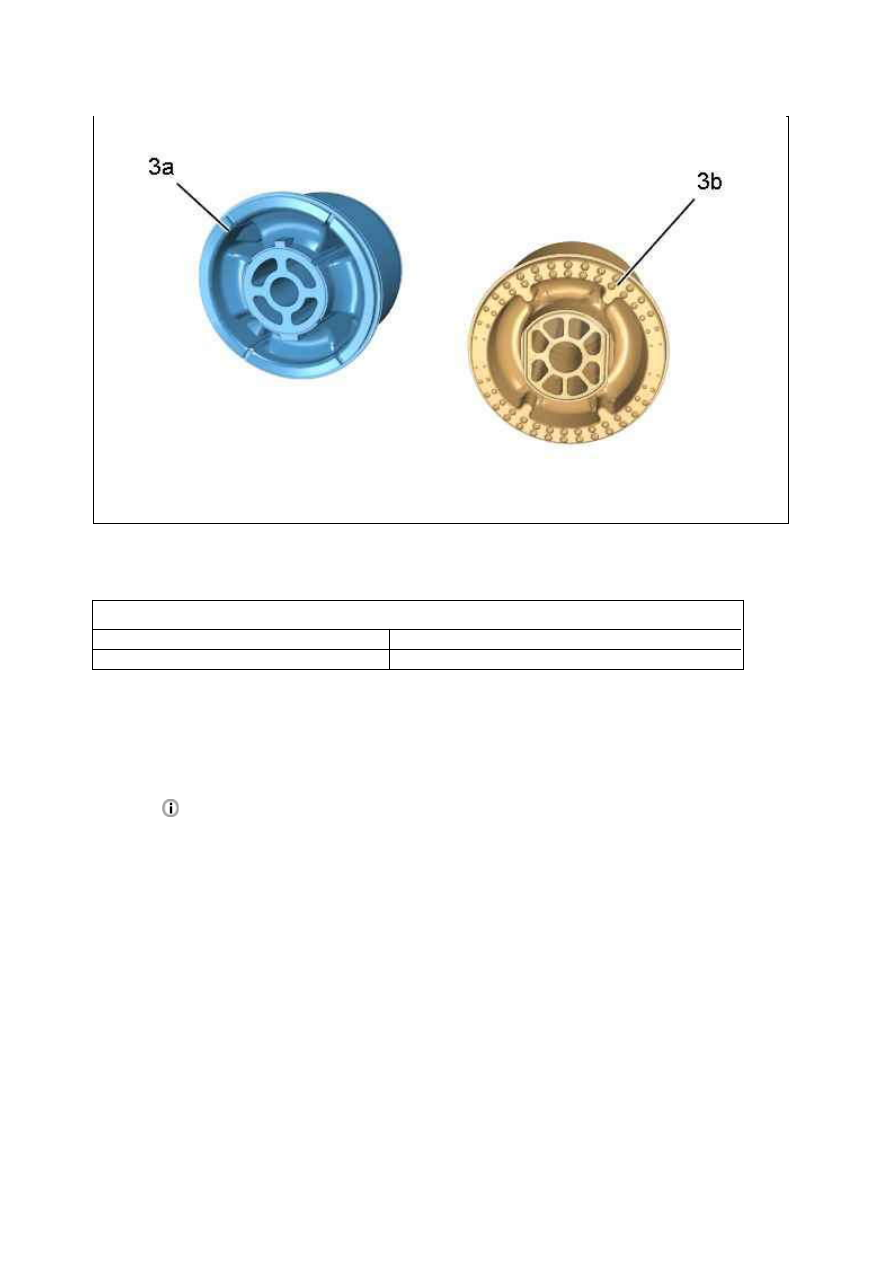

[3a] Эластичное соединение : Составной.
[3b] Эластичное соединение : Гидравлическая.

ПРИМ ЕЧАНИЕ :  (* )  CRD  =  для  сложных  дорожных  условий  ;  PC  =  "pack  chantier"  ­ XTR  =  Пакет
XTR/VTC.

5. Геометрия заднего моста

Геометрические характеристики заднего моста даны с указанием контрольных и регулировочных
размеров

.

Рисунок : B3DM05ZD

Тип : Эластичное соединение

Эластичное соединение : Гидравлическая  Все версии автомобиля, кроме CRD ­ PC ­ XTR (* )
Эластичное соединение : Составной

Автомобили (версия для CRD) ­ PC ­ XTR (* )

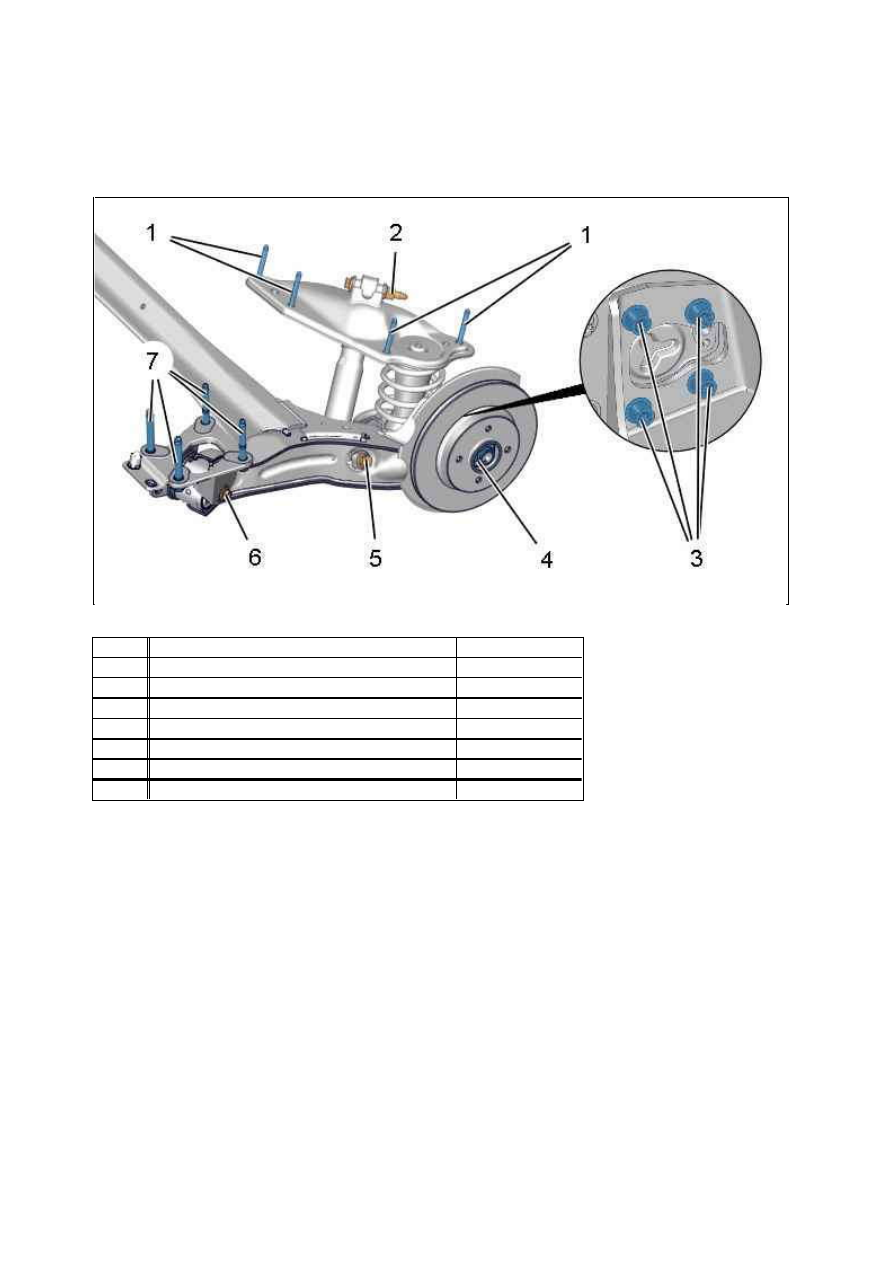

М ОМ ЕНТЫ ЗАТЯЖК И : ЗАДНИЙ М ОСТ

Рисунок : B3DM05YD

М етка  Обозначение

М омент затяжки

(1)

Крепление верхней чашки амортизатора

4,5 дН.м

(2)

Верхнее крепление амортизатора

12,1 дН.м

(3)

Крепление реактивной тяги к задней подвеске  11 дН.м

(4)

Гайка задней ступицы

30 дН.м

(5)

Нижнее крепление амортизатора

19 дН.м

(6)

Крепление опоры на задней подвеске

11,5 дН.м

(7)

Крепление задней подвески к кузову

11,5 дН.м

СНЯТИЕ ­ У СТАНОВК А : ГИБК ИЕ Ш АРНИРНЫЕ СОЕДИНЕНИЯ (ЗАДНИЙ М ОСТ )

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

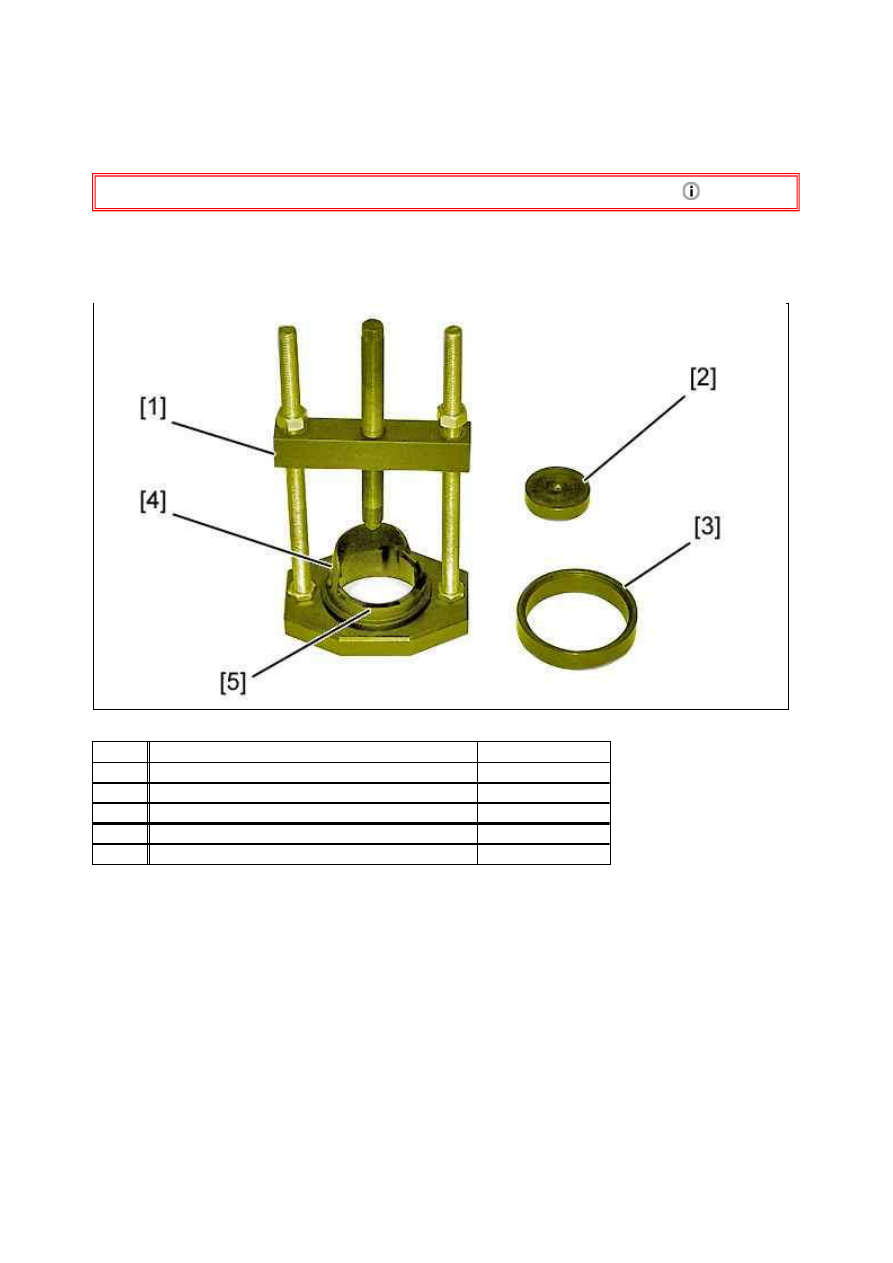

1. Рекомендуемое оборудование

Рисунок : E5AM0LSD

М етка  Обозначение

Номер (реферанс)

[1]

кронштейн

(­).0549 A

[2]

Оправка для снятия­установки упругого шарнира  (­).0549.B4

[3]

кольцо

(­).0549.C4

[4]

Упор для снятия­установки упругих шарниров

(­).0549.D4

[5]

Упор для установки упругого шарнира

(­).0549.E4
