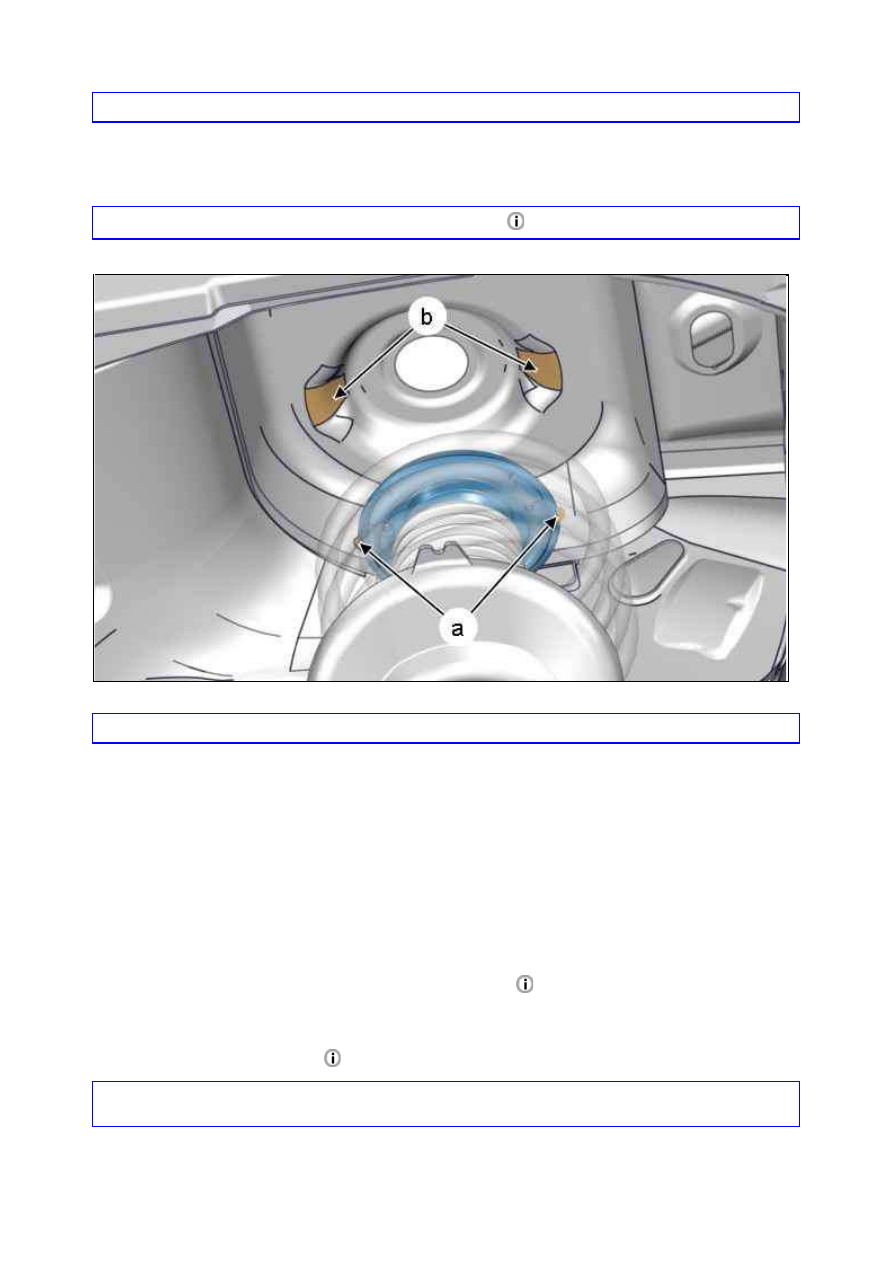

Установить выступы в "b" кронштейна амортизатора в штамповку колесной арки в "a".
Вставить несущий элемент в арку колеса.
Установите :

Чашка (12)

Гайку (11)

Решетку воздухозаборника перед ветровым стеклом

Вставить поворотный кулак в трансмиссию .
Присоедините шаровую опору поворотного кулака в нижнем рычаге.
Установите :

Гайку (10)

Датчик колеса (9)

Болт (8)

Подсоедините шаровую опору рулевой тяги.
Установите :

Гайку (7) (новый)

Снять тормозной диск

Установить стойку переднего стабилизатора поперечной устойчивости (4) в пружину с передним
амортизатором .
Установите :

Гайку (5)

Крепление электрического жгута (6)

Зафиксируйте от вращения ступицу с помощью приспособления [1].
Установите ­ Затянуть гайку приводного вала (3).
Установите :

Обойму (2)

Ш тифт (1)

Переднее колесо

Автомобиль на его колеса

Рисунок : B3BM084D

Затянуть колесные болты

.

СНЯТИЕ ­ У СТАНОВК А : У ЗЛА В СБОРЕ – ПРУ ЖИНЫ ПЕРЕДНЕГО

АМ ОРТИЗАТОРА

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Снятие

Разблокируйте болты передних колес.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Отсоединить аккумуляторную батарею .
Снимите :

Болты передних колес

Передние колеса

Решетку воздухозаборника перед ветровым стеклом

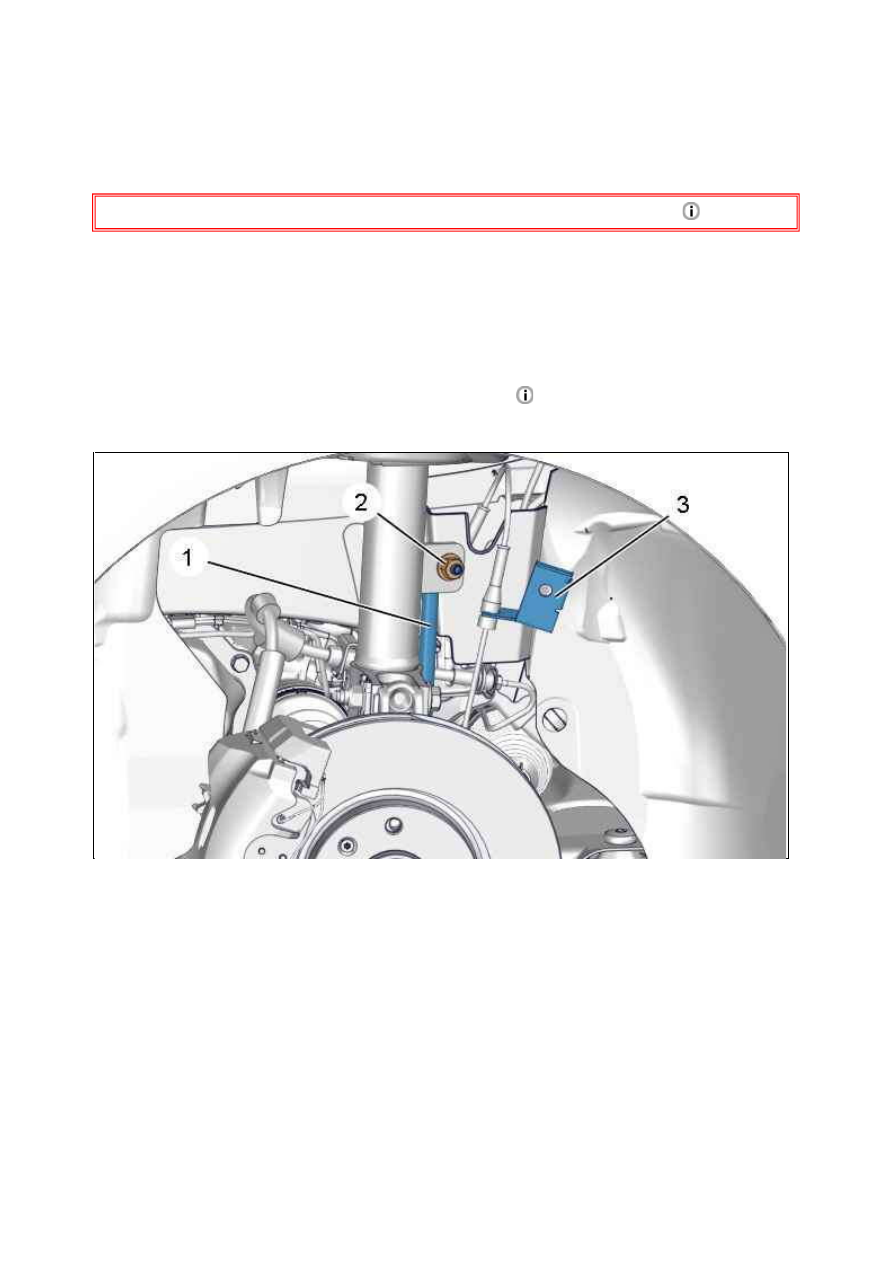

Отодвиньте опору (3) жгута проводов .
Отвернуть гайку (2).
Отодвинуть тягу стабилизатора поперечной устойчивости (1).

Рисунок : B3BM08CD

ВНИМ АНИЕ : Установить защиту на защитный кожух приводного вала.

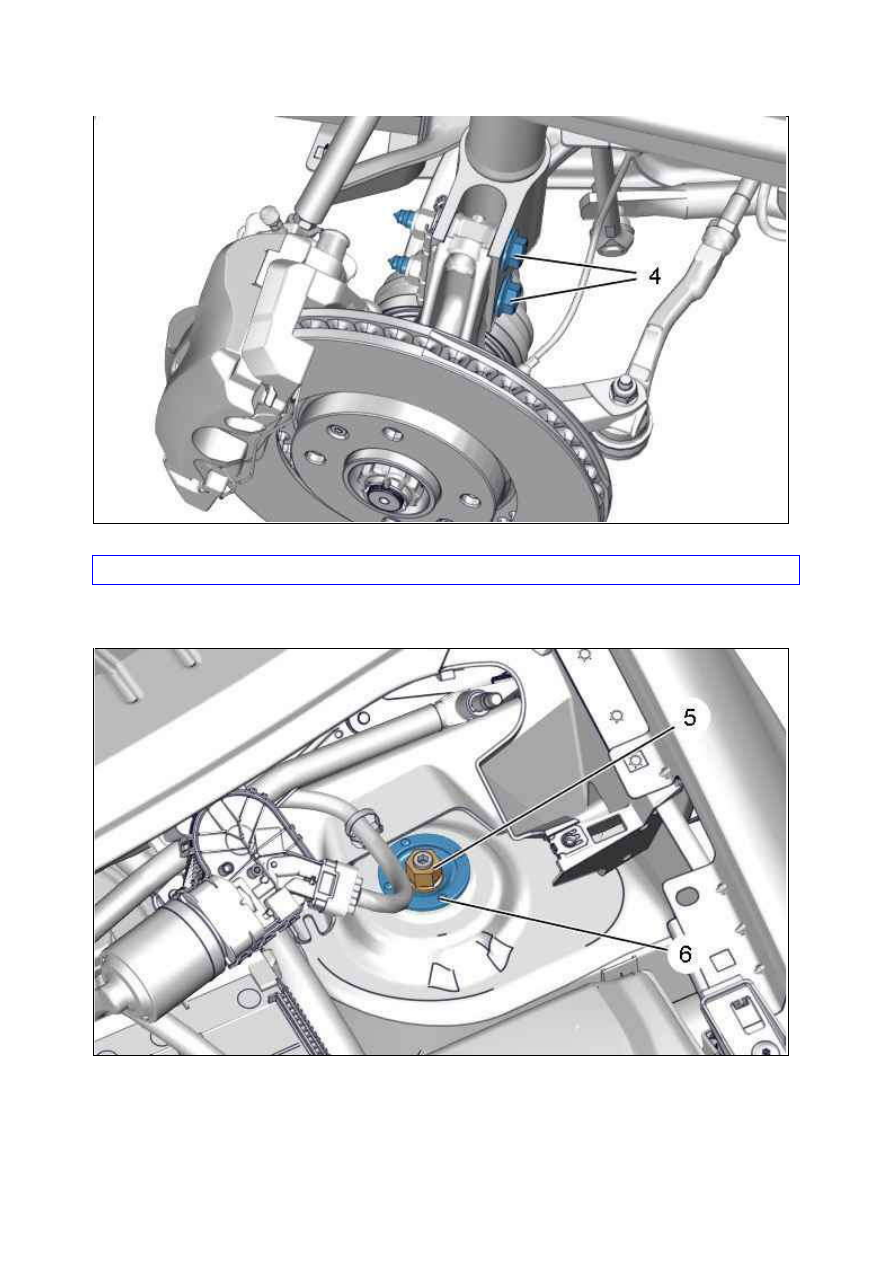

Отвернуть болты (4) (Крепление пружины с передним амортизатором к поворотному кулаку ).

Снимите :

Гайку (5)

Чашка (6)

Рисунок : B3BM08DD

Рисунок : B3BM08ED

ВНИМ АНИЕ : При вынимании элемента подвески удерживать приводной вал в дифференциале.

Снимите узел пружины переднего амортизатора .

2. У становка

ВНИМ АНИЕ

Соблюдайте требуемые моменты затяжки

ВНИМ АНИЕ : После каждого снятия заменяйте гайки Нильстопа.

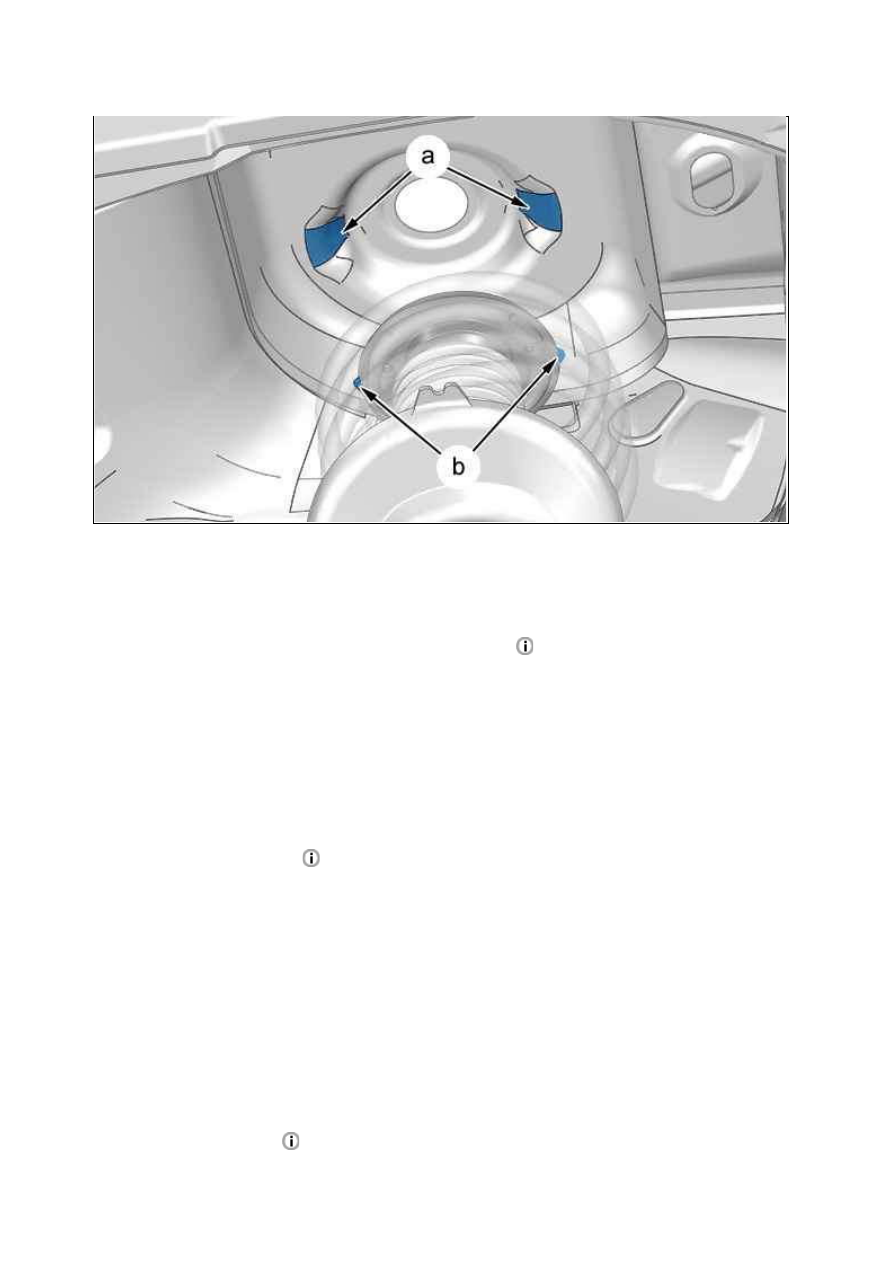

Установить выступы в "a" кронштейна амортизатора в штамповку колесной арки в "b".
Установить пружину с передним амортизатором в арку колеса.
Установите :

Чашка (6)

Гайку (5)

Установить поворотный кулак в зажим пружины с передним амортизатором в сборе .
Установить на место болтов (4).
Установить стойку переднего стабилизатора поперечной устойчивости (1) в пружину с передним
амортизатором .
Установите :

Гайку (2)

Крепление электрического жгута (3)

Решетку воздухозаборника перед ветровым стеклом

Передние колеса

Болты передних колес

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

Рисунок : B3BM08FD

Затяните болты передних колес

.
