Peugeot Partner (B9). Руководство - часть 371





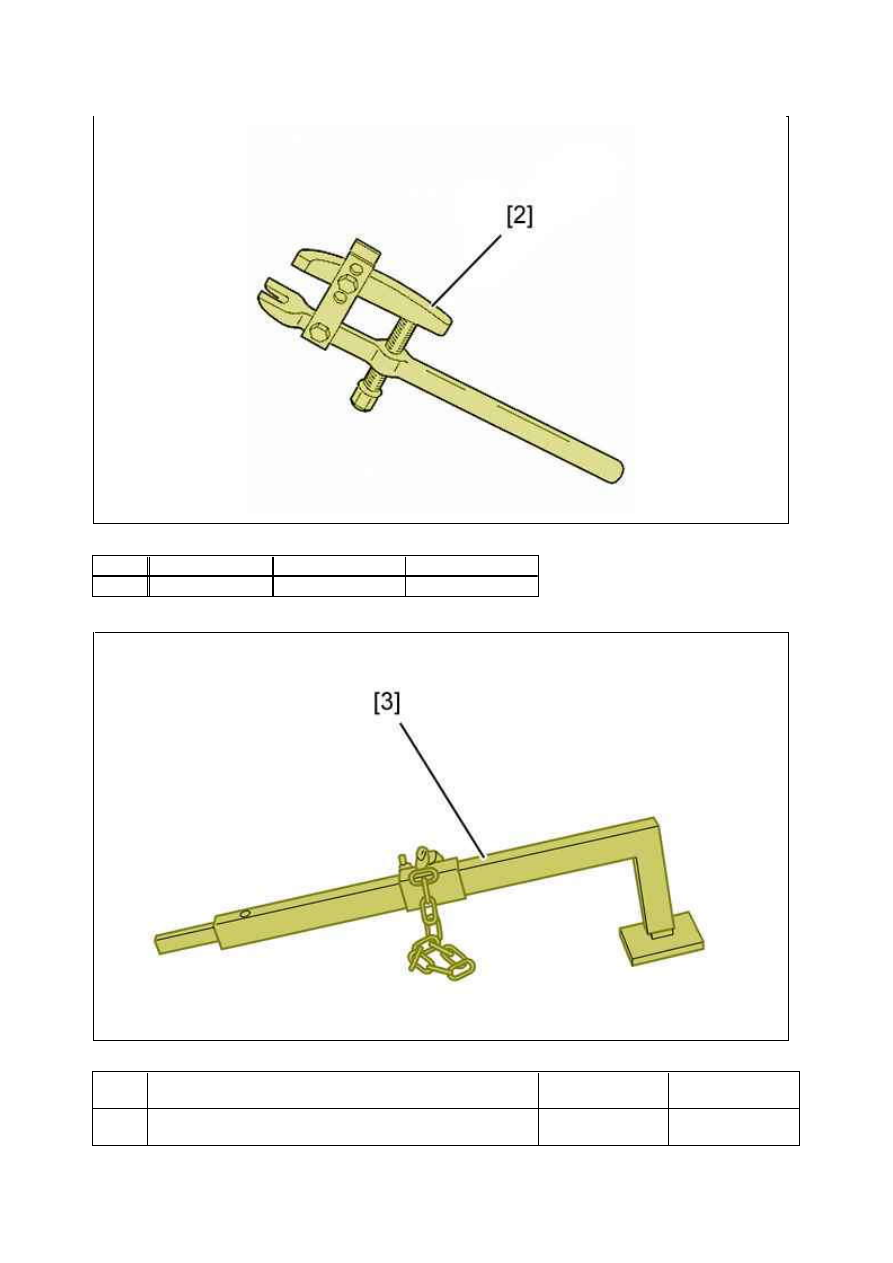

Рисунок : E5AP3TGD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[2]

съемник шарнира  1892­T

(­).0709

Рисунок : E5AP3THD

М етка  Обозначение

Номер (реферанс)  Номер (реферанс)

[3]

рычаг для рассоединения шаровых опор поворотного
кулака

9509­T

(­).0622

2. Снятие

Разблокировать болты передних колес.
Поднять и зафиксировать в поднятом положении автомобиль.
Снимите :

Болты передних колес

Переднее колесо

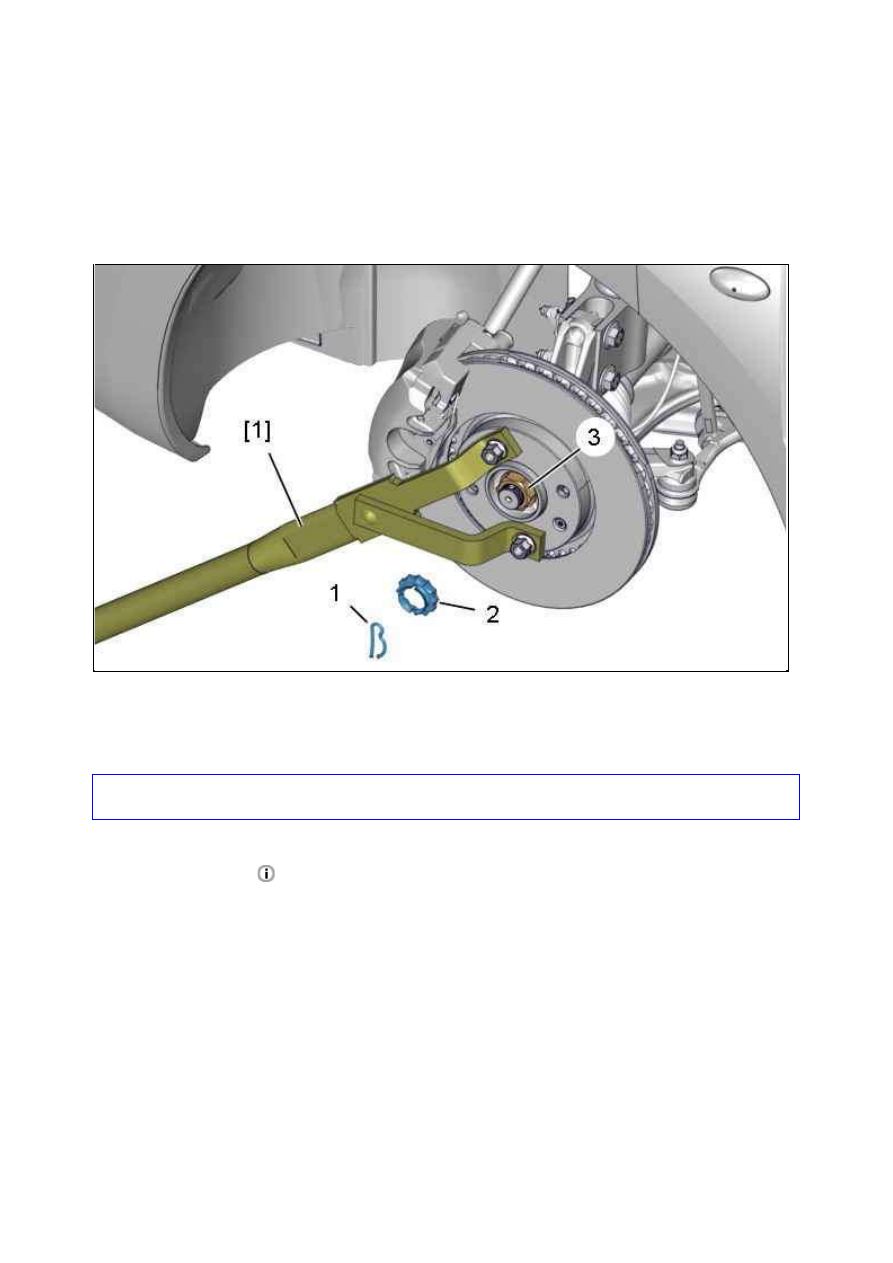

Снимите :

Ш пилька (1)

Обойму (2)

ВНИМ АНИЕ : Запрещается тормозить для ослабления крепления ; Это может привести к растрескиванию
болтов крепления тормозных дисков к ступице.

Зафиксируйте от вращения ступицу с помощью приспособления [1].
Отверните, затем снимите гайку приводного вала (3).

Снять тормозной диск

.

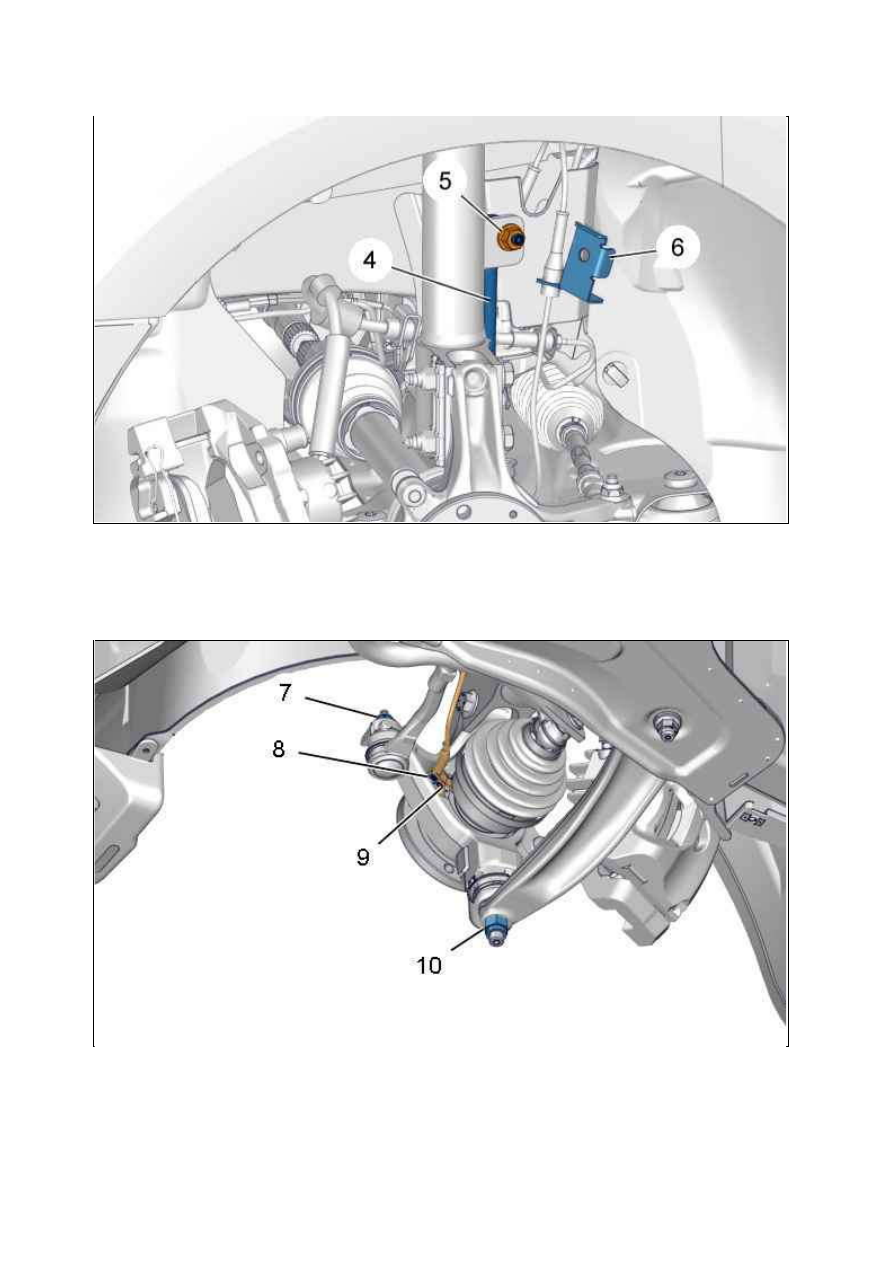

Рисунок : B3CM054D

Отодвиньте опору жгута проводов (6).
Отвернуть гайку (5).
Сдвинуть тягу переднего стабилизатора поперечной устойчивости (4).

Отвернуть гайку (7).
Отсоедините шаровую опору рулевой тяги ; С помощью приспособления [2].
Снимите болтов (8).
Сдвинуть датчик колеса (9).
Отвернуть гайку (10).

Рисунок : B3BM081D

Рисунок : B3BM082D

ВНИМ АНИЕ : Будьте внимательны, чтобы не повредить чехол шарнира нижнего рычага .

Отсоединить шаровую опору поворотного кулака от нижнего рычага ; С помощью приспособления [3].

ВНИМ АНИЕ : При освобождении поворотного кулака : Удерживать приводной вал в дифференциале .

Освободить поворотный кулак трансмиссии .

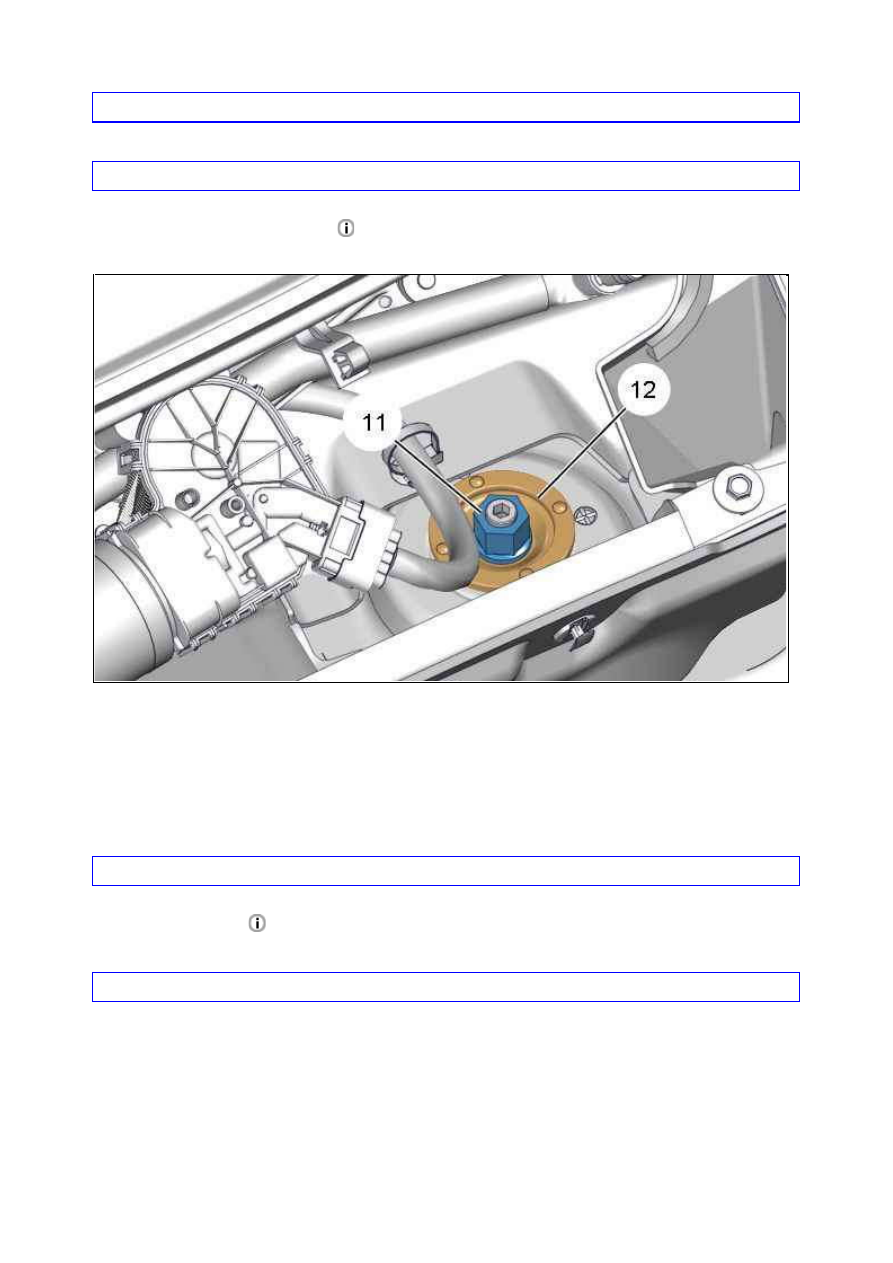

Снять решетку воздухозаборника

.

Снимите :

Гайку (11)

Чашка (12)

Несущий элемент

3. У становка

ВНИМ АНИЕ : Соблюдайте требуемые моменты затяжки.

Моменты затяжки :

Передний мост

Приводные валы

ВНИМ АНИЕ : После каждого снятия заменяйте гайки Нильстопа.

Рисунок : B3BM083D
