Peugeot Partner (B9). Руководство - часть 373

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ

У СТОЙЧИВОСТИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Разблокируйте болты передних колес.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите :



Болты передних колес



Передние колеса



Защитного щитка под двигателем

Отвернуть гайку (2) (с каждой стороны).
Отсоедините : Тягу переднего стабилизатора поперечного крена (1) (с каждой стороны).

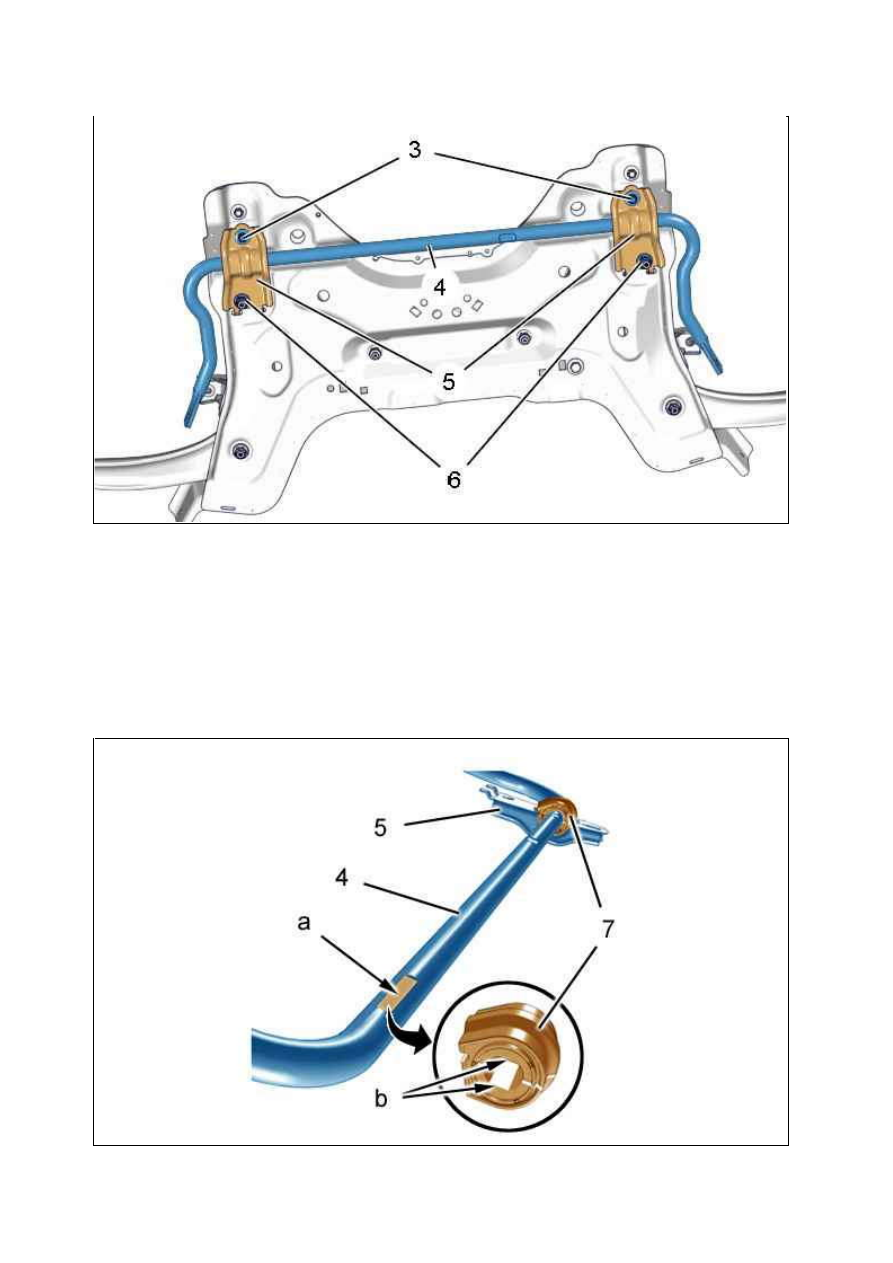

Рисунок : B3BM087D

Снимите :



Гайки (6)



болтов (3)



наконечника (5)

Снимите передний стабилизатор поперечной устойчивости (4).

2. Идентификация упругих втулок штанги стабилизатора

Рисунок : B3BM088D

Рисунок : B3BM089D

Ш танга переднего стабилизатора (4) перемещается в 2 упругих втулках (7).
Позиционирование в горизонтальном и угловом направлениях достигается двумя гранями (в "b") внутри
элестичной втулки (7) и лысками (в "a") на штанге стабилизатора.
Конструкция в сборе закреплена хомутом (5).

3. У становка упругих опор стабилизатора поперечной устойчивости

Сдвиньте упругие подшипники (7).
Совместите лыски "b" втулки с лысками "a" штанги стабилизатора (с каждой стороны).

4. У становка

ВНИМ АНИЕ :

Соблюдайте требуемые моменты затяжки

.

Установите :



Передний стабилизатор поперечной устойчивости (4)



наконечника (5)



болтов (3)



Гайки (6)

Присоедините : Тягу переднего стабилизатора поперечного крена (1) (с каждой стороны).
Установите :



гаек (2) (с каждой стороны)



Защитного щитка под двигателем



Передние колеса



Болты передних колес



Автомобиль на его колеса

Затяните болты передних колес

.

ИДЕНТИФИК АЦИЯ ­ ХАРАК ТЕРИСТИК И : ЗАДНИЙ М ОСТ

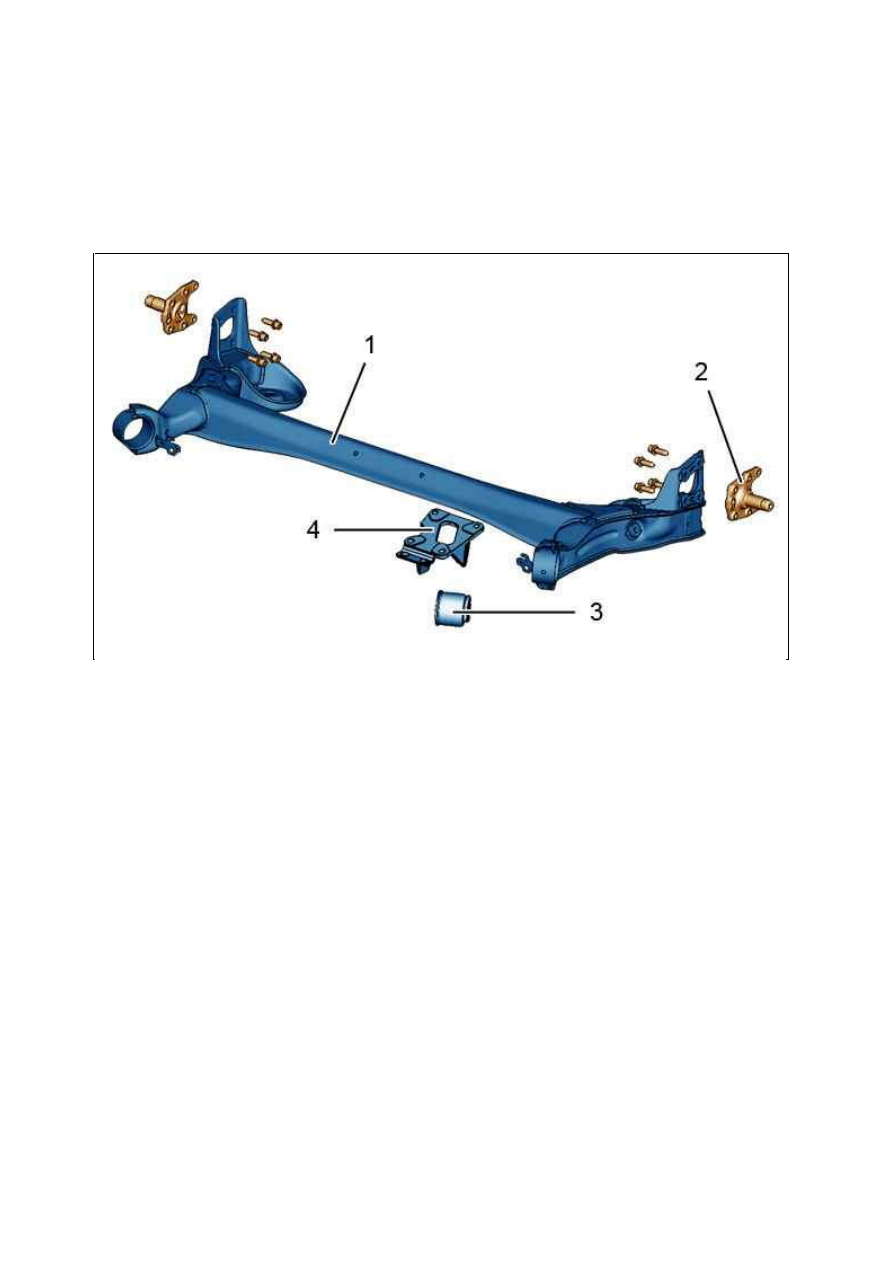

1. Задний мост

(1) Траверса заднего моста.
(2) Цапфа.
(3) Сайлент­блок заднего моста.
(4) Колпак крепления траверсы заднего моста к кузову.
Задний мост сварно­сборный, с продольными рычагами тянущего типа и упругой поперечиной.

2. Цапфа

Рисунок : B3DP0FND
