Peugeot Partner (B9). Руководство - часть 383

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ АМ ОРТИЗАТОР

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отпустите болты задних колес.
Поднимите и зафиксируйте неподвижно автомобиль, вывесив задние колеса.
Снимите :



Болты задних колес



Задние колеса



Пружины задней подвески

Снять экран (1).

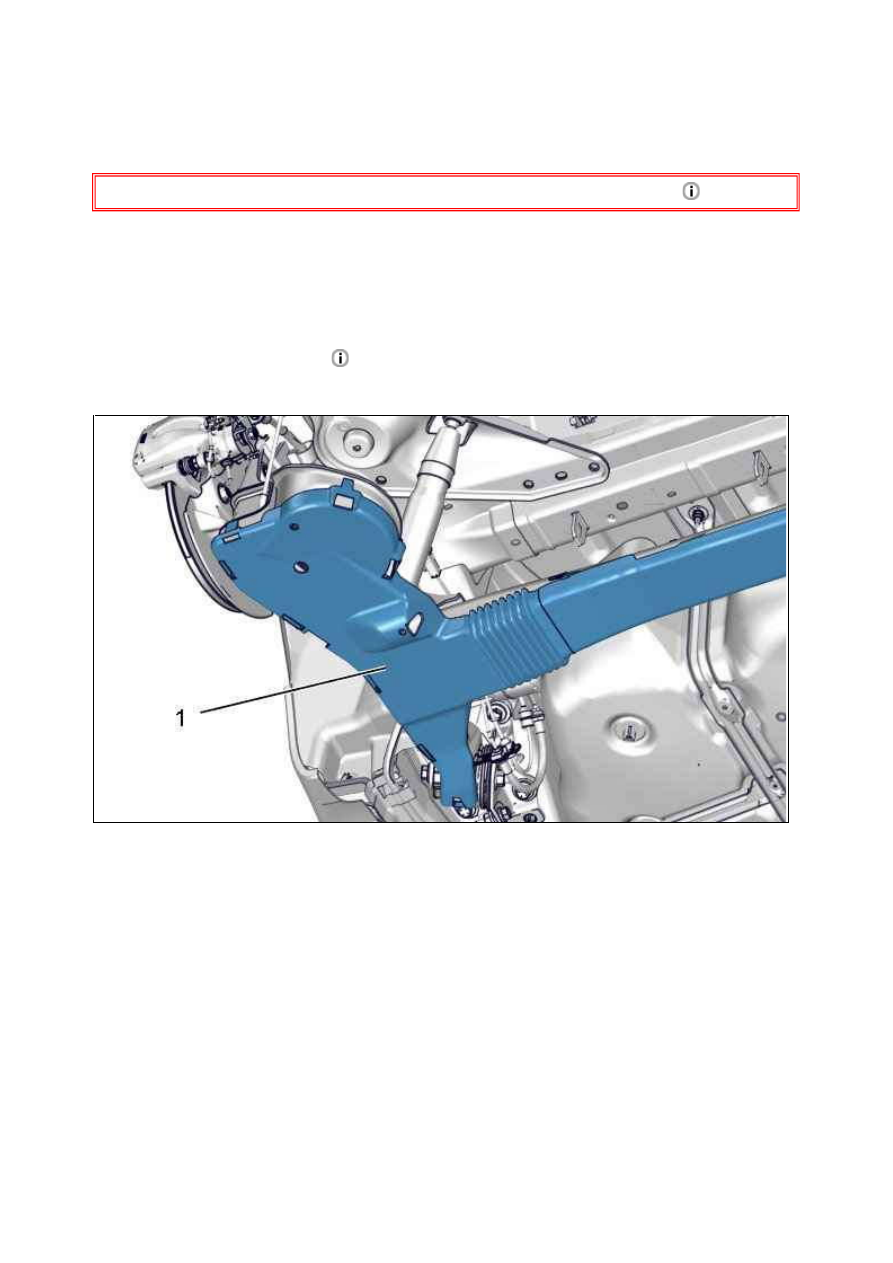

Рисунок : B3BM07SD

Поместите гидравлическую опорную стойку под нижнюю чашку пружины (в "a").
Слегка сжать задний мост.
Снимите :



Болт с гайкой (4)



болтов (2)



В сборе верхнюю чашку опоры амортизатора и задний амортизатор (3)

Зафиксировать в тисках верхнюю чашку опоры амортизатора и задний амортизатор в сборе ; При помощи
приспособления типа FACOM D.22B.

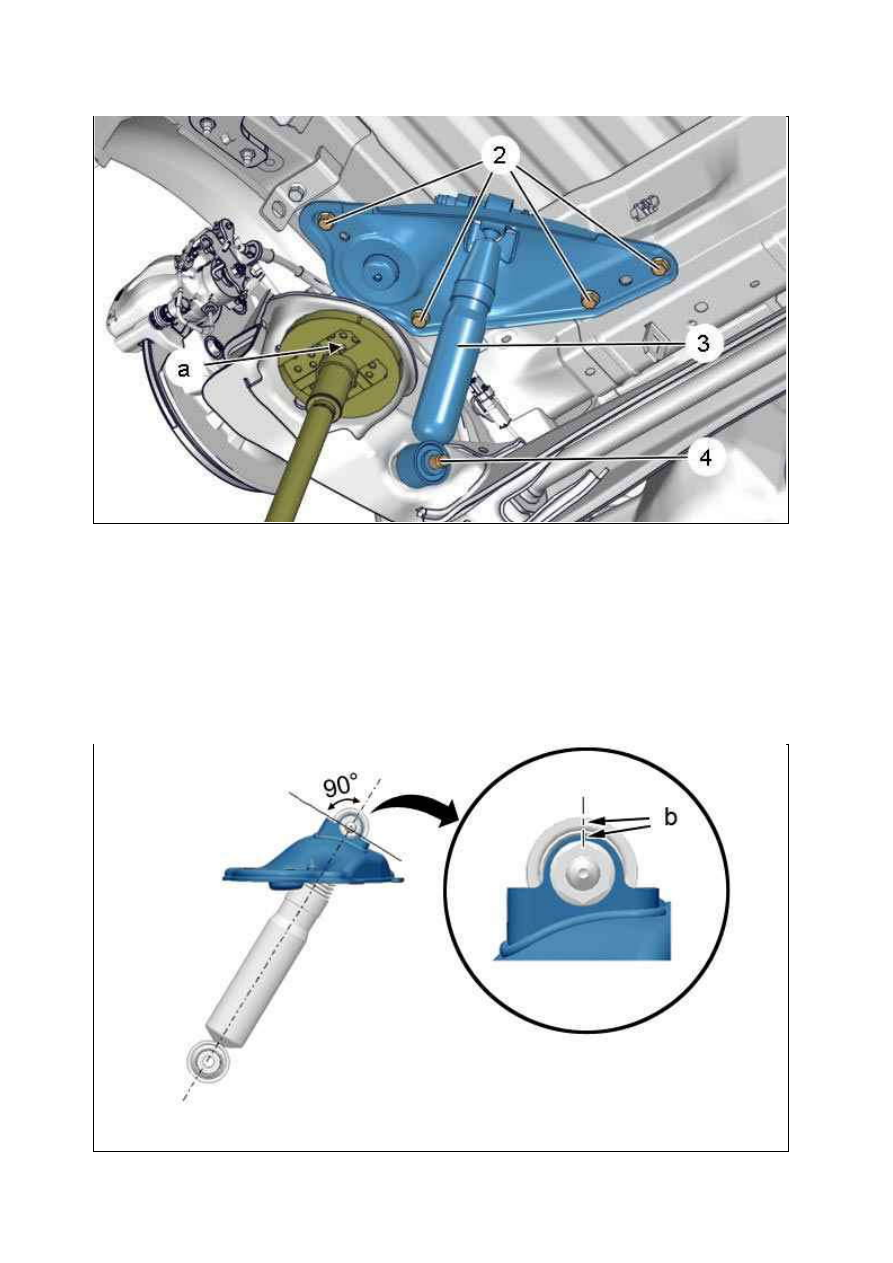

Рисунок : B3BM07TD

ВНИМ АНИЕ : Перед снятием заднего амортизатора и его верхней чашки , пометить положение верхней
чашки амортизатора относительно заднего амортизатора  (в "b").

Снимите :



Гайку (5)



Болт (6)



Верхнюю чашку амортизатора (7)

2. У становка

ВНИМ АНИЕ :

Соблюдайте требуемые моменты затяжки

.

ВНИМ АНИЕ : Соблюдать положение верхней чашки амортизатора относительно заднего амортизатора .

Установить верхнюю чашку амортизатора (7) на задний амортизатор .
Установите :



Болт (6)



Гайку (5) (не затягивая)

ПРИМ ЕЧАНИЕ :  Винт  (6)  должен  быть  ориентирован  выступающим  резьбовым  концом  наружу
автомобиля.

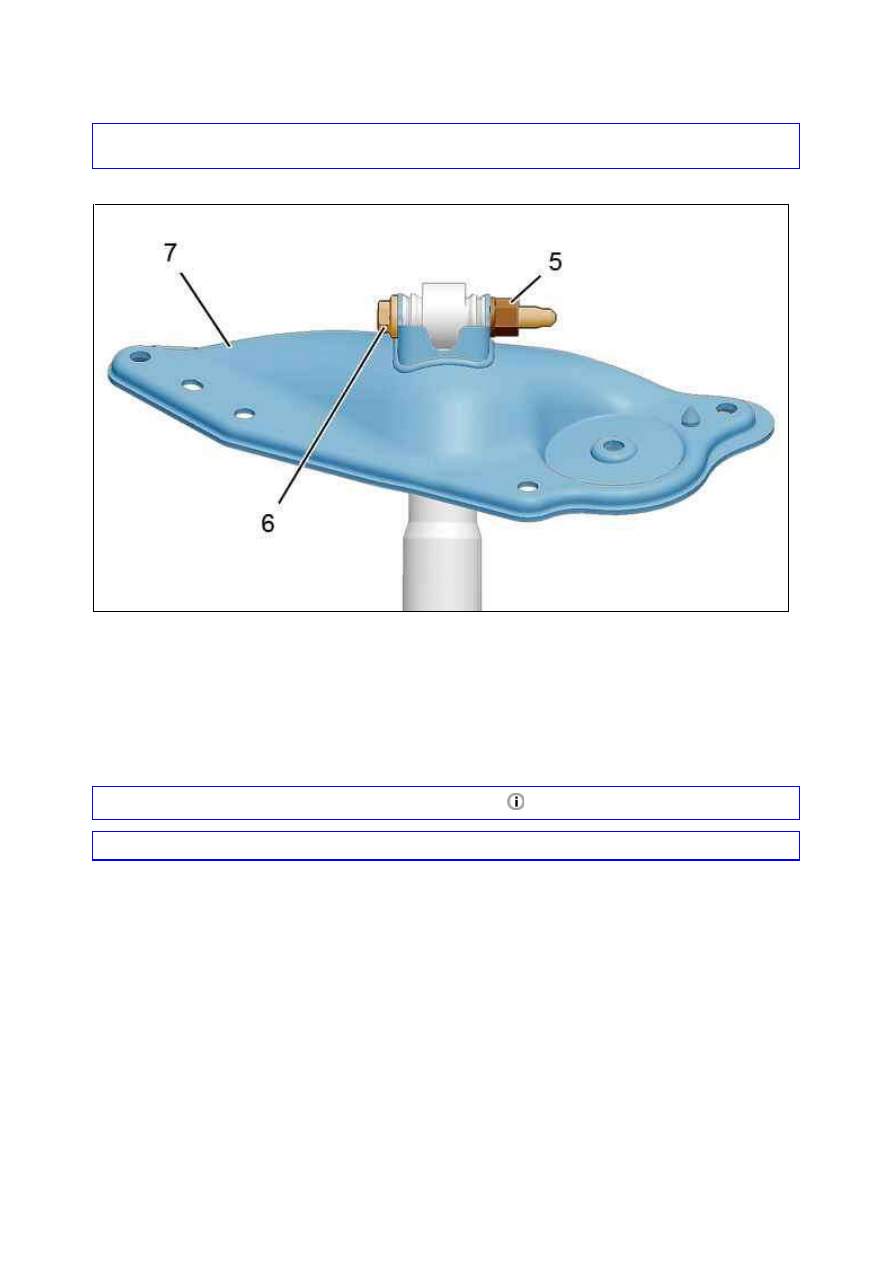

Рисунок : B3BM07UD

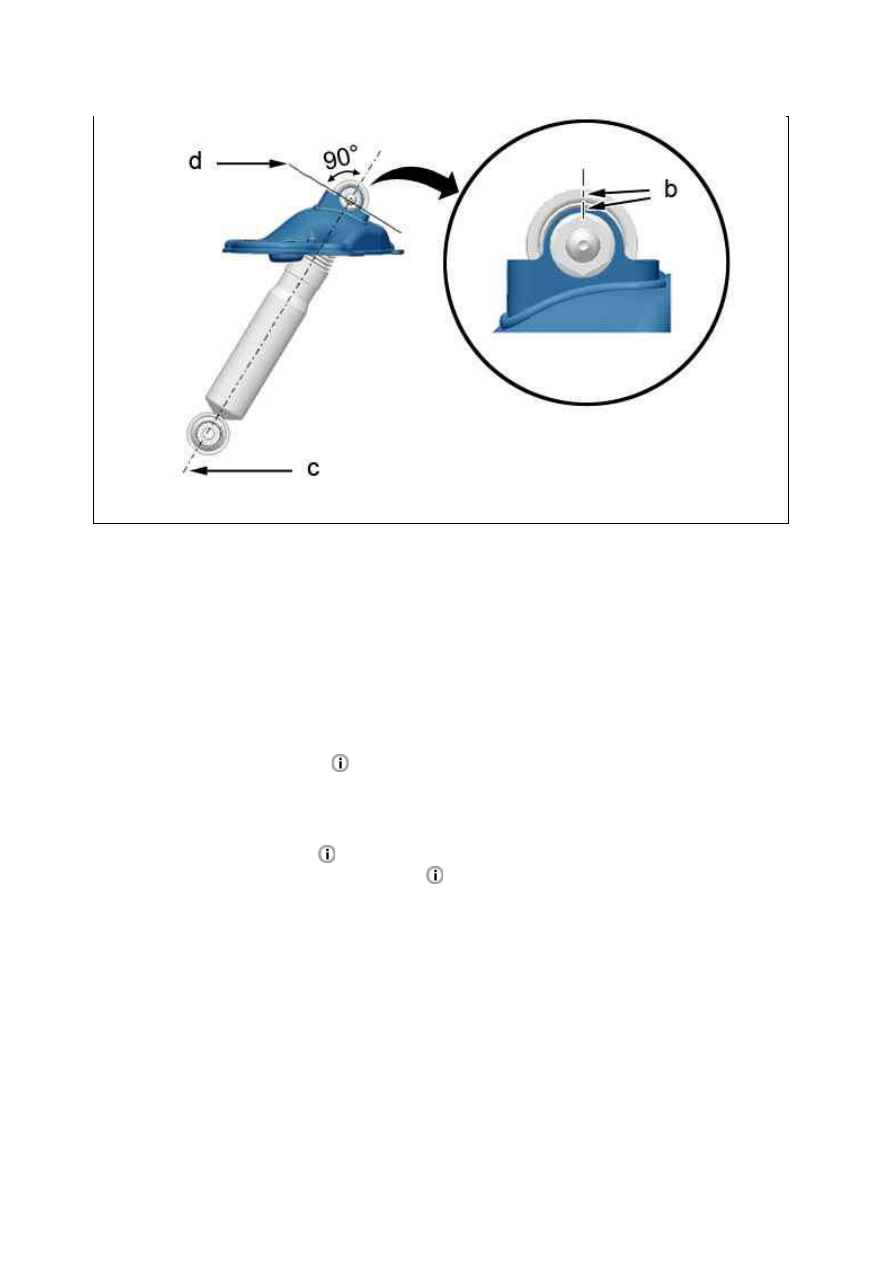

Рисунок : B3BP1F4D

Установить верхнюю чашку амортизатора относительно заднего амортизатора  (в "b") (Соблюдайте метки,
сделанные при снятии).
Визуально убедиться, что ось корпуса амортизатора "c" перпендикулярна плоскости  (в "d").

ПРИМ ЕЧАНИЕ :  При  затягивании  рекомендованным  моментом  необходимо  участие  двух  людей  для
обездвиживания деталей.

Затянуть гайку (5).
Установите :



В сборе верхнюю чашку опоры амортизатора и задний амортизатор (3)



Болт с гайкой (4) (не затягивая)



болтов (2)



Пружины задней подвески



Задние колеса



Болты задних колес

Опустите автомобиль на землю.

У становить автомобиль на эталонную высоту

.

Затяните : Болт с гайкой (4).
Установите : Дисплей (1).

Рисунок : B3BM07VD

Затянуть болты заднего колеса

.
