СНЯТИЕ ­ У СТАНОВК А : РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСК И

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Разблокировать : Болты переднего колеса.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите :



Болты переднего колеса



Переднее колесо



Поворотный кулак

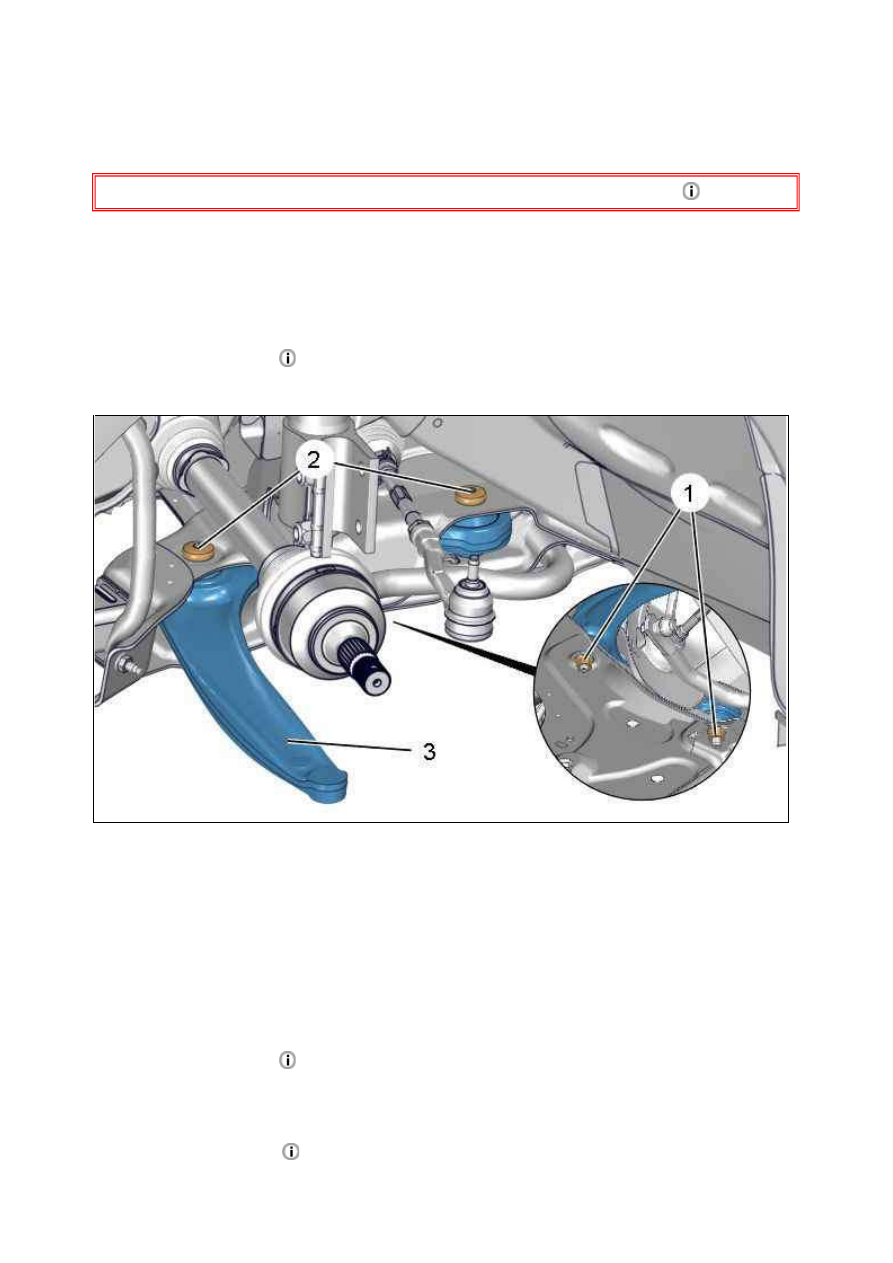

Снимите :



Гайки (1)



болтов (2)



Рычаг подвески (3)

2. У становка

Установите :



Рычаг подвески (3)



болтов (2)



Гайки (1) ; Затяните моментом 11,1 ± 1,1 дН.м



Поворотный кулак



Переднее колесо



Болты переднего колеса



Автомобиль на его колеса

Рисунок : B3BM08HD

Затянуть колесные болты

.

ПРИВЕДЕНИЕ В СООТВЕТСТВИЕ С НОРМ ОЙ : ПЕРЕДНИЙ ПОВОРОТНЫЙ

К У ЛАК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

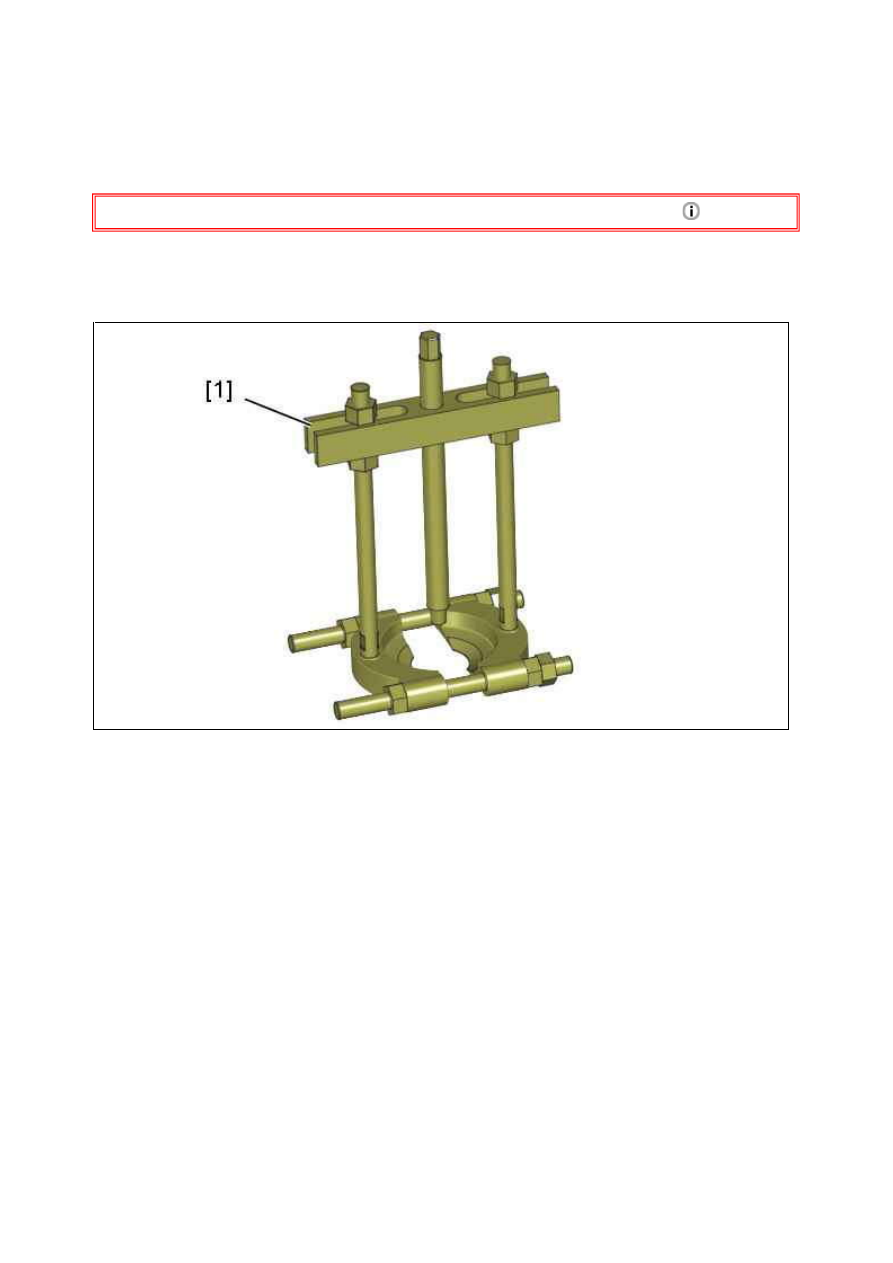

[1] съемник FACOM U53 (K2+T2).

Рисунок : E5AM0GVD

2. Снятие

Снять передний поворотный кулак

.

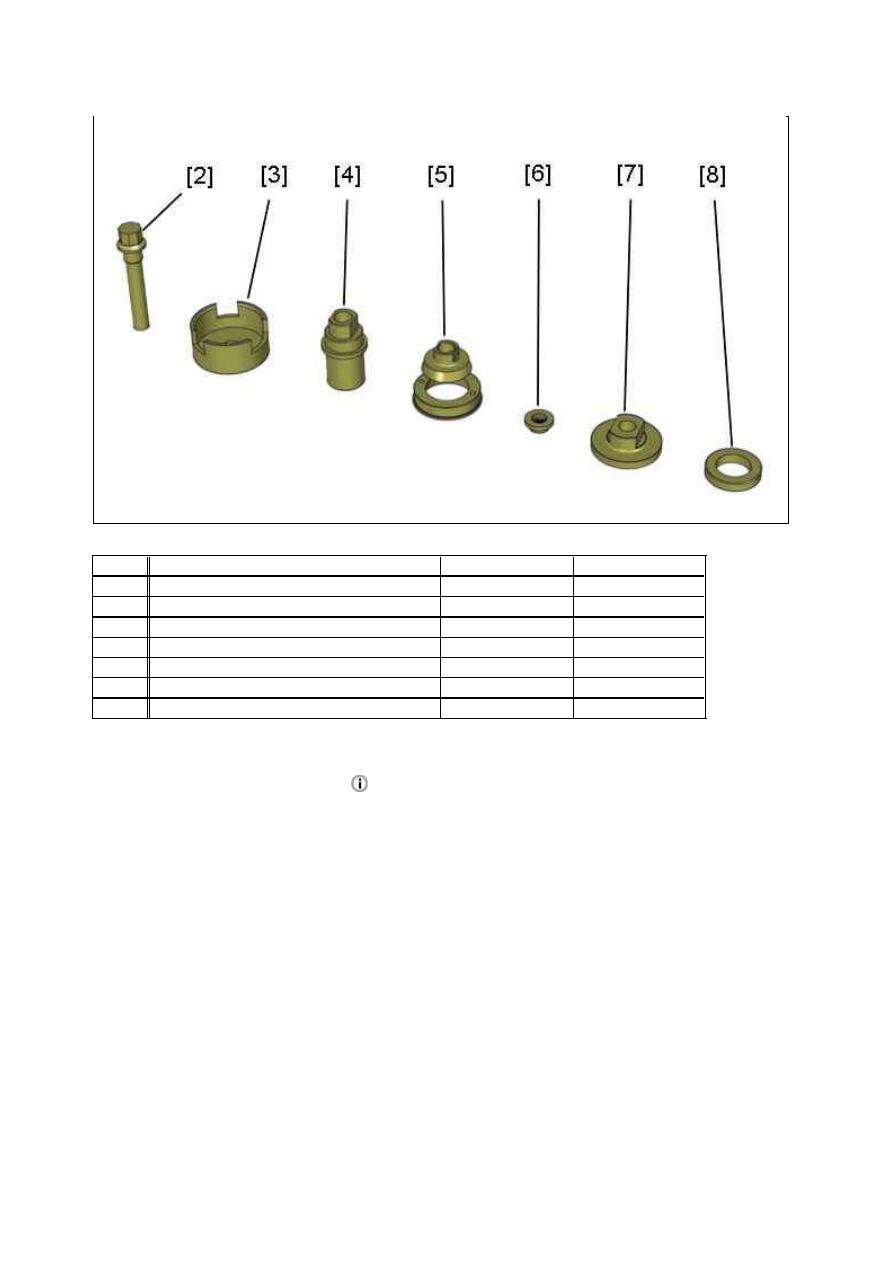

Рисунок : E5AM0M6D

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[2]

[/] болта

(­).0621­C

9501­T.A

[3]

[/] опорная пластина съемника подшипника  (­).0621­B

(­).0621­B

[4]

гайка

(­).0621­D

9501­T.C1

[5]

[/] съемник

(­).0621­K

9501­T.D5

[6]

[/]вспомогательный вкладыш

(­).0621­E

9501­T.C2

[7]

[/] наконечник для установки подшипника

(­).0621­L

(­).0621­L

[8]

установочная оправка

(­).0621­P

(­).0621­P

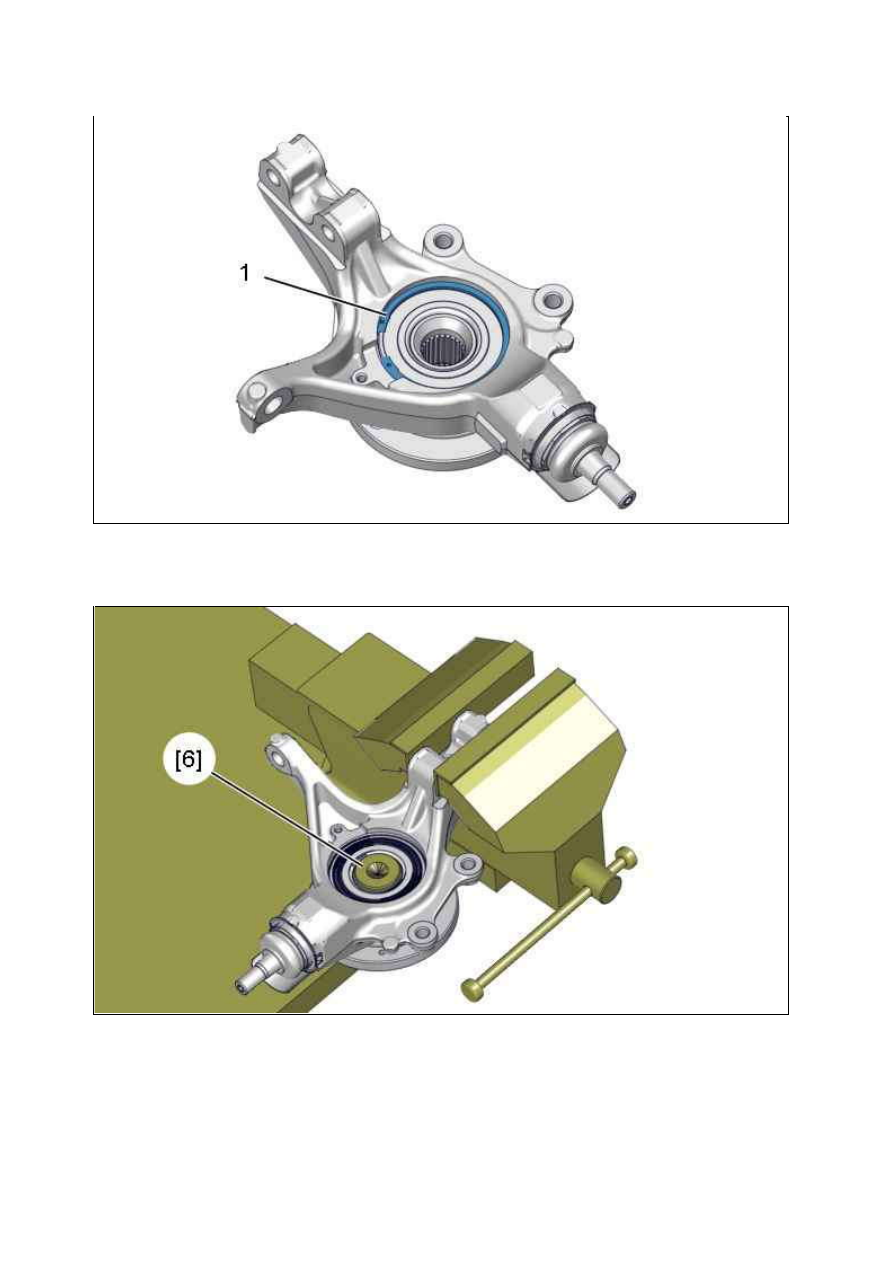

Снять стопорные кольца (1), удерживающие подшипник передней ступицы.

Закрепить передний поворотный кулак в тисках.
Установите приспособление [6].

Рисунок : B3CM059D

Рисунок : B3CM05AD
