Peugeot Partner (B9). Руководство - часть 366

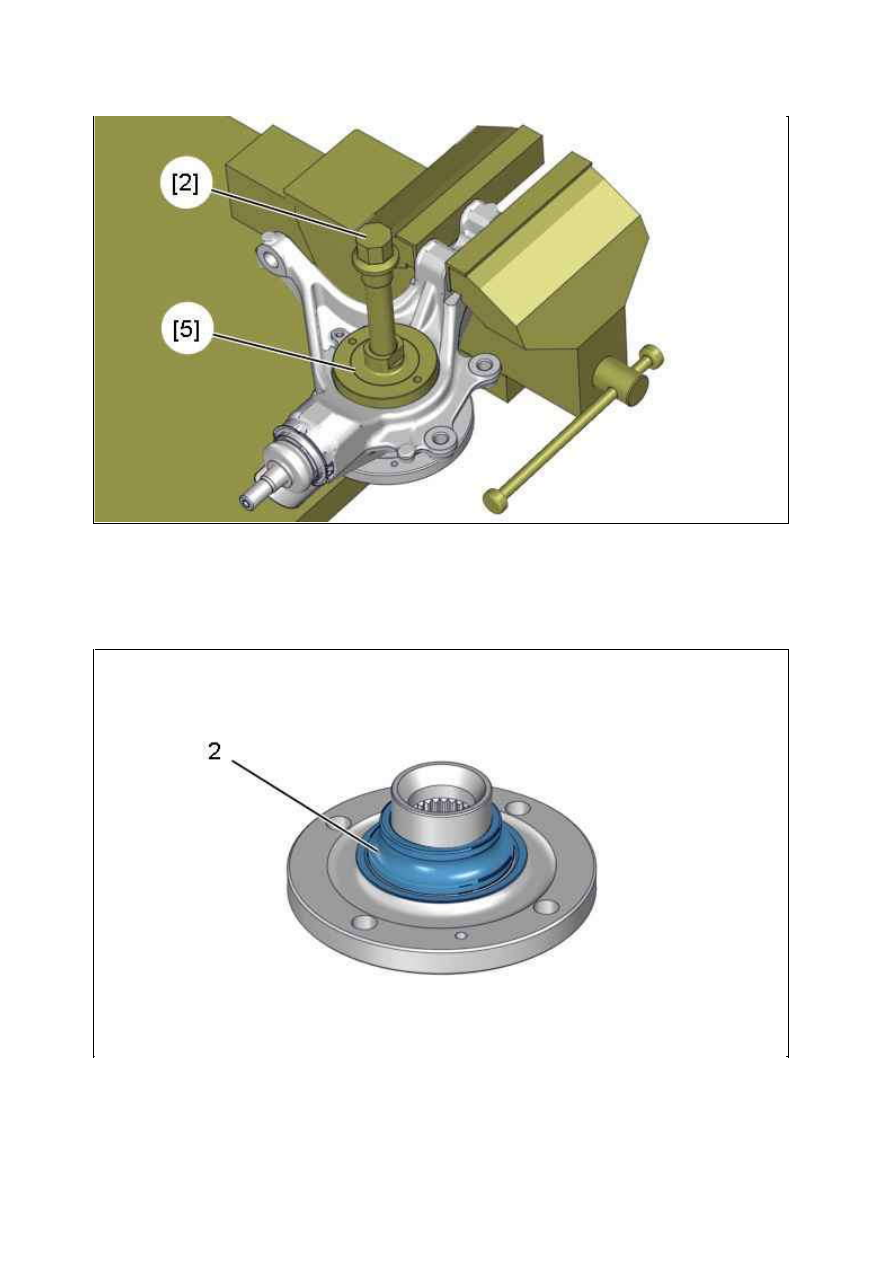

Установите :



Приспособление [5]



Приспособление [2]

Вынуть ступицу вместе с внутренней половиной сепаратора подшипника (2).

Рисунок : B3CM05BD

Рисунок : B3CM05CD

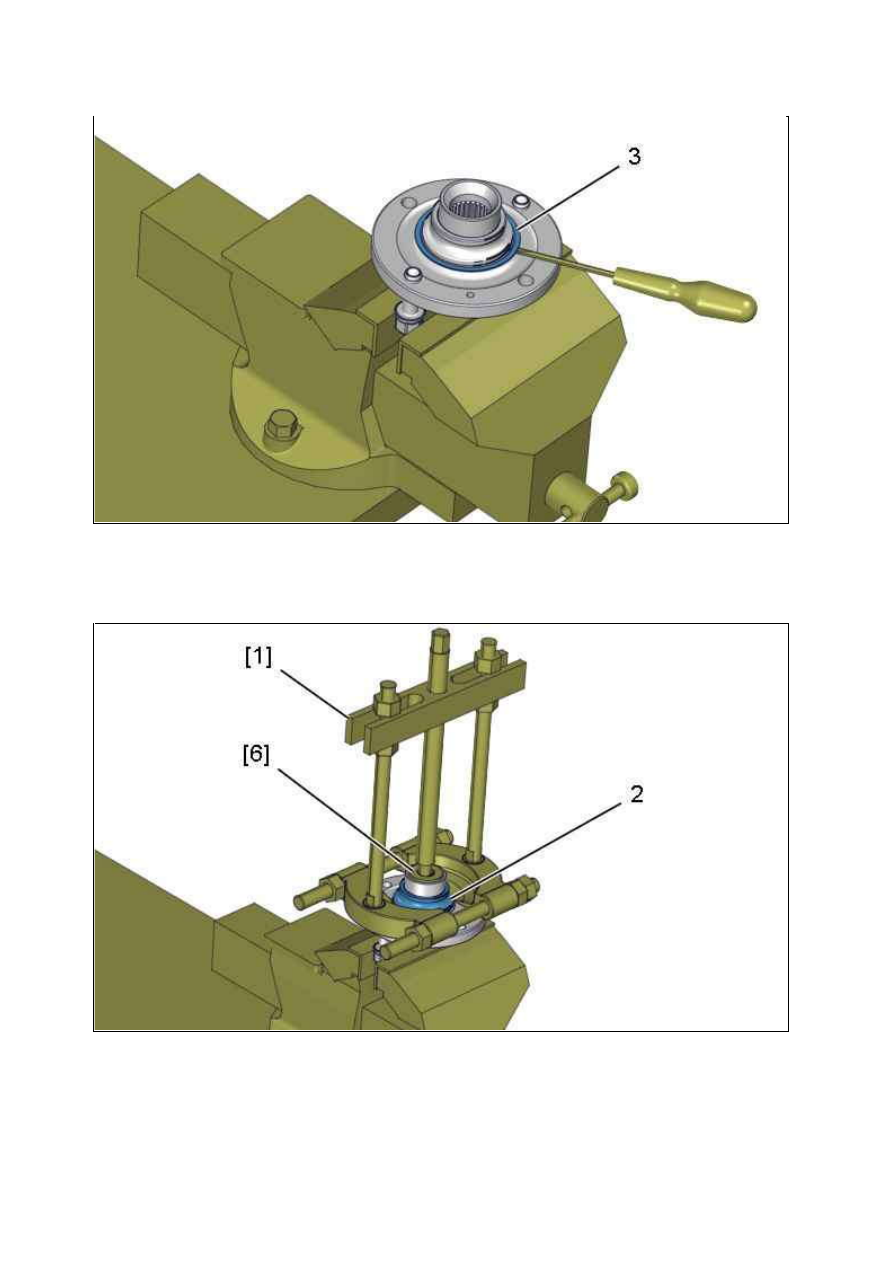

Установить два колёсных болта в ступицу, затем установить её в тиски.
Снять пылезащитный чехол (3) подшипника ; С помощью отверток.

Установите :



Приспособление [6]



Приспособление [1]

Снять внутреннюю обойму подшипника (2) с помощью съемника.

Рисунок : B3CM05DD

Рисунок : B3CM05ED

Установите приспособление [3].
Установить внутреннее кольцо (2) в его гнездо.
Установить приспособление [4] на сепаратор подшипника.
Извлечь подшипник с помощью пресса.

3. У становка

3.1. Особенности колесных подшипников

ОБЯЗАТЕЛЬНО :  Используйте  новые  подшипник  и  стопорные  кольца.  Немного  смажьте  гнездо
подшипника  в  корпусе  поворотного  кулака  и  самой  ступицы.  Детали  должны  быть  чистыми,  и  на  них
должны отсутствовать следы ненормального износа или ударов.

ОБЯЗАТЕЛЬНО :  Не  кладите  подшипник  со  встроенным  магнитным  колесом  вблизи  источника
магнитного поля или источника, загрязненного металлическими частицами.

Рисунок : B3CM05FD

"a" : Сторона подшипника с интегрированным магнитным колесом.

ВНИМ АНИЕ :  Монтируйте  с  поверхностью  "  a  "  подшипника,  расположенной  со  стороны  приводного
вала.

3.2. У становка (продолжение)

Установите приспособление [7].

Рисунок : B3BM03MD

Рисунок : B3CM05GD
