Peugeot Partner (B9). Руководство - часть 364

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНЯЯ ШАРОВАЯ ОПОРА ПОВОРОТНОГО К У ЛАК А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] втулка для нижней шаровой опоры поворотного кулака (тип: FACOM NK.41L).

2. Снятие

Разблокировать болты (Переднее колесо).
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите :



болтов (Переднее колесо)



Переднее колесо

Снять передний поворотный кулак

.

Рисунок : E5AP3F7D

Зафиксируйте передний поворотный кулак в тисках, оснащенных губками.
Снять защитный лист (1) (Передняя шаровая опора поворотного кулака (2)) ; С помощью отверток.

ВНИМ АНИЕ : Старайтесь не повредить резину шаровой опоры.

Снимите переднюю шаровую опору поворотного кулака (2) ; С помощью приспособления [1].

3. У становка

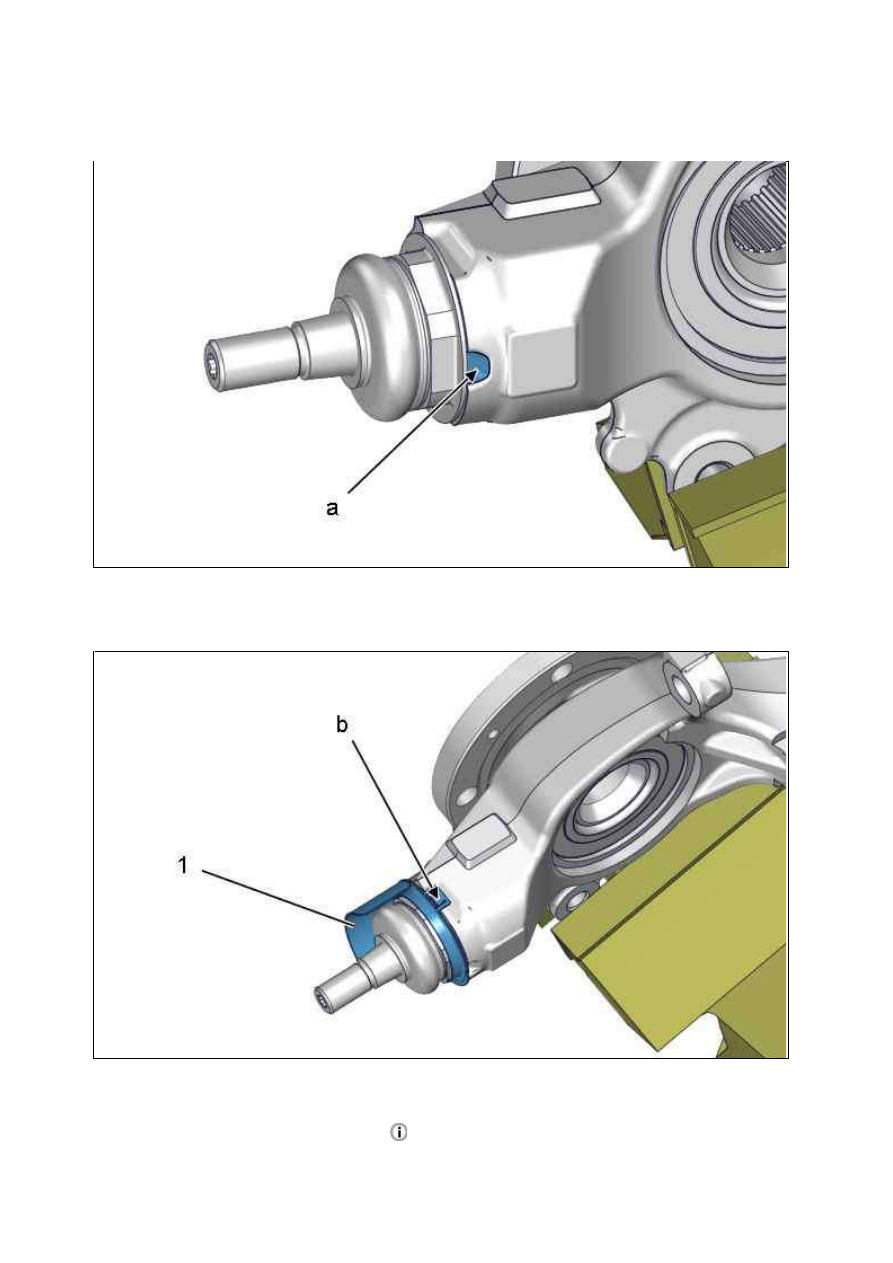

Рисунок : B3CM050D

Рисунок : B3CM051D

Установите : Ш аровая опора переднего поворотного кулака (2).
Затянуть шаровой шарнир переднего шарового кулака (2) с моментом 23 ± 2,3 дНм.

Законтрите шаровую опору в пазах "a" поворотного кулака.

Установите новую пластину (1) на корпус шаровой опоры.
Зафиксируйте пластину на одной из граней шаровой опоры. Для этого изогните пластину в зоне "b".

У становить передний поворотный кулак

.

Установите :

Рисунок : B3CM052D

Рисунок : B3CM053D



Переднее колесо



Болты переднего колеса

Затянуть колесные болты

.
