ИДЕНТИФИК АЦИЯ ­ ХАРАК ТЕРИСТИК И : ПЕРЕДНИЙ М ОСТ

1. Передняя подмоторная рама

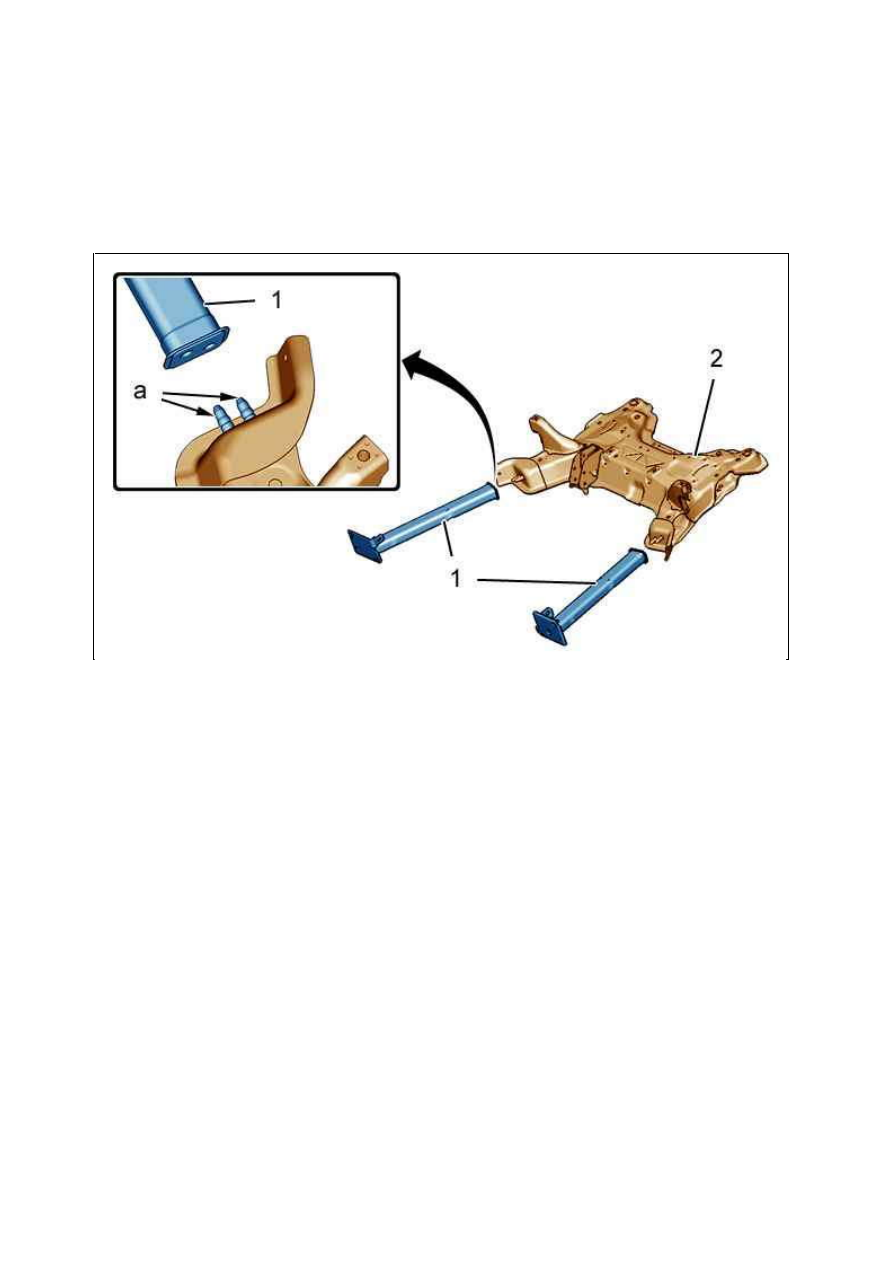

(1) Удлинители подрамника (в зависимости от страны продажи).
(2) Подрамник.
Удлинители подрамника, заштампованные на два выступа "a" со стороны подрамника.
Удлинители подрамника, закрепленные болтами к нижней балке и к передней части кузова.
Механосварной окрашенный подрамник.
Подрамник, установленный на кузове с помощью установочных выступов.

2. Поворотный кулак

Поворотный кулак "сжатого типа".
Подшипник поворотного кулака :



Диаметр 82 мм



Подшипник с двумя рядами шариков и встроенной магнитной мишенью (48 полярных пар)

Нижняя съемная шаровая опора поворотного кулака.

3. Несущий элемент

3.1. У пор

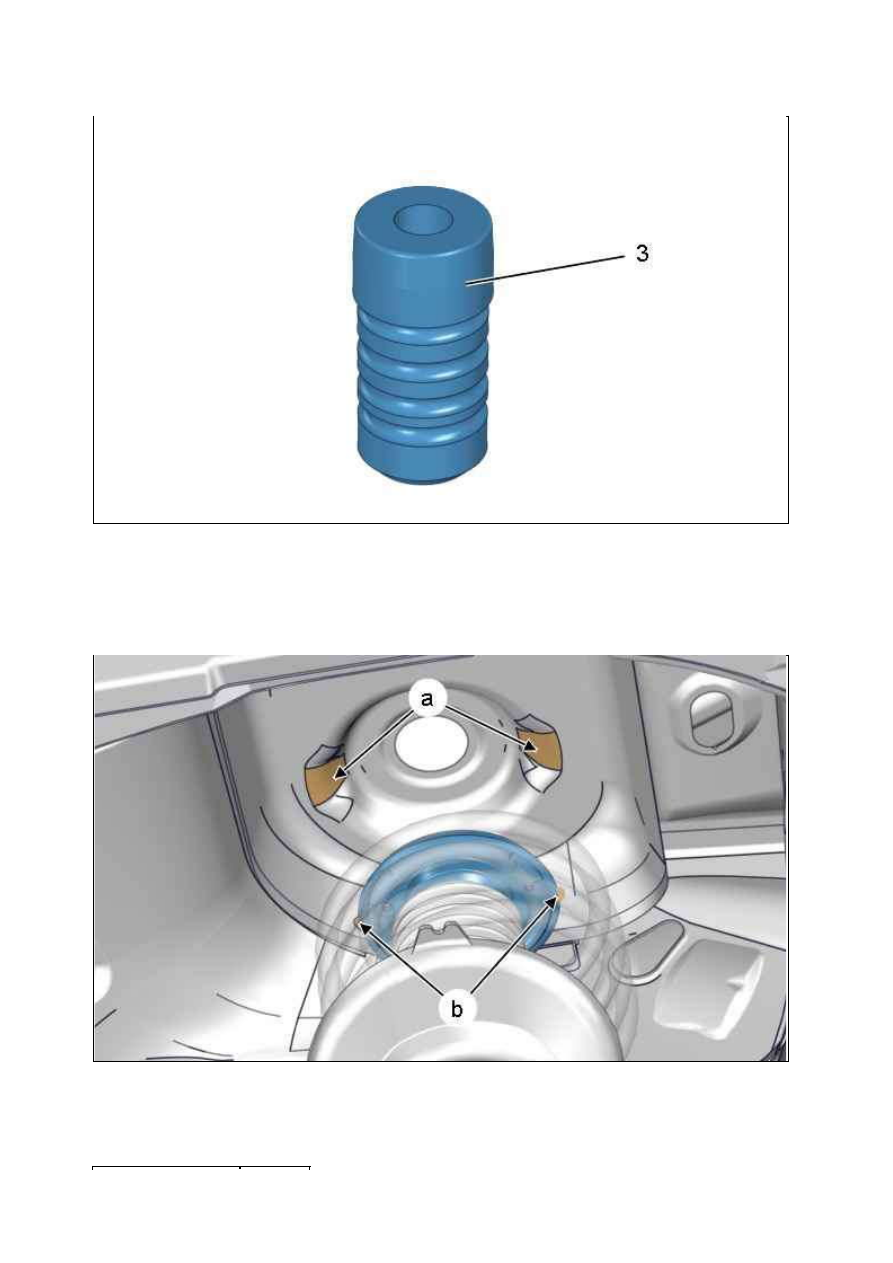

Рисунок : B3CP0E1D

Независимая передняя подвеска типа МакФерсон.
Упор (3) : Высота = 96 мм.

3.2. Наклон несущего элемента

Установить выступы "b" опоры амортизатора в углубления "a" арки колеса.

4. Стабилизатор поперечной устойчивости

Рисунок : B3CM058D

Рисунок : B3BM08GD

5. Геометрия автомобиля

ПРИМ ЕЧАНИЕ :

Геометрические характеристики даны с величинами контроля и регулировки

геометрии мостов

.

Тип кузова

Диаметр

Все (К роме : 7 мест)   23 мм
7 мест

25 мм

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНИЙ ПОВОРОТНЫЙ К У ЛАК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

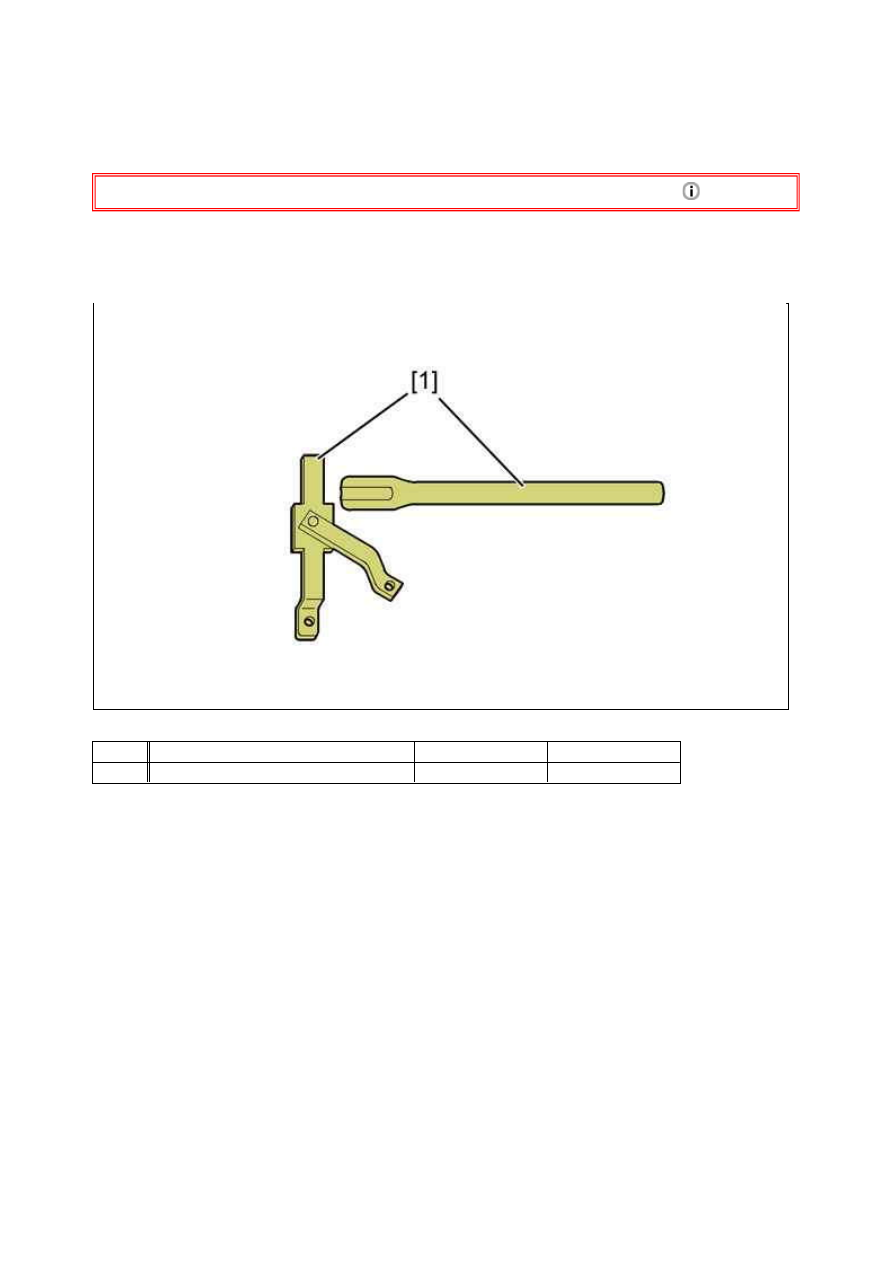

Рисунок : E5AP2Y3D

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[1]

приспособление для фиксации ступицы  6310­T

(­).0606­AY
