Peugeot Partner (B9). Руководство - часть 363

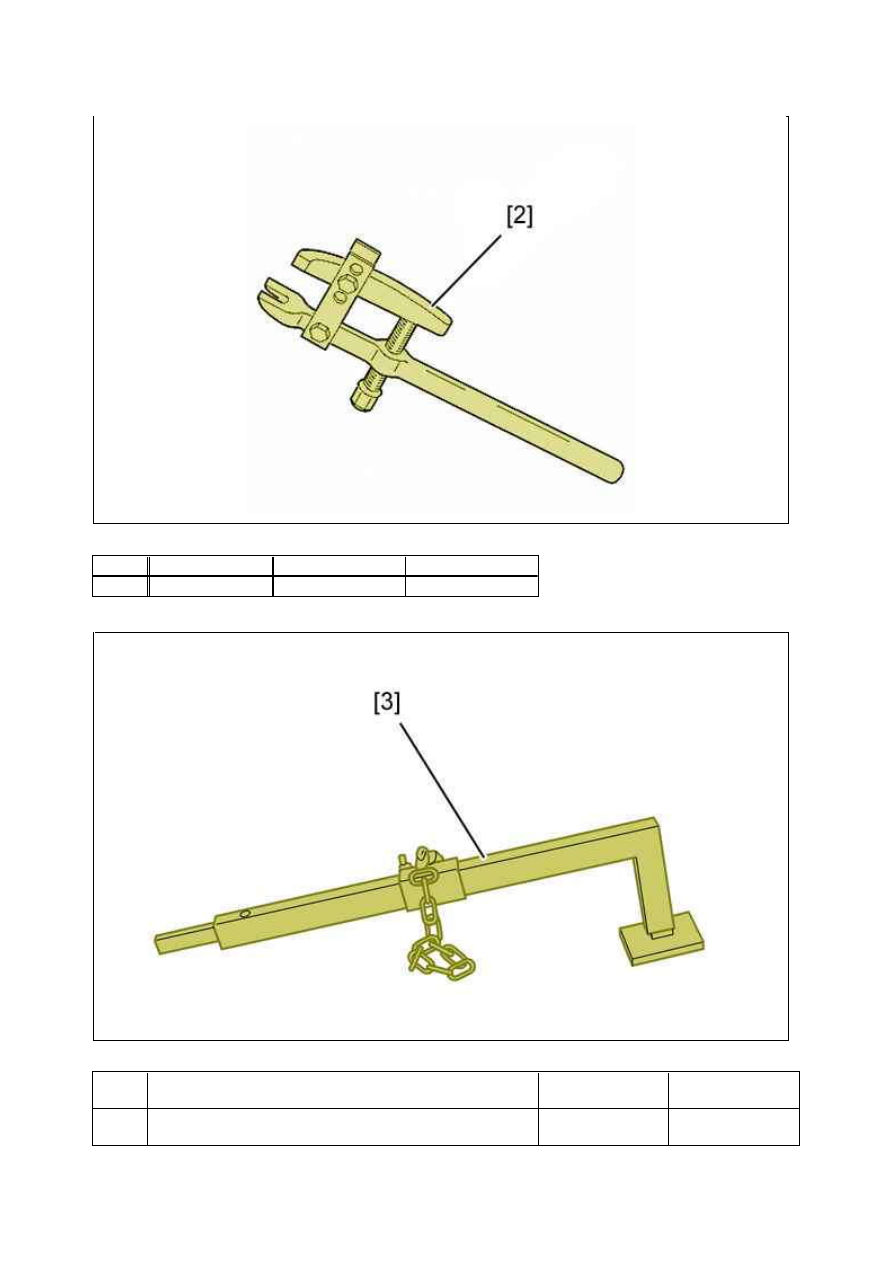

Рисунок : E5AP3TGD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[2]

съемник шарнира  1892­T

(­).0709

Рисунок : E5AP3THD

М етка  Обозначение

Номер (реферанс)  Номер (реферанс)

[3]

рычаг для рассоединения шаровых опор поворотного
кулака

9509­T

(­).0622

2. Снятие

Разблокировать болты передних колес.
Поднять и зафиксировать в поднятом положении автомобиль.
Снимите :



Болты передних колес



Переднее колесо

Снимите :



Ш пилька (1)



Обойму (2)

ВНИМ АНИЕ : Запрещается тормозить для ослабления крепления ; Это может привести к растрескиванию
болтов крепления тормозных дисков к ступице.

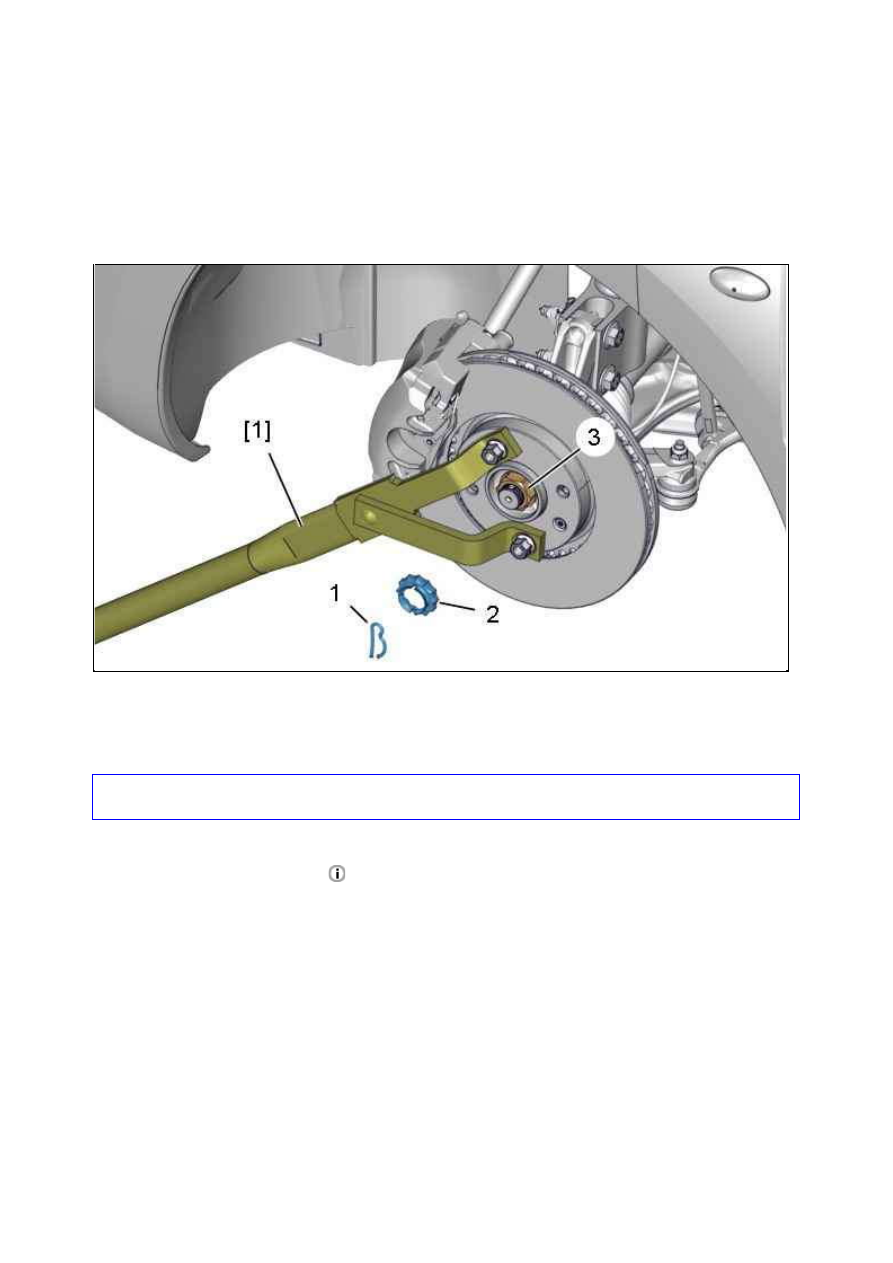

Зафиксируйте от вращения ступицу с помощью приспособления [1].
Отверните, затем снимите гайку приводного вала (3).

Снять передний тормозной диск

.

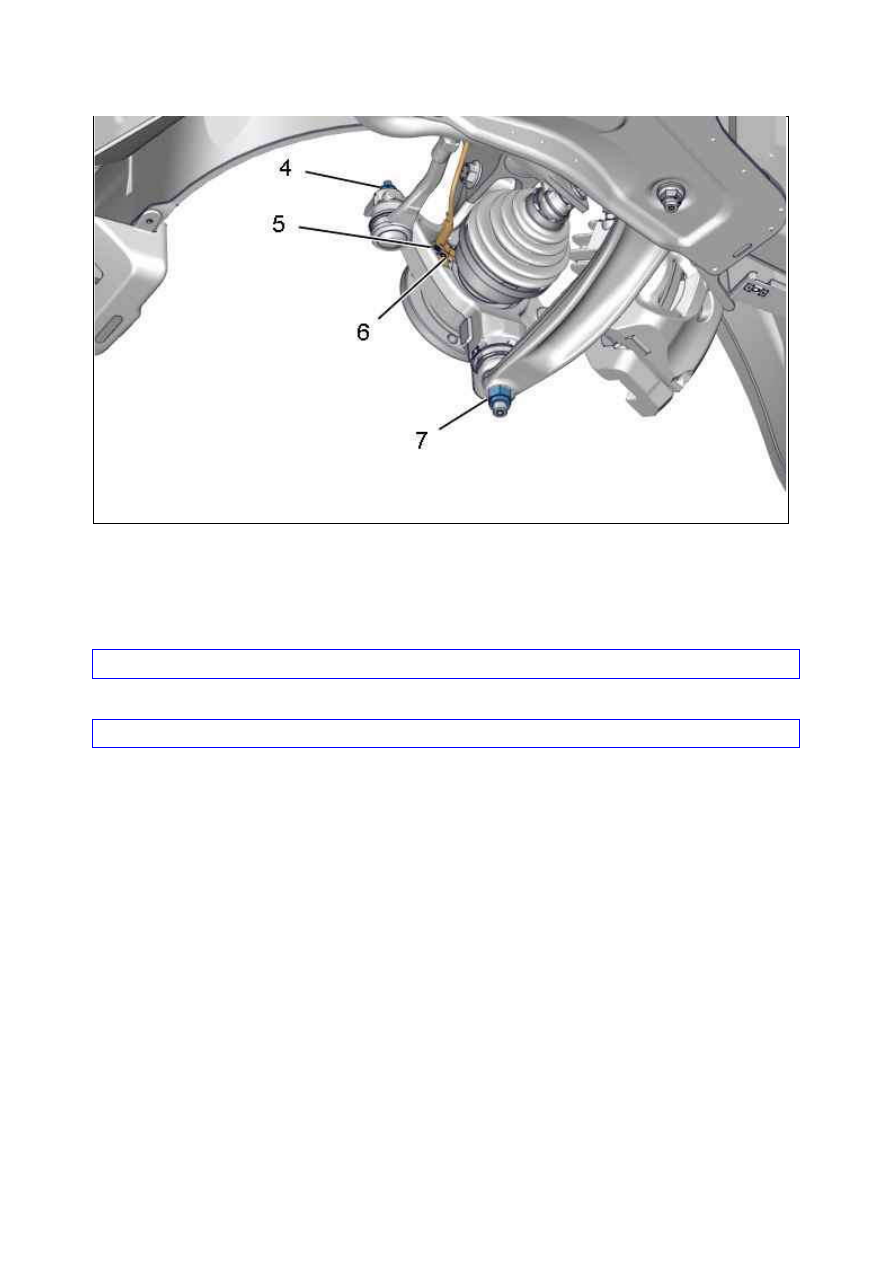

Рисунок : B3CM054D

Отвернуть гайку (4).
Отсоедините шаровую опору рулевой тяги ; С помощью приспособления [2].
Снимите болтов (5).
Сдвинуть датчик колеса (6).
Отвернуть гайку (7).

ВНИМ АНИЕ : Проявлять осторожность, чтобы не повредить чехол шарнира поворотного кулака.

Отсоединить шаровую опору поворотного кулака от нижнего рычага ; С помощью приспособления [3].

ВНИМ АНИЕ : При освобождении поворотного кулака ; Удерживать приводной вал в дифференциале .

Отсоединить передний шарнир приводного вала.

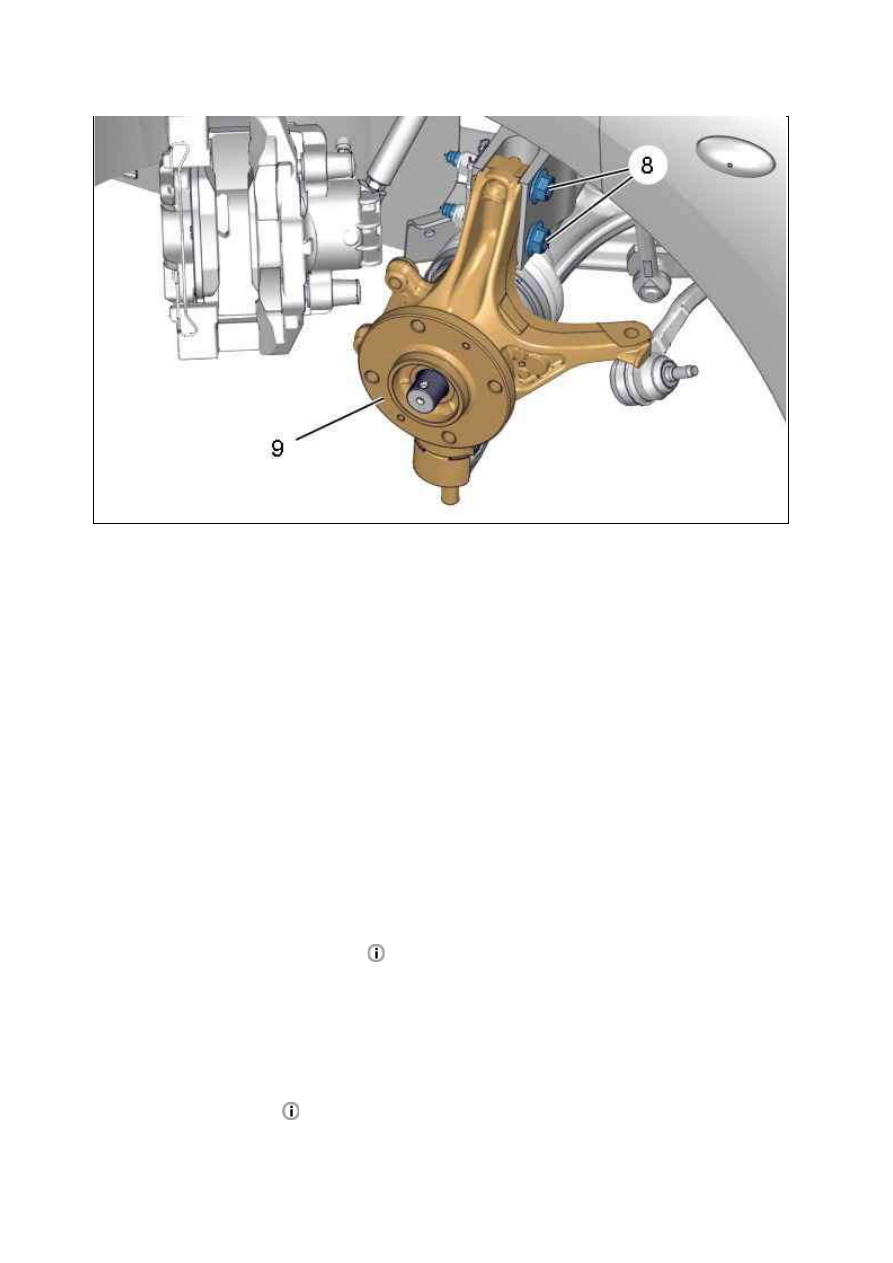

Рисунок : B3BM085D

Снимите :



Болты (8) со своими гайками



Передний шарнир (9)

3. У становка

ПРИМ ЕЧАНИЕ : После каждого снятия заменяйте гайки Нильстопа.

Установите :



Передний шарнир (9)



Болты (8) со своими гайками ; Затяните моментом 8 ± 0,8 дН.м

Присоединить шарнир к переднему поворотному кулаку.
Присоедините шаровую опору поворотного кулака в нижнем рычаге.
Установите :



Гайку (7) ; Затяните моментом 4,2 ± 0,4 дН.м



Датчик колеса (6)



Болт (5) ; Затяните моментом 0,8 ± 0,1 дН.м

Подсоедините шаровую опору рулевой тяги.
Установить на место гайку (4) (новый) ; Затяните моментом 4,5 ± 0,4 дН.м.

У становить передний тормозной диск

.

Зафиксируйте от вращения ступицу с помощью приспособления [1].
Установите ­ Затяните гайку приводного вала (3) с моментом затяжки 32,5 ± 2,6 дНм.
Установите :



Обойму (2)



Ш тифт (1)



Переднее колесо



Автомобиль на его колеса

Рисунок : B3BM086D

Затянуть колесные болты

.
