РАЗБОРК А ­ СБОРК А : ПРИБОРНОЙ ПАНЕЛИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

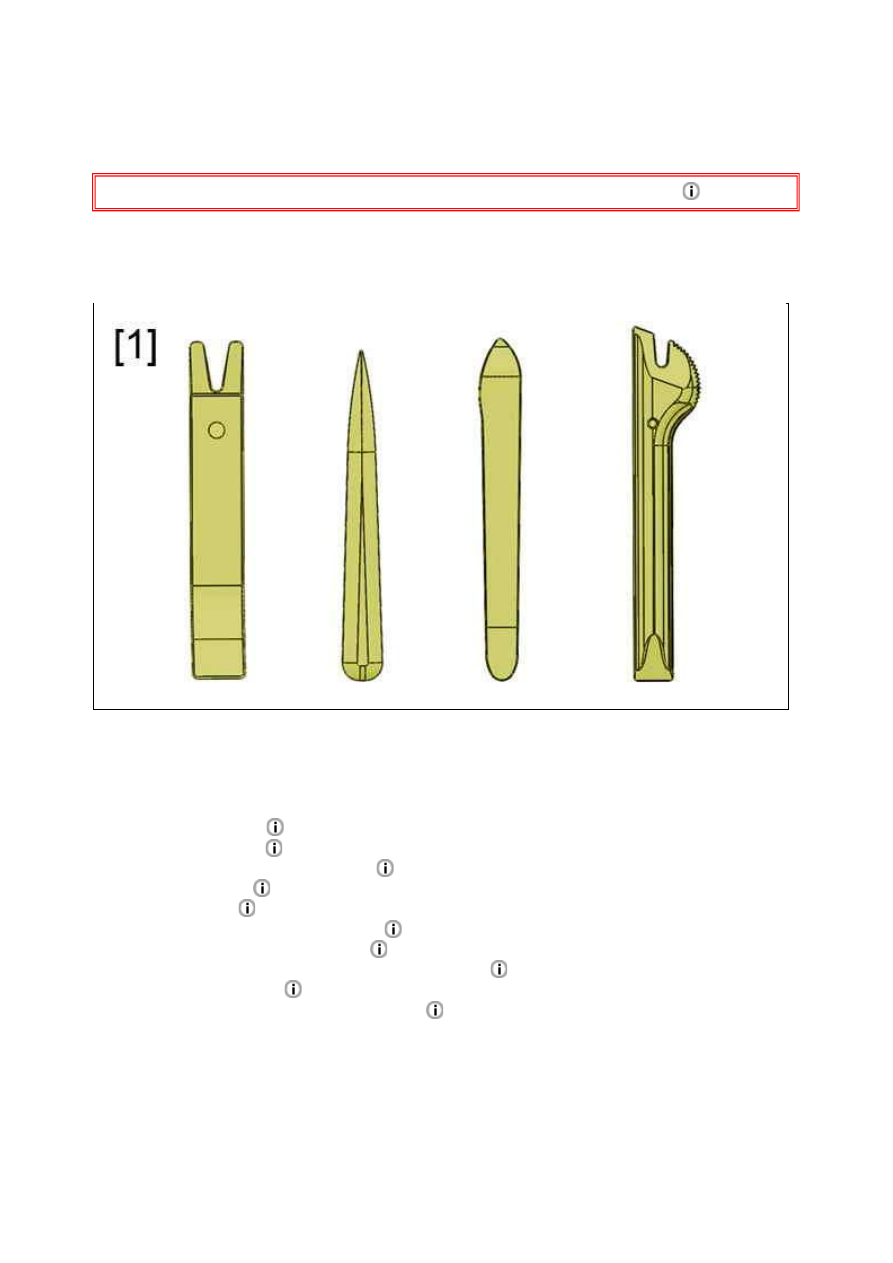

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Предварительная операция

Снимите :



Панель приборов



Приборная доска



М ногофункциональный дисплей



Автомагнитола



CD­чейнджер

 (в зависимости от комплектации)



Подушка безопасности пассажира



Воздуховоды приборной панели



Высокочастотные динамики панели управления



Перчаточный ящик

 (водитель)



Электрический жгут приборной панели

3. Разборка

Рисунок : E5AP30WD

18.01.2012

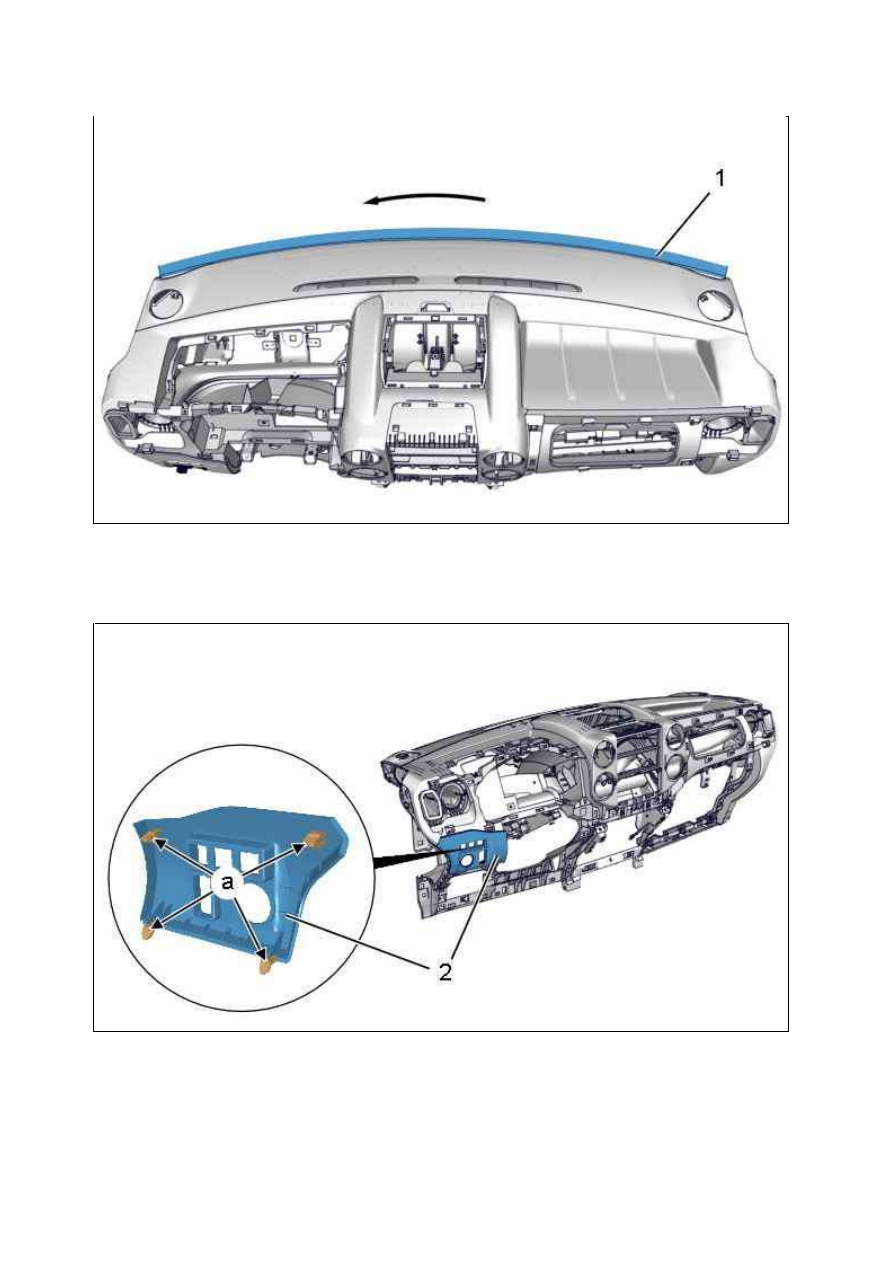

Снять и сдвинуть уплотнитель (1) (в соответствии со стрелкой ).
Снять прокладку (1).

Отсоединить панель отделки ((2)) (в "a") ; С помощью приспособления [1].
Снять панель отделки (2).

Рисунок : C5FM0MZD

Рисунок : C5FM0N0D

18.01.2012

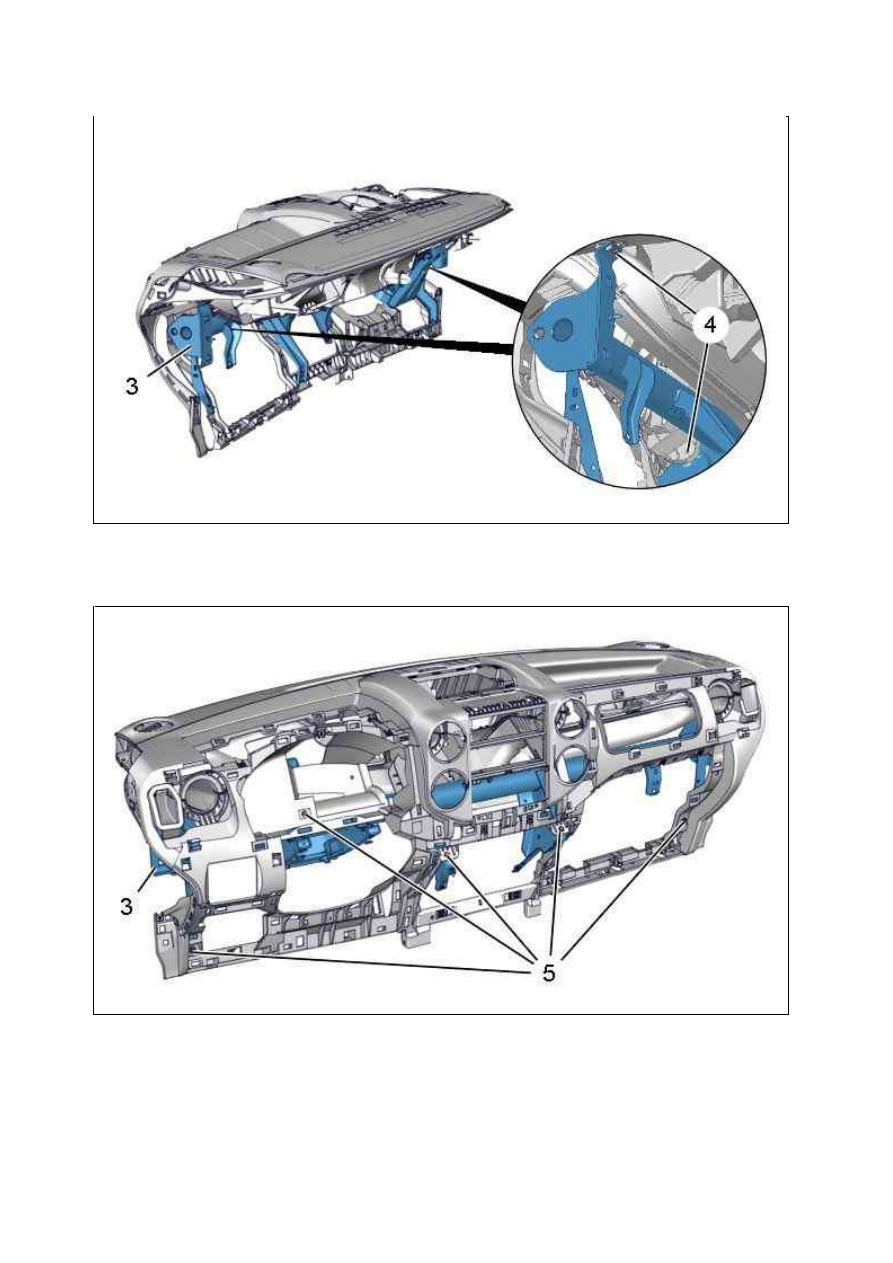

Отвернуть болты (4) (Поперечины приборной панели (3)).

Отвернуть болты (5) (Поперечины приборной панели (3)).
Отделите : Поперечина приборной панели (3) (Соблюдая осторожность).
Снимите : Поперечина приборной панели (3).

4. Сборка

Действовать в последовательности, обратной операциям по разборке.

Рисунок : C5FM0N1D

Рисунок : C5FM0N2D

18.01.2012

Затяните болта (4), (5) моментом 0,8 ± 0,1 дН.м.
Проверьте функционирование электрооборудования.
