СНЯТИЕ ­ У СТАНОВК А : ЦЕНТРАЛЬНАЯ К ОНСОЛЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Рисунок : E5AP30WD

18.01.2012

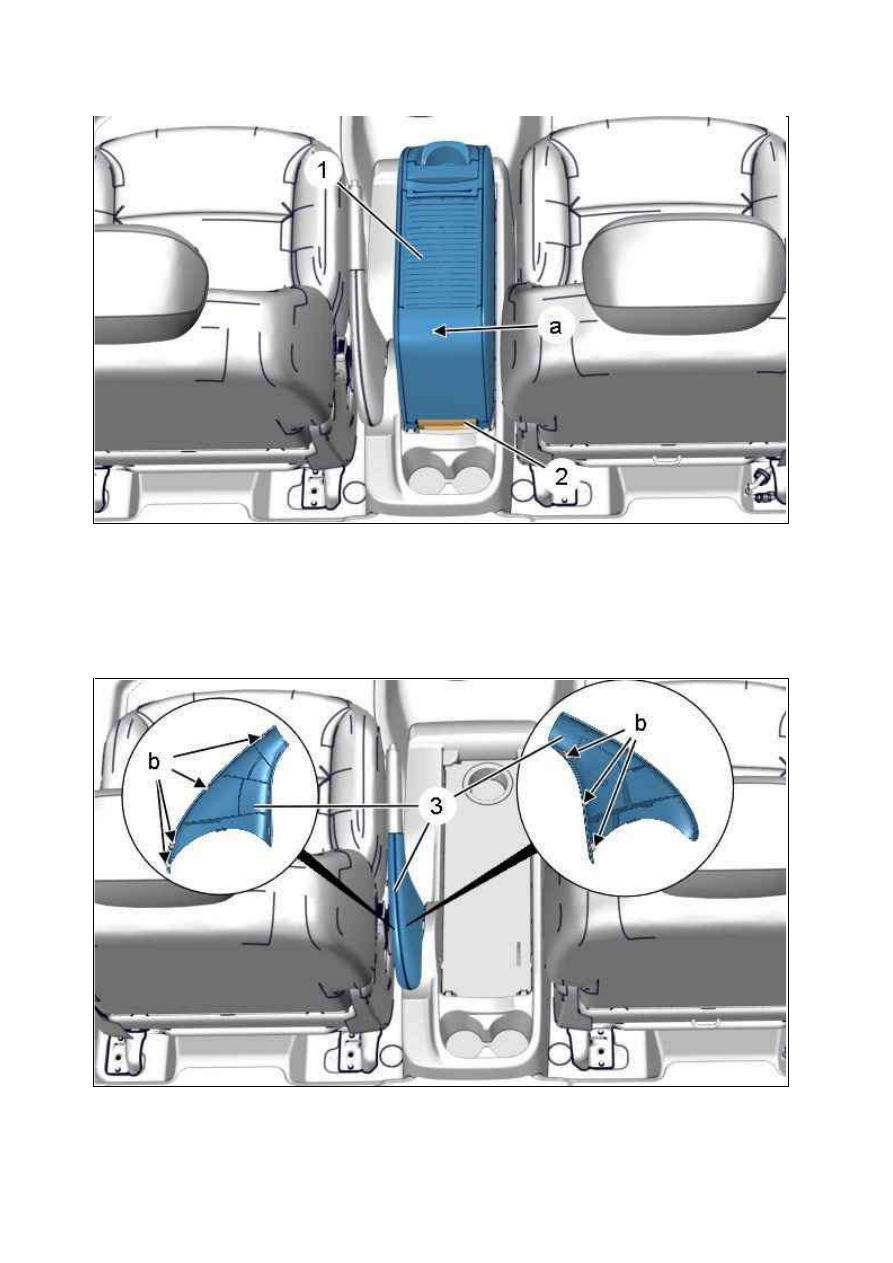

ПРИМ ЕЧАНИЕ : Нажать на вещевой ящик (1) и продолжать нажимать (в "a") для облегчения отпирания
ручки (2).

Нажать на ручку (2).
Снимите : Ящик для багажа (1) (Потянуть на себя).

Отсоединить : Накладку стояночного тормоза (3) ( в "b") ; С помощью приспособления [1].
Снимите : Накладку стояночного тормоза (3).

Рисунок : C5FM0KCD

Рисунок : C5FM0KDD

18.01.2012

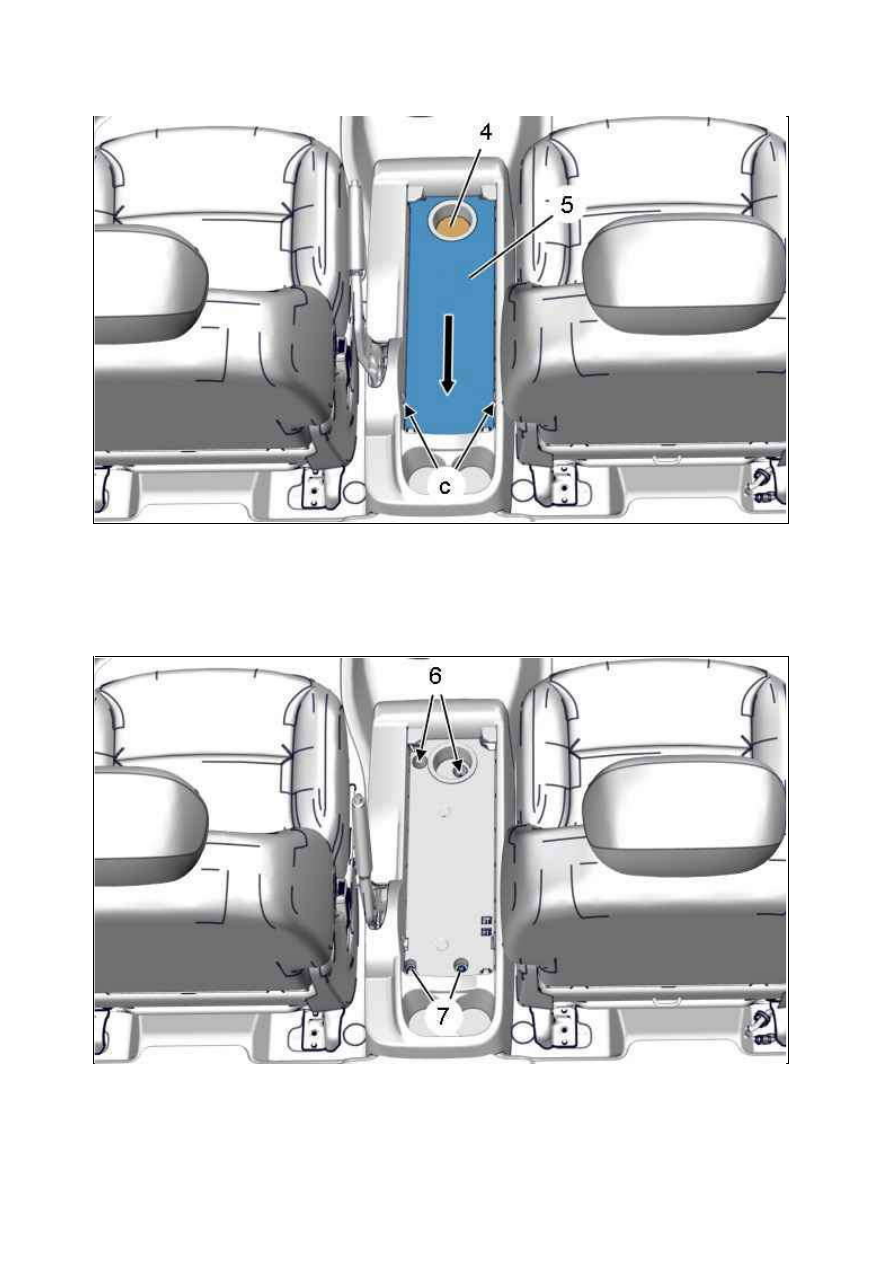

Отделите : Коврик центральной консоли (5) ( в "c") ; С помощью приспособления [1].
Снимите : Коврик центральной консоли (5) (в соответствии со стрелкой ).
Отделите : Подложку подстаканника (4) ; С помощью приспособления [1].
Снимите : Подложку подстаканника (4).

Снимите :



Гайки (6)



болтов (7)

Рисунок : C5FM0KED

Рисунок : C5FM0KFD

18.01.2012

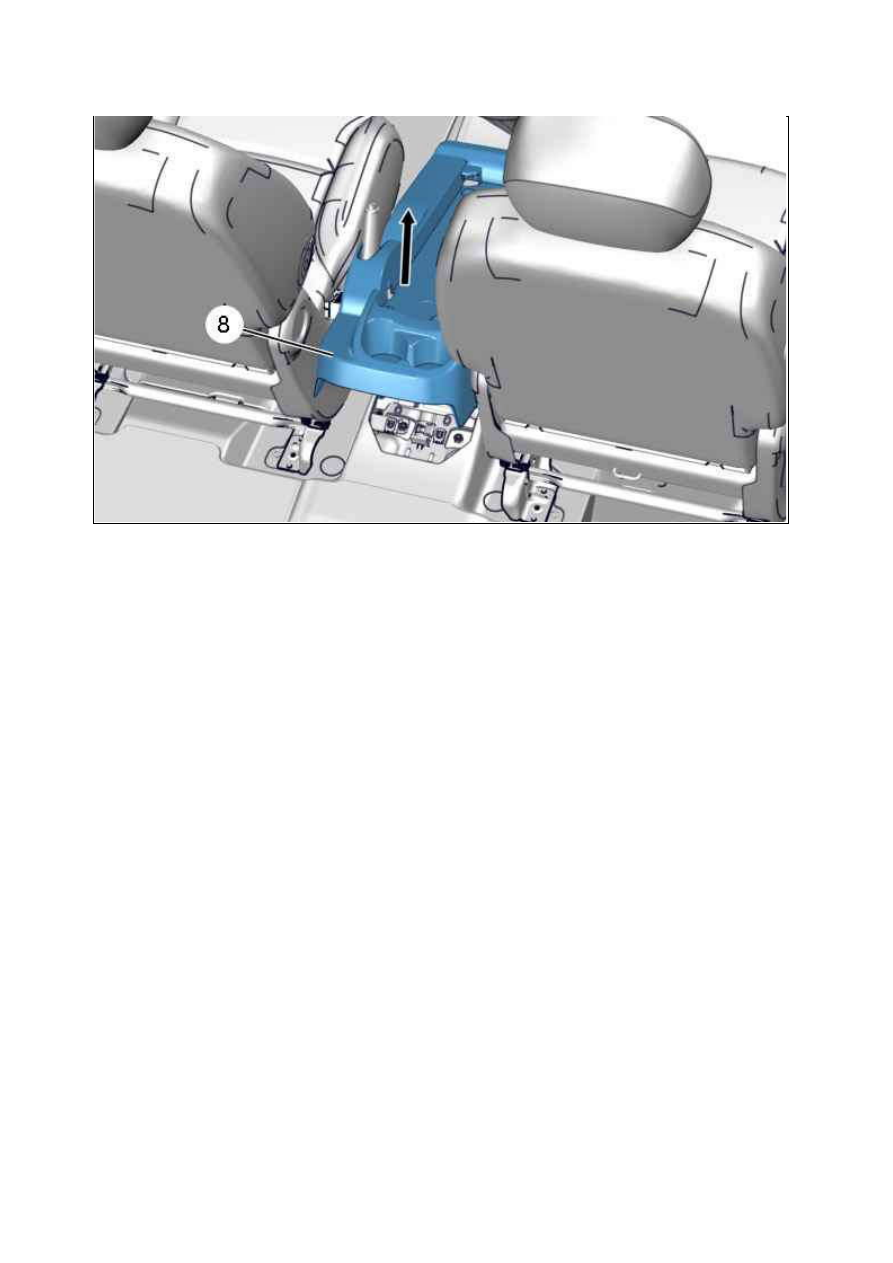

Затяните стояночный тормоз (Максимально).
Отделить центральную консоль (8) (Как показано стрелкой ).
Снимите центральную консоль (8).

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



гайки (6) моментом 0,8 ± 0,2 дН.м



Затянуть болты (7) моментом 0,8 ± 0,2 дНм

Проверьте функционирование различного оборудования.

Рисунок : C5FM0KGD
