Peugeot Partner (B9). Руководство - часть 341

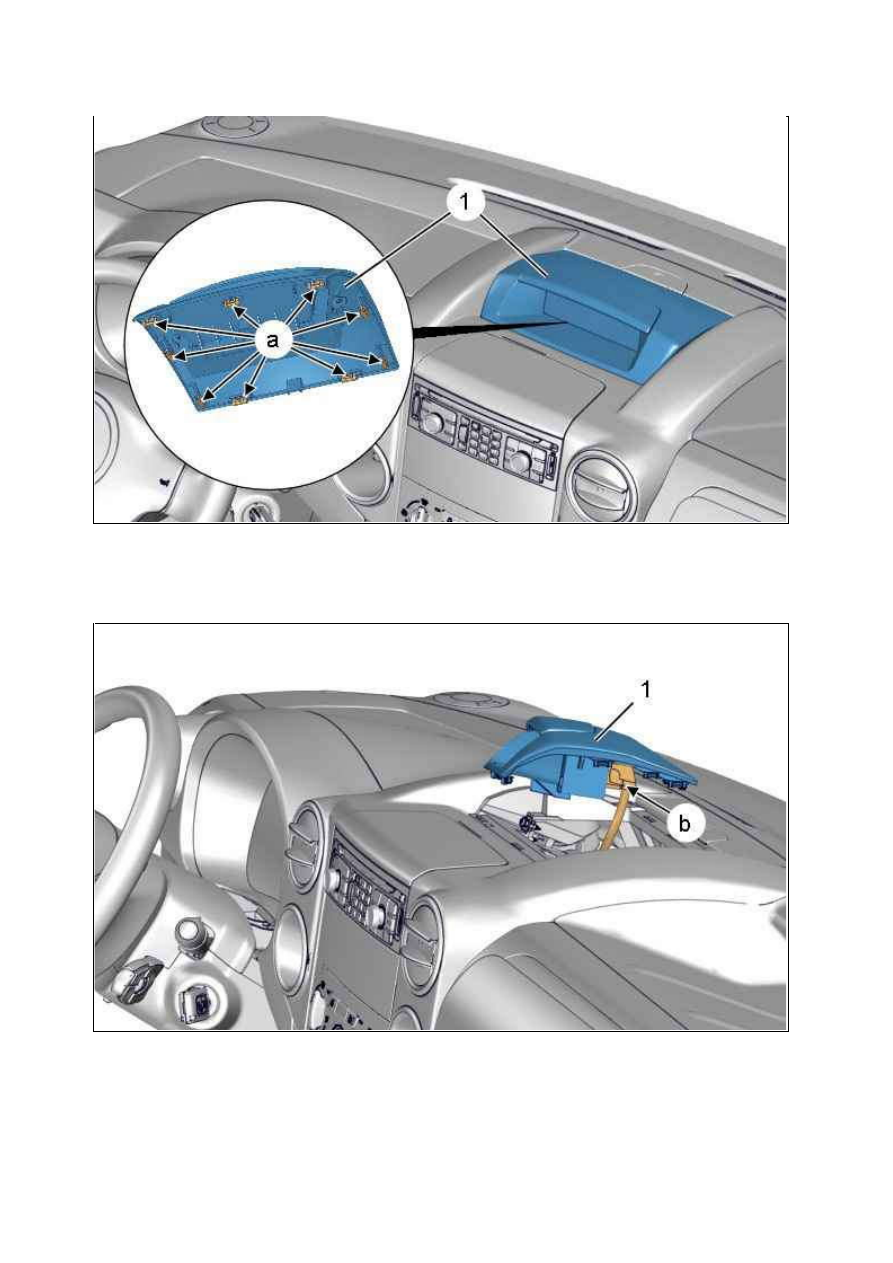

Отсоединить : Кронштейн многофункционального дисплея (1) ( в "a") ; С помощью приспособления [1].
Отделите : Кронштейн многофункционального дисплея (1).

Отсоедините разъем ( в "b").
Снимите : Кронштейн многофункционального дисплея (1).

Рисунок : C5FM0NND

Рисунок : C5FM0NPD

18.01.2012

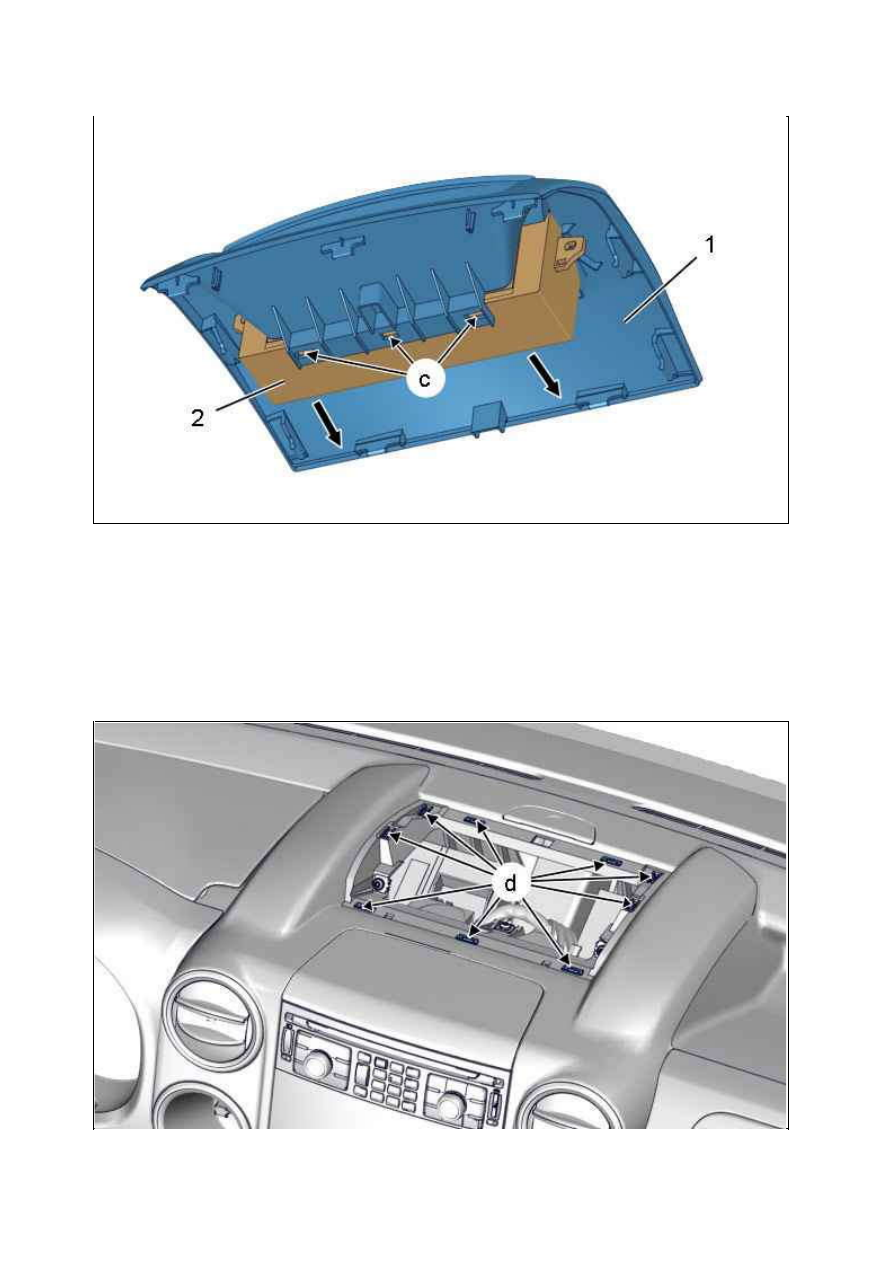

Отсоединить : Многофункциональный дисплей (2) ( в "c") ; С помощью приспособления [1].
Снимите :



Многофункциональный дисплей (2) (в соответствии со стрелкой )



Кронштейн многофункционального дисплея (1)

3. У становка

Рисунок : C5FM0NQD

Рисунок : C5FM0NRD

18.01.2012

ОБЯЗАТЕЛЬНО : Систематически заменять неисправные фиксаторы.

ПРИМ ЕЧАНИЕ : Расположите фиксаторы ( в "d").

Установить многофункциональный дисплей (2) на опору дисплея (1).
Заново подсоедините разъем ( в "b").
Установите : Кронштейн многофункционального дисплея (1).

Подсоедините обратно аккумуляторную батарею

.

Проверьте функционирование электрооборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПЕРЧАТОЧНЫЙ ЯЩИК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Отсоединить аккумуляторную батарею

.

2.1. К арманов для багажа со стороны переднего пассажира

Открыть : Перчаточный ящик (/).

Рисунок : E5AP30WD

18.01.2012
