СНЯТИЕ ­ У СТАНОВК А : ПРИБОРНОЙ ПАНЕЛИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

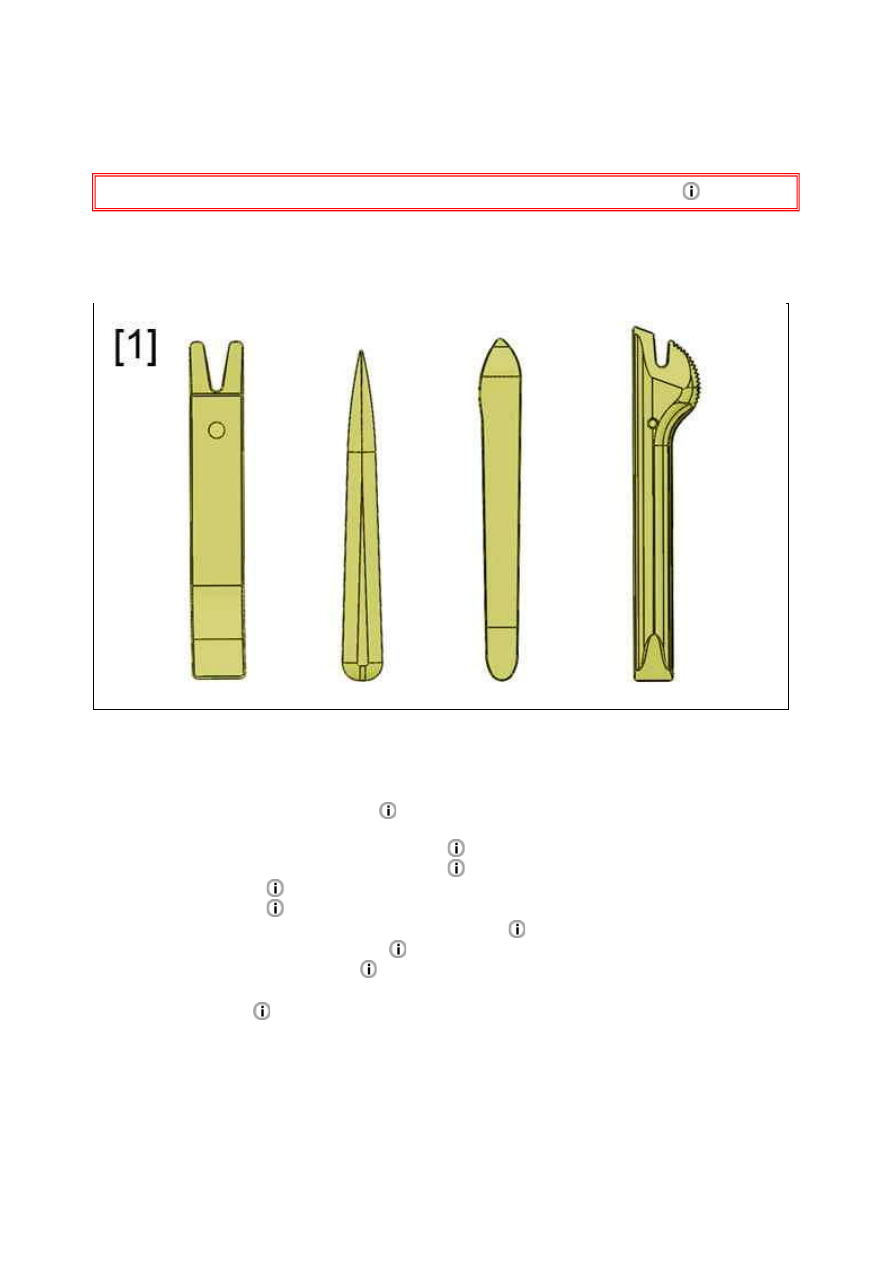

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Предварительная операция

Отсоединить аккумуляторную батарею

.

Снимите :



Перчаточный ящик со стороны пассажира



Перчаточный ящик со стороны пассажира

 (автомобили с правым рулевым управлением)



Рулевую колонку



Рулевую колонку

 (автомобили с правым рулевым управлением)



Блок выключателей и заглушек приборной панели



Панель управления кондиционера



Датчик солнечного освещения

3. Снятие

ПРИМ ЕЧАНИЕ : Операция производится одинаково при левом или правом рулевом управлении.

Рисунок : E5AP30WD

Центральная консоль

.

18.01.2012

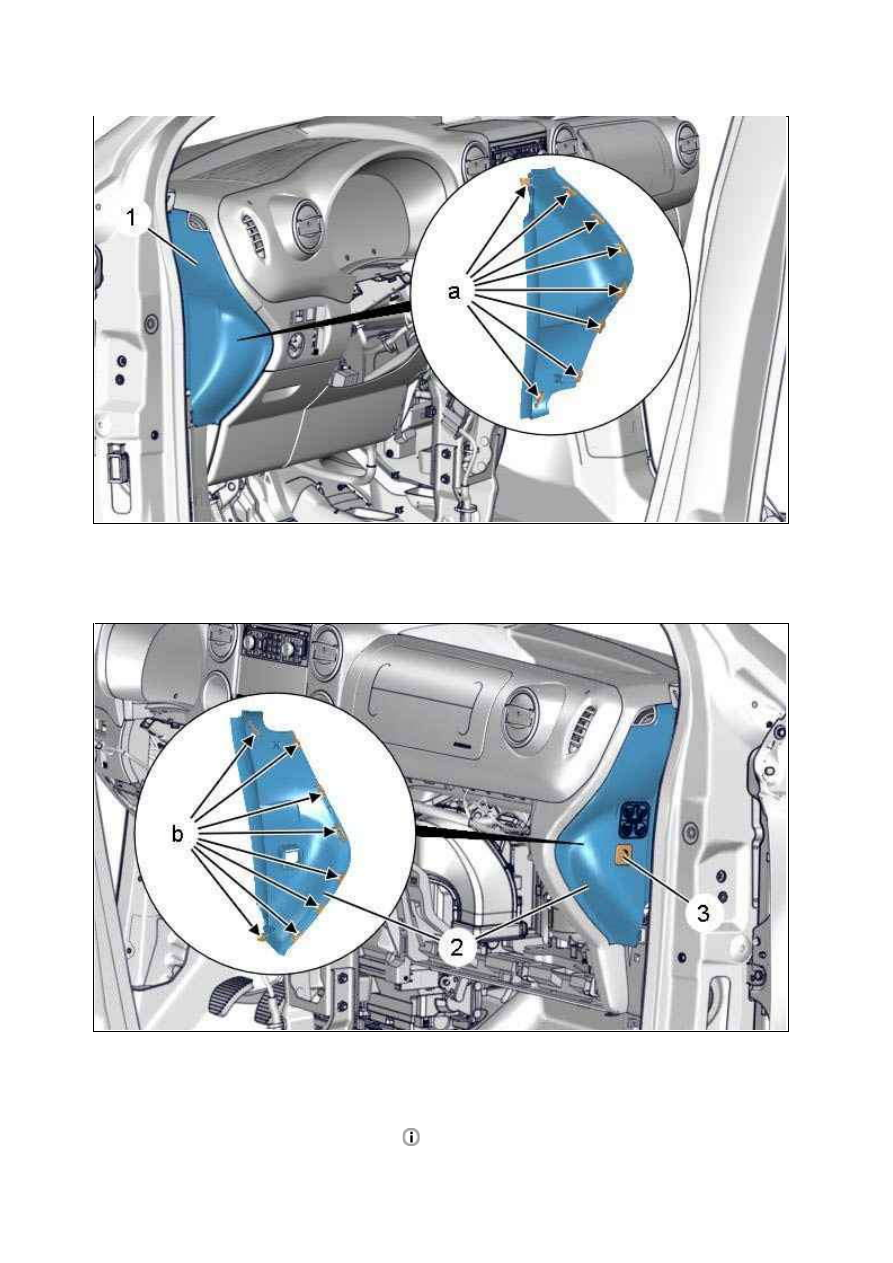

Отсоединить : Левая боковая накладка панели управления (1)  (в " a") ; С помощью приспособления [1].
Снимите : Левая боковая накладка панели управления (1).

Отсоединить : Боковую накладку приборной панели ( (2))  (в " b") ; С помощью приспособления [1].
Отделите : Боковую накладку приборной панели ( (2)).
Отсоединить : Разъем выключателя отключения подушки безопасности переденего пассажира .
Снимите : Боковую накладку приборной панели ( 2).

Рисунок : C5FM0N3D

Рисунок : C5FM0N4D

Снимите :

Панели отделки передней стойки

.

18.01.2012

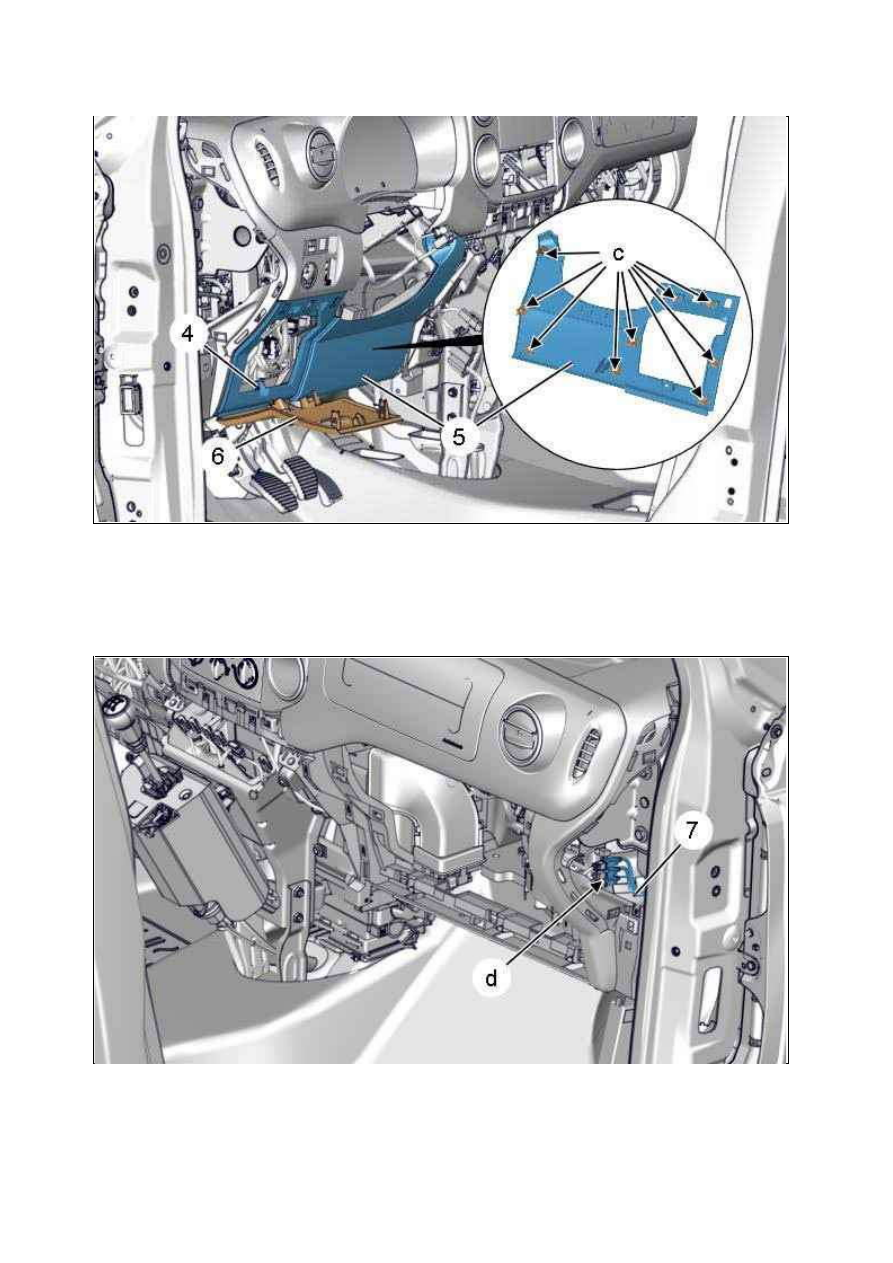

Открыть крышку доступа к интеллектуальному коммутационному блоку (BSI) (6).
Снимите болтов (4).
Отсоединить : Нижнюю отделку (5) приборной панели  (в " c") ; С помощью приспособления [1].
Снимите : Нижнюю отделку (5) приборной панели.

Отсоединить : Кабель антенны (7) (в " d").
Отделите : Кабель антенны (7).

Рисунок : C5FM0N5D

Рисунок : C5FM0N6D

18.01.2012

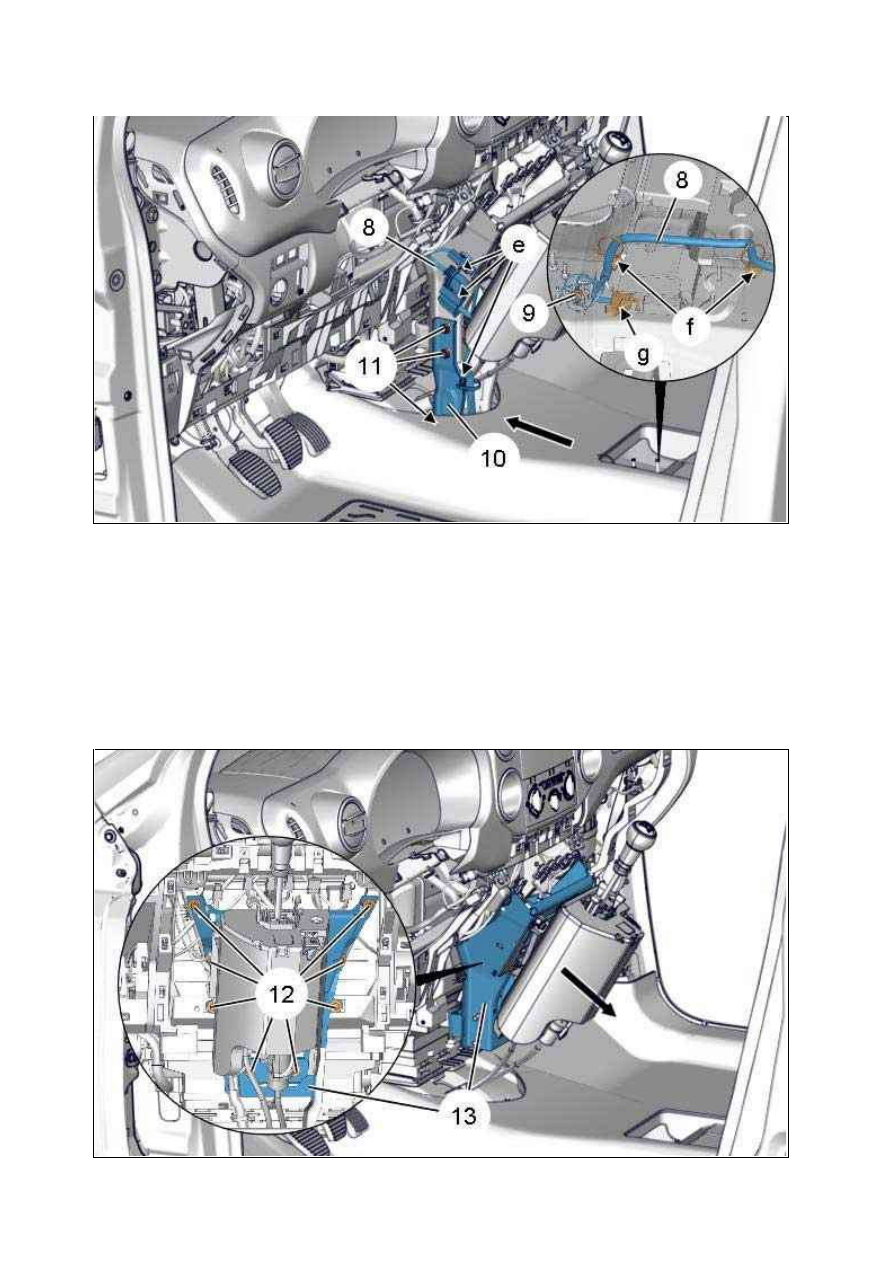

Отсоедините разъем  (в " g").
Отвернуть гайку (9).
Отсоединить : Жгут проводов (8)  (в " f") ; С помощью приспособления [1].
Отделить жгут проводов ( 8)  (в соответствии со стрелкой ).
Отсоединить : Жгут проводов (8)  (в " e") ; С помощью приспособления [1].
Отделить жгут проводов ( 8).
Снимите (Операция выполняется симметрично ) :



Гайки (11)



Подпорка (10)

Рисунок : C5FM0N7D

18.01.2012
