Peugeot Partner (B9). Руководство - часть 338

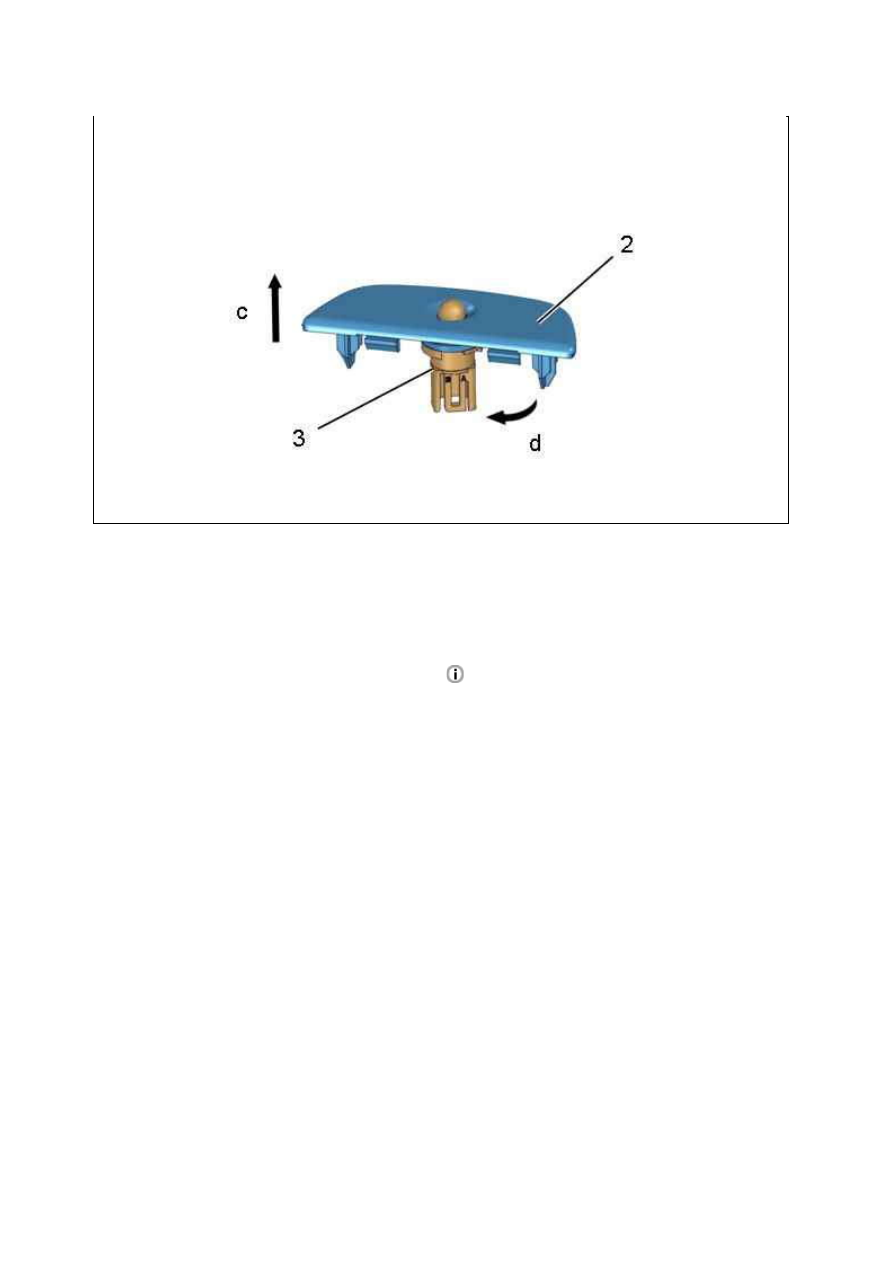

Отсоединить датчик солнечного освещения (3), повернув его на четверть оборота (Как показано в "d").
Снимите : Декоративный элемент (2) (Как показано в "c").
Снимите : Датчик солнечного освещения (3).

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.

Подсоедините обратно аккумуляторную батарею

.

Проверьте функционирование электрооборудования.

Рисунок : C5FM0NJD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : К РЫШК А ПЕРЧАТОЧНОГО ЯЩИК А

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

2.1. К рышка перчаточного ящика (пассажир)

Снять перчаточный ящик со стороны пассажира

.

Рисунок : E5AP30WD

18.01.2012

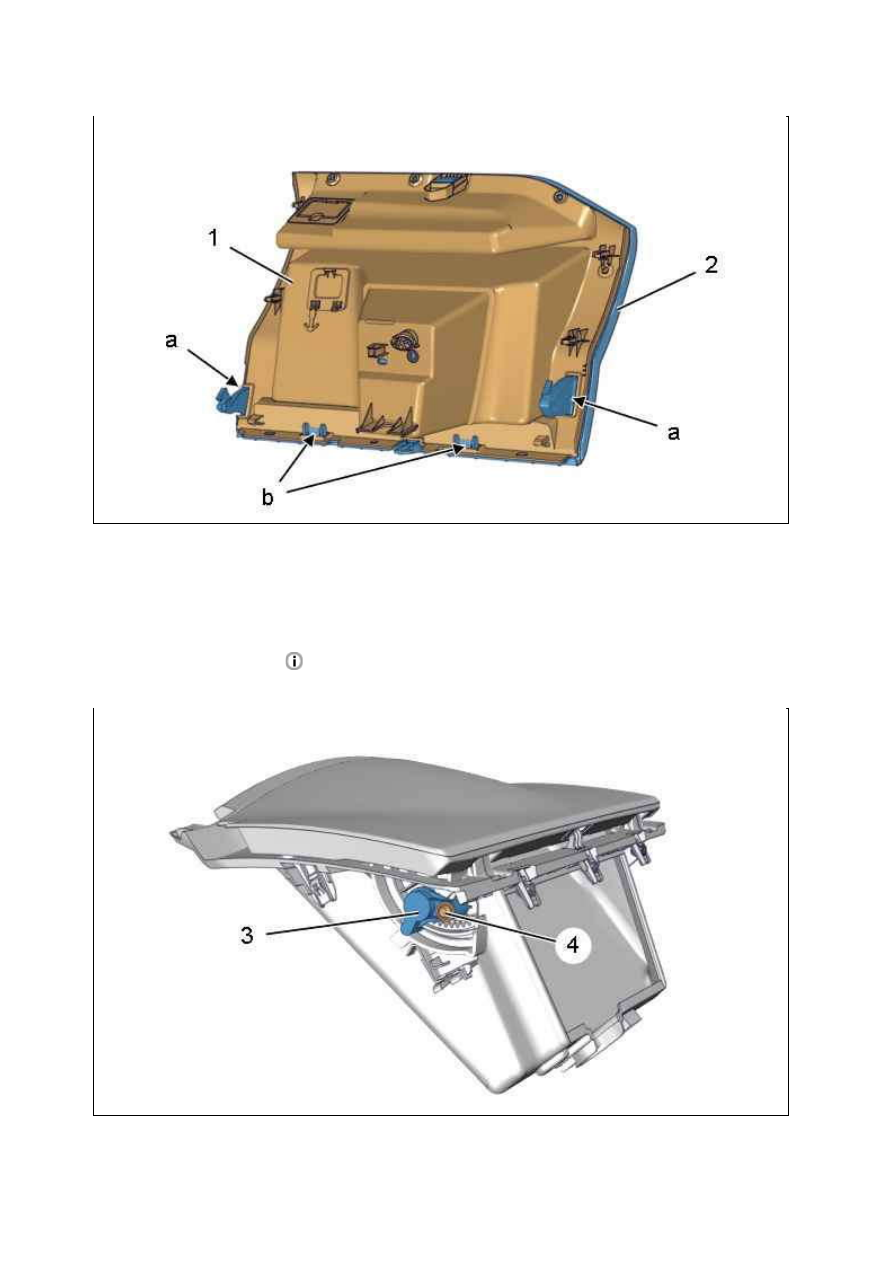

Открыть крышку отделения для мелкого багажа (2).
Отсоединить : Крышку (2) ящика для перчаток пассажира (1) ( в "b") ; С помощью приспособления [1].
Отделить крышку (2) через отверстия ( в "a").
Снимите крышку (2).

2.2. К рышка перчаточного ящика (водитель)

Снять перчаточный ящик

 (водитель).

Снимите :

Рисунок : C5FM0JMD

Рисунок : C5FM0JND

18.01.2012

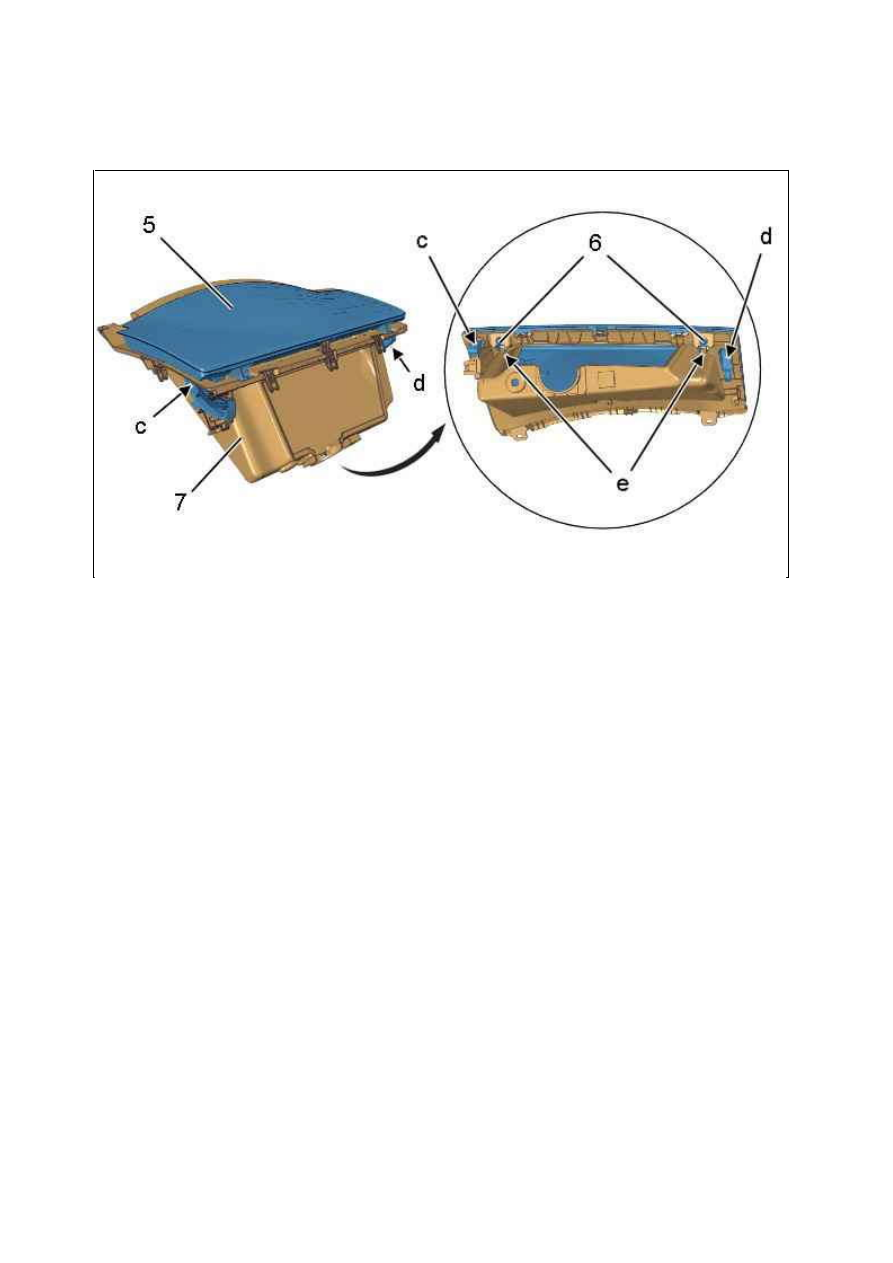

Болт (4)

Ш кив (3)

Отвернуть болты (6).
Открыть крышку отделения для мелкого багажа (5).
Отсоединить : Крышку (5) ящика для перчаток (7) водителя ( в "e") ; С помощью приспособления [1].
Отделить крышку (5) через отверстия ( в "c", "d").
Снимите крышку (5).

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование различного оборудования.

Рисунок : C5FM0JPD

18.01.2012
