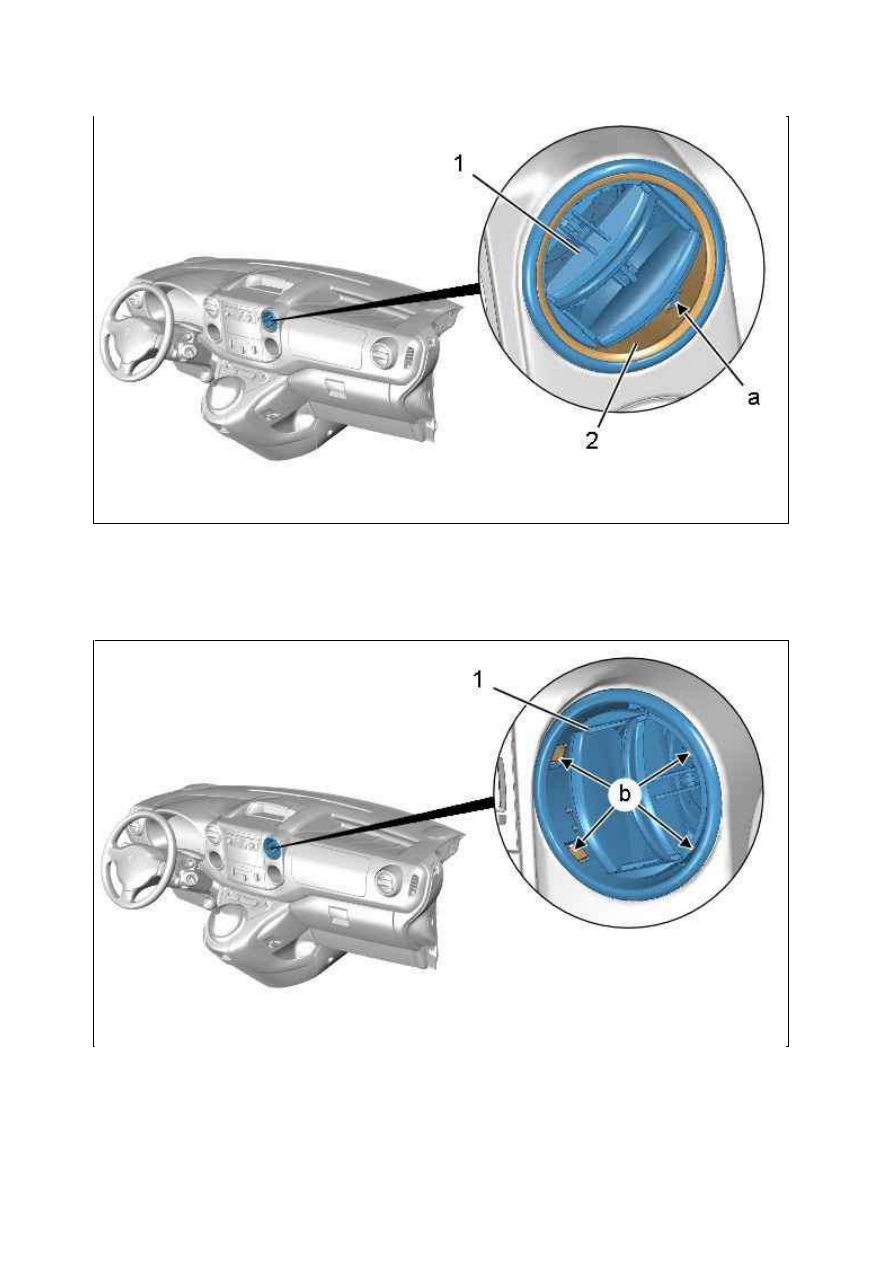

Утсановить воздуховод (1) в положение для получения доступа к фиксаторам ( в "a").
Отсоединить декоративную накладку (2) ( в "a") ; С помощью приспособления [1].
Снимите : Декоративный элемент (2).

ПРИМ ЕЧАНИЕ : Открепить можно только поочередно каждую сторону.

Установить воздуховод (1) в положение для получения доступа к фиксаторам ( в "b").
Освободить воздуховод (1) ( в "b") ; С помощью приспособления [1].

Рисунок : C5FM0NKD

Рисунок : C5FM0NLD

18.01.2012

3. У становка

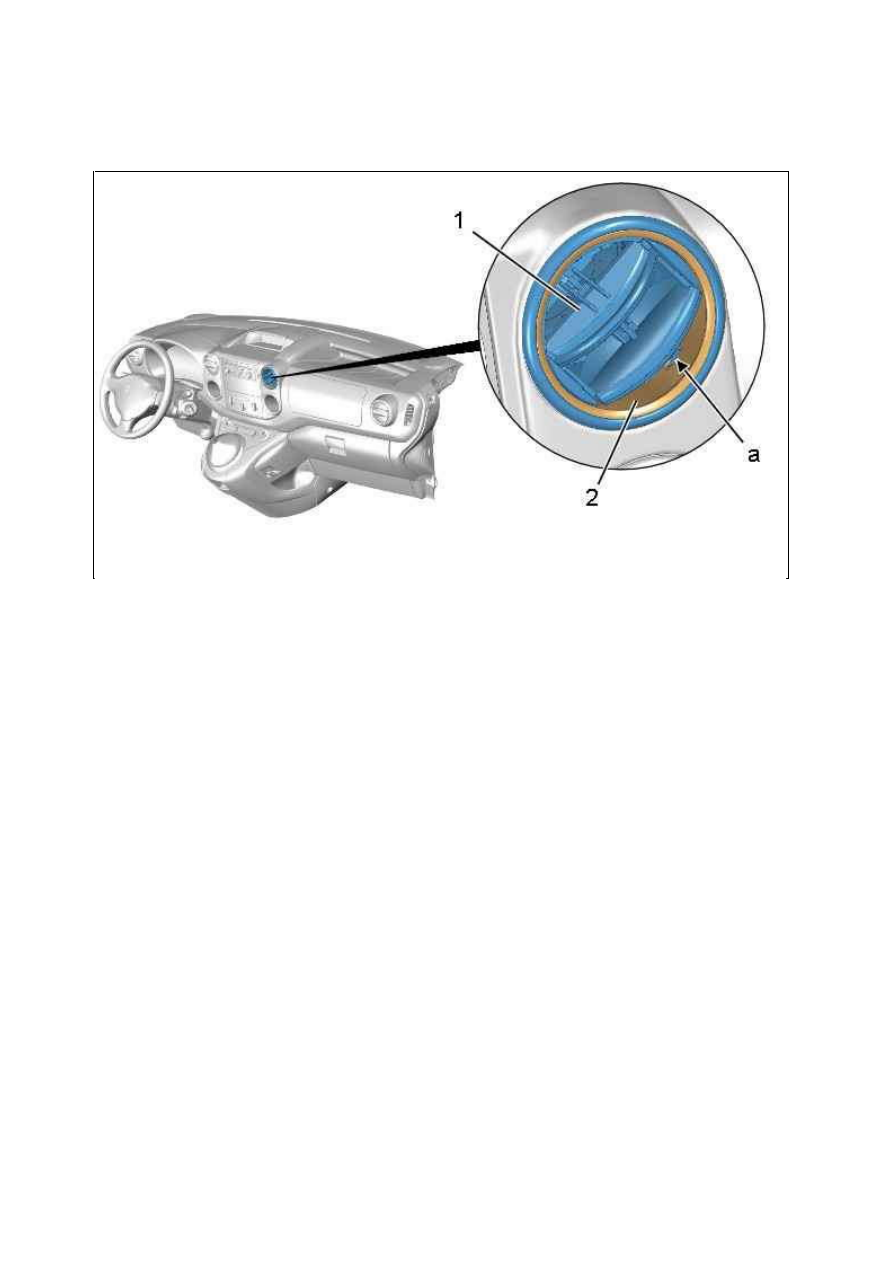

ПРИМ ЕЧАНИЕ : Проверить положение накладки (2) (в "a") на аэраторе (1).

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование электрооборудования.

Рисунок : C5FM0NKD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  СОЛНЕЧНОЙ РАДИАЦИИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Снятие

Отсоединить аккумуляторную батарею

.

Рисунок : E5AP30WD

18.01.2012

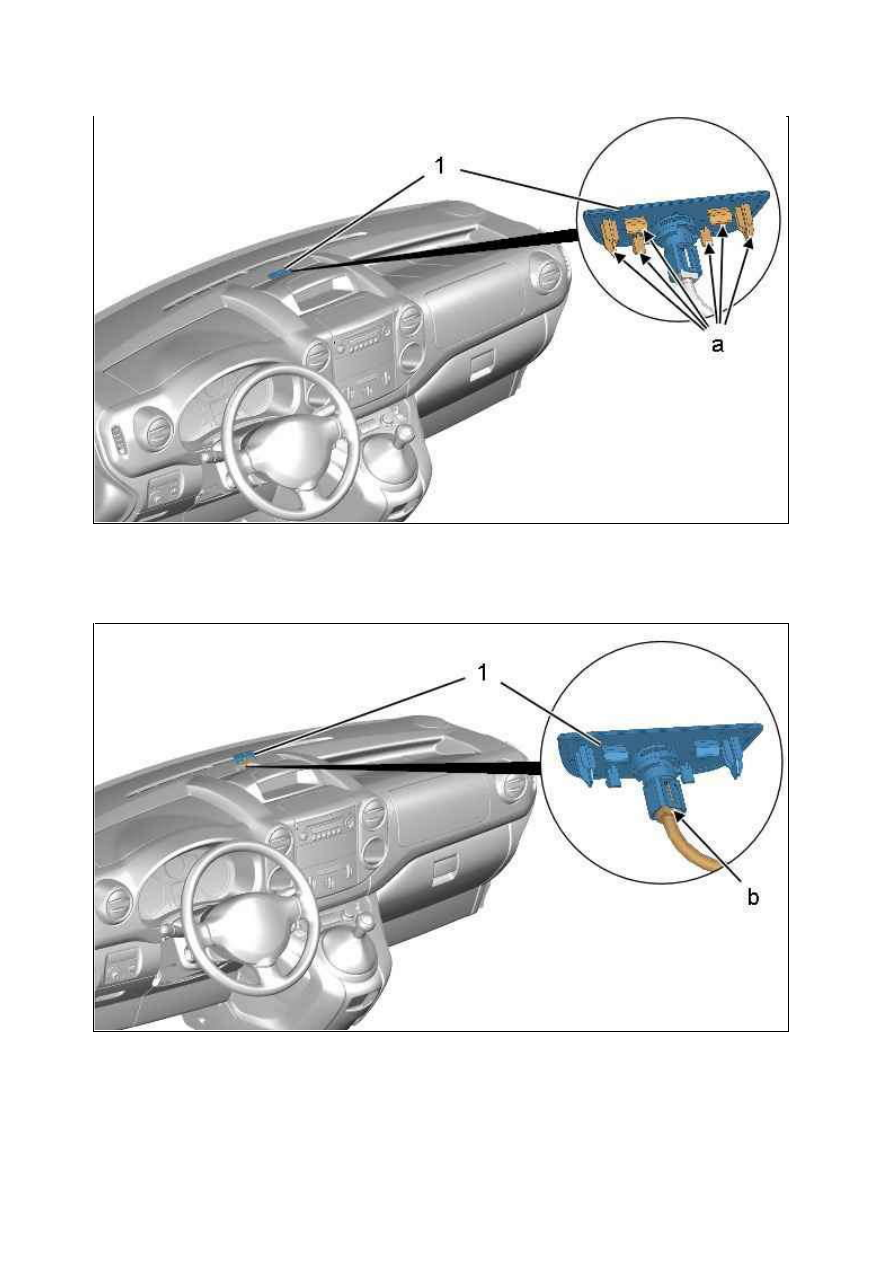

Отсоединить ( в "a") ; С помощью приспособления [1].
Отделите : Декоративная накладка и датчик солнечного освещения (1).

ПРИМ ЕЧАНИЕ : Удерживать электрический жгут на приборной панели ; С помощью клейкой ленты .

Отсоедините разъем ( в "b").
Снимите : Декоративная накладка и датчик солнечного освещения (1).

Рисунок : C5FM0NGD

Рисунок : C5FM0NHD

18.01.2012
