Peugeot Partner (B9). Руководство - часть 335

ВНИМ АНИЕ :  Не  включайте  компрессор  (и  соответственно  двигатель),  если  в  контуре  системы
кондиционирования  отсутствует  жидкий  хладагент.  Тем  более  нельзя  включать  компрессор  при  сливе
жидкого хладагента.

Если необходимо включить двигатель при отсутствии хладагента в контуре охлаждения :



Система кондиционирования должна быть отключена



Частота вращения вала компрессора кондиционера не должна превышать 2000 об/мин в течение 15
минут (не более)

ВНИМ АНИЕ :  При  невозможности  соблюдения  этих  рекомендаций  следует  заменить  компрессор
кондиционера.

4. М еры предосторожности, которые необходимо принять при установке
трубок

Используйте только новые уплотнения.

ВНИМ АНИЕ : Смажьте уплотнения, используя смазку для компрессора.

Затяните соединительные элементы трубок заданным моментом с использованием при возможности контр­
ключа.

5. Общая защита контура

ВНИМ АНИЕ : Запрещено включать кондиционер воздуха, если контур с жидким хладагентом пустой. Не
снимайте пробку заполнения хладагентом компрессора, когда контур заполнен.

6. Электрические проверки

Прежде чем подсоединить разъем, проверьте :



Состояние различных контактов (деформацию, окисление…)



Присутствие уплотнения



Присутствие и состояние механического запирания

Во время проведения электрических проверок :



Аккумуляторная батарея должна быть правильно заряжена



Запрещено использовать источник напряжения больше 12 В



Запрещено использовать индикаторную лампу



Запрещено создавать электрическую дугу

Не отключайте :



Аккумуляторную батарею при работающем двигателе



Компьютер при включенном зажигании

ОБЯЗАТЕЛЬНО

:  Для  операции  слива­заполнения  жидкого  хладагента  :  См.  инструкции

специализированных станций.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : БЛОК  ВЫК ЛЮ ЧАТЕЛЕЙ И ЗАГЛУ Ш ЕК  ПРИБОРНОЙ

ПАНЕЛИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

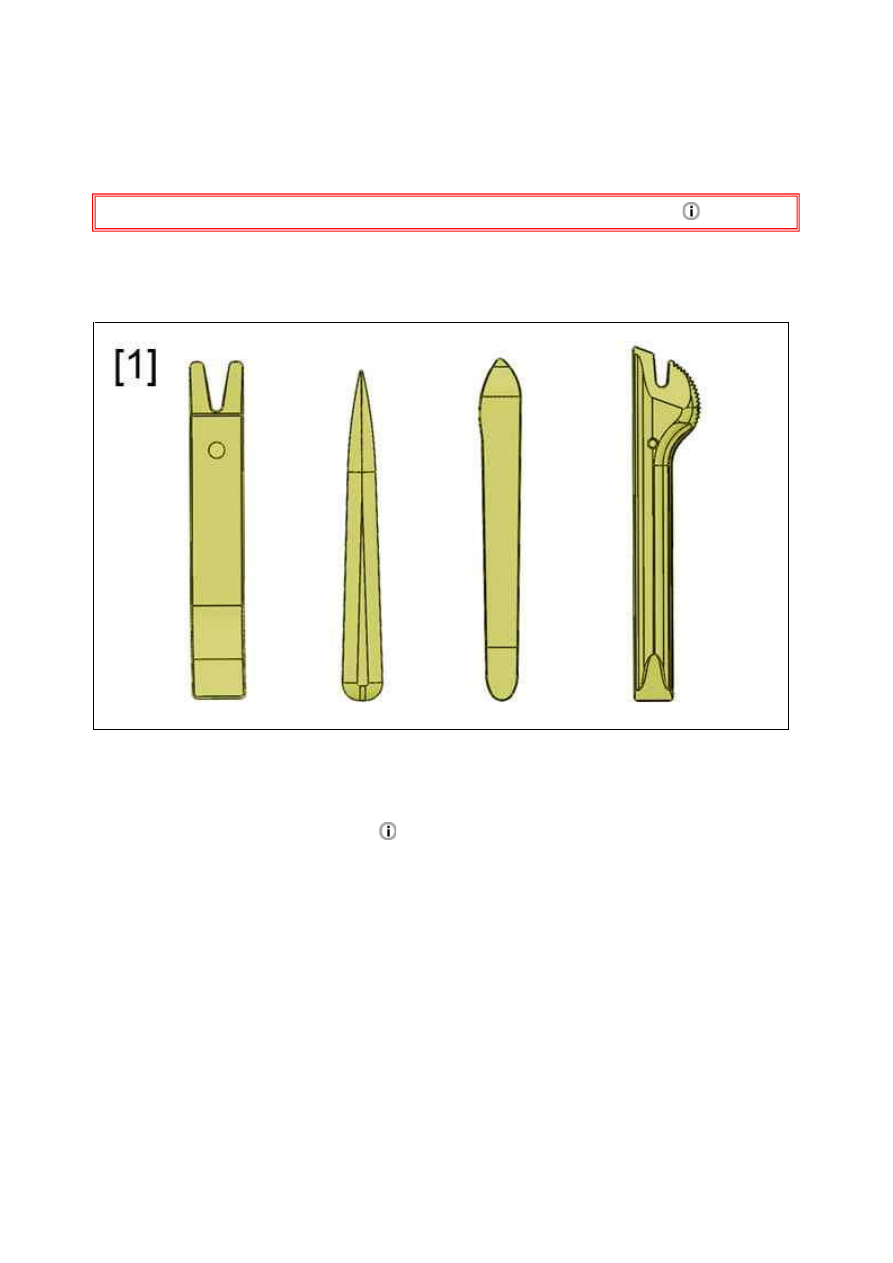

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Отсоединить аккумуляторную батарею

.

Рисунок : E5AP30WD

18.01.2012

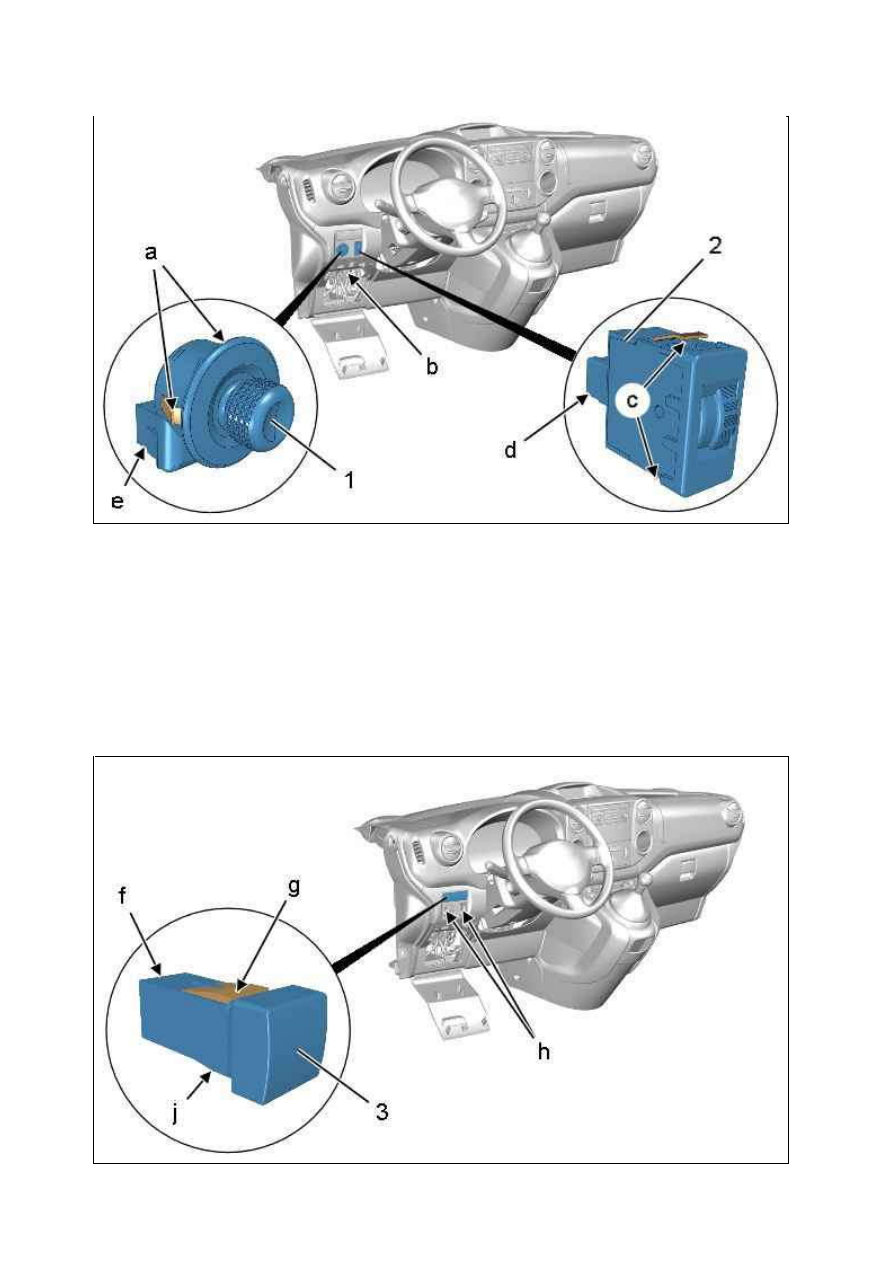

Открыть крышку .
Отсоединить : Выключатель (2) (в "c") (Потянуть на себя ; Через отверстие "b").
Отделите : Выключатель (2).
Отсоедините разъем  (в "d").
Снимите : Выключатель (2).
Отсоединить : Выключатель (1) (в "a") (Потянуть на себя ; Через отверстие "b") ; С помощью приспособления
[1].
Отделите : Выключатель (1).
Отсоедините разъем  (в "e").
Снимите : Выключатель (1).

Рисунок : C5FM0M8D

18.01.2012

Отсоединить :



Выключатели (3) (в "j") (Потянуть на себя ; Через отверстия "h")



Выключатели (3) (в "g") ; С помощью приспособления [1]

Отделить выключатели (3).
Отсоединить выключатели (3) (в "f") (в зависимости от комплектации).
Снять переключатели (3).

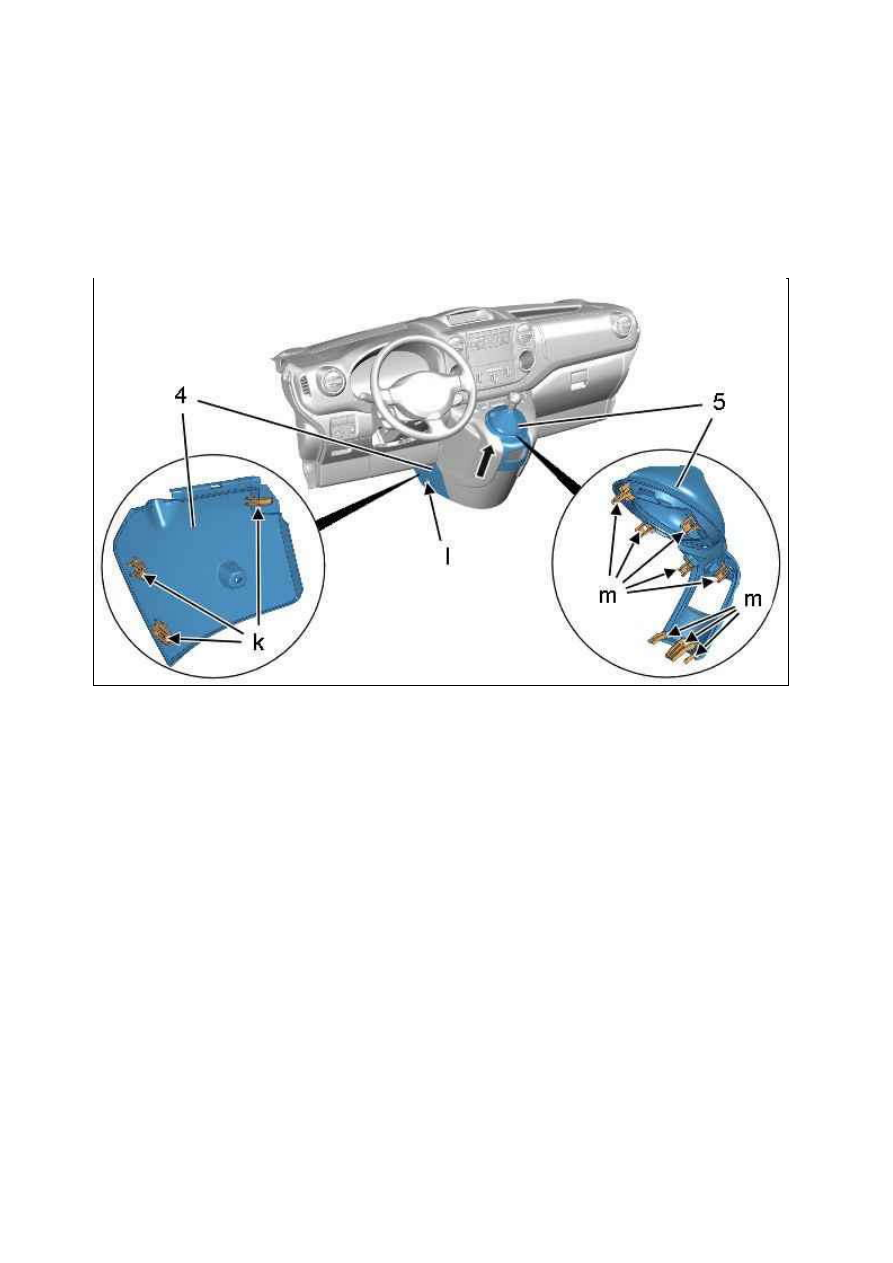

Операция выполняется симметрично :



Снимите болтов  (в "l")



Отсоединить панель отделки ((4)) (в "k") ; С помощью приспособления [1]



Снять панель отделки (4)

Отсоединить ­ Отделите : Узел (5) в сборе (в "m") (в соответствии со стрелкой ) ; С помощью приспособления
[1].

Рисунок : C5FM0M9D

Рисунок : C5FM0MAD

18.01.2012
