Peugeot Partner (B9). Руководство - часть 333

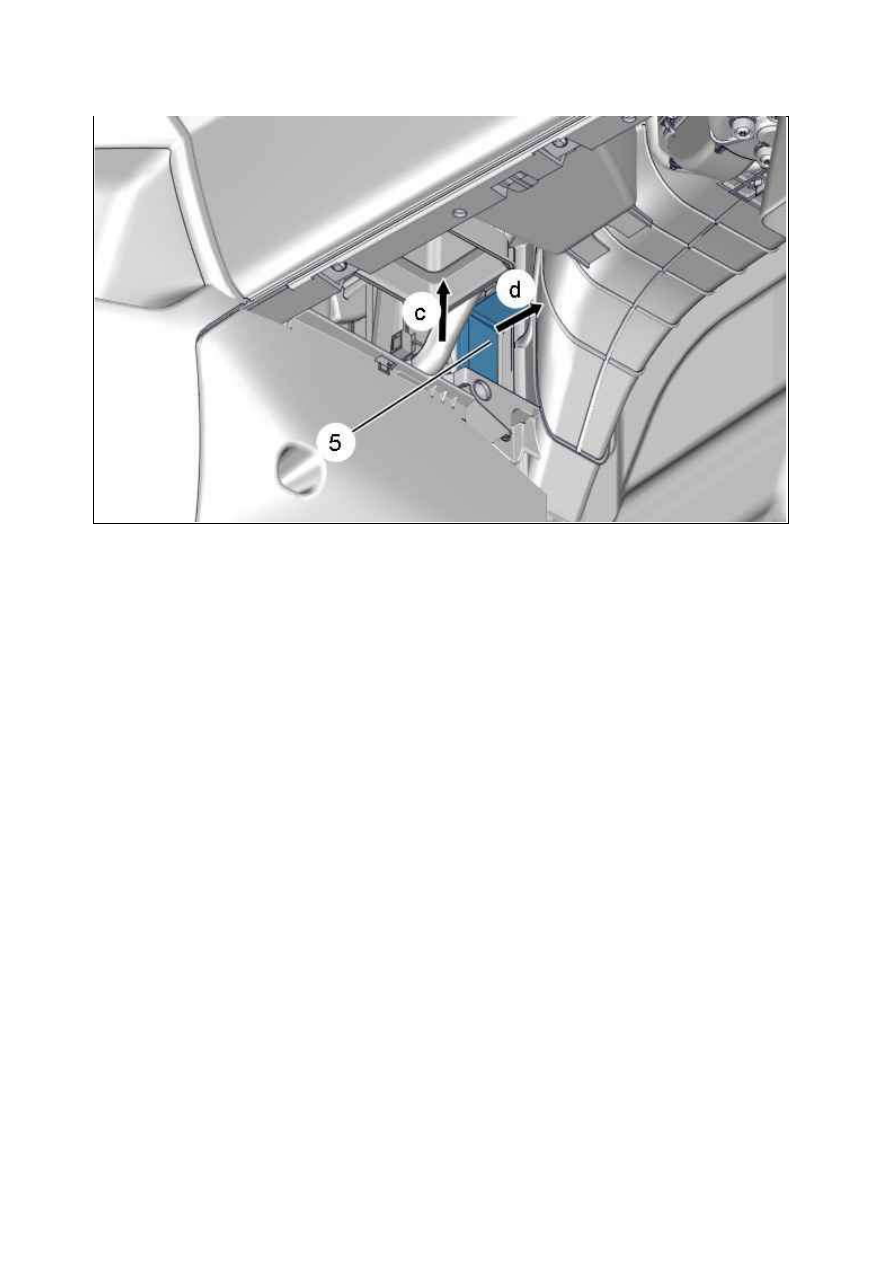

Сдвиньте второй фильтр (5) вверх (как показано " c ").
Снимите второй фильтр (5) (как показано " d ").

2. У становка

Очистите гнездо салонного фильтра.
Установите : Салонный противопылевой фильтр (5).
Убедиться в правильной установке салонного фильтра (5).
Установите :



Салонный противопылевой фильтр (4)



Лючок фильтра салона (3)

Проверьте расход воздуха через вентилятор салона, включив различные скорости его вращения.

Рисунок : C5HM0CFD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ЭЛЕМ ЕНТ У ПРАВЛЕНИЯ СК ОРОСТЬЮ ВЕНТИЛЯТОРА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Предварительные операции

Отсоединить аккумуляторную батарею

.

2. Снятие

2.1. Общие операции

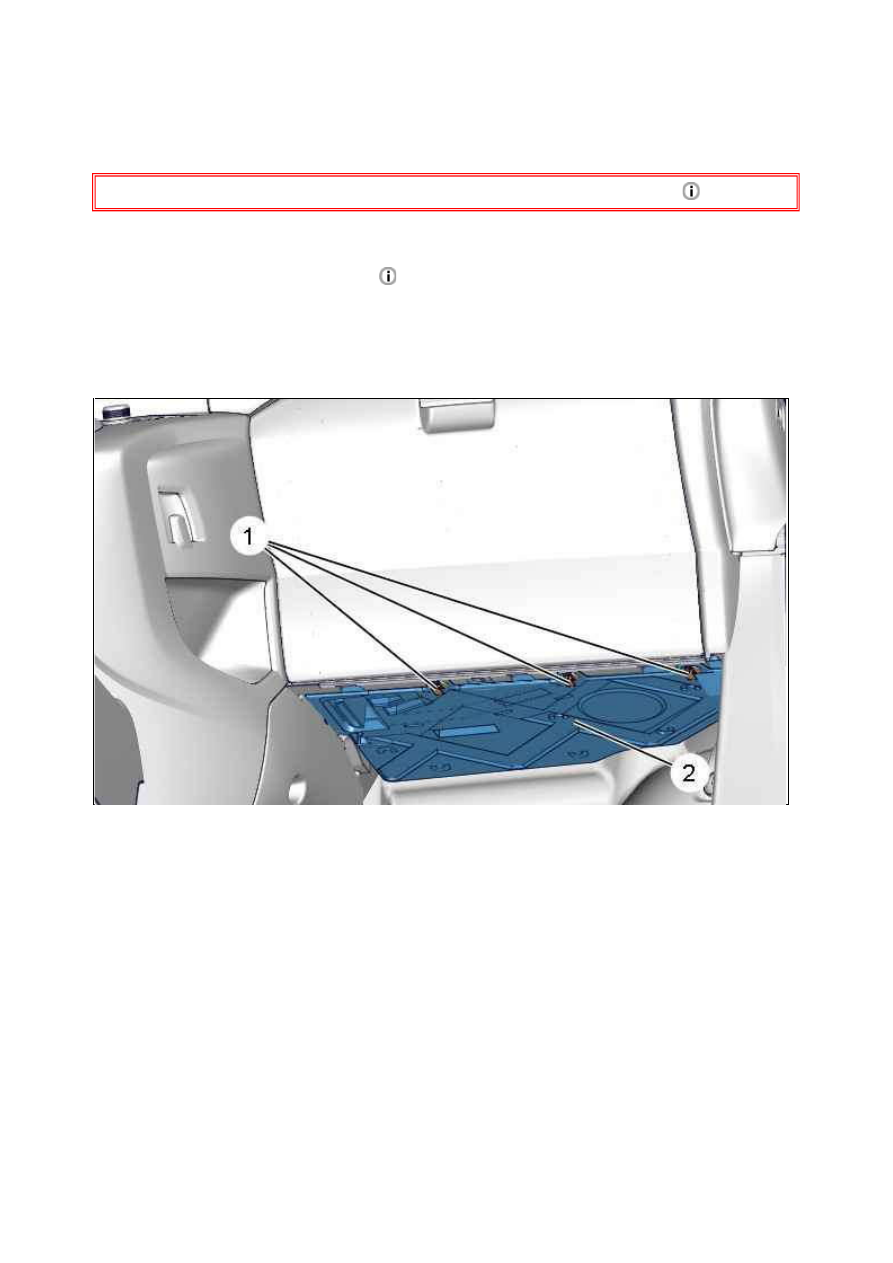

Снимите :



3 фиксаторов (1)



Отделку под приборной панелью (2) ( с правой стороны)



Педаль акселератора (автомобили с правым рулевым управлением)

2.2. К лиматическая установка с ручным управлением

Рисунок : C5HM0CCD

18.01.2012

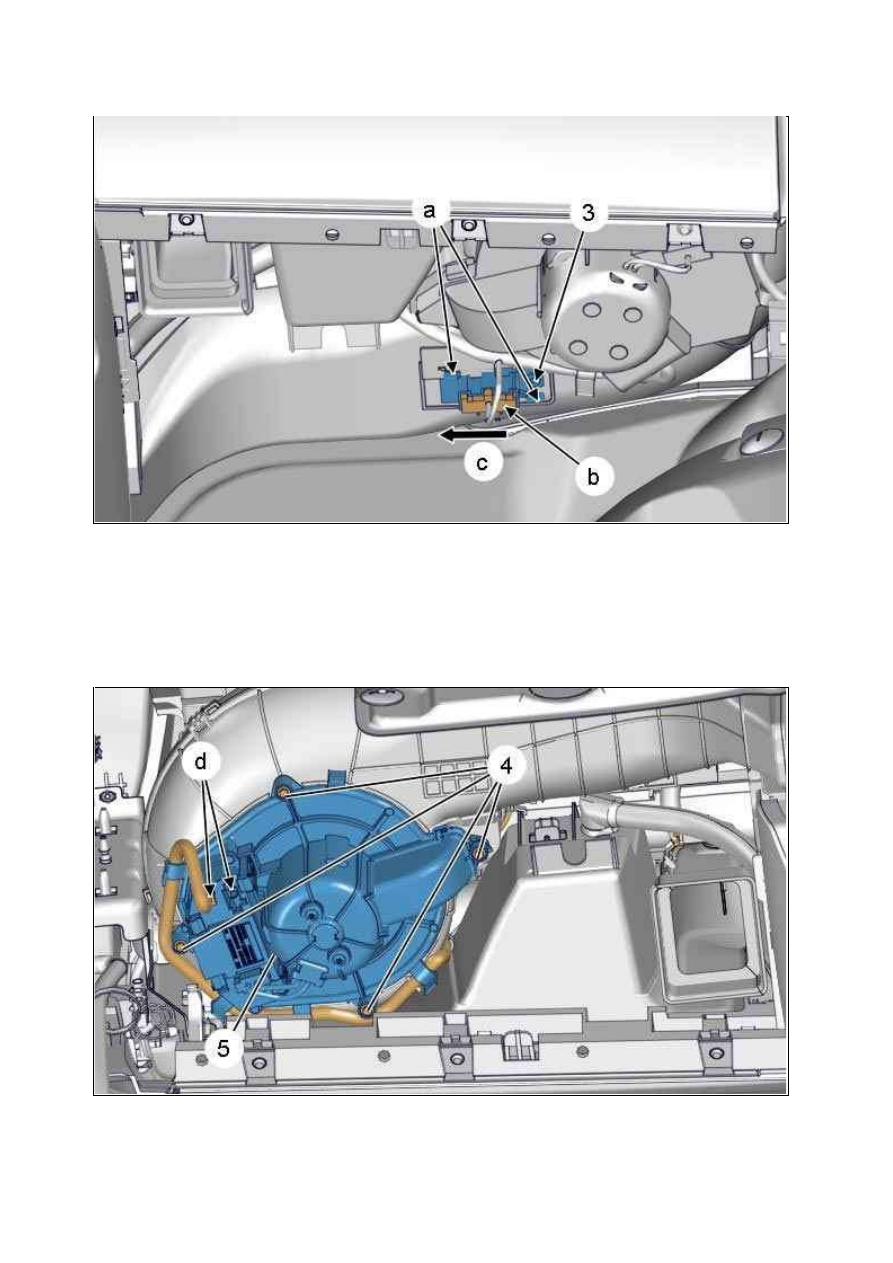

Отсоедините разъем  (в "b").
Снимите болтов (3).
Нажать в "a".
Снимите : Резистор управления вентилятором (как показано " c ").

2.3. Автоматическая система кондиционирования

Отключить электрических разъема  (в "d").
Снимите :

Рисунок : C5HM0CKD

Рисунок : C5HM0CLD

18.01.2012



4 болтов (4)



Вентилятор в сборе (5)

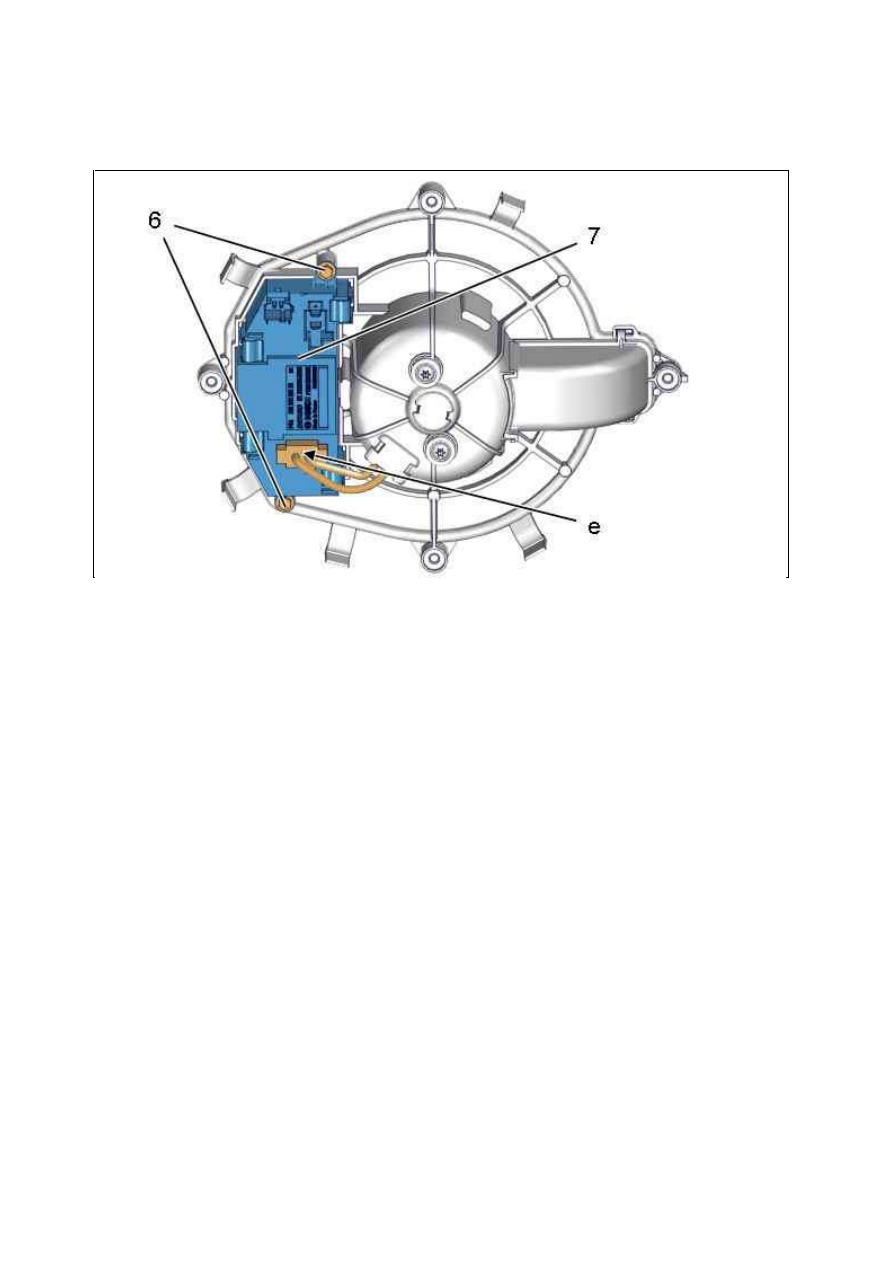

Отсоедините разъем  (в "e").
Снимите :



2 болтов (6)



Модуль управления вентилятором (7)

3. У становка

3.1. К лиматическая установка с ручным управлением

Установите :



Резистор управления вентилятором



Болт (3)

Заново подсоедините разъем  (в "b").

3.2. Автоматическая система кондиционирования

Установите :



Модуль управления вентилятором (7)



2 болтов (6)

Заново подсоедините разъем  (в "e").
Установите :



Вентилятор в сборе (5)



4 болтов (4)

Подсоедините заново разъемов  (в "d").

3.3. Общие операции

Установите :



Педаль акселератора (автомобили с правым рулевым управлением)



Отделку под приборной панелью (2) ( с правой стороны)



3 фиксаторов (1)

Рисунок : C5HM0CMD

18.01.2012
