Peugeot Partner (B9). Руководство - часть 331

Заново подсоедините разъем ( в "a").
Установить датчик испарителя (4).
Присоединить трубку подачи воздуха (3) (За перчаточным ящиком со стороны правого переднего
пассажира).
Установите :



Отделку (2) под приборной панелью ( с правой стороны)



3 фиксаторов (1)

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Проверьте функционированиесистемы кондиционирования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНЮЮ  ПАНЕЛЬ У ПРАВЛЕНИЯ СИСТЕМ Ы

К ОНДИЦИОНИРОВАНИЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Отсоединить аккумуляторную батарею

.

2.1. Передняя панель неавтоматического кондиционера

Снимите :



CD­проигрыватель аудиосистемы

 (в зависимости от комплектации)



Центральный выключатель панели управления в сборе

Рисунок : E5AP30WD

18.01.2012

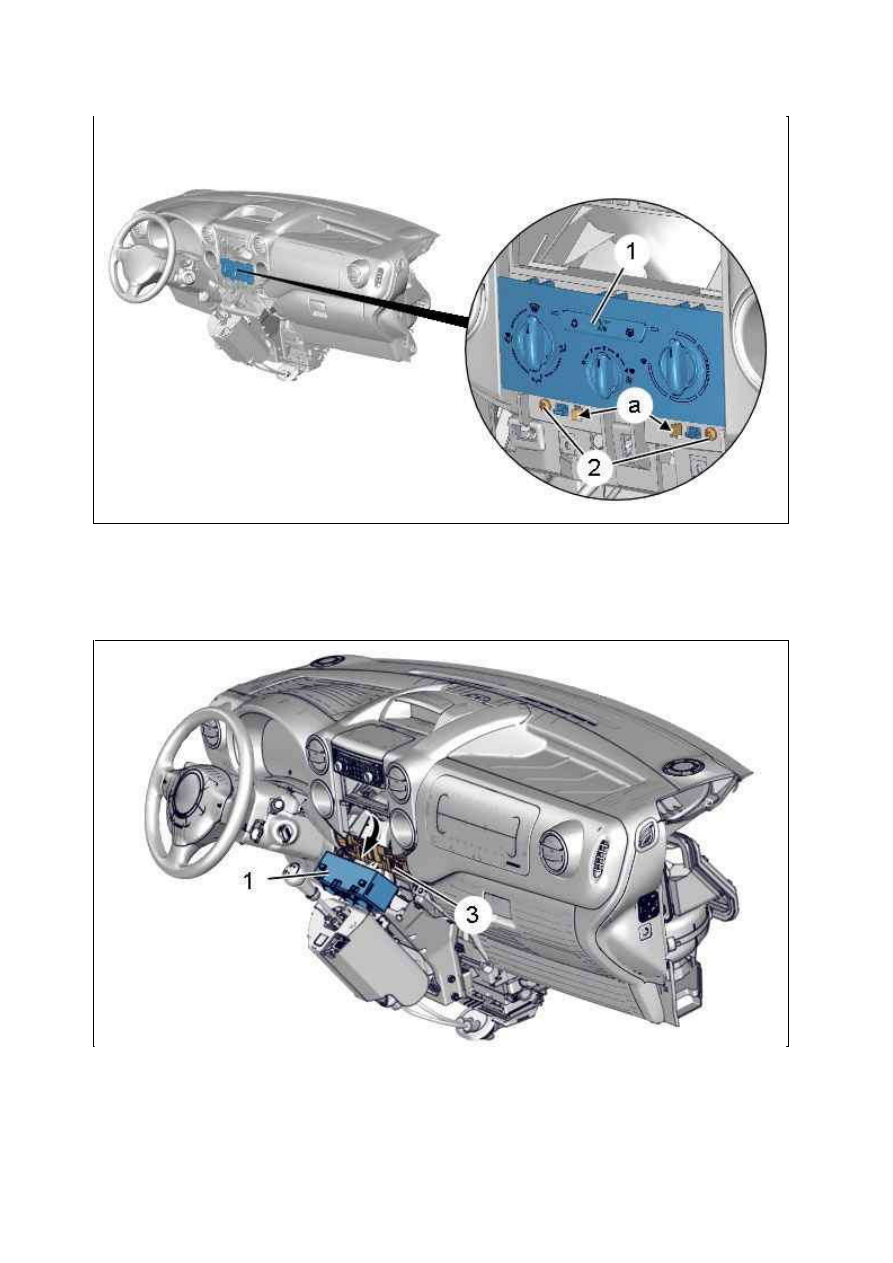

Отвернуть болты (2).
Отсоединить ; Сместить лицевую панель кондиционера (1) (в "a") внутрь панели управления ; С помощью
приспособления [1].

Отсоединить лицевую панель кондиционера (1) под панелью управления (3) (в соответствии со стрелкой ).

Рисунок : C5FM0P8D

Рисунок : C5FM0P9D

18.01.2012

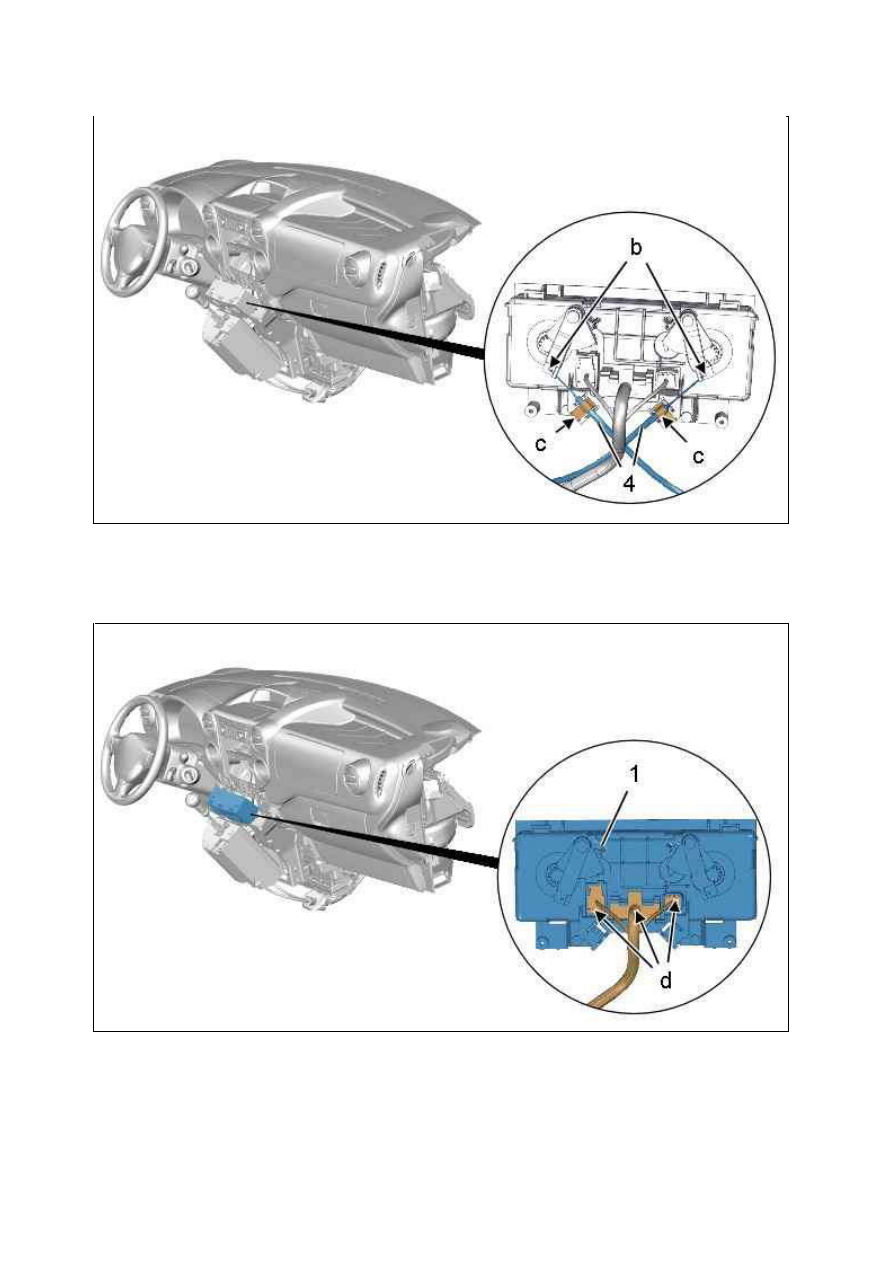

Отсоединить ; Снимите : Крепление оплетки ( в "c").
Отделить тросы (4) ( в "b").

Отключить электрических разъема ( в "d").
Снимите : Лицевую панель кондиционера (1).

2.2. Передня панель автоматической климатической установки

Рисунок : C5FM0PAD

Рисунок : C5FM0PBD

18.01.2012
