Peugeot Partner (B9). Руководство - часть 330





Снимите :

4 болтов (5)

Вентилятор печки (6)

Отсоедините разъем  (в "c").

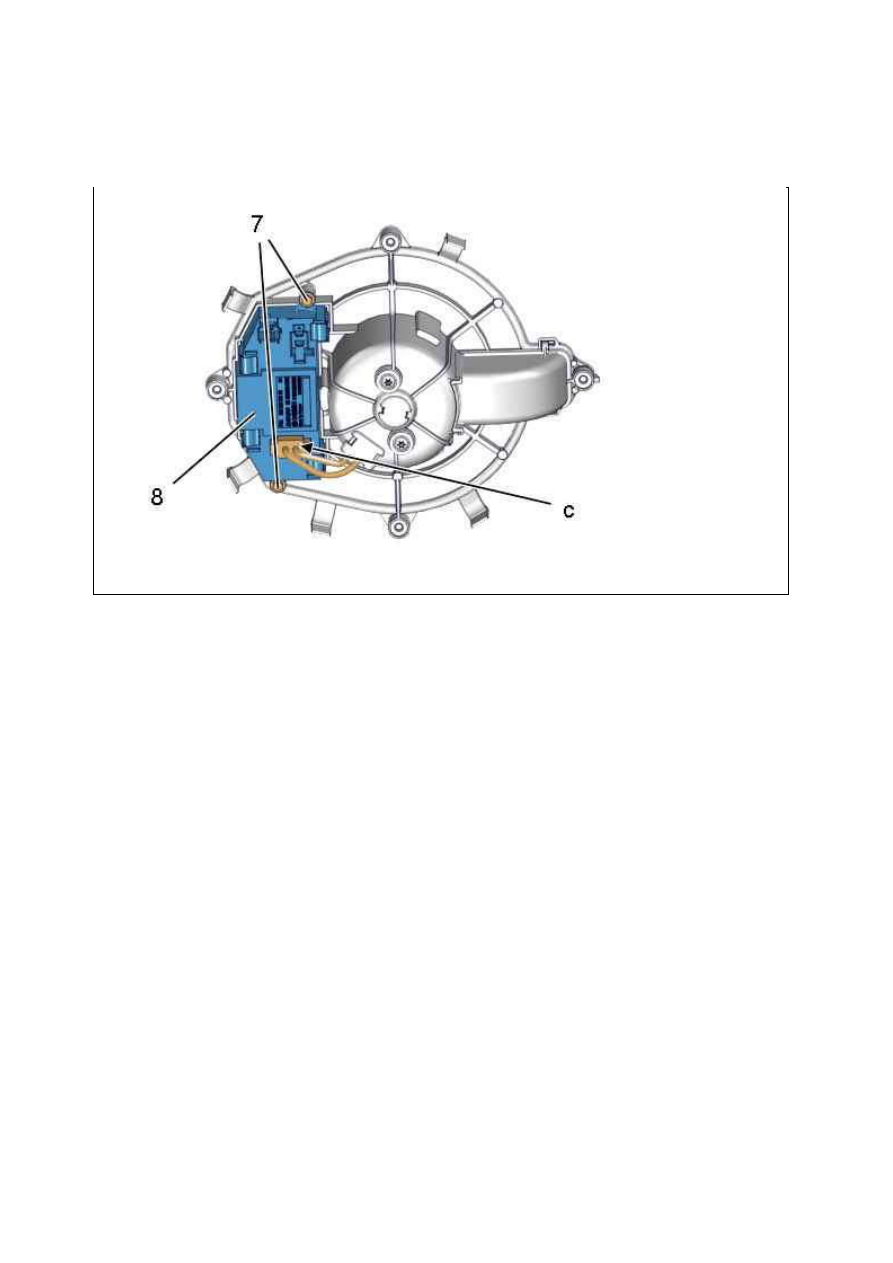

Снимите :

2 болтов (7)

Модуль управления вентилятором (8)

2. У становка

2.1. К лиматическая установка с ручным управлением

Установите :

Вентилятор печки (4)

4 болтов (3)

Заново подсоедините разъем  (в "a").

2.2. Автоматическая система кондиционирования

Установите :

Модуль управления вентилятором (8)

2 болтов (7)

Заново подсоедините разъем  (в "c").
Установите :

Вентилятор печки (6)

4 болтов (5)

Подсоедините заново разъемов  (в "b").

2.3. Общие операции

Установите :

Педаль акселератора (автомобили с правым рулевым управлением)

Отделку под приборной панелью (2) ( с правой стороны)

Рисунок : C5HM0CJD

18.01.2012

3 фиксаторов (1)

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Проверить работу распределителя импульсов воздуха.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ИСПАРИТЕЛЯ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Предварительные операции

Отсоединить аккумуляторную батарею

.

2. Снятие

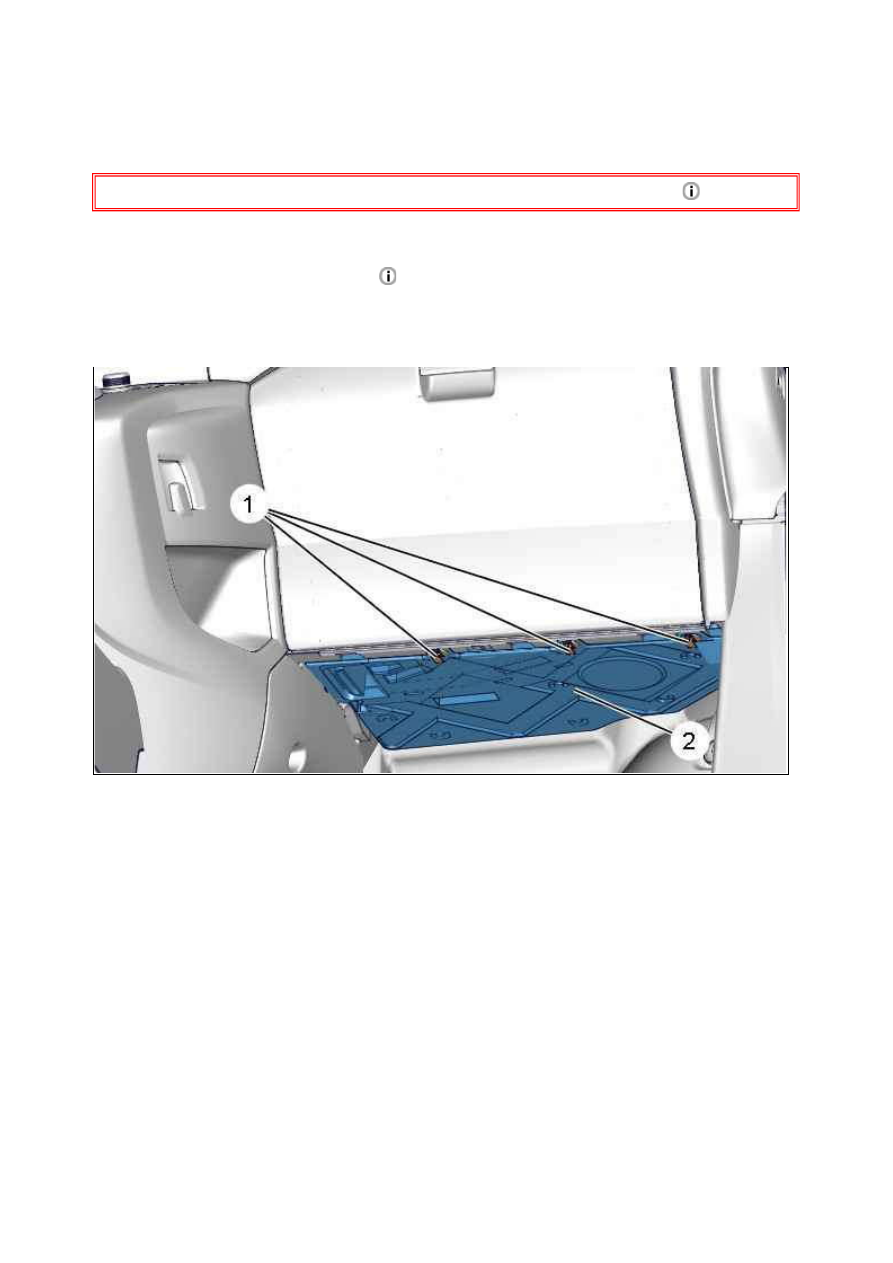

Снимите :

3 фиксаторов (1)

Отделку (2) под приборной панелью ( с правой стороны)

Рисунок : C5HM0CCD

18.01.2012

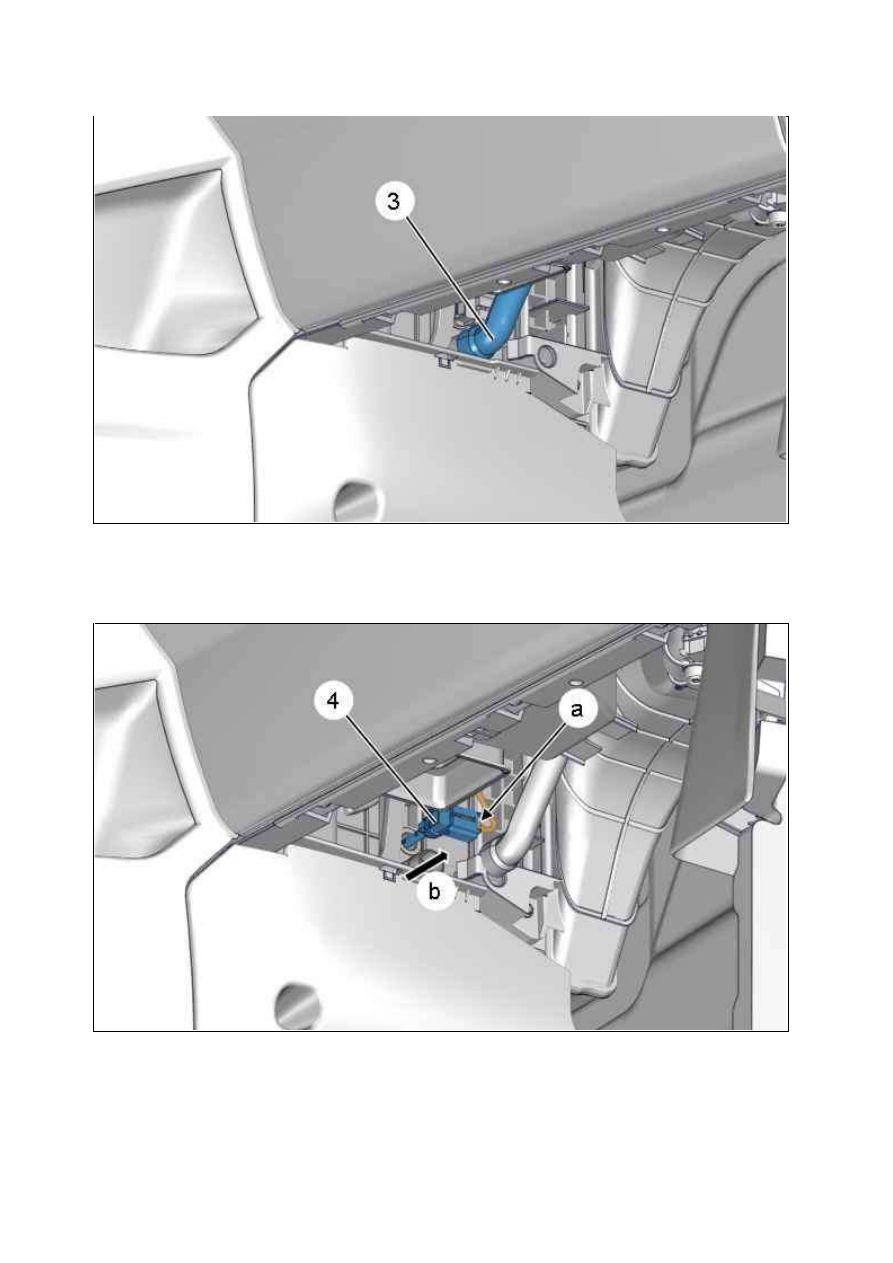

Отсоединить и отодвинуть : Воздуховод (3) (За перчаточным ящиком со стороны правого переднего
пассажира).

Отсоединить датчик испарителя (4) (в соответствии со стрелкой "b").
Отсоедините разъем ( в "a").
Снимите датчик испарителя (4).

3. У становка

Рисунок : C5HM0CND

Рисунок : C5HM0CPD

18.01.2012
