Снимите болты ( 12) опоры рычага селектора коробки передач (13).
Отделите : Опору рычага переключения передач (13)  (в соответствии со стрелкой ).

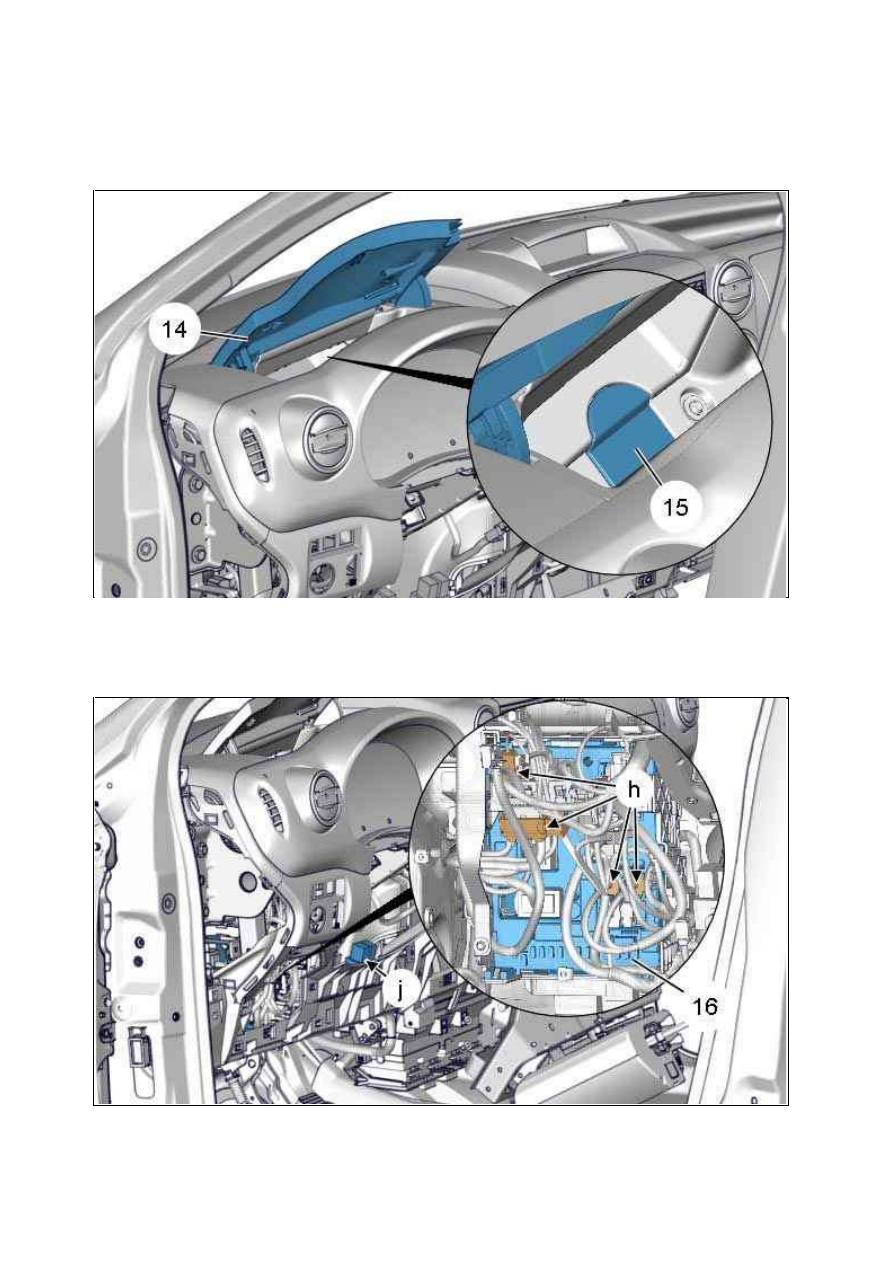

Открыть крышку отделения для мелкого багажа (Водитель ) (14).
Отсоединить крышку (15) ; С помощью приспособления [1].

Разъединить разъемы (в "h") интеллектуального коммутационного блока (BSI)(16).
Отсоединить ­ Освободить электрический разъем ( в "j" ).

Рисунок : C5FM0N8D

Рисунок : C5FM0N9D

Рисунок : C5FM0NAD

18.01.2012

Снимите :

Болт (17)

болтов (18), (19)

болтов (21) (Операция выполняется симметрично )

Освободить приборную панель (20).

ПРИМ ЕЧАНИЕ : Следующую операцию должны выполнять 2 механика.

Рисунок : C5FM0NBD

Рисунок : C5FM0NCD

18.01.2012

Освободить приборную панель (20)  (как показано стрелкой "k") (Соблюдая осторожность ).

ВНИМ АНИЕ : Снять приборную панель и аккуратно расположить ее на столе ; Разместить на защитной
пленке.

Снимите приборную панель (20) через дверь водителя (Соблюдая осторожность ).

4. У становка

ВНИМ АНИЕ : Обязательно заменять неисправные крепления.

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :

гаек (11) моментом 2 ± 0,4 дН.м

болтов (12) моментом 2 ± 0,4 дН.м

Болт (17) моментом 2 ± 0,5 дН.м

болтов (18), (19) моментом 1,1 ± 0,6 дН.м

болтов (21) моментом 2 ± 0,5 дН.м

Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование электрооборудования.
Провести ходовое испытание.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : М НОГОФУ НК ЦИОНАЛЬНЫЙ ДИСПЛЕЙ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Отсоединить аккумуляторную батарею

.

Рисунок : E5AP30WD
