Peugeot Partner (B9). Руководство - часть 342

Отсоединить : Система выхода для видеоаппаратуры (2) ; С помощью приспособления [1].
Отделите : Система выхода для видеоаппаратуры (2).
Отсоединить разъем выхода сигнала видео (2).
Снимите :



Система выхода для видеоаппаратуры (2)



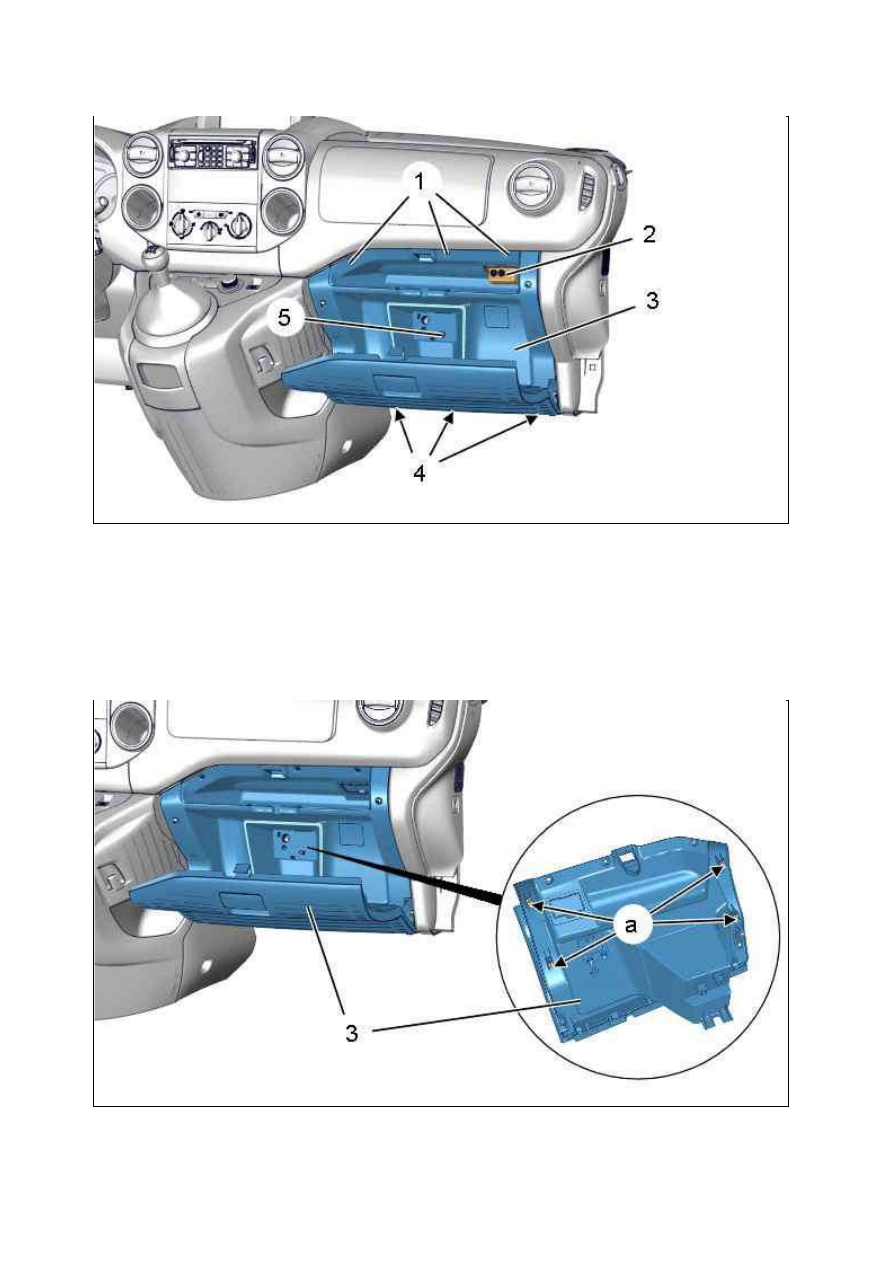

Болты (1), (4), (5) ящика для перчаток (3) (пассажир)

Отсоединить : Перчаточный ящик со стороны пассажира (3) ( в "a") ; С помощью приспособления [1].

Рисунок : C5FM0JQD

Рисунок : C5FM0JRD

18.01.2012

Снять ящик для перчаток со стороны пассажира (3) (потянуть на себя).

2.2. К арманов для багажа со стороны переднего пассажира (неподвижный)

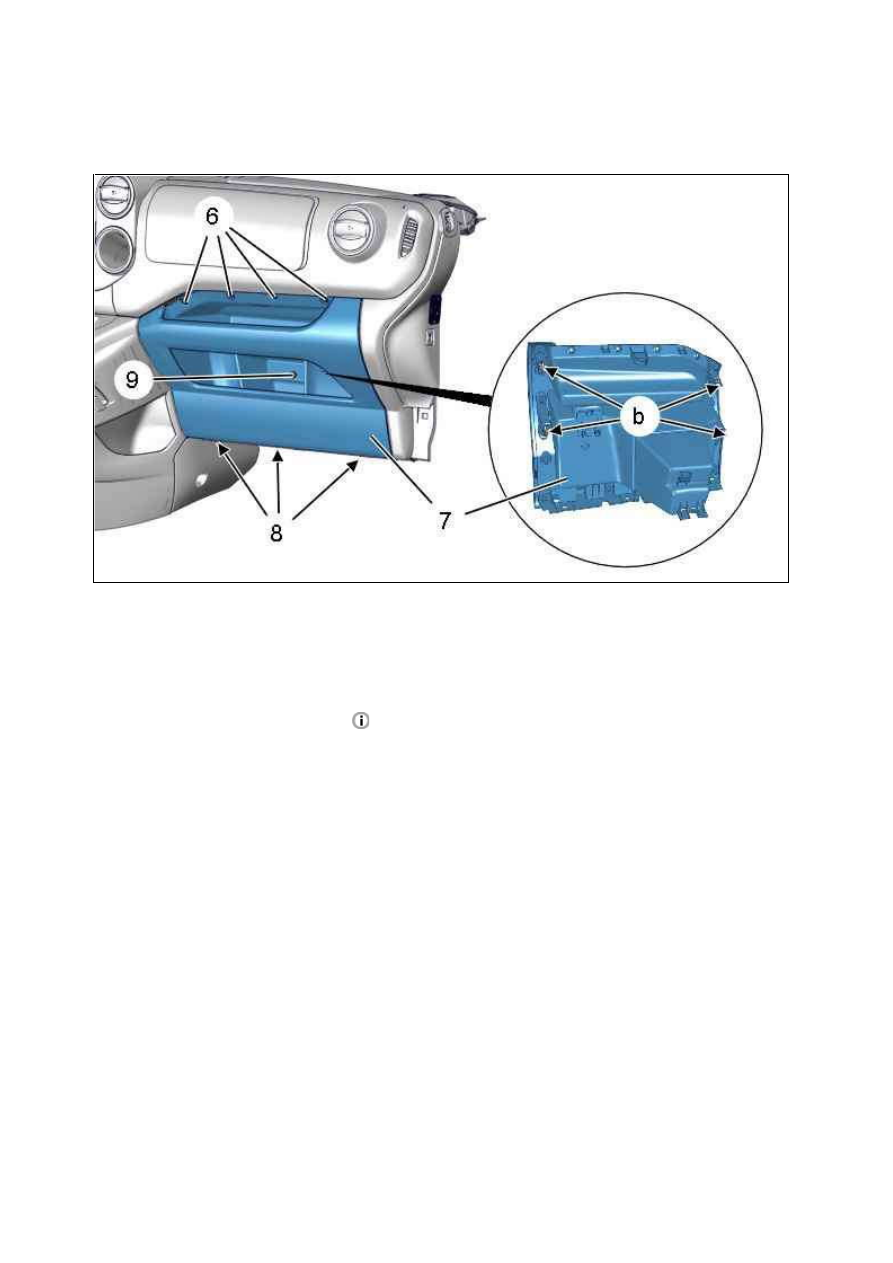

Снимите : Винты (6), (8), (9) ящика для перчаток двери пассажира (7).
Отсоединить : Перчаточный ящик со стороны пассажира (7) (неподвижный) ( в "b") ; С помощью
приспособления [1].
Снимите : Перчаточный ящик со стороны пассажира (7) (неподвижный) (потянуть на себя).

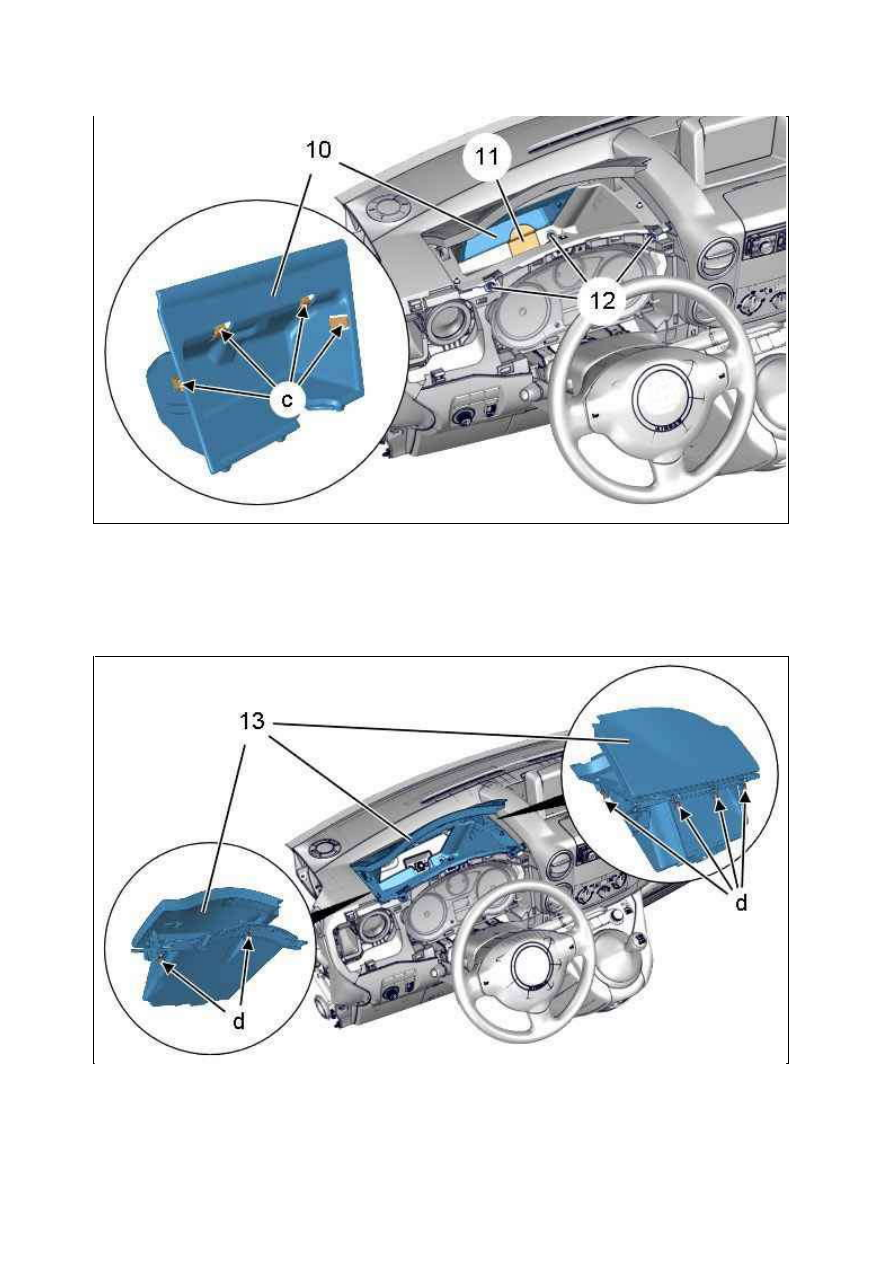

2.3. Перчаточный ящик (водитель)

Отделить отделку панели приборов

.

Рисунок : C5FM0JSD

18.01.2012

Отвернуть болты (12).
Отсоедините и снимите декоративный элемент (11) ; С помощью приспособления [1].
Отсоединить : Внутреннюю часть ящика для перчаток (10) (водитель) ( в "c") ; При помощи тонкой отвертки.
Снимите : Внутреннюю часть ящика для перчаток (10) (водитель) (потянуть на себя).

Отсоедините и снимите : Перчаточный ящик (13) (водитель) ( в "d") (потянуть на себя).

3. У становка

Рисунок : C5FM0JTD

Рисунок : C5FM0JUD

18.01.2012

Установка производится выполнением операций по снятию в обратном порядке.

Подсоедините обратно аккумуляторную батарею

.

Проверьте функционирование электрооборудования.

18.01.2012
