СНЯТИЕ – У СТАНОВК А : ПРИБОРНАЯ ПАНЕЛЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

Выполните следующие операции :



Выключить зажигание



Подождать 3 минут, прежде чем отсоединять аккумуляторную батарею



Отсоединить аккумуляторную батарею

3. Снятие

Рисунок : E5AP30WD

18.01.2012

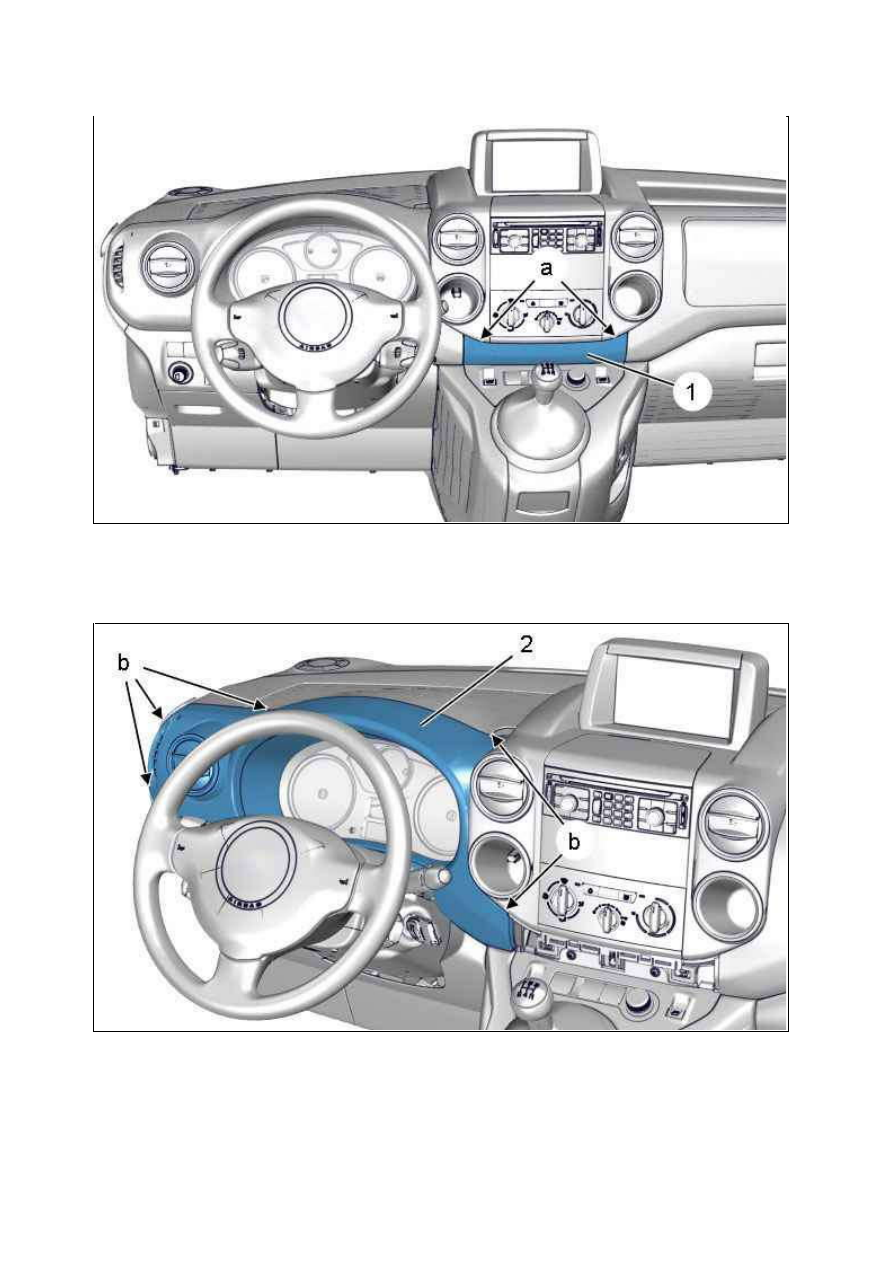

Отсоединить панель отделки ((1)) (в "a") ; С помощью приспособления [1].
Снять панель отделки (1).

Разблокировать рулевую колонку, максимально вытянуть и опустить ее.
Отсоединить панель отделки ((2)) (в "b") ; С помощью приспособления [1].
Освободить обивку (2).

Рисунок : C5FM0GLD

Рисунок : C5FM0GMD

18.01.2012

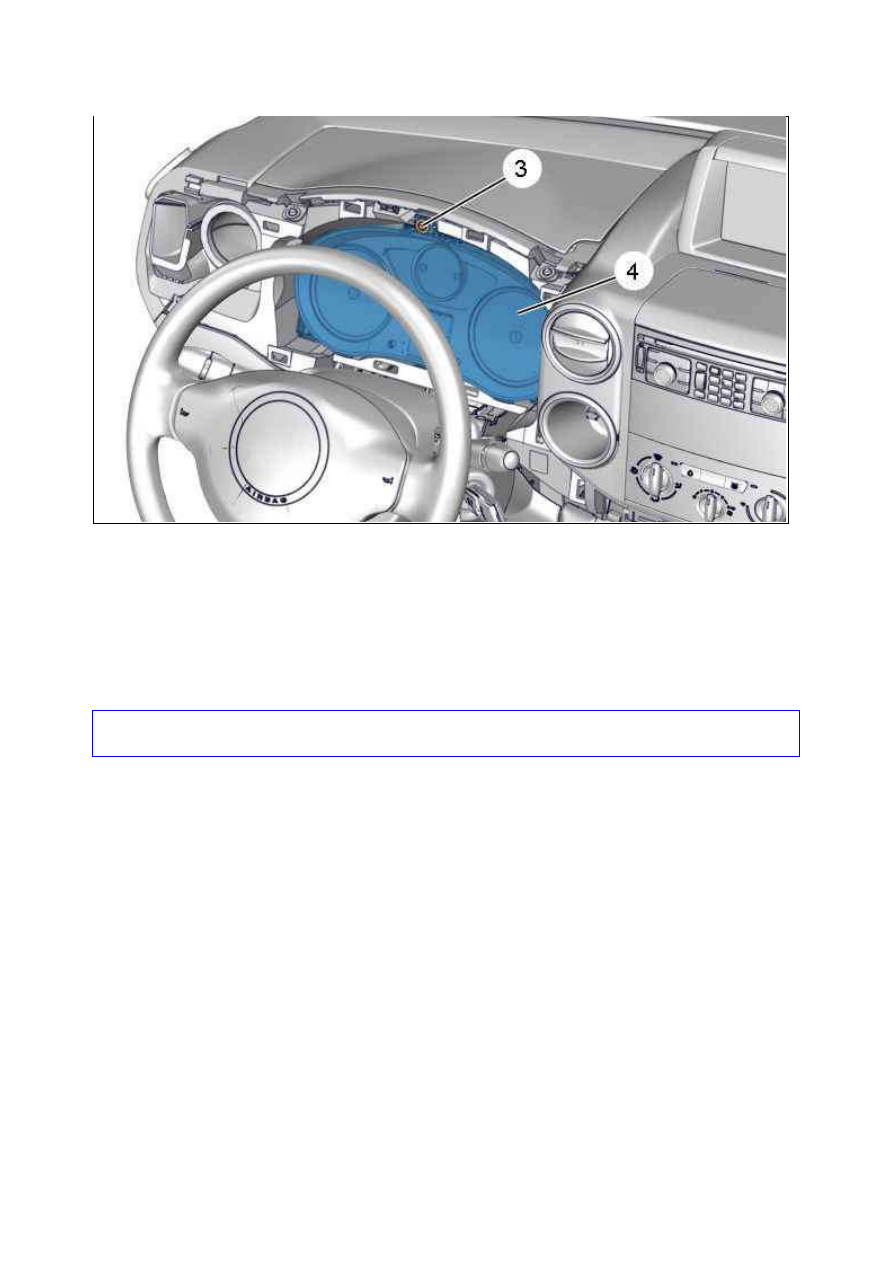

Снимите болтов (3).
Отделить панель приборов (4).
Отсоединить : Разъем панели приборов (4).
Снять панель приборов (4) .

4. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Проверьте функционирование электрооборудования.

Рисунок : C5FM0GND

18.01.2012

М ОМ ЕНТЫ ЗАТЯЖК И : ПРИВОДНЫЕ ВАЛЫ

1. Рекомендации

ВНИМ АНИЕ : Затянуть гайки приводных валов ; С помощью динамометрического ключа.

2. М оменты затяжки : Гайки ; Опора приводного вала

3. М оменты затяжки : Трансмиссия с 4 ведущими колесами

4. М оменты затяжки : Гибридные автомобили

Болт приводного вала

Опора приводного вала

М одели

Моменты затяжки

Угловая затяжка  Затяжка

I ON

16 дН.м

­ ­

107

21,6 дН.м

­ ­

1007

24,5 дН.м

­ ­

1 дН.м

206

­ ­

1 дН.м

206 +

­ ­

1 дН.м

207

­ ­

2 дН.м

206

(M24x150) 32,5 дН.м  ­ ­

1 дН.м

207 i (Иран)

(M24x150) 32,5 дН.м  ­ ­

1 дН.м

207 (Asean)

(M24x150)30 дН.м

­ ­

1 дН.м

207

(M24x150) 31 дН.м

­ ­

2 дН.м

307

32,5 дН.м

­ ­

1 дН.м

308

­ ­

2 дН.м

308 (К итай)

31,2 дН.м

­ ­

1 дН.м

RCZ

32,5 дН.м

­ ­

2 дН.м

3008

­ ­

2 дН.м

5008

­ ­

2 дН.м

408 (К итай)

­ ­

1 дН.м (двигатель TU)
2 дН.м (двигатель EW)

Partner

­ ­

2 дН.м

508

30,5 дН.м

­ ­

2 дН.м

508 (К итай)

34,5 дН.м

­ ­

2 дН.м

408 (Страны M ercosur)

30,5 дН.м

­ ­

2 дН.м

407

34,5 дН.м

­ ­

2 дН.м

807

­ ­

2 дН.м

EXPERT

­ ­

2 дН.м

Звуковой сигнализатор (биппер)   7 дН.м

55°

2 дН.м

BOXER

15 дН.м

35°

М одели  Гайка поперечно расположенного

двигателя (Передняя/Задняя)

Болт подшипника
карданного вала

Гайка карданного вала на
управляемом сцеплении заднего
моста

М одели  Моменты затяжки

4007

16 дН.м

4 дН.м

5,4 дН.м
