СНЯТИЕ ­ У СТАНОВК А : ФАРА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отсоединить аккумуляторную батарею

.

Снять передний бампер

.

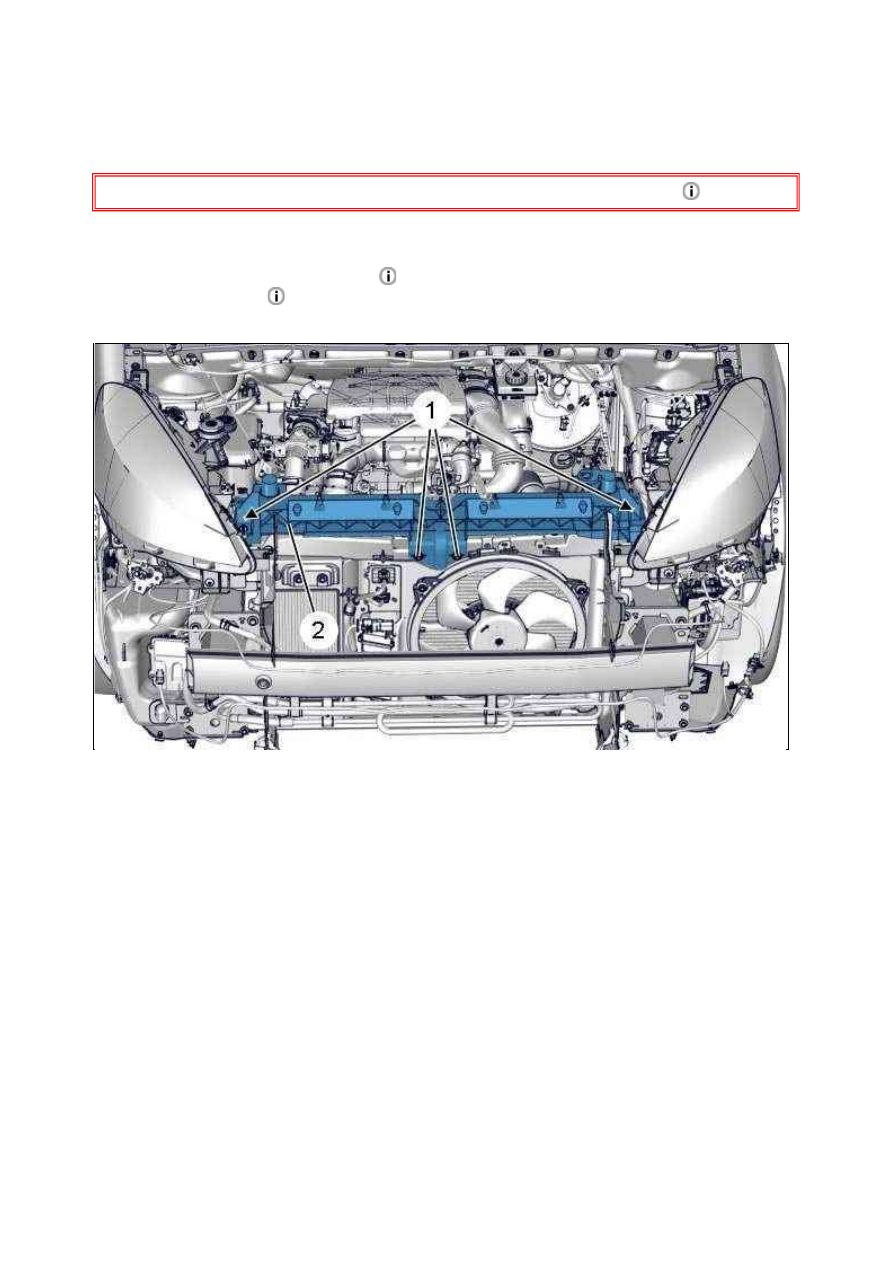

Отвернуть болты (1).
Отделите : Верхняя поперечина (2).

Рисунок : C5EM07MD

18.01.2012

ПРИМ ЕЧАНИЕ : Отделите : Трубка заправки жидкости для стеклоомывателя (Только с правой стороны ).

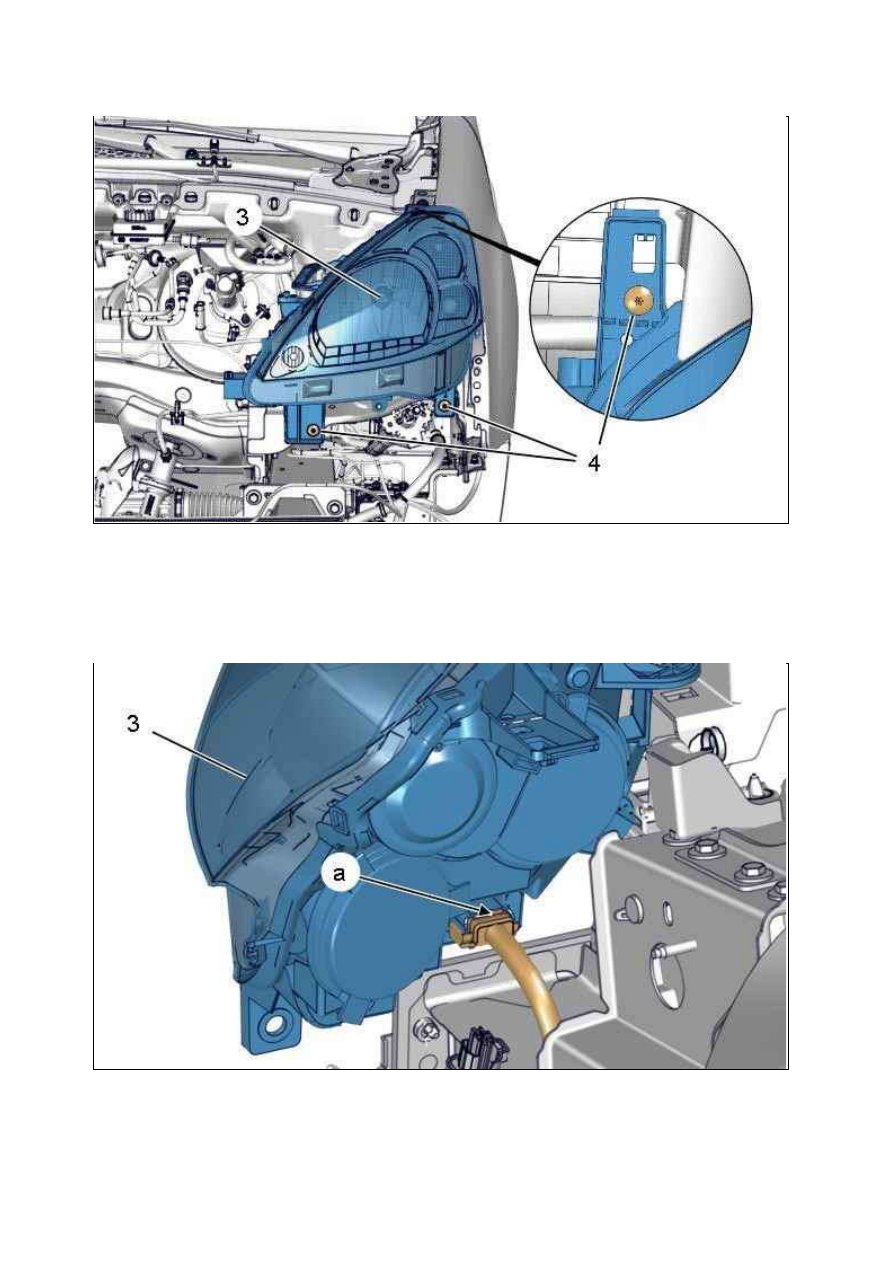

Отвернуть болты (4).
Освободить фару (3).

Отсоедините разъем ( в "a").
Снять фару (3).

Рисунок : C5EM07ND

Рисунок : C5EM07PD

18.01.2012

2. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



Затянуть болты (1) моментом 2 ± 0,4 дНм



Затянуть болты (4) моментом 0,8 ± 0,2 дНм

У становите на место передний бампер

.

Подсоедините обратно аккумуляторную батарею

.

В случае замены :

Отрегулируйте фары

.

Проверьте функционирование электрооборудования.

18.01.2012

ЗАМ ЕНА : К РОНШ ТЕЙН К РЕПЛЕНИЯ ФАРЫ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  Проверьте,  чтобы  фара  не  была  повреждена  сверх  допустимых  разрезов ;  В  противном
случае, заменить фару .

1. Предварительная операция

2. Необходимые детали

ПРИМ ЕЧАНИЕ : Предусмотрено 2 ремонтных комплектов (с левой и правой стороны).

3. Замена

Следующие операции одинаковы для правой и левой фар.

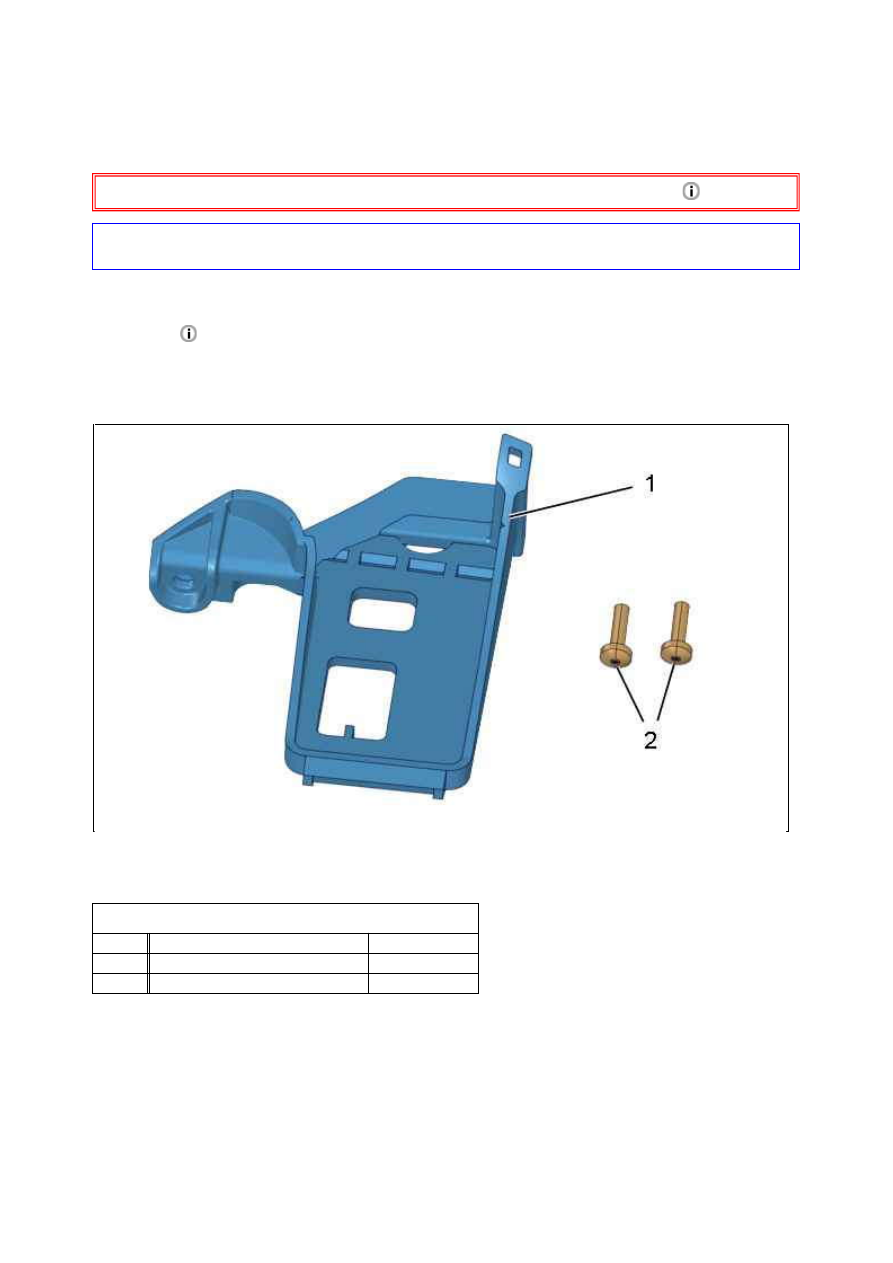

3.1. Идентификация

Снять фару

.

Рисунок : C5EM079D

Состав набора

М етка  Обозначение

Число деталей

(1)

Задняя верхняя ремонтная лапка  1

(2)

болта

2
