Peugeot Partner (B9). Руководство - часть 309

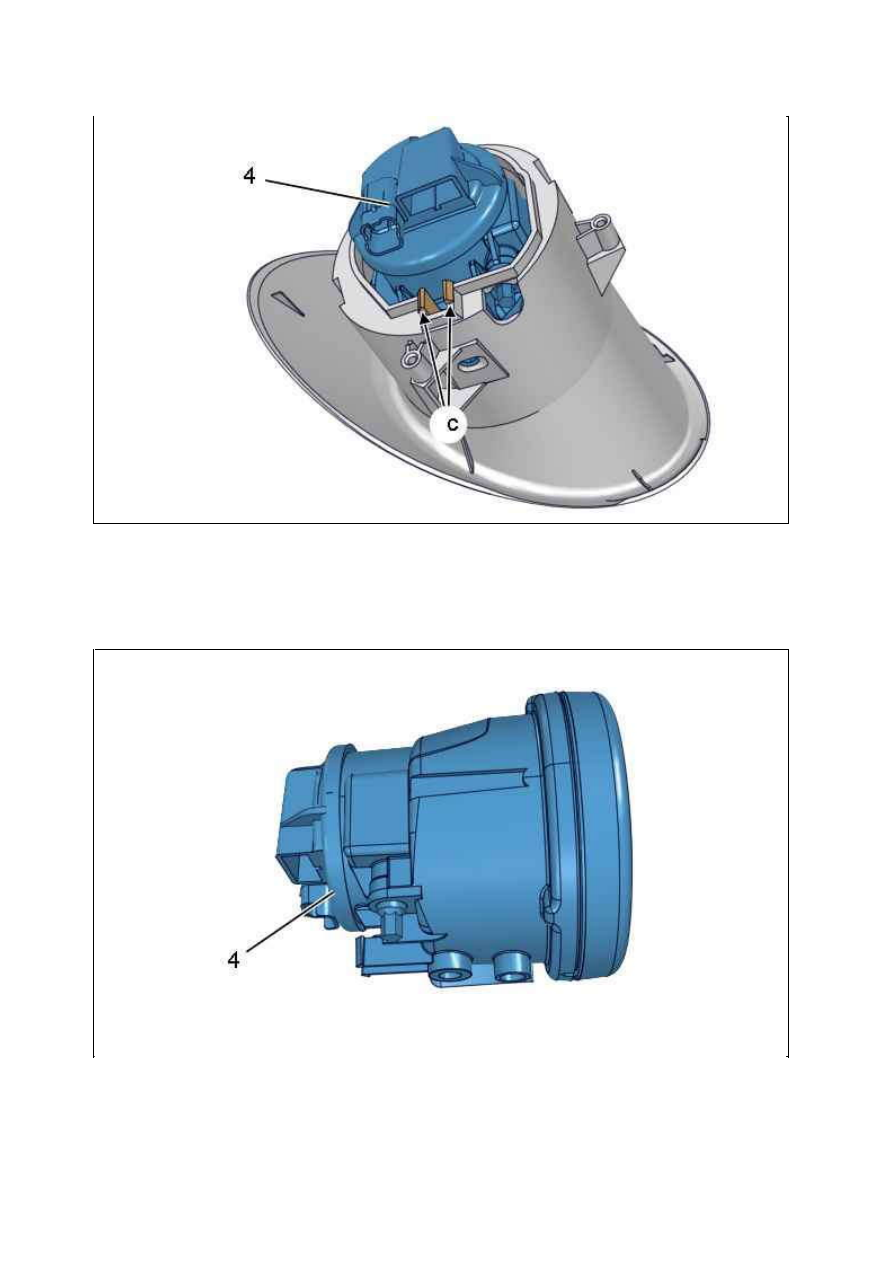

Отделите :

фиксаторов  (в "c")

Противотуманную фару (4)

Снять переднюю противотуманную фару (4).

2. У становка

Установка производится выполнением операций по снятию в обратном порядке.

Рисунок : C5EM071D

Рисунок : C5EM072D

18.01.2012

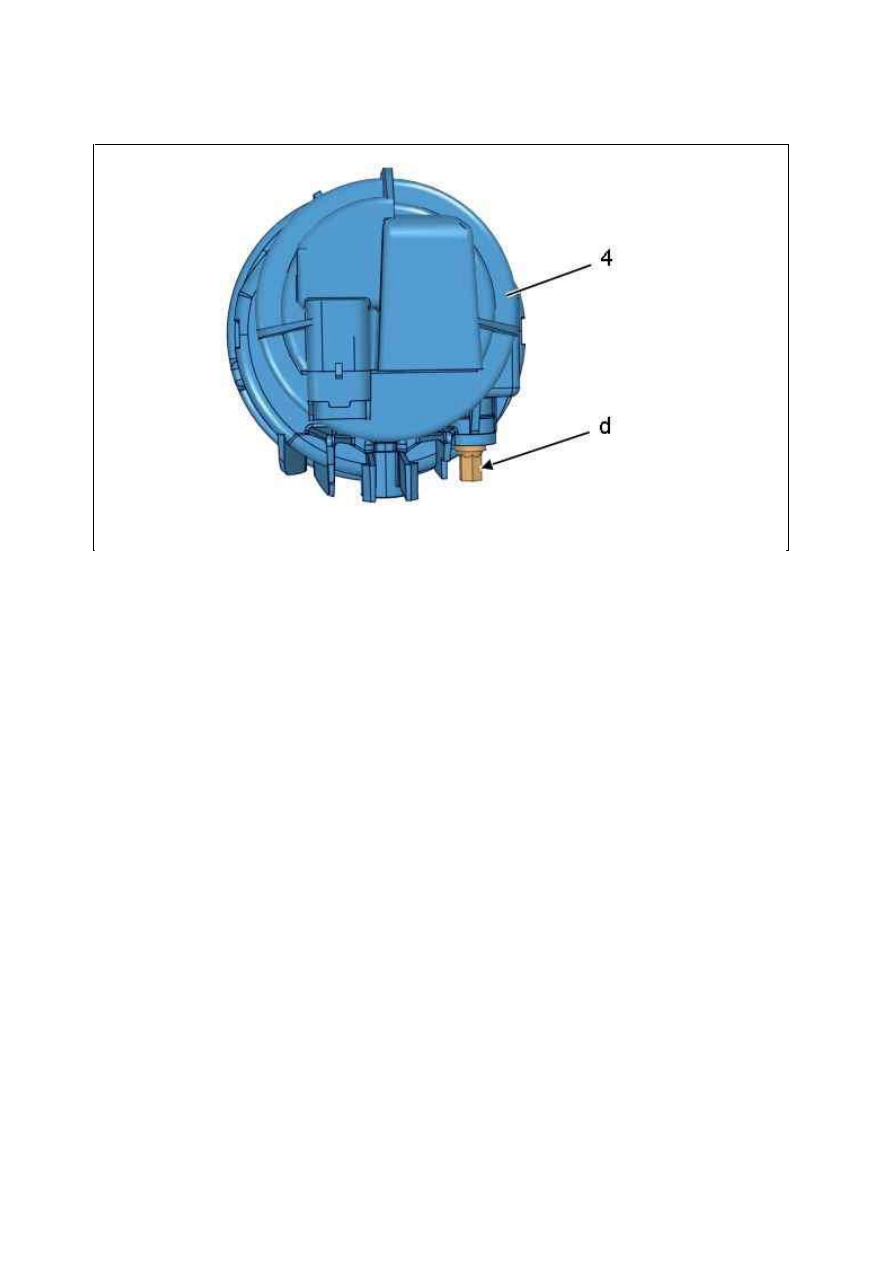

Затяните болты моментом от (3) до 0,2 ± 0,02 дН.м.

При замене передней противотуманной фары (4) ; Отрегулировать передние противотуманные фары ; С
помощью регулировочного болта  (в "d").
Проверьте функционирование различного оборудования.

Рисунок : C5EM073D

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПОДРУ ЛЕВОЙ ПЕРЕК ЛЮ ЧАТЕЛЬ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

ВНИМ АНИЕ : Перед проведением любых работ : Выставить колеса по прямой линии.

ВНИМ АНИЕ : При проведении всех работ, включающих отсоединение рулевого колеса и колес (рулевое
колесо, подрулевой переключатель, рулевая колонка, рулевая зубчатая рейка...) обеспечивать блокировку
контактного кольца подрулевого переключателя.

ВНИМ АНИЕ : При отключении следите за нормальным разблокированием электрических разъемов ; При
подключении следить за правильной установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

1. Рекомендуемое оборудование

[1] Приспособление для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

ПРИМ ЕЧАНИЕ : Операция производится одинаково при левом или правом рулевом управлении.

Отсоединить аккумуляторную батарею .
Снимите :

Подушку безопасности водителя

Рулевое колесо

Рисунок : E5AP30WD

18.01.2012

3. Снятие

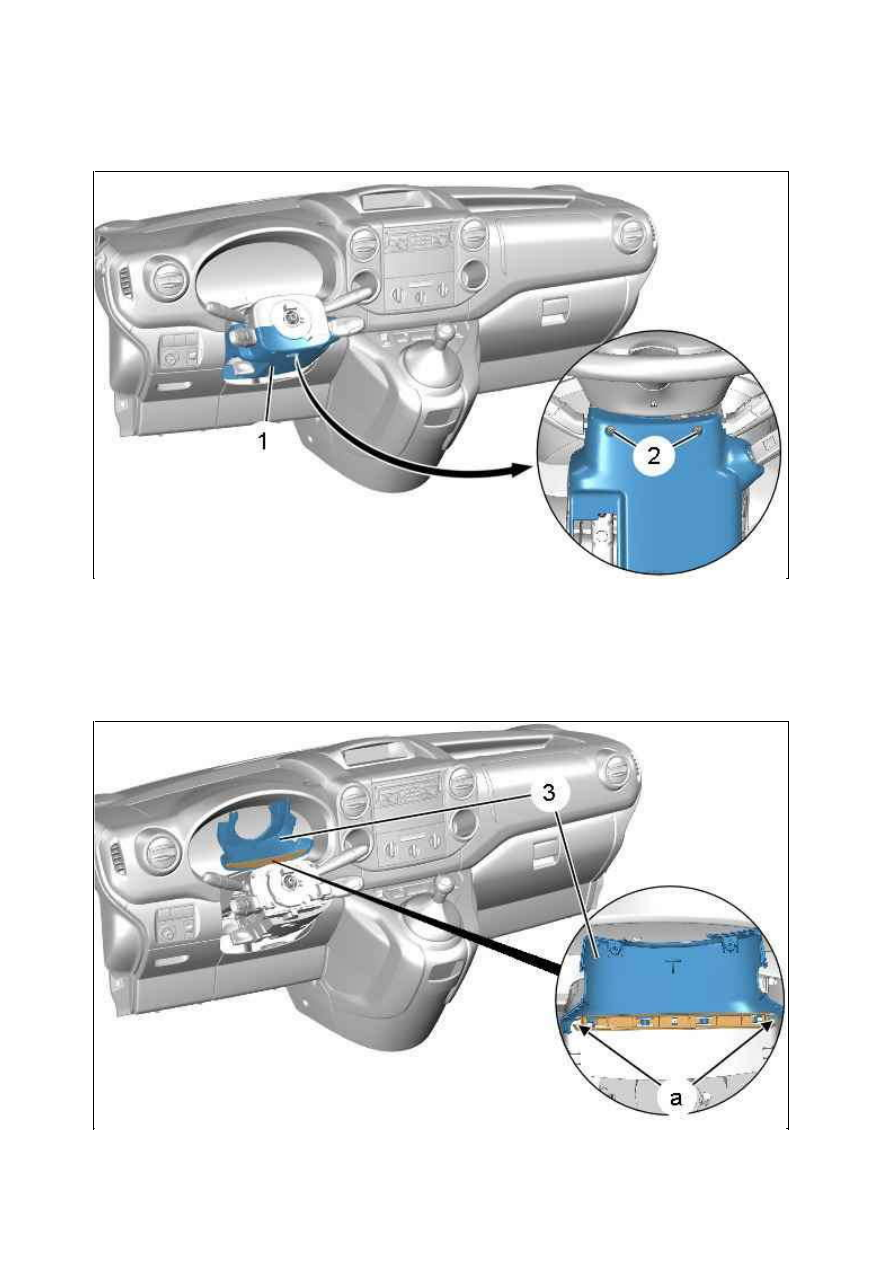

Разблокировать рулевую колонку, максимально вытянуть и опустить ее.
Снимите :

болтов (2)

Нижнюю накладку рулевой колонки (1)

Рисунок : C5FM0H7D

Рисунок : C5FM0H8D

18.01.2012
