Peugeot Partner (B9). Руководство - часть 307

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ ФОНАРЬ (АВТОМ ОБИЛЬ С ОТК ИДНЫМ И

ДВЕРЬМ И БАГАЖНОГО ОТДЕЛЕНИЯ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Рисунок : E5AP30WD

18.01.2012

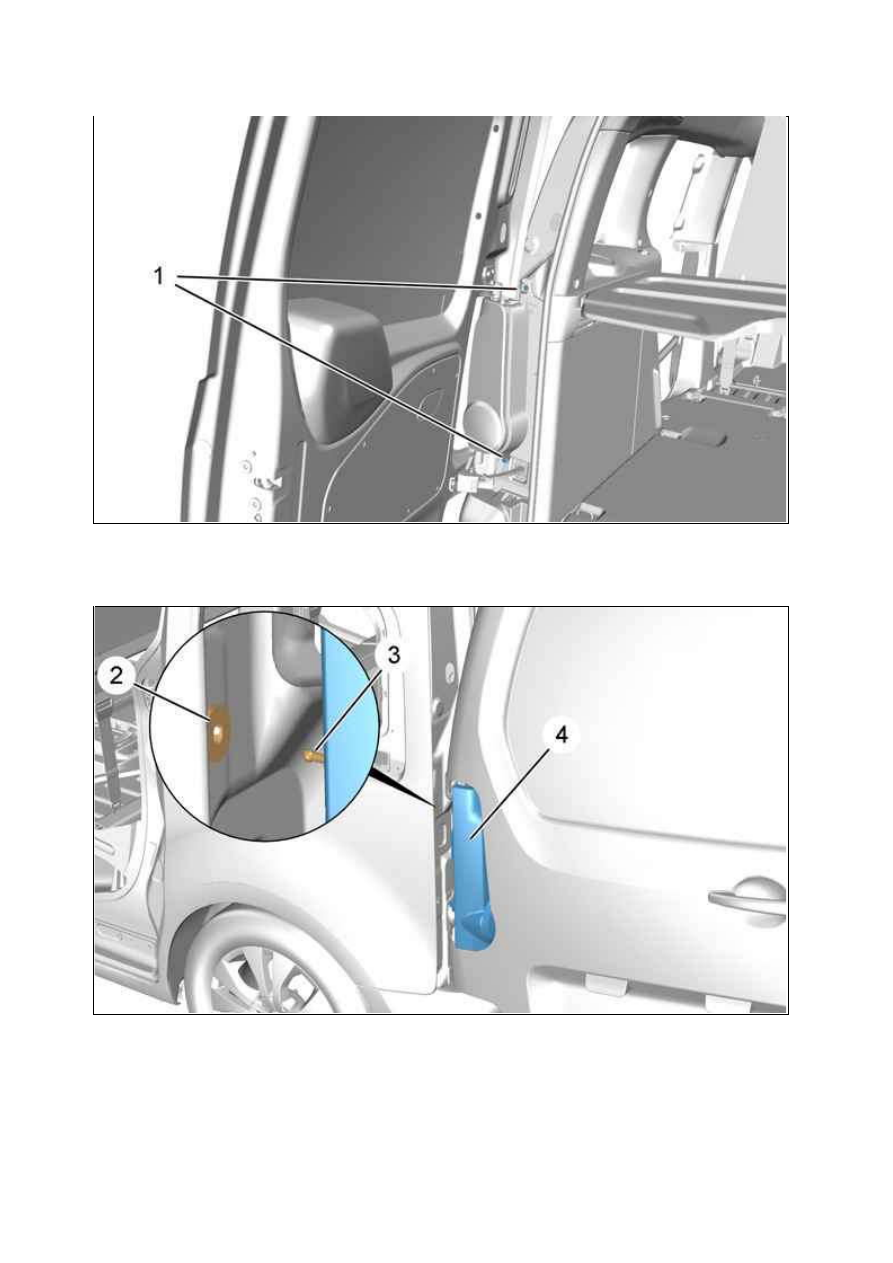

Отвернуть болты (1).

Разъединить палец (3) от его опоры (2); С помощью приспособления [1].
Отделите : Задний фонарь (4).

Рисунок : C4BM0WVD

Рисунок : C4BM0WWD

18.01.2012

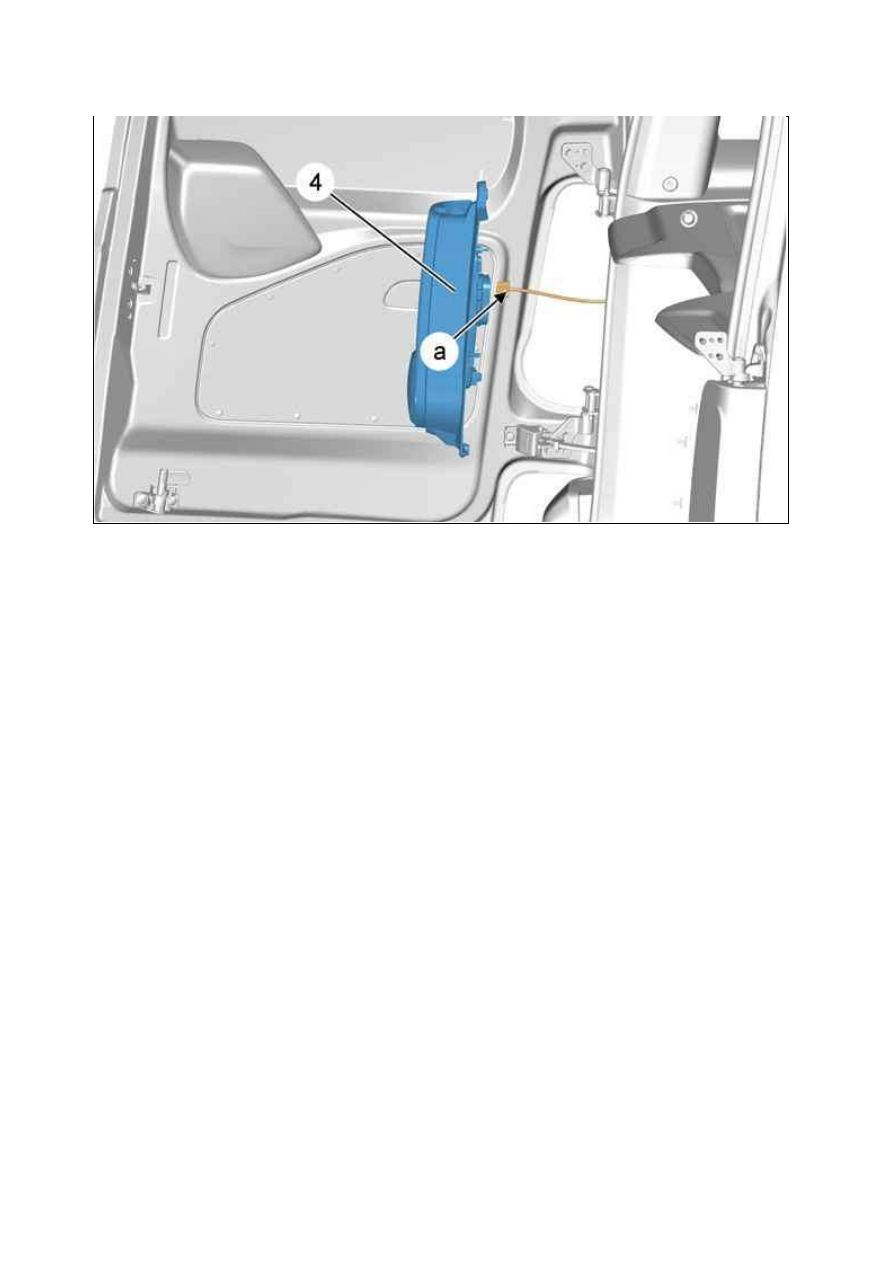

Разблокировать ­ Отсоедините разъем  (в "a").
Снимите : Задний фонарь (4).

3. У становка

Заново подсоедините разъем  (в "a").
Проверить работу всех плафонов.
Установка производится выполнением операций по снятию в обратном порядке.

Рисунок : C4BM0WXD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ ФОНАРЬ (АВТОМ ОБИЛЬ СО СТВОРК ОЙ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Открыть крышку багажника .

Рисунок : E5AP30WD

18.01.2012
